I. Der Miniaturisierungstrend bei Medizinprodukten: Von „möglich“ zu „unvermeidlich“

II. Fallbeispiel: Traditionelle Wärmelösungen sind für die Architektur der nächsten Generation nicht geeignet.

III. Fallstricke der traditionellen Auswahllogik: Spezifikationen entsprechen nicht der realen Leistung

IV. Ein Paradigmenwechsel: Von der „Auswahl eines Lüfters“ zur „Analyse des Systems“

V. Wichtigste Erkenntnis: Die Dicke ist nicht der alleinige Faktor für die Kühlleistung

VI. Die Lösung: Einsatz eines 10 mm dünnen bürstenlosen Gleichstromlüfters

VII. Schnelle Validierung und gesteigerte Projekteffizienz

VIII. Ingenieurwissenschaftliche Lehren: Von einem Einzelfall zur industriellen Methodik

IX. Fazit: Vom Produktlieferanten zum Systemfähigkeitspartner

Da die globale Medizintechnikbranche unaufhaltsam auf höhere Präzision, Miniaturisierung und intelligente Technologien hinarbeitet, ist die Miniaturisierung von Geräten längst mehr als nur eine Herausforderung im Bereich des Strukturdesigns. Sie hat sich zu einer umfassenden technischen Revolution entwickelt, die Systemtechnik, Thermodynamik, Materialwissenschaften und die Validierung der Langzeitzuverlässigkeit umfasst. Es geht nicht einfach nur um die Reduzierung von Abmessungen; es ist eine tiefgreifende Neugestaltung der Produktentwicklungsphilosophie, der Fertigungsprozesse und der Möglichkeiten zur Zusammenarbeit in der Lieferkette. Von der Optimierung einzelner Strukturtopologien bis hin zur dynamischen Steuerung des thermischen Gesamtsystems, der Gestaltung der Luftströmung im Mikromaßstab und der Zuverlässigkeitsbewertung auf Basis beschleunigter Lebensdauertests – die Miniaturisierung birgt eine Reihe beispielloser, komplexer Herausforderungen für die Zusammenarbeit im Ingenieurwesen. Sie erfordert von Ingenieuren, traditionelle disziplinäre Grenzen zu überwinden und mithilfe eines systemischen Denkens den Wert und die Grenzen jeder Komponente und jedes einzelnen Raumbereichs neu zu bewerten.

Dies ist insbesondere im Bereich der medizinischen Diagnosegeräte von entscheidender Bedeutung. Produkte müssen nicht nur hohe Leistungs- und Präzisionsanforderungen erfüllen, sondern auch strenge Anforderungen an die Raumnutzung, die Integration hochdichter Module und die regulatorischen Standards wichtiger globaler Märkte berücksichtigen. Dazu gehören die CE-Kennzeichnung der EU, die UL-Sicherheitsstandards in den USA, das Qualitätsmanagementsystem für Medizinprodukte nach ISO 13485 sowie die Anforderungen an die Langzeitstabilität gemäß der Normenreihe IEC 60601. Aufgrund dieser vielfältigen und oft voneinander abhängigen Anforderungen ist das oberste Ziel der Geräteentwicklung nicht mehr allein die Funktionalität, sondern Stabilität, Zuverlässigkeit und reproduzierbare Leistung unter allen zu erwartenden klinischen Bedingungen. Dieses konsequente Streben nach Deterministik und Sicherheit bildet die Grundlage für das thermische Design von Medizinprodukten.

Vor diesem Hintergrund ist die Verkleinerung von Geräten keine bloße Optimierungsoption mehr bei der Produktentwicklung, sondern eine strategische Notwendigkeit für Unternehmen, um wettbewerbsfähig zu bleiben. Anders als bei physikalischen Strukturen nimmt die Wärmeerzeugung in einem Gerät jedoch nicht proportional zum Volumen ab. Im Gegenteil: Aufgrund des exponentiellen Wachstums der Rechenleistung und der geometrischen Zunahme der Modulintegrationsdichte steigt die Wärmedichte pro Volumeneinheit weiterhin rapide an. Dies führt direkt zu einer exponentiell steigenden Schwierigkeit des Wärmemanagements – vergleichbar mit dem Versuch, die Wärmeleistung einer Fabrik in einer Wohnung unterzubringen. Dieses thermische Dilemma ist zum zentralen Engpass geworden, der die Miniaturisierung von Produkten einschränkt.

Folglich hat die Bedeutung des Wärmesystems innerhalb der Gesamtarchitektur ein beispielloses Niveau erreicht. Es ist nicht länger ein „Unterstützungsmodul“, das später berücksichtigt wird, sondern eine „Schlüsseltechnologie“, die neben Kernrechnern und Präzisionssensoren steht. Der inhärente Konflikt zwischen den physikalischen Abmessungen (insbesondere der Dicke) des Kühlventilator Die Kühlung – die wichtigste Komponente eines aktiven Wärmesystems – und ihre Leistungsfähigkeit stellen eine der größten Herausforderungen im Ingenieurwesen dar. Wie lässt sich in einem extrem beengten Raum ein ausreichender Luftstrom und statischer Druck aufrechterhalten, gleichzeitig aber geringe Geräuschentwicklung, niedrige Vibrationen und eine außergewöhnlich lange Lebensdauer gewährleisten? Dies ist die größte praktische und zugleich schwierigste Aufgabe für jedes Entwicklungsteam.

Dieser Artikel befasst sich mit einer Fallstudie aus der Praxis, die ein medizinisches Diagnosegerät betrifft. Er analysiert detailliert, wie der chinesische Ventilatorhersteller Chungfo Ein renommierter inländischer Anbieter industrieller Wärmelösungen hat die Beschränkungen traditioneller Auswahlmethoden überwunden. Durch einen systematischen ingenieurtechnischen Analyseansatz konnte die Dicke der Lüfter von 25 mm auf 10 mm reduziert werden, ohne Kompromisse bei Kühlleistung oder Langzeitstabilität einzugehen. Dies führte zu einer Reduzierung der Gesamtsystemdicke um 60 % und lieferte der Industrie ein wertvolles und reproduzierbares Rahmenwerk für industrielle Wärmelösungen.

I. Der Miniaturisierungstrend bei Medizinprodukten: Von „möglich“ zu „unvermeidlich“

Angesichts des kontinuierlichen globalen Fortschritts in der Medizintechnik, der alternden Bevölkerung und sich wandelnder Modelle der Ressourcenverteilung im Gesundheitswesen durchläuft die Medizintechnikbranche einen tiefgreifenden und unumkehrbaren Wandel. Die Entwicklung von traditionell sperrigen, stationären Geräten hin zu tragbaren, Tisch- und sogar Handgeräten ist kein Forschungsgebiet einiger weniger Pionierunternehmen mehr, sondern ein unausweichlicher Weg für die gesamte Branche.

Mehrere starke Faktoren untermauern diesen Trend. Erstens verändern sich die klinischen Szenarien grundlegend. Der Bedarf an Diagnostik beschränkt sich nicht mehr auf die Labore oder Bildgebungszentren großer Krankenhäuser, sondern erstreckt sich zunehmend auf Einrichtungen der Primärversorgung, Gemeindekliniken, die häusliche Pflege und sogar mobile medizinische Einrichtungen. Beispielsweise entscheidet in abgelegenen Gebieten oder während gesundheitlicher Notlagen die Einsatzfähigkeit eines tragbaren Blutanalysegeräts oder eines mobilen Ultraschallgeräts oft über die Schnelligkeit und Effektivität der Diagnose. Dies erfordert Geräte mit außergewöhnlicher Flexibilität und Mobilität, die jederzeit und überall präzise medizinische Daten liefern können.

Zweitens unterstreicht die ungleiche globale Verteilung medizinischer Ressourcen den Wert kleinerer Geräte. Im Vergleich zu sperrigen, teuren und professionell installierten Großgeräten sind kleinere Geräte leichter zu transportieren, einzusetzen und zu warten. Sie können schneller und kostengünstiger in Schwellenländer eingeführt werden und so effektiv Lücken in der Gesundheitsversorgung schließen. Sie senken die Zugangshürden zu medizinischen Leistungen und ermöglichen es fortschrittlicher Medizintechnik, einer breiteren Bevölkerungsgruppe zugutezukommen.

Gleichzeitig nimmt die funktionale Integration in Geräten exponentiell zu. Moderne Medizinprodukte sind keine Einzelinstrumente mehr, sondern entwickeln sich zu integrierten Systemen mit vielfältigen Funktionen. Ein High-End-Patientenmonitor kann beispielsweise EKG, nicht-invasive Blutdruckmessung (NIBP), Sauerstoffsättigung (SpO2) und Temperaturüberwachung integrieren und sogar Voranalysen, drahtlose Fernübertragung und automatische Kalibrierung ermöglichen. Dieser hohe Grad an funktionaler Integration treibt die interne Struktur direkt in Richtung extremer Kompaktheit voran und zwingt die Ingenieure, immer mehr elektronische Komponenten, Sensoren und mechanische Teile auf immer kleinerem Raum unterzubringen.

Aus Wettbewerbssicht bedeuten kleinere Geräte geringere Herstellungs- und Transportkosten, höhere Flexibilität beim Einsatz und ein breiteres Anwendungsspektrum. In speziellen Umgebungen wie mobilen Testfahrzeugen, Feldlazaretten, temporären Laboren und bei Rettungseinsätzen bestimmen Größe, Gewicht und Stromverbrauch eines Geräts direkt seine Nutzbarkeit und Praktikabilität. Miniaturisierung ist daher nicht nur eine technologische Notwendigkeit, sondern auch ein entscheidender Wettbewerbsvorteil.

Die Herausforderungen der Miniaturisierung reichen jedoch weit über die bloße Stapelung physischer Strukturen hinaus. Mit steigender Leistungsfähigkeit elektronischer Bauteile gewinnt die thermische Dichte innerhalb der Geräte zunehmend an Bedeutung. Hochleistungsprozessoren, komplexe FPGAs, effiziente Leistungsmodule und Präzisionssensorsysteme erzeugen im Betrieb erhebliche Wärmemengen. Wird diese Wärme nicht effizient und effektiv abgeführt, kann dies schwerwiegende Folgen haben: verminderte Bauteilleistung, Signalabweichungen, die die Messgenauigkeit beeinträchtigen, instabiler Systembetrieb oder sogar eine durch Überhitzungsschutz ausgelöste Abschaltung. Im medizinischen Bereich birgt jeder Datenfehler oder Systemausfall unkalkulierbare Risiken.

Angesichts des unumkehrbaren Trends zur Miniaturisierung darf das Wärmesystem daher nicht geschwächt werden; vielmehr muss es auf kleinerem Raum ein effizienteres und intelligenteres Wärmemanagement erreichen. Dies macht die Anwendung von Bürstenlose Gleichstromlüfter – das Herzstück aktiver Wärmelösungen – zunehmend entscheidend. Die Konstruktionsqualität dieser Lüfter bestimmt unmittelbar den Erfolg oder Misserfolg der Produktminiaturisierung.

II. Fallbeispiel: Traditionelle Wärmelösungen sind für die Architektur der nächsten Generation nicht geeignet.

Die K Company, der Auftraggeber in diesem Fall, ist ein Hersteller medizinischer Diagnosegeräte mit rund 3.000 Mitarbeitern. Das Unternehmen ist seit Jahren auf die Forschung und Entwicklung von hochpräzisen Geräten spezialisiert und seine Produkte sind für ihre hohe Genauigkeit und Stabilität bekannt. Sie werden in Universitätskliniken, unabhängigen medizinischen Laboren und verschiedenen Forschungseinrichtungen mit höchsten Ansprüchen eingesetzt, die besonders strenge Anforderungen an Betriebsstabilität und Zuverlässigkeit stellen.

Bei der Entwicklung des automatisierten biochemischen Analysegeräts der neuesten Generation stieß das Ingenieurteam der K Company auf einen beispiellosen Konstruktionsengpass: Die bewährte thermische Lösung aus früheren Generationen konnte die hochkompakte Architektur des neuen Geräts nicht mehr berücksichtigen.

Die alte Lösung nutzte einen branchenüblichen 60×60×25 mm Axiallüfter. In früheren Produktgenerationen sorgte dieser 25 mm dicke Lüfter mit seiner ausgereiften Technologie und stabilen Leistung für ein optimales Gleichgewicht zwischen Luftstrom und Geräuschentwicklung, gewährleistete eine effiziente Wärmeabfuhr im Gerät und erfüllte alle Kühlanforderungen. Um jedoch für die neue Gerätegeneration eine deutliche Reduzierung des Gesamtvolumens zu erreichen, überarbeiteten die Ingenieure das interne Layout grundlegend. Mehrere Funktionsmodule wurden neu angeordnet und die Leiterplatten verkleinert, wodurch der Platz für den Lüfter drastisch reduziert wurde. Der 25 mm dicke Lüfter ließ sich weder hinsichtlich seiner Abmessungen noch seiner Montageart in die neue Struktur integrieren.

Um das Problem zu verschärfen, integrierte das neue Gerät zur Steigerung des Testdurchsatzes und der Testauswertung mehrere leistungsstärkere Prozessormodule und ein komplexeres mikrofluidisches System. Dies führte zu einer erhöhten statt verringerten thermischen Belastung. Trotz der geringeren Gerätegröße wurden die Anforderungen an das Wärmesystem daher noch strenger.

An diesem Punkt stand das Ingenieurteam von K Company vor einem klassischen, aber äußerst komplexen technischen Widerspruch:

Das physische Volumen des Geräts muss verkleinert werden, die Kühlleistung darf aber keinesfalls beeinträchtigt werden – im Gegenteil, sie muss möglicherweise sogar verbessert werden.

Die Schwierigkeit dieses Problems liegt darin begründet, dass die Rolle des Wärmesystems bei Medizinprodukten weit über die einfache „Kühlung“ hinausgeht. Es beeinflusst direkt wichtige Leistungsindikatoren des Produkts:

Messgenauigkeit: Temperaturschwankungen beeinflussen direkt die Stabilität optischer Komponenten, Sensoren und Reagenzien und führen zu Abweichungen bei den Testergebnissen.

Produktlebensdauer: Längerer Betrieb bei hohen Temperaturen beschleunigt den Verschleiß kritischer Bauteile wie Elektrolytkondensatoren und ICs und verkürzt die Nutzungsdauer des Geräts erheblich.

Betriebsstabilität: Überhitzung kann zu Systemabstürzen oder Neustarts führen und potenziell kritische Sicherheitsvorfälle im klinischen Umfeld verursachen.

Regulatorische Konformität: Medizinprodukte müssen strenge Sicherheits- und Zuverlässigkeitszertifizierungen bestehen. Jegliche Kompromisse beim thermischen Design können diese Zertifizierungen gefährden und die Produkteinführung verzögern oder verhindern.

Daher war für K Company jedes Design, das die Kühlleistung zugunsten eines kleineren Platzes beeinträchtigte, inakzeptabel. Sie benötigten eine bahnbrechende Lösung, die eine gleichwertige oder sogar bessere Kühlleistung auf deutlich kleinerem Raum bot.

III. Fallstricke der traditionellen Auswahllogik: Spezifikationen entsprechen nicht der realen Leistung

Nachdem die Forschung und Entwicklung von K Company zunächst ins Stocken geraten war, wählte das Team den traditionellsten Ansatz: die Durchforstung zahlreicher Produktkataloge und Datenblätter nach Lüftern. Sie folgten dem Prinzip „Größe vor Leistung“ und verglichen akribisch Dutzende von 60×60-mm-Lüftern verschiedener Marken. Dabei konzentrierten sie sich auf Parameter wie Luftdurchsatz (CFM), Drehzahl (RPM), Geräuschpegel (dBA) und Stromverbrauch, in der Hoffnung, ein 10–15 mm dickes Modell mit vergleichbaren Leistungsdaten wie der 25-mm-Lüfter zu finden.

Allerdings stieß diese scheinbar strenge, auf Spezifikationen basierende Auswahlmethode schnell an ihre Grenzen.

Der Grund dafür liegt darin, dass die in Katalogen oder Datenblättern angegebenen Leistungsdaten – wie maximaler Luftdurchsatz und maximaler statischer Druck – typischerweise unter idealisierten Laborbedingungen, dem sogenannten „Freiluftzustand“, gemessen werden. In diesem Zustand sind Ein- und Auslass des Ventilators völlig frei, und der Luftstrom erfährt keinen Widerstand, sodass der Ventilator seine theoretisch maximale Leistung erreichen kann. Diese Testumgebung ist vergleichbar mit einem Ventilator, der im Vakuum arbeitet – eine Situation, die weit von der Realität entfernt ist.

Im Inneren eines realen medizinischen Geräts wird der Luftstrom maßgeblich durch eine Reihe komplexer Strukturen beeinflusst, die zusammen eine beträchtliche „Systemimpedanz“ bilden. Zu den wichtigsten Widerstandsquellen gehören:

Krümmungen und Querschnittsänderungen des Luftstroms: Luft, die durch enge, gekrümmte Kanäle strömt, erfährt aufgrund von Reibung und lokalem Widerstand einen erheblichen Druckverlust.

Physische Hindernisse durch interne Komponenten: Leiterplatten, Kondensatoren, Steckverbinder, Kühlkörper und andere Komponenten sind dicht im Luftstromweg angeordnet und wirken wie Hindernisse, die einen reibungslosen Luftstrom behindern.

Dichte Kühlrippen: Um die Oberfläche zu maximieren, sind die Kühlrippen oft sehr dicht angeordnet, was zwar die Wärmeübertragung verbessert, aber den Luftwiderstand deutlich erhöht.

Einschränkungen bei der Einlass-/Auslassgröße: Aus ästhetischen Gründen und zum Schutz weisen die Einlass- und Auslassöffnungen am Gerätegehäuse oft eine begrenzte offene Fläche auf, was den Luftstrom weiter einschränkt und den Widerstand erhöht.

Die kumulative Wirkung dieser Faktoren führt dazu, dass der tatsächliche Luftstrom eines Ventilators in seiner realen Einsatzumgebung deutlich geringer ist als sein theoretischer Freiluft-Wert. Der tatsächliche Betriebspunkt des Ventilators wird durch den Schnittpunkt seiner eigenen PQ-Kennlinie (Druck vs. Volumenstrom) und der Systemimpedanzkennlinie des Geräts bestimmt. Die alleinige Fokussierung auf den Freiluft-Luftstrom unter Vernachlässigung der Systemimpedanz führt zu dem klassischen Fehler: „Die Spezifikationen sind ausreichend, aber die Leistung in der Praxis ist unzureichend.“ Diese Diskrepanz zwischen Parameter und Leistung ist besonders ausgeprägt bei Geräten mit hoher Packungsdichte und hoher Impedanz und stellt eine der größten Denkfallen traditioneller Methoden der thermischen Auslegung dar.

IV. Ein Paradigmenwechsel: Von der „Auswahl eines Lüfters“ zur „Analyse des Systems“

Der Wendepunkt des Projekts kam mit der Beteiligung des Ingenieurteams von Guangdong Chungfo. Anstatt sofort ein Produkt zu empfehlen, unterbreiteten sie der K Company einen verblüffend einfachen, aber dennoch tiefgründigen Vorschlag: „Wählen Sie nicht zuerst einen Ventilator. Lassen Sie uns Ihr Gerät zuerst testen.“

Dieser Vorschlag bedeutete einen grundlegenden Paradigmenwechsel im Ingenieurwesen – von der „Produktauswahl“ hin zur „Systemanalyse“. Guangdong Chungfo positionierte sich damit nicht nur als Lüfterhersteller, sondern als „Partner für thermische Lösungen“ des Kunden und griff proaktiv bereits in der Entwurfsphase ein.

Anschließend führten die Ingenieure von Chungfo, ausgestattet mit spezieller Testausrüstung, im Labor der K Company eine umfassende und sorgfältige Systemanalyse durch. Die Tests gingen weit über einfache Temperaturmessungen hinaus und umfassten im Wesentlichen Folgendes:

Messung der Systemimpedanzkurve: Mithilfe präziser Windkanaltechnik simulierten Ingenieure den Widerstand, der durch den internen Luftstrom des Geräts bei unterschiedlichen Luftstromraten erzeugt wird. Diese Kurve quantifizierte präzise den Leistungsbedarf des Systems am Lüfter.

Thermische Kartierung kritischer Hotspots: Mithilfe hochauflösender Wärmebildkameras und eingebetteter Thermoelemente erstellten die Ingenieure eine detaillierte 3D-Temperaturfeldkarte des Geräts unter Volllast und ermittelten präzise die Oberflächentemperaturen und Wärmestromdichten aller kritischen wärmeerzeugenden Komponenten.

Betriebspunktanalyse der Lüfter: Durch Überlagerung der Systemimpedanzkurve mit den PQ-Kennlinien potenzieller Lüfter ermittelten die Ingenieure theoretisch die potenziellen Betriebspunkte für verschiedene Lüfter innerhalb des Systems und sagten so deren tatsächlichen Luftstrom und Kühlwirkung voraus.

Analyse des Temperaturanstiegs unter verschiedenen Bedingungen: Über die Standardbedingungen hinaus simulierte das Team den Temperaturanstieg des Geräts unter extremen Umgebungstemperaturen, verschiedenen Betriebsmodi und längerem Volllastbetrieb, um die thermische Stabilität und die Sicherheitsmargen des Systems zu bewerten.

Mithilfe dieser detaillierten Daten konnten die Ingenieure von Chungfo ein digitales Modell erstellen, das die reale Betriebsumgebung präzise abbildete. Dieses Modell verdeutlichte die Atmungsmuster und die thermische Belastungsverteilung des Geräts. Der Kern dieser Methode liegt darin, sich von der Fokussierung auf einen einzelnen Lüfterparameter zu lösen und die Leistungsoptimierung durch präzise Systemanpassung zu erreichen. Dies repräsentiert die Weiterentwicklung moderner industrieller Wärmelösungen von erfahrungsbasierten zu datenbasierten Verfahren.

V. Wichtigste Erkenntnis: Die Dicke ist nicht der alleinige Faktor für die Kühlleistung

Die Systemprüfung führte zu einem entscheidenden, kontraintuitiven Ergebnis: Unter den spezifischen strukturellen Bedingungen dieses Geräts war ein 25 mm dicker Lüfter keine Voraussetzung für die Erfüllung der Kühlanforderungen.

Durch eine eingehende Analyse der Testdaten stellten die Ingenieure von Chungfo fest, dass die Eignung des ursprünglichen 25-mm-Lüfters weniger auf seiner Dicke als vielmehr auf seiner hohen statischen Druckfähigkeit beruhte, wodurch die ursprünglich suboptimale, hohe Systemimpedanz des Geräts kompensiert werden konnte. Durch die Optimierung des Luftstroms mittels Maßnahmen wie:

Neugestaltung der Luftführung zur Beseitigung ineffektiver Wirbelzonen;

Optimierung der Position und Form der Ein-/Auslassöffnungen für eine reibungslose Integration in interne Kanäle;

Feinabstimmung der Anordnung interner Komponenten zur Reduzierung lokaler Strömungswiderstände;

Anbringen kleiner, flacher Kühlkörper über kritischen Hotspots.

Durch diese systemischen Optimierungen wurde die Gesamtimpedanzkurve des Systems deutlich gesenkt. Auf dieser Grundlage und in Kombination mit der präzisen Anpassung der Lüfterkennlinie demonstrierten die Ingenieure von Chungfo Folgendes: Selbst ein nur 10 mm dünner, aber aerodynamisch optimierter Lüfter findet in diesem System mit niedrigerer Impedanz seinen idealen Betriebspunkt und erzielt eine effektive Kühlung.

Diese Schlussfolgerung widerlegte die traditionelle lineare Annahme, dass „ein dickerer Lüfter von Natur aus eine bessere Kühlung bietet“.

Tatsächlich ist die optimale Kühlleistung auf engstem Raum das Ergebnis mehrerer Faktoren, darunter:

Aerodynamisches Design des Ventilators: Die Optimierung von Schaufelform, -winkel, -anzahl und Schaufelspalt bestimmt den Wirkungsgrad und die PQ-Eigenschaften des Ventilators.

Motoreffizienz und Drehzahlregelungsstrategie: Ein hocheffizienter bürstenloser Motor und eine intelligente PWM-Drehzahlregelung (Pulsweitenmodulation) ermöglichen die präzise Anpassung des Luftstroms an die Echtzeittemperatur und sorgen so für ein dynamisches Gleichgewicht zwischen Leistung und Energieverbrauch.

Systemimpedanzanpassung: Dies ist der entscheidende Faktor für den effizienten Betrieb eines Lüfters. Eine optimal ausgelegte Systemimpedanzkurve ermöglicht einen optimalen Lüfterbetrieb.

Montageart und Abdichtung: Die Einbauposition und Ausrichtung des Lüfters sowie die Dichtheit der Abdichtung zwischen Lüfter und Luftstrompfad haben direkten Einfluss darauf, ob es zu Kurzschlüssen oder Leckagen kommt.

Sind all diese Elemente optimal aufeinander abgestimmt, kann ein sorgfältig konstruierter Flachlüfter in einer bestimmten Anwendung eine Kühlleistung erbringen, die mit der eines herkömmlichen, dickeren Lüfters vergleichbar ist oder ihr sogar nahekommt.

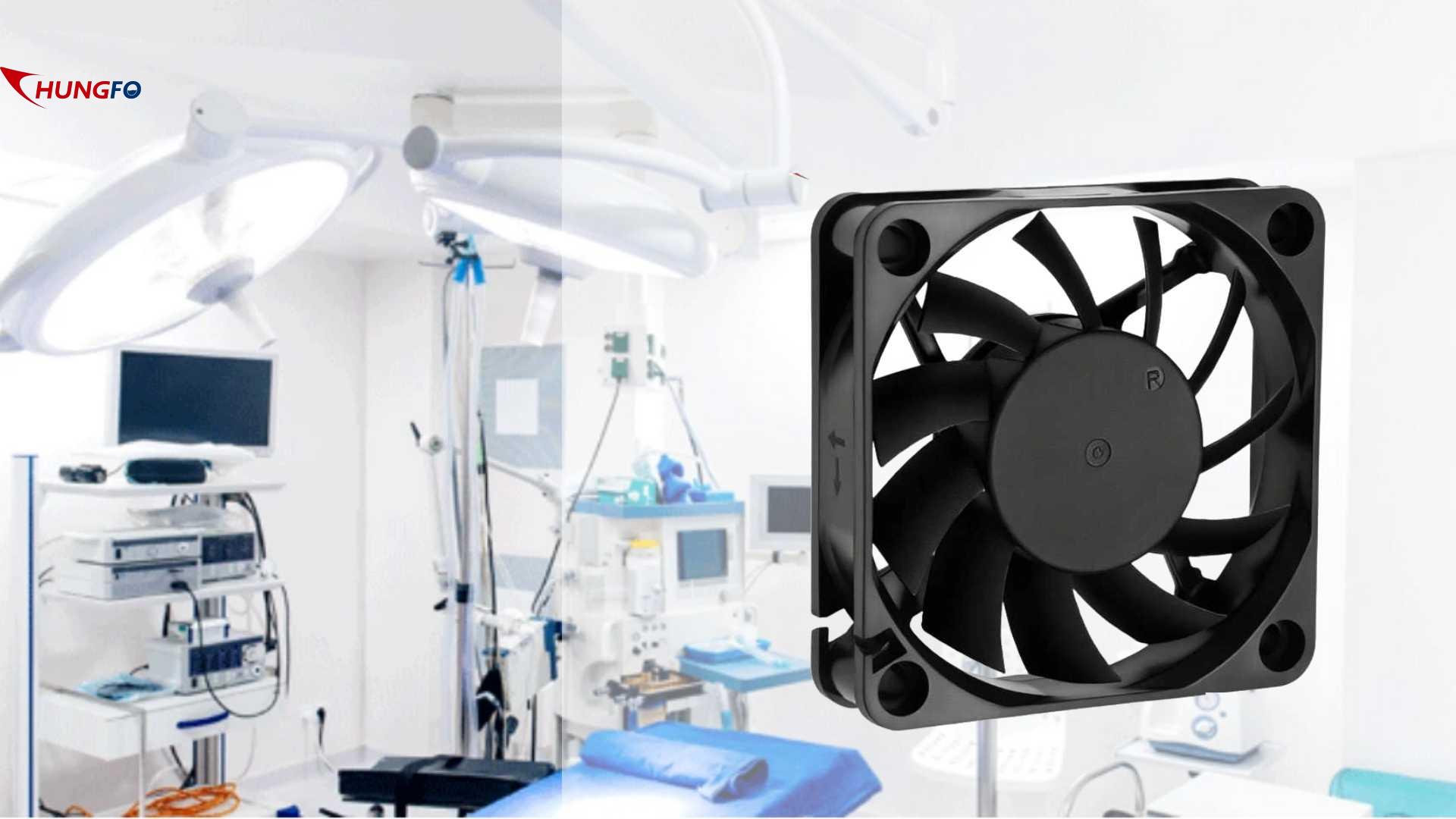

VI. Die Lösung: Anwendung einer 10 mm dünnen Bürstenloser DC-Lüfter

Auf Basis solider empirischer Daten und einer umfassenden Systemanalyse empfahl Guangdong Chungfo der Firma K einen maßgeschneiderten bürstenlosen 60×60×10-mm-Gleichstromlüfter. Es handelte sich dabei nicht nur um einen einfachen Produktaustausch, sondern um eine präzise Systemanpassung.

Dieses Produkt wurde in mehreren Kerntechnologiebereichen umfassend optimiert:

Hocheffiziente bürstenlose Motortechnologie: Durch den Einsatz von Seltenerd-Permanentmagneten mit höherem magnetischem Energieprodukt und optimiertem elektromagnetischem Design wurde die Energieumwandlungseffizienz des Motors deutlich verbessert. Dies führt zu höherem Luftdurchsatz und statischem Druck bei gleichem Stromverbrauch bzw. zu geringerem Stromverbrauch und reduzierter Wärmeentwicklung bei gleichem Luftdurchsatz.

Fortschrittliches aerodynamisches Design: Die Lüfterblätter wurden mithilfe von CFD-Simulationen (Computational Fluid Dynamics) neu gestaltet. Durch die Optimierung von Profilform, Anstellwinkel und Verwindung konnte die Strömungsablösung an den Blattoberflächen minimiert und eine gleichmäßigere Strömung erzielt werden. Dies maximierte den Luftdurchsatz und die statische Druckeffizienz innerhalb der extremen Dickenbegrenzung von 10 mm.

Präzisionsantriebs- und Steuerungsschaltungen: Es wurden höher integrierte, störungsresistentere Treiber-ICs eingesetzt, die eine reibungslosere Kommutierung und geringere elektromagnetische Störungen ermöglichen. Dies gewährleistet einen vibrationsarmen und geräuscharmen Betrieb über den gesamten Drehzahlbereich – entscheidend für sensible Diagnoseumgebungen.

Hochzuverlässiges Lagersystem: Um den Anforderungen des 24/7-Betriebs von Medizinprodukten gerecht zu werden, wurde ein streng auf Lebensdauer getestetes, hochwertiges Doppelkugellagersystem (oder ein optimiertes Gleitlagersystem) ausgewählt, das langfristige Stabilität und eine verlängerte Lebensdauer gewährleistet.

Bei den Integrationstests erfüllte diese kombinierte Lösung nicht nur alle Kühlanforderungen, sondern bot auch einen zusätzlichen technischen Vorteil: Durch die deutlich reduzierte Lüfterdicke wurde der interne Luftstrom optimiert und der Widerstand verringert, was die Kühlleistung des Gesamtsystems steigerte. Der dadurch gewonnene Platz ermöglichte zudem eine größere Flexibilität bei der Anordnung weiterer Module und zukünftiger Funktionserweiterungen und optimierte so das Gerätedesign insgesamt.

Die erfolgreiche Implementierung dieser Lösung verdeutlicht den zentralen Wert von Lüftern im modernen Systemdesign elektronischer Geräte: Sie sind keine isolierten Komponenten mehr, sondern müssen tief in die Gesamtarchitektur des Systems integriert werden. Sie zeigt zudem den grundlegenden Wandel industrieller Wärmelösungen von der punktuellen Optimierung hin zur Systemoptimierung.

VII. Schnelle Validierung und gesteigerte Projekteffizienz

Nach der finalen Lösungsentwicklung nutzte Guangdong Chungfo seine flexible Lieferkette und seine technischen Unterstützungskapazitäten, um K Company schnelle Prototypenentwicklung zu ermöglichen. Dies erwies sich angesichts der engen Projektzeitpläne und des starken Wettbewerbs als entscheidend.

Nach Erhalt der Muster leitete das Forschungs- und Entwicklungsteam der Firma K umgehend einen umfassenden und strengen Integrationstest- und Validierungsprozess ein, der praktisch alle für die Zertifizierung von Medizinprodukten erforderlichen Schlüsselkriterien abdeckte:

Temperaturanstiegstest: Mithilfe hochpräziser Temperaturerfassungssysteme wurde die Temperatur aller kritischen Komponenten unter simulierten typischen und extremen Betriebsbedingungen kontinuierlich überwacht, um sicherzustellen, dass sie innerhalb sicherer Grenzen blieben.

Langzeit-Betriebsstabilitätstest: Das Gerät wurde in einer Alterungskammer platziert und über Hunderte oder sogar Tausende von Stunden kontinuierlich unter Volllast betrieben, um die Leistungsverschlechterung des thermischen Systems im Laufe der Zeit und die Gesamtstabilität des Systems zu beurteilen.

Tests unter extremen Umgebungsbedingungen: Mithilfe einer Klimakammer wurden die Start- und Betriebsfähigkeit des Geräts unter simulierten Bedingungen hoher Temperatur (z. B. 40 °C), niedriger Temperatur (z. B. 0 °C) und hoher Luftfeuchtigkeit getestet, um eine breite Anpassungsfähigkeit an verschiedene Umgebungsbedingungen zu gewährleisten.

Geräusch- und Vibrationsprüfung: In einer halbreflexionsarmen Kammer wurden präzise Schallpegelmesser und Vibrationssensoren eingesetzt, um die Geräuschpegel und Vibrationsspektren des Geräts unter verschiedenen Betriebsbedingungen zu messen und so die Einhaltung der strengen Anforderungen medizinischer Umgebungen sicherzustellen.

Die Ergebnisse waren überzeugend: Die neue Lösung erfüllte oder übertraf die ursprünglichen Designanforderungen in allen Leistungskennzahlen. Entscheidend war, dass der erfolgreiche Einsatz des 10-mm-Lüfters die Gerätekonstruktion deutlich vereinfachte, das Gesamtgewicht reduzierte und das F&E-Risiko senkte. Dieser schnelle Validierungsprozess verkürzte die sonst monatelange Auswahl, das Testen und die Iteration auf wenige Wochen und beschleunigte so den Produktentwicklungszyklus erheblich. Dadurch konnte die K Company ihr Gerät der nächsten Generation planmäßig und reibungslos in die Serienproduktion überführen und die Marktchance nutzen. Im hart umkämpften Markt für Medizinprodukte ist der kommerzielle Wert solcher Effizienzgewinne unschätzbar.

VIII. Ingenieurwissenschaftliche Lehren: Von einem Einzelfall zur industriellen Methodik

Der Erfolg dieses Projekts geht weit über die Lösung eines spezifischen technischen Problems für die Firma K hinaus. Durch die praktische Anwendung liefert es eine Reihe wertvoller und tiefgreifender Erkenntnisse für die gesamte Medizintechnikbranche und alle Elektroniksektoren, die vor Herausforderungen der Miniaturisierung stehen.

Erstens entsprechen die technischen Daten nicht der tatsächlichen Leistung im praktischen Einsatz. Die Kühlleistung lässt sich nicht anhand einiger weniger Zahlen im Datenblatt beurteilen. Es ist unerlässlich, den Zusammenhang zwischen der PQ-Kennlinie des Lüfters und der Systemimpedanzkurve des Geräts zu verstehen und die Auswahl auf einem fundierten Verständnis der tatsächlichen Anwendungsumgebung zu basieren.

Zweitens ist die praktische Prüfung ein unverzichtbarer Validierungsschritt. Theoretische Berechnungen und Simulationen bilden zwar die Grundlage der Entwicklung, doch die abschließende Validierung erfordert eine erneute praktische Prüfung. Die Prüfung schlägt die Brücke zwischen Entwicklung und Realität und ist ein entscheidender Schritt, um die Wirksamkeit der Lösung zu überprüfen und potenzielle Probleme zu identifizieren. Jede Lösung, die auf praktische Prüfungen verzichtet, birgt erhebliche Risiken.

Drittens lassen sich Miniaturisierung und hohe Zuverlässigkeit vereinbaren. Durch die Anwendung systemorientierter Entwicklungsmethoden und fortschrittlicher Konstruktionsansätze widersprechen sich Miniaturisierung und hohe Zuverlässigkeit nicht grundsätzlich. Bei optimaler Systemabstimmung kann eine geringere Größe zu höherer Effizienz und überlegener Leistung führen.

Systemisches Denken bietet letztlich einen größeren langfristigen Nutzen als die Optimierung einzelner Komponenten. Der Wandel von der reinen Lüfterauswahl zur Systemanalyse stellt einen bedeutenden Fortschritt im Ingenieurwesen dar. Zulieferer mit diesem systemischen Denken können Kunden helfen, Risiken frühzeitig in der Designphase zu minimieren und so den Übergang von der reinen Funktionsumsetzung zu höchster Leistungsfähigkeit zu ermöglichen. Diese Fähigkeit ist für die zunehmend komplexen, hochdichten Gerätedesigns der Zukunft von unschätzbarem Wert.

IX. Fazit: Vom Produktlieferanten zum Systemfähigkeitspartner

In der Medizintechnikbranche – einem Sektor mit extrem hohen Anforderungen an Zuverlässigkeit und Sicherheit – hat sich das Thermomanagementsystem längst von einem einst unauffälligen „Unterstützungsmodul“ zu einer Kernfunktion entwickelt, die über den Produkterfolg entscheidet. Es beeinflusst Präzision, Lebensdauer und Markenreputation.

Durch diesen Fall wurde Guangdong Chungfo Lüfterhersteller hat nicht nur seine Stärke als Hersteller von Hochleistungslüftern unter Beweis gestellt, sondern auch seine umfassende Kompetenz in der Entwicklung industrieller Wärmelösungen, die sich an den Bedürfnissen der Kunden orientieren. Diese Kompetenz umfasst präzise Vorabtests und -analysen, Systemoptimierung und -auswahl in der Entwicklungsphase sowie effiziente und flexible technische Unterstützung nach Abschluss der Entwicklungsphase.

Diese systemorientierte Denkweise im Engineering ermöglicht es ihnen, in komplexen, realen Anwendungsszenarien kontinuierlich Mehrwert für ihre Kunden zu schaffen, der weit über das Produkt selbst hinausgeht. Sie hilft Kunden, Entwicklungszyklen zu verkürzen, F&E-Risiken zu reduzieren und die Wettbewerbsfähigkeit ihrer Produkte zu steigern. Gleichzeitig bietet sie der gesamten Branche einen replizierbaren technischen Weg – von der reaktiven Behebung thermischer Probleme hin zur proaktiven Entwicklung von Wärmemanagementsystemen.

Mit Blick auf die Zukunft, in der Technologien wie Künstliche Intelligenz, Big Data und das Internet der Dinge immer stärker in Medizingeräte integriert werden, werden diese Geräte immer leistungsfähiger, kompakter und intelligenter. Dies bedeutet, dass die Wärmedichte weiter steigen und die Bedeutung der Wärmetechnik weiter zunehmen wird. In dieser Welle der technologischen Entwicklung werden sich diejenigen, die als Erste überlegene Systemlösungen entwickeln, die vorteilhaftesten Positionen auf dem hart umkämpften Markt sichern. Der Fall von Guangdong Chungfo weist der gesamten Branche zweifellos einen klaren und vielversprechenden Weg.
