Luftstrom und statischer Druck sind die beiden wichtigsten Parameter eines Lüfters und bestimmen maßgeblich die Effizienz, Stabilität und Langzeitstabilität jedes Kühlsystems. Ob in Unterhaltungselektronik, Industrieanlagen oder Haushaltsgeräten – das Zusammenspiel von Lüfterleistung und Kanalwiderstand legt den optimalen Betriebspunkt des Kühlsystems fest. Das Verständnis der Systemimpedanz, der PQ-Kennlinie des Lüfters und deren Zusammenhang ist für eine zuverlässige thermische Auslegung unerlässlich.

Eine genaue Bestimmung der Systemimpedanz ist die Grundlage des Kühldesigns

Der Widerstand im Luftstrompfad entscheidet letztendlich darüber, ob ein Ventilator unter realen Bedingungen seinen Nennluftstrom liefern kann. Ingenieure verwenden üblicherweise Berechnungen oder CFD-Simulationen, um Impedanzkurven zu ermitteln, die die Grundlage für die Ventilatorenauswahl bilden.

Die Erstellung eines präzisen Impedanzmodells ist unerlässlich. Wenn das Modell die tatsächlichen Luftströmungsverhältnisse nicht widerspiegelt, können unzureichender Luftstrom, ungewöhnliche Geräusche oder thermische Ausfälle auftreten, selbst wenn ein Lüfter mit scheinbar korrekten Spezifikationen verwendet wird.

Der Systemwiderstand wird maßgeblich durch das Zusammenwirken mehrerer Komponenten erhöht. Kühlrippen mit hoher Dichte oder erhöhter Dicke erzeugen einen signifikanten Widerstand. Staubfilter reduzieren, abhängig von Material und Maschenstruktur, den Luftstrom merklich. Lüftungsgitter mit geringer Öffnungsfläche erhöhen den Druckverlust zusätzlich. Scharfe Kanalbiegungen, insbesondere 90°-Bögen, erzeugen Turbulenzen, die den Widerstand verstärken. Auch die Platzierung interner Komponenten muss berücksichtigt werden; dicht beieinander liegende Wärmequellen behindern den Luftstrom und verursachen Blockaden.

In CFD-Simulationen reduziert eine geeignete Vereinfachung die Rechenzeit, ohne die Genauigkeit zu beeinträchtigen. So können beispielsweise dichte Kühlrippen als poröses Medium modelliert werden. In kritischen Bereichen – wie etwa in der Nähe des Lüfters, in den Heizkanälen und an scharfen Krümmungen – ist ein hochwertiges Netz erforderlich, um Druckschwankungen präzise zu erfassen. Ebenso wichtig sind die korrekten Randbedingungen, darunter Luftstrom, statischer Druck und die gesamte Wärmelast, da sie den erforderlichen Luftstrom für das Kühlsystem bestimmen.

Detaillierte Interpretation der PQ-Kennlinie des Ventilators und Optimierung des Betriebspunktes

Der Schnittpunkt der PQ-Kennlinie des Lüfters mit der Impedanzkennlinie des Systems stellt den tatsächlichen Betriebspunkt dar. Die eigentliche technische Herausforderung besteht jedoch darin, zu bestimmen, ob dieser Punkt optimal ist.

Der Betriebspunkt muss einen ausreichenden effektiven Luftstrom gewährleisten. Viele Ingenieure wählen einen Ventilator mit einem maximalen Luftstrom, der doppelt so hoch ist wie der theoretische Bedarf, um einen Sicherheitsspielraum für Staubablagerungen, Systemalterung oder strukturelle Veränderungen zu schaffen. Idealerweise sollte der Betriebspunkt im Bereich der höchsten Ventilatoreffizienz liegen, wo Luftstrom, statischer Druck und Leistungsaufnahme ein optimales Gleichgewicht aufweisen. Dies gewährleistet Energieeinsparungen, geringe Geräuschentwicklung und langfristige Stabilität.

Es ist entscheidend, den sogenannten Strömungsabrissbereich zu vermeiden, der typischerweise einen konkaven Abschnitt der PQ-Kennlinie darstellt. Bei zu hohem Systemwiderstand verschiebt sich der Betriebspunkt in diesen instabilen Bereich, in dem unregelmäßige Rückströmung und Turbulenzen auftreten. Dies führt zu erheblicher Geräuschentwicklung, einem raschen Abfall des Luftvolumenstroms und einer verkürzten Lebensdauer des Ventilators. Daher müssen Ingenieure genau prüfen, ob der ausgewählte Ventilator in der Nähe des Strömungsabrissbereichs arbeitet. Besteht ein Risiko, sollten Anpassungen wie die Verbesserung der Kanalöffnungen, die Reduzierung des Widerstands oder die Auswahl eines Modells mit höherem statischen Druck vorgenommen werden.

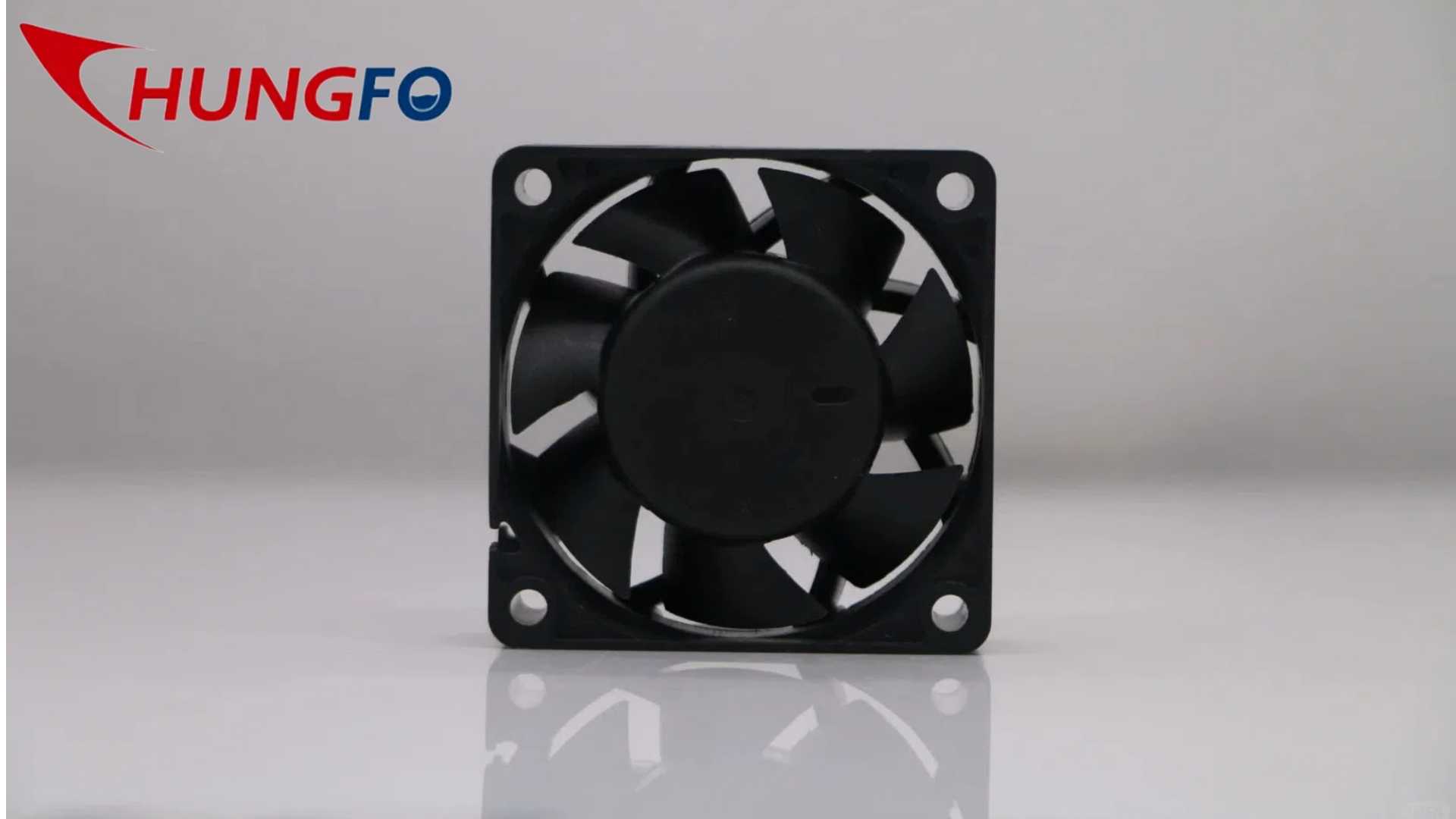

Für Anwendungen, die einen starken Luftstrom, hohen statischen Druck und zuverlässige Kühlleistung erfordern, ist die Wahl eines vertrauenswürdigen Herstellers unerlässlich. Chungfo ist spezialisiert auf fortschrittliche Lüfter- und Kühllösungen, unterstützt durch professionelle Simulationsplattformen und strenge Qualitätskontrollen. Wir bieten maßgeschneiderte Produkte für verschiedene Kanalumgebungen, darunter auch leise Lüfter für hohen statischen Druck. Kühlventilator S , hoch- Luftstromgebläse und vollständig Kühlventilator Für Haushaltsgeräte, Kommunikationsgeräte und industrielle Systeme. Unsere Lösungen helfen Kunden, die Kühlleistung zu verbessern und die Lebensdauer ihrer Geräte zuverlässig zu verlängern.
