Ein Dreidraht DC-Fan Lüfter sind üblicherweise so konzipiert, dass sie mit minimalem Verkabelungsaufwand Strom liefern und Funktionen steuern. Die Kenntnis der Funktion jedes einzelnen Kabels, das Verständnis gängiger Farbkennzeichnungen und die korrekte Verkabelung sind für die Gerätesicherheit und die Langlebigkeit des Lüfters unerlässlich. Im Folgenden werden die Kabelbelegungen, praktische Verdrahtungsmethoden, die Verwendung von PWM zur Drehzahlregelung und Tachometer-Rückmeldung, herstellerspezifische Farbunterschiede sowie Sicherheitshinweise erläutert, um Fehler bei der Installation oder dem Austausch zu vermeiden.

Grundlegende Definitionen und typische Farben

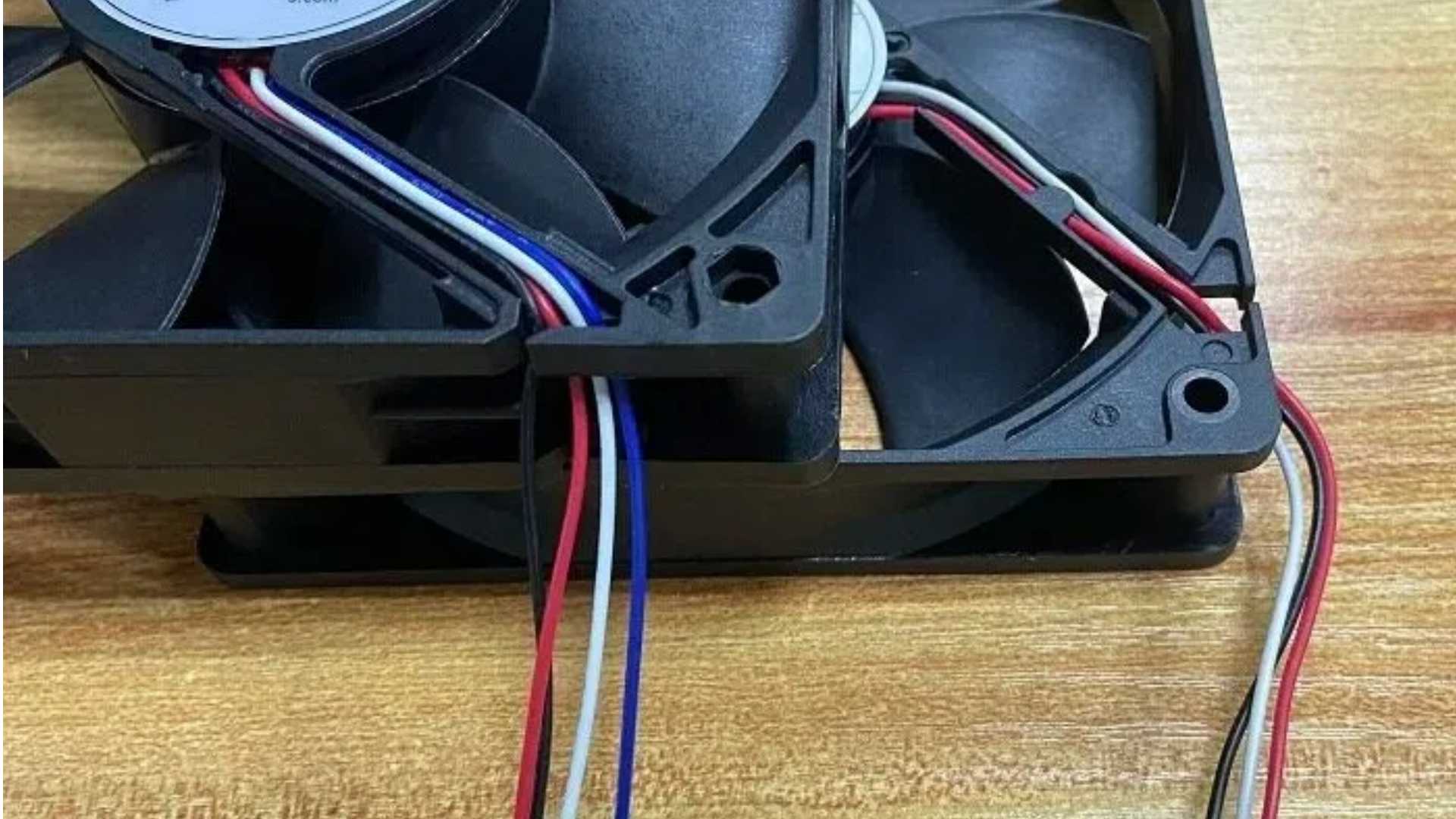

Bei den meisten PC-Gehäuselüftern und Allzweck-Gleichstromlüftern haben die drei Kabel in der Regel unterschiedliche Funktionen. Zwei sind Stromleitungen – eine für Plus und eine für Minus – und die dritte ist eine Signalleitung zur Drehzahlregelung oder Drehzahlrückmeldung. Üblicherweise werden die Kabel rot für Plus (VCC), schwarz für Minus (GND) und gelb für die Signalleitung zur Drehzahlmessung oder PWM-Steuerung verwendet. Die Farbgebung ist jedoch nicht branchenweit standardisiert. Manche Hersteller verwenden unterschiedliche Farben für bestimmte Funktionen. Beispielsweise kann ein Hersteller Blau für die PWM-Steuerung und Gelb für die Drehzahlmessung oder Alarmfunktion verwenden. Konsultieren Sie daher immer das Datenblatt oder die Herstellerdokumentation des Lüfters, wenn Sie mit einem anderen Modell oder einer anderen Marke arbeiten.

Verdrahtungsvorgang (Praktischer Leitfaden)

Vor dem Anschließen der Kabel prüfen Sie, ob die Versorgungsspannung der Nennspannung des Lüfters entspricht und halten Sie geeignetes Isoliermaterial bereit. Verbinden Sie zuerst das schwarze Kabel mit der Masse des Systems oder des Netzteils. Verbinden Sie anschließend das rote Kabel mit dem Pluspol des Netzteils. Achten Sie dabei auf sicheren Kontakt und vermeiden Sie Kurzschlüsse. Das dritte Signalkabel wird an den Steuer- oder Überwachungsanschluss angeschlossen. Für die PWM-Drehzahlregelung verbinden Sie es mit einem PWM-fähigen Ausgang; für die Drehzahlmessung mit einem Eingang, der Open-Collector- oder Rechtecksignale verarbeiten kann. Bei Verwendung eines Entwicklungsboards wie einem Arduino verbinden Sie beispielsweise das rote Kabel mit VCC, das schwarze mit Masse und das Signalkabel mit einem PWM-Ausgang oder einem digitalen Eingang, der Impulse zählen kann. Schalten Sie nach dem Anschließen das Gerät ein und testen Sie, ob der Lüfter auf die Steuersignale reagiert und die korrekten Drehzahlimpulse sendet.

PWM-Drehzahlregelung und Tachometer-Grundlagen

Die Pulsweitenmodulation (PWM) ist eine der gängigsten Methoden zur Drehzahlregelung von Gleichstromlüftern. Anstatt die Spannung zu variieren, ändert die PWM das Tastverhältnis, um die durchschnittliche Eingangsleistung des Lüfters und damit seine Drehzahl anzupassen. Um Geräusche oder vorzeitigen Verschleiß zu vermeiden, sollten PWM-Frequenzen und Tastverhältnisse innerhalb der im Datenblatt des Lüfters empfohlenen Bereiche verwendet werden. Die Drehzahlregelung erfolgt typischerweise über einen Hall-Sensor oder einen Open-Collector-Ausgang, der bei jeder oder jeder zweiten Umdrehung einen Rechteckimpuls erzeugt. Durch Messung der Impulsfrequenz berechnet die Steuerung die Drehzahl (U/min). Die Signalleitung liefert diese Impulse, und die Steuerung misst die Zeitabstände zwischen den Impulsen, um die aktuelle Drehzahl zu ermitteln.

Herstellerunterschiede und warum Datenblätter wichtig sind

Verschiedene Hersteller können Farben und Funktionen unterschiedlich zuordnen. Beispielsweise kennzeichnen manche Anbieter die PWM-Steuerung mit Blau und verwenden Gelb für die Drehzahlüberwachung oder Alarmausgabe. Industrielüfter verfügen oft über zusätzliche Signalfunktionen wie Temperaturrückmeldung oder Fehleralarme – Funktionen, die bei PC-Lüftern für Endverbraucher weniger verbreitet sind. Um Schäden am Mainboard, der Steuerung oder dem Lüfter selbst zu vermeiden, lesen Sie vor dem Anschließen das Datenblatt und den Schaltplan des Lüfters sorgfältig durch. Bei Unklarheiten im Datenblatt wenden Sie sich bitte an den technischen Support des Herstellers.

Häufige Fehler und Tipps zur Fehlerbehebung

Ein häufiger Fehler ist die Annahme, dass der dritte Draht immer ein PWM-Eingang ist, und dessen Anschluss an einen inkompatiblen Ausgang. Dies kann dazu führen, dass der Lüfter nicht mehr reagiert oder beschädigt wird. Ein weiterer Fehler ist das Verbinden der Drehzahlmesserleitung mit der Stromversorgung, um die Steuerung zu umgehen. Dadurch kann die Messschaltung zerstört werden. Die Fehlersuche sollte bei ausgeschaltetem Gerät beginnen: Prüfen Sie die Durchgängigkeit der Leitungen und die Spannungen mit einem Multimeter. Wenn der Lüfter die korrekte Spannung erhält, sich aber nicht dreht, überprüfen Sie, ob der Ausgangstyp des Controllers dem des Lüfters entspricht (z. B. Open-Drain oder Push-Pull). Bei unregelmäßigen Drehzahlwerten überprüfen Sie die Impulsform. Das Hinzufügen eines Pull-up-Widerstands oder die Verwendung eines kompatiblen Erfassungseingangs kann die Messwerte stabilisieren.

Sicherheitspraktiken und abschließende Empfehlungen

Vor Beginn von Elektroarbeiten immer die Stromzufuhr unterbrechen und antistatische Vorkehrungen treffen. Vermeiden Sie freiliegende Leiter an Stellen, die Berührung oder Abrieb ausgesetzt sind, und verwenden Sie gegebenenfalls Schrumpfschläuche oder Kabelbinder. Wenn Sie sich im Umgang mit elektrischen Leitungen unsicher fühlen oder es sich um ein wertvolles Gerät handelt, lassen Sie die Installation von einem erfahrenen Techniker durchführen. Befolgen Sie bei jeglichen Änderungen oder Austauschvorgängen die Empfehlungen des Geräteherstellers und notieren Sie sich das Lüftermodell und das Datenblatt für zukünftige Wartungs- oder Austauscharbeiten.
