Kritische Anlagen werden in Umgebungen betrieben, in denen Ausfallzeiten inakzeptabel sind. Rechenzentren, Medizingeräte, Kommunikationssysteme, industrielle Steuerungssysteme und die Energieinfrastruktur sind auf einen unterbrechungsfreien Betrieb angewiesen. In diesen Anwendungen ist das Wärmemanagement nicht nur eine Frage der Leistungsfähigkeit, sondern auch eine Voraussetzung für Zuverlässigkeit und Sicherheit.

Redundante Lüfterkonstruktionen sind eine bewährte Strategie, um die kontinuierliche Kühlung auch bei Ausfall einzelner Komponenten sicherzustellen. Dieser Artikel erläutert die Prinzipien redundanter Lüfterarchitekturen, gängige Redundanzkonfigurationen und wichtige Konstruktionsaspekte für unternehmenskritische Anlagen. Ziel ist es, Ingenieure bei der Entwicklung von Kühlsystemen zu unterstützen, die auch unter Fehlerbedingungen thermisch stabil bleiben.

Warum redundante Kühlung notwendig ist

In unternehmenskritischen Systemen, ein einzelnes Kühlventilator Ein Ausfall kann zu einem raschen Temperaturanstieg führen und einen Systemausfall oder dauerhafte Schäden verursachen. Selbst hochwertige Lüfter haben eine begrenzte Lebensdauer, und Ausfallursachen wie Lagerverschleiß, elektrische Fehler oder Verschmutzung lassen sich nicht vollständig ausschließen.

Redundante Lüfterkonstruktionen reduzieren das Risiko von Ausfällen einzelner Komponenten. Durch die Verteilung der Kühlleistung auf mehrere Lüfter kann das System den Ausfall eines oder mehrerer Einheiten tolerieren und gleichzeitig die Kühlleistung aufrechterhalten. Durch ausreichenden Luftstrom wird die Systemverfügbarkeit und die Betriebssicherheit deutlich verbessert.

Grundkonzepte der Lüfterredundanz

Lüfterredundanz bezeichnet eine Kühlarchitektur, bei der mehrere Lüfter zusammenarbeiten, um eine über den für den Normalbetrieb erforderlichen Mindestluftstrom hinausgehende Leistung zu erbringen. Fällt ein Lüfter aus, arbeiten die verbleibenden Lüfter weiter und gleichen den Ausfall aus.

Es gibt zwei zentrale Redundanzstrategien.

Aktive Redundanz, bei der alle Lüfter unter normalen Bedingungen gleichzeitig laufen.

Standby-Redundanz, bei der die Ersatzlüfter erst nach Erkennung eines Fehlers aktiviert werden.

Aktive Redundanz ist bei elektronischen Geräten häufiger anzutreffen, da sie eine gleichmäßigere Luftstromverteilung und eine schnellere Fehlerbehebung ermöglicht.

Gängige redundante Lüfterkonfigurationen

In missionskritischen Kühlsystemen werden häufig verschiedene Redundanzkonfigurationen eingesetzt.

Die N+1-Konfiguration ist am weitesten verbreitet. Das System benötigt N Lüfter, um den Kühlbedarf zu decken, ein zusätzlicher Lüfter dient als Reserve. Fällt ein Lüfter aus, bleibt der Gesamtluftstrom innerhalb der zulässigen Grenzen.

Die N+2-Konfiguration wird in Hochverfügbarkeitssystemen mit höheren Anforderungen an die Risikotoleranz eingesetzt. Diese Konfiguration ermöglicht den Ausfall mehrerer Lüfter, ohne die thermischen Grenzwerte zu überschreiten.

Parallele Lüfteranordnungen werden typischerweise eingesetzt, wenn ein hoher Luftdurchsatz bei niedrigem bis mittlerem statischem Druck erforderlich ist. Reihenschaltungen von Lüftern kommen zum Einsatz, wenn ein höherer statischer Druck benötigt wird, um den Systemwiderstand zu überwinden.

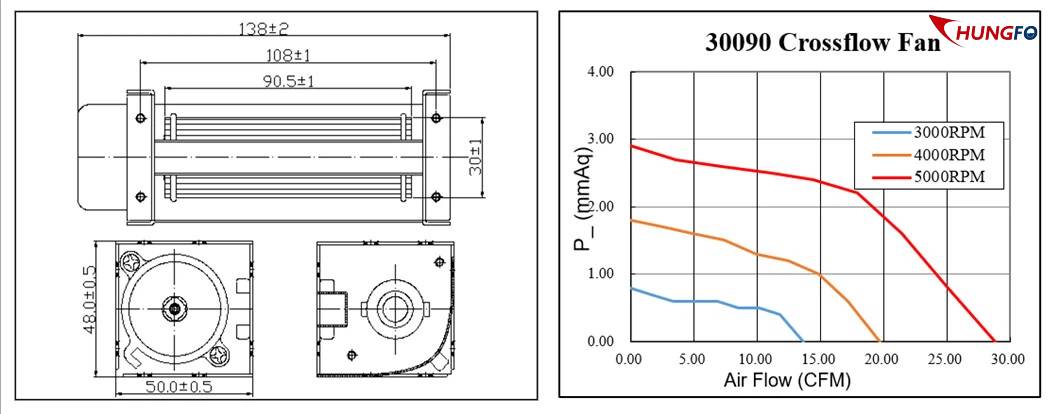

Luftstrom- und Druckanpassung in redundanten Systemen

In redundanten Lüftersystemen ist die Abstimmung von Luftstrom und Druck entscheidend. Parallel betriebene Lüfter müssen ähnliche Leistungskennlinien aufweisen, um ein Ungleichgewicht im Luftstrom zu vermeiden. Ein ausgefallener Lüfter kann, wenn er nicht ordnungsgemäß isoliert wird, zu einem Strömungshindernis werden und die Effektivität der verbleibenden Lüfter beeinträchtigen.

Systementwickler müssen sicherstellen, dass das Kühlsystem auch im ungünstigsten Ausfallfall die Mindestluftstromanforderungen erfüllt. Dazu ist es erforderlich, die Lüfterkennlinien bei erhöhten Betriebspunkten und, falls eine Drehzahlregelung verfügbar ist, bei gesteigerten Lüfterdrehzahlen zu analysieren.

Steuerung und Überwachung in redundanten Lüfterkonstruktionen

Redundante Lüftersysteme sind stark auf Überwachungs- und Steuerungsmechanismen angewiesen. Drehzahlmesser-Rückmeldung, Strommessung und Temperaturüberwachung werden häufig zur Erkennung von Lüfterausfällen eingesetzt.

Wird ein Fehler erkannt, kann das System die Drehzahl der verbleibenden Lüfter erhöhen, um den Luftstromverlust auszugleichen. Bei manchen Ausführungen werden Alarme ausgelöst, um das Wartungspersonal zu benachrichtigen, während der sichere Betrieb des Systems weiterläuft.

Intelligent DC-Fan Die Steuerung verbessert die Redundanzeffektivität und reduziert unnötigen Lüfterverschleiß im Normalbetrieb.

Mechanische und strukturelle Überlegungen

Die mechanische Konstruktion spielt eine wichtige Rolle für die Leistung redundanter Lüfter. Die Lüfterplatzierung beeinflusst die Luftstromverteilung und die Ausfalltoleranz. Ungünstig gestaltete Luftstromwege können zu lokaler Überhitzung führen, selbst wenn der Gesamtluftstrom ausreichend erscheint.

In unternehmenskritischen Anlagen werden häufig Hot-Swap-Lüftermodule eingesetzt. Sie ermöglichen den Austausch defekter Lüfter im laufenden Betrieb. Mechanische Führungen und elektrische Anschlüsse müssen so konstruiert sein, dass ein zuverlässiges Einsetzen und Entfernen gewährleistet ist.

Hersteller wie China Chungfo Axiallüfter Wir unterstützen Redundanzanwendungen, indem wir Lüfter mit gleichbleibender Leistung und langer Lebensdauer anbieten, die für den Dauerbetrieb geeignet sind.

Zuverlässigkeit und Auswirkungen auf den Lebenszyklus

Redundante Lüfterkonstruktionen erhöhen zwar die Systemzuverlässigkeit, aber auch die Anzahl der Komponenten. Mehr Lüfter bedeuten mehr potenzielle Fehlerquellen, weshalb Qualitäts- und Lebenszyklusprognosen unerlässlich sind.

Durch den Einsatz von Redundanz kann jeder Lüfter mit geringerer Belastung betrieben werden, was seine Lebensdauer deutlich verlängern kann. In Kombination mit vorausschauenden Wartungsstrategien reduziert Redundanz ungeplante Ausfallzeiten und senkt die Gesamtbetriebskosten.

Typische Anwendungen von redundanten Lüftersystemen

Redundante Kühlarchitekturen werden häufig eingesetzt in

Rechenzentrumsserver und Speichersysteme

Medizinische Bildgebungs- und Lebenserhaltungsgeräte

Telekommunikationsbasisstationen

Industrieautomatisierung und Schaltschränke

Leistungsumwandlungs- und Energiespeichersysteme

Bei all diesen Anwendungen kann ein thermisches Versagen schwerwiegende betriebliche oder sicherheitsrelevante Folgen haben, weshalb Redundanz eine gängige Konstruktionspraxis darstellt.

Abschluss

Die redundante Lüfterkonstruktion ist ein entscheidender Faktor für das Wärmemanagement in geschäftskritischen Anlagen. Durch die Vermeidung von Einzelpunktausfällen und die Aufrechterhaltung des Luftstroms auch unter Fehlerbedingungen gewährleisten redundante Kühlarchitekturen einen kontinuierlichen und zuverlässigen Systembetrieb.

Eine effektive redundante Lüfterkonstruktion erfordert sorgfältige Luftstromberechnungen, die optimale Abstimmung der Lüfter, eine intelligente Steuerung und eine robuste mechanische Integration. Bei korrekter Implementierung wandelt Redundanz Kühlsysteme von einer Schwachstelle in einen zuverlässigen Bestandteil der Systemstabilität um.
