Angesichts der Verschärfung des globalen Klimawandels und der anhaltenden Energiekrise hat sich die grüne und kohlenstoffarme Transformation der Haushaltsgeräteindustrie von einer politischen Empfehlung zu einer unvermeidbaren Marktanforderung entwickelt. Im Juli 2026 veröffentlichten das Umweltprogramm der Vereinten Nationen und die Internationale Energieagentur gemeinsam den neuesten Bericht zur Bewertung effizienter Kühlung und Klimaschutzmaßnahmen weltweit. Der Bericht stellte eindeutig fest, dass mit der weltweiten zunehmenden Regelmäßigkeit extremer Hitzewellen die Betriebslast und der Stromverbrauch von Haushaltskühlgeräten dramatisch gestiegen sind. Folglich sind der Übergang zu neuen Kältemitteln und die Verbesserung der Gesamtenergieeffizienz von Systemen zu den dringendsten Themen der globalen Lieferkette für Haushaltsgeräte geworden. Im selben Monat setzte die Europäische Kommission offiziell ihre aktualisierte Ökodesign-Richtlinie für Ultra-Low-Energy-Haushaltsgeräte um und führte beispiellos strenge Begrenzungen für den jährlichen Stromverbrauch, das Betriebsgeräusch und die allgemeine Recyclingfähigkeit verschiedener eingebauter und zweitüriger Großraumkühlschränke ein, die auf den europäischen Markt gelangen.

In dieser Welle der globalen industriellen Transformation sind Haushaltskühlschränke keine bloßen Niedrigtemperatur-Lagereinheiten mehr. Stattdessen entwickeln sie sich schnell hin zu größeren Innenvolumen, präziser Temperaturregelung einzelner Zonen, ultradünnen Einbauarchitekturen und extrem geräuscharmem Betrieb. Allerdings besteht ein natürlicher technischer Konflikt zwischen der Vergrößerung des Innenvolumens und der Verringerung der Außenabmessungen. Einbaukühlschränke erfordern, dass der Platz für Kompressorkammern und Wärmeableitungskanäle bis an die Grenze komprimiert wird. Dies führt direkt zu einem drastischen Anstieg des Luftwiderstands und einer starken Wärmeansammlung im Kühlraum. Herkömmliche Lüfterlösungen können in begrenzten Räumen nicht nur keinen ausreichenden Luftdruck und Luftstrom liefern, sondern erzeugen bei Hochlastbetrieb auch intensive aerodynamische Geräusche, wodurch das häusliche Nutzungserlebnis der Verbraucher erheblich beeinträchtigt wird.

Als weltweit führender Hersteller von Kühllüftern und Gebläsen verfolgt China Chungfo Fan die technologischen Veränderungen und regulatorischen Entwicklungen im globalen Haushaltsgerätemarkt aufmerksam. Mit jahrzehntelanger Expertise in Strömungsdynamik und Präzisionsfertigung arbeitete China Chungfo Fan eng mit einem weltweit renommierten Haushaltsgerätehersteller zusammen. Ausgehend von den Kernanforderungen an Kühllüfter für Kühlschränke, 92-mm-Kühlschranklüfter, und geräuscharmer Kühlschranklüfter, entwickelte China Chungfo Fan eine Reihe bahnbrechender Wärmemanagementlösungen. Diese Fallstudie analysiert detailliert, wie China Chungfo Fan durch innovative Lüfterblattstrukturen und eine Optimierung der Systemauswahl dem Kunden half, komplexe Herausforderungen bei Wärmeableitung und Geräuschreduzierung zu lösen und gleichzeitig technische Leistungsfähigkeit sowie Verkaufsvolumen entscheidend zu verbessern.

Abschnitt I. Technische Herausforderungen und Branchenentwicklung bei der modernen Kühlschrankkühlung

1.1 Herausforderungen des Wärmemanagements durch Einbau- und Mehrtür-Kühlschrankarchitekturen

In den letzten Jahren hat die Nachfrage der Verbraucher nach Ästhetik und räumlicher Effizienz die weit verbreitete Einführung von eingebauten und ultradünnen Mehrtür-Kühlschränken vorangetrieben. Um eine nahtlose, bündige Integration zwischen dem Kühlschrankgehäuse und den Küchenmöbeln zu erreichen, mussten Wärmeableitungskanäle von der herkömmlichen seitlichen oder hinteren Wärmeabfuhr auf eine zentralisierte Ableitung am Boden oder eine Zwangskonvektion durch schmale Schlitze umgestellt werden.

Diese strukturelle Veränderung bringt außergewöhnlich schwierige Herausforderungen für das Wärmemanagement mit sich. Erstens wird das Innenvolumen des Kühlfachs um nahezu vierzig Prozent reduziert. Kompressoren, Inverterplatinen, Kondensatoren und Rohrleitungen werden dicht zusammen angeordnet, wodurch sich der Luftwiderstand des Strömungswegs vervielfacht. Zweitens sinkt die Wärmeübertragungseffizienz des Kondensators in begrenzten Räumen stark. Wenn die Wärme nicht innerhalb eines extrem kurzen Zeitraums abgeführt werden kann, steigt die Umgebungstemperatur im Kompressorfach schnell an. Dies löst nicht nur häufige Überhitzungsschutzmaßnahmen des Kompressors aus und lässt den Stromverbrauch stark ansteigen, sondern verkürzt auch erheblich die Lebensdauer wichtiger elektronischer Komponenten.

1.2 Strenge Geräuschkontrolle, Psychoakustik und BPF-Spektralmanagement

Mit dem Trend zu integrierten Wohnräumen sind offene Küchen und kombinierte Wohn-Essbereiche zum Standard geworden. Die Empfindlichkeit der Verbraucher gegenüber Betriebsgeräuschen von Haushaltsgeräten hat ein beispielloses Niveau erreicht. Nach den neuesten internationalen Schallbewertungsstandards für Haushaltsgeräte muss das Betriebsgeräusch von Kühlschränken in der Nacht unter zweiunddreißig Dezibel gehalten werden, wobei bestimmte hochwertige Einbauprodukte einen extrem strengen Grenzwert von unter dreißig Dezibel verlangen.

Geräusche in einem Kühlschrankkühlsystem entstehen hauptsächlich durch aerodynamische Geräusche während der Lüfterrotation und mechanische Vibrationen durch Motorantriebe. Aerodynamische Geräusche bestehen aus diskreten tonalen Geräuschen und breitbandigem Turbulenzgeräusch. Die Grundfrequenz des diskreten Geräuschs, bekannt als Blattdurchgangsfrequenz (Blade Passing Frequency, BPF), wird durch die Drehzahl multipliziert mit der Anzahl der Lüfterblätter bestimmt. Wenn ein Kühllüfter gezwungen ist, seine Drehzahl zu erhöhen, um unter Bedingungen hohen Widerstands den Luftstrom aufrechtzuerhalten, steigen Turbulenzgeräusche durch den Blattschnitt und BPF-Harmonische exponentiell an. Daher stellt das Erreichen eines extrem leisen Betriebsniveaus bei gleichzeitiger Aufrechterhaltung eines hohen statischen Drucks und eines hohen Luftstroms einen zentralen Maßstab für die technische Kompetenz von Lüfterherstellern dar.

1.3 Besondere Umweltanpassungsfähigkeit von Kühlschrank-Lüftereinheiten

Im Gegensatz zu den trockenen Betriebsbedingungen in herkömmlichen Servern oder Computergehäusen sind die Umgebungsbedingungen in Kühlschränken und Kühlfächern bemerkenswert komplex und anspruchsvoll. Einerseits führen wechselnde Betriebszustände zwischen Verdampfern und Kondensatoren zu häufig hoher Luftfeuchtigkeit, Kondensatverdunstung und Vereisung innerhalb der Luftkanäle. Andererseits sammeln sich in unteren Kühlfächern über längere Zeiträume natürlich Staub, Ablagerungen und Öldämpfe an.

Dies erfordert, dass ein Kühlschranklüfter eine hervorragende Feuchtigkeitsbeständigkeit und Staubschutzwirkung innerhalb seiner Luftkanäle besitzt. Die Isolationsklasse des Motors und das Schmiersystem der Lager müssen einen ununterbrochenen Dauerbetrieb über eine Lebensdauer von mehr als einem Jahrzehnt aushalten. Herkömmliche Universallüfter sind unter solchen Arbeitsbedingungen sehr anfällig für austrocknendes Lagerfett, Kurzschlüsse im Motor oder starke Vibrationen durch unausgeglichene Staubansammlungen auf den Lüfterblättern und erfüllen daher nicht die langfristigen Qualitätsgarantien von Haushaltskühlschränken.

Abschnitt II. Durchbrechen traditioneller Grenzen: Innovative Forschung und Entwicklung sowie Blattdesign des dedizierten 9232-Lüfters

Während der Anfangsphase der Zusammenarbeit mit dem Kunden führte das Ingenieurteam von China Chungfo Fan eine umfassende Systembewertung der bestehenden thermischen Architektur des Kühlschranks des Kunden durch. Die zentrale Schwierigkeit des Kunden bestand darin, dass sein neues Kühlschrankmodell mit hohem Volumenverhältnis während Prüfungen unter hohen Temperaturen und hoher Luftfeuchtigkeit die vorgegebenen Ziele für die Wärmeableitung des Kondensators nicht erreichen konnte. Dadurch arbeitete der Kompressor über längere Zeit in einem übertakteten Zustand, was zu übermäßigem Stromverbrauch und deutlich wahrnehmbarem Windgeräusch führte.

Zur Lösung dieses Problems führte das F&E-Team von China Chungfo Fan ein für Kühlschrank-Wärmeableitungsszenarien stark angepasstes Produkt der Spezifikation 9225 ein, mit einer Seitenlänge von zweiundneunzig Millimetern und einer Dicke von fünfundzwanzig Millimetern.

2.1 Dreidimensionale CFD-Strömungsdynamik und Tragflächengeometrie

Standardmäßige neunundneunzig Millimeter große Allzwecklüfter verwenden meist einfache flache oder herkömmlich gekrümmte Rotorblätter. Während diese Konstruktionen in freien Luftfeldern ausreichend funktionieren, kommt es auf den Blattoberflächen bei Betrieb unter dem hohen Luftwiderstand enger Kühlschrankschlitze leicht zu Luftablösungen, wodurch erhebliche nutzlose Turbulenzen sowie intensives hochfrequentes Geräusch entstehen.

Strömungsdynamik-Experten von China Chungfo Fan nutzten dreidimensionale Software für die numerische Strömungssimulation, um Tausende von Simulationsoptimierungen an der 9232-Blattstruktur durchzuführen. Dabei entwickelten sie eine einzigartige Blattgeometrie, die einen dreidimensional gekrümmten Bogen mit einem vorwärts gepfeilten Tragflächenprofil kombiniert.

Dieses einzigartige Blattdesign bietet mehrere bedeutende Vorteile: Erstens verfügt die Vorderkante des Blattes über eine biomimetische sichelförmige Krümmung, die den einströmenden Luftstrom wie ein Messer durch Butter glatt durchschneidet und dadurch das durch das Luftschneiden verursachte Ansauggeräusch erheblich reduziert. Zweitens wird die Tragflächenkrümmung des Blattquerschnitts vom Blattansatz bis zur Spitze einer nichtlinearen Gradientenoptimierung unterzogen, wodurch eine Luftstromablösung entlang des mittleren Blattbereichs wirksam verhindert und sichergestellt wird, dass die Luft über die Blattoberfläche hinweg eine anliegende Grenzschichtströmung beibehält. Drittens werden an den äußeren Blattspitzen kleine Anti-Wirbel-Flügelchen hinzugefügt, die Spitzenleckwirbel unterdrücken und den Großteil der kinetischen Energie in axialen statischen Druck umwandeln, wodurch die Fähigkeit des Lüfters verbessert wird, hohe Systemimpedanzen zu überwinden.

2.2 Fortschrittliche Treiber-Topologie: FOC-Sinuswellensteuerung im Vergleich zu Rechteckwelle

Um einen wirklich geräuscharmen Kühlschranklüfter zu entwickeln, führte China Chungfo Fan beim Modell 9225 ein umfassendes Paket an technischen Maßnahmen zur Geräuschreduzierung auf Systemebene durch.

Bei der Motorantriebstechnologie wurden herkömmliche hart schaltende Rechteckwellen-Antriebsschemata verworfen und stattdessen vollständig auf bürstenlose Gleichstrom-Motortreiberchips mit feldorientierter Regelung (FOC) und Sinuswellenantrieb umgerüstet. Die Rechteckwellenansteuerung verursacht abrupte Stromänderungen während der Kommutierungsphasen, wodurch hochfrequente Drehmomentwelligkeiten und elektromagnetisches Brummen des Motorstators ausgelöst werden. Die FOC-Sinuswellenansteuerung stellt sicher, dass die Phasenströme eine gleichmäßige Sinuskurve aufweisen, wodurch elektromagnetische Resonanzgeräusche und Drehmomentschwankungen durch plötzliche Änderungen des Magnetfelds beseitigt werden.

Zusätzlich wurde der Außenrahmen mit einer zweifachen Struktur zur Schallabsorption und Vibrationsdämpfung entwickelt. Die Innenwand des Rahmens wurde durch präzise aerodynamische Strömungsoptimierung bearbeitet, um die Luftscherreibung am Auslass zu reduzieren. Gummihalterungen an allen vier Ecken wurden aus einer speziellen Silikonmischung hergestellt, die hochfrequente Motorvibrationen absorbieren und die Übertragungswege von Vibrationen zum metallischen Kühlschrankgehäuse unterbrechen kann.

2.3 Umweltbeständigkeit und Polymermaterialtechnik

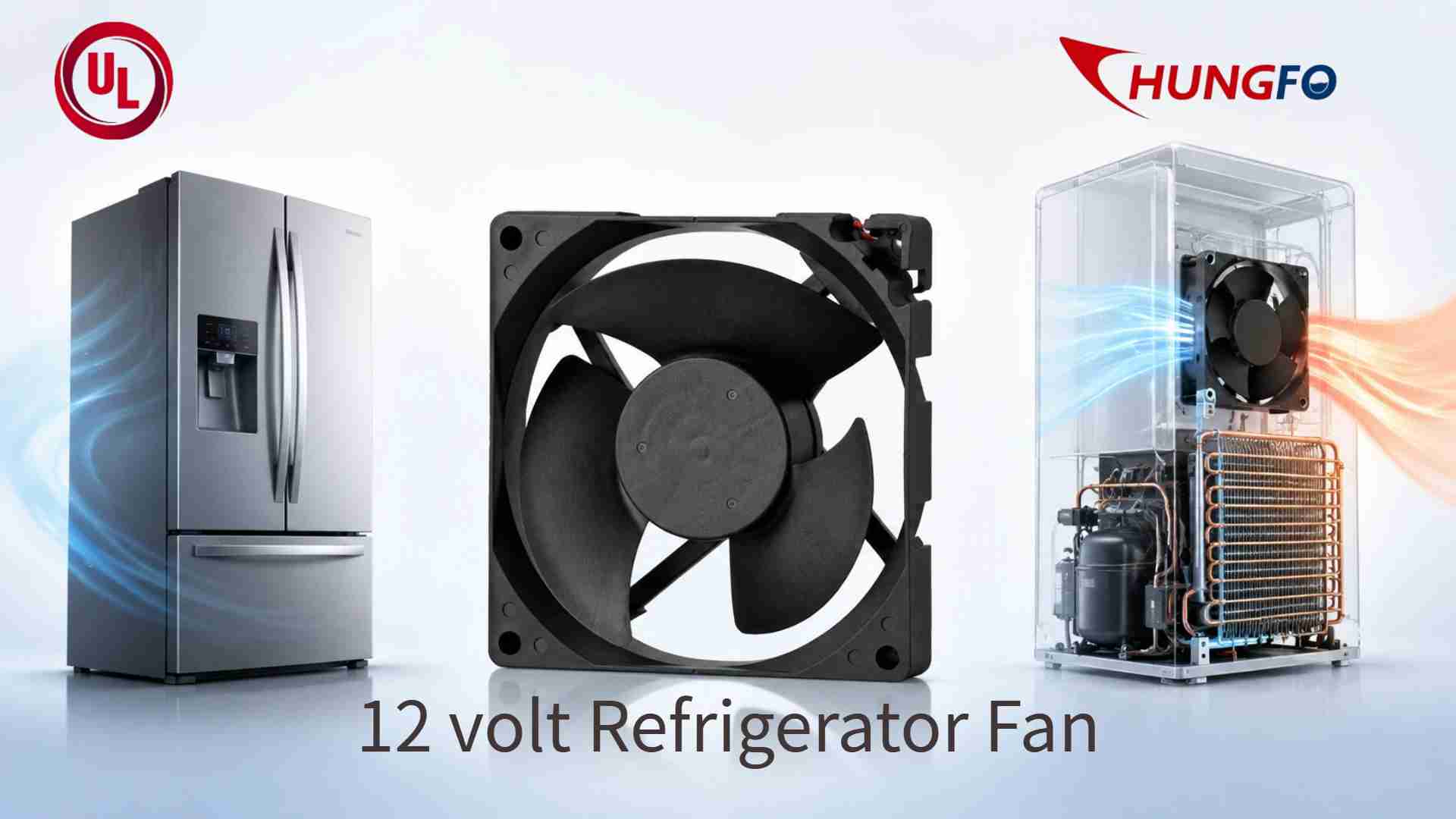

Um den Herausforderungen durch Feuchtigkeit und Staub in Kühlschrankfächern entgegenzuwirken, setzte der China Chungfo Fan 9232 92-mm-Kühlschranklüfter vollständig auf erstklassige Motorschutzverfahren und fortschrittliche Materialauswahl.

Die Lüfterflügel wurden aus dreißig Prozent glasfaserverstärktem Polybutylenterephthalat (PBT) spritzgegossen. Dieses Verbundmaterial weist eine außergewöhnliche Maßstabilität, geringe Feuchtigkeitsaufnahme und hohe Kriechbeständigkeit unter dauerhafter mechanischer Belastung auf. Stator-Komponenten wurden durch vollständig gekapseltes Spritzgießen oder mehrfaches Tauchen in wasserfestem Isolierlack verarbeitet, während das Lagersystem hochpräzise Doppelkugellager mit synthetischem Schmierfett kombinierte, das für große Temperaturbereiche und Oxidationsbeständigkeit entwickelt wurde.

Bei empirischen Tests erreichte der von China Chungfo Fan hergestellte 9232-Kühllüfter unter anspruchsvollen Hochtemperatur- und Hochfeuchtigkeitsbedingungen mehr als siebzigtausend Stunden kontinuierlichen störungsfreien Betriebs und erfüllte damit vollständig die strengen Qualitätsanforderungen des Kunden an extrem lange Produktlebensdauern.

Abschnitt III. Strukturelle Entwicklung: Anpassung der P-Q-Kurve und Auswahl des China Chungfo Fan 9232

Als sich die Produktlinie des Kunden weiter in Richtung ultrahoher Energieeffizienzklassen und ultradünner vollständig integrierter Architekturen entwickelte, veränderte sich die räumliche Geometrie innerhalb des Wärmeableitungsfachs noch stärker. Die Lamellendichte des Kondensators wurde deutlich erhöht, um die Wärmeaustauschfläche zu vergrößern, wodurch der statische Druckwiderstand des Luftkanals im Vergleich zur vorherigen Generation um mehr als fünfzig Prozent anstieg.

Unter diesen extrem hohen Widerstandsbedingungen hielt der ursprünglich 25 mm dicke Lüfter dank seines überlegenen Blattdesigns zwar den Betrieb aufrecht, doch um einen ausreichenden Kühlluftstrom bereitzustellen, musste die Lüfterdrehzahl bis an ihre Nennobergrenze erhöht werden. Dadurch näherten sich die gesamten Betriebsgeräuschwerte gefährlich der maximalen Auslegungsgrenze.

Angesichts dieses technischen Hindernisses nutzte das Entwicklungsteam von China Chungfo Fan seine umfangreichen Technologiereserven und schlug ein Optimierungskonzept auf Systemebene vor, das von der 9225- auf die 9232-Spezifikation aufrüstet (zweiundneunzig Millimeter Seitenlänge und zweiunddreißig Millimeter Dicke).

3.1 P-Q-Kurvenanalyse: Verschiebung des Betriebspunkts und statische Druckreserve

Warum führt eine Erhöhung der Dicke von fünfundzwanzig Millimetern auf zweiunddreißig Millimeter bei unveränderter Seitenlänge von zweiundneunzig Millimetern zu einem Quantensprung bei der Leistung? Das zugrunde liegende strömungsdynamische Prinzip liegt in der verbesserten Blatttiefe, dem erhöhten Einstellwinkel und der überlegenen Richtungssteuerung des Luftstromkanals.

Die Analyse der P-Q-Kurve (Druck gegenüber Menge/Luftstrom) zeigt, dass sich die Systemimpedanz mit der Lüfterleistungskurve am Arbeitspunkt schneidet. Wenn die Systemimpedanz stark ansteigt, bewegt sich ein 25-mm-Lüfter in seinen Strömungsabrissbereich, in dem der Luftstrom drastisch abfällt, während die Turbulenzen zunehmen.

Die Tiefe von zweiunddreißig Millimetern gewährte dem Forschungs- und Entwicklungsteam von China Chungfo Fan größere strukturelle Freiheit: Erstens eine höhere Blatthöhe und größere Blattoberfläche. Die 9232-Blattstruktur ermöglicht längere Anstellwinkelprofile mit steileren Einstellwinkeln, wodurch Luftmolekülen bei identischen Drehzahlen eine größere Beschleunigung und Schubkraft verliehen wird und ein deutlich höherer statischer Druck als beim 9225 erzeugt wird. Zweitens eine stärkere Luftstromausrichtung. Der tiefere Lüfterrahmen bildet einen natürlichen Führungskanal, der verhindert, dass sich Luft beim Austritt aus den Blattspitzen zentrifugal verteilt. Dadurch wird der austretende Luftstrom in eine konzentrierte axiale Säule gebündelt, die in der Lage ist, dichte Kondensatorlamellen zu durchdringen.

Laut vergleichenden Labortestdaten erzielte der 9232 92-mm-Kühlschranklüfter von China Chungfo Fan bei identischen Knotenpunkten der Systemwiderstandskurve eine Erhöhung des statischen Drucks von mehr als fünfundvierzig Prozent und eine Steigerung des Luftstroms von fünfundzwanzig Prozent gegenüber dem 9225-Modell, ohne die Drehzahl zu erhöhen.

3.2 Erreichen eines ultraleisen Betriebs durch niedrige Drehzahl und hohen statischen Druck

Aufgrund der statischen Druckvorteile der 9232-Struktur entwickelte China Chungfo Fan ein neues Betriebskonzept, das durch niedrige Drehzahl, hohen statischen Druck und großen Luftstrom gekennzeichnet ist.

Im aktualisierten Kühlsystem konnte der 9232-Lüfter den Luftwiderstand des Kondensators bei niedrigeren Drehzahlen problemlos überwinden, weshalb die Nenndrehzahl des Lüfters um nahezu zwanzig Prozent reduziert wurde. Nach den grundlegenden Gesetzen der Strömungsdynamik ist das aerodynamische Lüftergeräusch proportional zur fünften Potenz der Drehzahl. Diese moderate Geschwindigkeitsreduzierung führte direkt zu einem deutlichen Rückgang des Geräuschpegels.

Testergebnisse zeigten, dass nach der Einführung des geräuscharmen China Chungfo Fan 9232-Kühlschranklüfters die Schalldruckpegel im Nahfeld des Kühlschrankkühlfachs bei Volllast-Kühlbetrieb um 3,5 Dezibel reduziert wurden. Dies ermöglichte dem Kunden nicht nur die Erfüllung der neuesten europäischen Zertifizierungen für extrem niedrige Geräuschpegel, sondern verlieh seinen Produkten auch einen besonderen Ruf für leisen Betrieb bei Vorführungen in Einzelhandelsgeschäften.

3.3 Thermodynamische Optimierung des Kondensator-Wärmeaustauschs und COP-Steigerungen

Zusätzlich zur Geräuschreduzierung führte die Auswahl des 9232-Lüfters für den Kunden zu unerwarteten Energieeffizienzgewinnen. Da der starke Luftdruck des 9232 die thermischen Totzonen am Kondensator vollständig beseitigte, stieg die Wärmeübertragungseffizienz um achtzehn Prozent, wodurch die Verflüssigungstemperaturen um nahezu vier Grad Celsius gesenkt wurden.

In Dampfkompressions-Kältekreisläufen senkt eine Verringerung der Verflüssigungstemperatur das Druckverhältnis über dem Kompressor und reduziert die pro Einheit des Kältemittel-Massenstroms erforderliche mechanische Arbeit. Dieser Rückgang der Verflüssigungstemperatur verringerte die Leistungsbelastung des Kompressors, was zu einer deutlichen Verbesserung des Gesamtleistungskoeffizienten (COP) des Kühlsystems führte. Der gemessene tägliche Stromverbrauch sank um sechs Komma fünf Prozent, entsprach den im Juli 2026 umgesetzten internationalen Ökodesign-Richtlinien und sicherte den energieeffizienten Produkten des Kunden weltweit eine führende Wettbewerbsposition.

Abschnitt IV. Technische Kompetenz, HALT-Verifizierung und schnelle Problemlösungsfähigkeiten

Während dieser tiefgreifenden Partnerschaft mit dem globalen Haushaltsgerätegiganten fungierte China Chungfo Fan als Partner für das thermische Management auf Systemebene, der über den gesamten Produktentwicklungszyklus eingebunden war, und nicht lediglich als Anbieter von Lüfterhardware. Angesichts unerwarteter technischer Hindernisse und strenger Compliance-Benchmarks zeigte China Chungfo Fan außergewöhnliche technische Fähigkeiten und eine schnelle Umsetzung.

4.1 Vollständige CFD-Simulation und schnelle Prototypenentwicklung

In der frühen Entwicklungsphase arbeitete der Kunde unter einem äußerst engen Entwicklungszeitfenster mit weniger als vier Wochen für die Lüfterauswahl und Verifizierung. Die Verwendung traditioneller iterativer Zyklen aus Design, Werkzeugbau, Prototypenerstellung, Tests und Änderungen hätte die Lieferung qualifizierter Muster innerhalb der Frist unmöglich gemacht.

Das Ingenieurteam von China Chungfo Fan nutzte eine interne Datenbank für Strömungsdynamik und hochpräzise Plattformen für die Finite-Elemente-Analyse, um innerhalb von zweiundsiebzig Stunden nach Erhalt der CAD-Modelle des Kunden vollständige dreidimensionale Luftstrom- und Wärmefeldsimulationen abzuschließen. Die Simulation identifizierte Luftrezirkulationszonen und Totstellen im ursprünglichen Kanaldesign und führte zu umsetzbaren Empfehlungen zur Anpassung der internen Kanalwinkel. Gleichzeitig ermöglichte der Einsatz von Rapid Prototyping und präziser CNC-Bearbeitung China Chungfo Fan, innerhalb von fünf Tagen 9232-Mustereinheiten herzustellen und vorab zu testen, wodurch der Entwicklungszeitraum um nahezu sechzig Prozent verkürzt und der planmäßige Start der neuen Kühlschrankplattform des Kunden sichergestellt wurde.

4.2 Lösung niederfrequenter Strukturresonanzen

Während der ersten Tests der Prototypeneinheiten bemerkten Ingenieure in einem bestimmten Niedriggeschwindigkeitsbetriebsbereich ein schwaches niederfrequentes Brummgeräusch, das vom unteren Metallgehäuse des Kühlschranks ausging. Obwohl die gesamten Dezibelwerte des Geräuschs die Projektziele erfüllten, konnte diese subtile niederfrequente Anomalie bei empfindlichen Nutzern psychisches Unbehagen verursachen.

Ein Team aus Akustik- und Schwingungsexperten von China Chungfo Fan reiste mit hochpräzisen Spektrumanalysatoren und Laser-Vibrometern zum Forschungs- und Entwicklungszentrum des Kunden. Nach achtundvierzig Stunden kontinuierlicher Tests und Spektralzerlegung stellten die Experten fest, dass das Geräusch nicht von Lüfterlagern oder Motoreinheiten stammte, sondern von einer subtilen Resonanz zwischen der zweiten Harmonischen der Drehfrequenz des Lüftermotors und der natürlichen Strukturfrequenz der unteren Montagehalterung des Kühlschranks verursacht wurde.

Zur Behebung dieses Problems setzte China Chungfo Fan innerhalb von zwei Tagen eine doppelte Optimierungsstrategie um: Erstens glättete die Anpassung der Pulsweitenmodulationsfrequenz und der Stromanstiegsneigung im Motor-Treiber-IC das Ausgangsdrehmoment und beseitigte die Anregungskräfte in diesem Frequenzband direkt an der Quelle. Zweitens verschob die Anpassung der Shore-Härte und des physikalischen Dämpfungskoeffizienten der Gummi-Antivibrationspads an den Ecken des Lüfterrahmens die Resonanzfrequenz weg von den Betriebsharmonischen. Nach diesen Verbesserungen wurde das niederfrequente Brummen beseitigt und eine außergewöhnliche akustische Qualität erreicht.

4.3 HALT/ALT-Zuverlässigkeitsprüfung und Qualitätssicherung

Um eine zehnjährige wartungsfreie Haltbarkeit zu gewährleisten, unterzog China Chungfo Fan die 9232-Einheiten strengen HALT- und ALT-Prüfverfahren.

Die Einheiten wurden Temperaturwechselprüfungen unterzogen, bei denen von minus vierzig Grad Celsius bis plus fünfundachtzig Grad Celsius mit Anstiegsraten von über sechzig Grad pro Minute gewechselt wurde, gefolgt von kontinuierlichen Betriebstests bei fünfundachtzig Grad Celsius und fünfundachtzig Prozent relativer Luftfeuchtigkeit über eintausend Stunden. Der Feuchtigkeits- und Staubeindringschutz nach IP54 wurde durch Kammer-Sprühprüfungen verifiziert.

Zur Bewältigung der Großserienlieferung integrierte China Chungfo Fan automatisierte Montagelinien mit Online-Systemen zur dynamischen Auswuchtung. Jede Lüftereinheit durchläuft vor dem Versand eine hundertprozentige Kalibrierung der dynamischen Balance, elektrische Tests und akustische Prüfungen in schalltoten Kammern. Durch dieses Qualitätsmanagementsystem lieferte China Chungfo Fan über zwei Millionen Kühlschrank-Kühllüftereinheiten ohne eine einzige Chargenablehnung, hielt die Feldausfallrate unter einstelligen PPM-Werten und erhielt die Auszeichnung des Kunden als Strategischer Lieferant des Jahres.

Abschnitt V. Umfassende Ergebnisse und quantifizierter Vergleich der Testdaten

Durch die Integration des kundenspezifischen geräuscharmen 9232-Kühlschranklüfters und der von China Chungfo Fan entwickelten Systemlösung erzielte die neueste Generation hochwertiger Einbaukühlschränke des Kunden deutliche Verbesserungen bei allen wichtigen Leistungskennzahlen.

Die folgende Datenübersicht vergleicht die Leistungskennzahlen des ursprünglichen Referenzlüfters, der optimierten 9225-Lösung und der finalen 9232-Lösung:

Die maximale Oberflächentemperatur des Kondensators betrug bei der herkömmlichen Lüfterkonfiguration zweiundsechzig Komma fünf Grad Celsius, sank mit der 9225-Lösung auf achtundfünfzig Komma null Grad Celsius und fiel mit der 9232-Lösung weiter auf dreiundfünfzig Komma fünf Grad Celsius. Das tägliche Tastverhältnis des Kompressorbetriebs lag beim herkömmlichen Lüfter bei fünfundsechzig Prozent, erreichte bei der 9225-Konfiguration achtundfünfzig Prozent und sank mit der 9232-Lösung auf fünfzig Prozent. Das Betriebsgeräusch unter Volllast betrug beim herkömmlichen Lüfter siebenunddreißig Komma acht Dezibel, bei der 9225-Lösung fünfunddreißig Komma zwei Dezibel und erreichte mit der 9232-Einheit zweiunddreißig Komma sechs Dezibel. Der tägliche Gesamtstromverbrauch sank von eins Komma fünfundzwanzig Kilowattstunden pro vierundzwanzig Stunden bei der Referenzkonfiguration auf eins Komma zwölf Kilowattstunden mit der 9225-Einheit und erreichte mit der 9232-Einheit null Komma achtundneunzig Kilowattstunden.

Diese verifizierten Leistungskennzahlen ermöglichten dem Kunden, erstklassige europäische Zertifizierungen für extrem niedrigen Energieverbrauch und leisen Betrieb zu erhalten, verdoppelten das Verkaufsvolumen im ersten Marktjahr des Produkts und festigten die Marktposition des Kunden im Premium-Kühlbereich.

Abschnitt VI. Tiefgehende technische FAQ (häufig gestellte Fragen)

Frage Eins: Warum wurde für diese Einbaukühlschrankanwendung ein Formfaktor von zweiundneunzig Millimetern gegenüber Lüftern mit achtzig Millimetern oder einhundertzwanzig Millimetern gewählt? Antwort: Die Auswahl des zweiundneunzig Millimeter großen Formfaktors stellt ein optimales Gleichgewicht zwischen Platzbedarf, statischer Druckfähigkeit und akustischer Abstrahlfläche dar. Ein achtzig Millimeter großer Lüfter verfügt über eine unzureichende Blattfläche und benötigt höhere Drehzahlen von über dreitausend RPM, um die hohe Impedanz des Kondensators zu überwinden, was unakzeptable hochfrequente BPF-Geräusche verursacht. Umgekehrt überschreitet ein einhundertzwanzig Millimeter großer Lüfter die maximale vertikale Höhe, die im komprimierten unteren Kompressorfach moderner Einbaukühlschränke verfügbar ist. Die Abmessung von zweiundneunzig Millimetern passt perfekt in die räumliche Begrenzung und liefert gleichzeitig die erforderlichen Druckreserven bei niedrigeren Drehzahlen.

Frage Zwei: Wie bewältigt der 9232-Lüfter die langfristige Staubansammlung auf den Laufradschaufeln, ohne ein dynamisches Ungleichgewicht zu verursachen? Antwort: Staubansammlungen führen zu Rotationsvibrationen, wenn die Partikelhaftung ungleichmäßig über die Schaufeloberflächen verteilt auftritt. China Chungfo Fan wirkt dem durch Oberflächenchemie und aerodynamische Profilierung entgegen. Die Laufradoberflächen werden während des Formprozesses antistatisch behandelt, um die elektrostatische Staubanziehung zu verhindern. Darüber hinaus erzeugt die vorwärts gekrümmte Schaufelgeometrie während des Betriebs eine hohe Grenzschichtgeschwindigkeit über die Schaufelfläche, wodurch eine kontinuierliche selbstreinigende aerodynamische Scherspannung entsteht, die Öl- und Staubablagerungen verhindert.

Frage Drei: Welche spezifische Motorschutzmaßnahme verhindert Feuchtigkeitsschäden durch Kondensationszyklen beim Abtauen? Antwort: China Chungfo Fan setzt einen mehrstufigen Ansatz zur Feuchtigkeitsisolierung ein. Motorstatoren werden einer vollständigen Vakuumdruckimprägnierung oder einer vollständigen Harzverkapselung des Gehäuses unterzogen, wodurch Kupferwicklungen und Kernlaminierungen von Feuchtigkeit isoliert werden. Lötstellen der Anschlussdrähte werden mit wasserdichter Vergussmasse abgedichtet, und die beiden Kugellager verwenden Kontaktdichtungen aus Gummi in Kombination mit hydrophobem Fett, wodurch das Eindringen von Feuchtigkeit während der Verdunstungszyklen von Abtaukondensat verhindert wird.

Abschnitt VII. Fazit und zukünftiger Ausblick

Da sich die globale Haushaltsgeräteindustrie im Jahr 2026 zunehmend in Richtung ultrahoher Energieeffizienz und geräuscharmen Betriebs entwickelt, hat China Chungfo Fan durch tiefgehende Branchenkenntnisse, Strömungsdynamik-Engineering und kundenorientierte Umsetzung seine Fähigkeiten als globaler Anbieter von Lösungen für das Wärmemanagement unter Beweis gestellt.

Vom spezialisierten Modell 9225 mit dreidimensional gekrümmten Schaufeln für Anwendungen mit begrenztem Platzangebot bis zum 9232-Kühlschranklüfter mit 92 mm, der den Luftströmungswiderstand überwindet, um statischen Druck und Geräuschpegel auszugleichen, treibt China Chungfo Fan weiterhin die Leistungsstandards voran. Durch die Bereitstellung zuverlässiger Kühlschranklüfter mit geringer Geräuschentwicklung, unterstützt durch reaktionsschnelles technisches Engineering, half China Chungfo Fan seinem Kunden, Herausforderungen beim Wärmemanagement und bei der Geräuschreduzierung in Einbaukühlschränken zu lösen und dadurch die allgemeine Produktwettbewerbsfähigkeit zu steigern.

In Zukunft bleibt China Chungfo Fan der Weiterentwicklung von Technologien für das Wärmemanagement, der Ausweitung strategischer Partnerschaften mit Haushaltsgeräte- und Industriekunden weltweit sowie der Bereitstellung effizienter, leiser und langlebiger Kühllüfterlösungen verpflichtet, um die nachhaltige Entwicklung weltweit zu unterstützen.
