Prolog: Ein technischer Dialog in Eurasien

Im Bereich der gewerblichen Küchenausstattung sind deutsche Unternehmen seit jeher für ihre Präzision, Sorgfalt und Systematisierung bekannt. Die HOBART GmbH (ein Pseudonym zum Schutz der Kundendaten, das Geschäftsmodell entspricht jedoch vollständig dem realen Fall) mit Sitz in Bayern ist ein Paradebeispiel dafür. Das Unternehmen ist nicht nur ein Geschirrspülerhersteller, sondern versteht sich als Systemlösungsexperte für den Spülprozess in Großküchen. Die Philosophie von HOBART ist es, Kunden durch die Integration hochwertiger Hardware, spezialisierter Reinigungsmittel, digitaler Services und flexibler Geschäftsmodelle ein effizientes, hygienisches, wirtschaftliches und sorgenfreies Spülerlebnis zu ermöglichen.

Im Jahr 2023 stieß das Forschungs- und Entwicklungsteam von HOBART bei der Modernisierung seiner gewerblichen Geschirrspüler der nächsten Generation auf ein seit Langem bestehendes technisches Problem: die Wärmeableitung und Wasserdichtigkeit in der heißen und feuchten Umgebung des Spülraums. Herkömmliche Axialventilatoren, die unter diesen extremen Bedingungen mit über 60 °C und nahezu gesättigter relativer Luftfeuchtigkeit kontinuierlich arbeiten, wiesen häufig Lagerschäden, Kurzschlüsse in den Wicklungen oder einen starken Luftstromabfall bereits nach 3.000 Betriebsstunden auf. Dies führte nicht nur zu Ausfallzeiten der Geschirrspüler und einer reduzierten Reinigungsleistung, sondern konnte aufgrund unzureichender Wärmeableitung auch die elektronischen Steuermodule beschädigen und damit dem Versprechen des „Systemlösungsexperten“ auf „Effizienz und sorgenfreien Betrieb“ für seine Kunden gravierend widersprechen.

So begann die Suche nach dem passenden Produkt in ganz Eurasien. Die Einkaufs- und Technikteams von HOBART, die strengen deutschen Standards folgten, prüften Partner weltweit. Schließlich fiel die Wahl auf China Chungfo Fan im Perlflussdelta. Nach drei Werksbegehungen, Labortests und dreimonatiger Zuverlässigkeitsprüfung entschied sich HOBART für den 30290 Crossflow EC-Lüfter als Standardkühlsystem für alle gewerblichen Geschirrspüler und unterzeichnete einen fünfjährigen Rahmenvertrag.

Dieser Artikel dokumentiert diesen beispielhaften Fall der deutsch-chinesischen Fertigungskooperation umfassend anhand von sechs Dimensionen: Ursprung der Zusammenarbeit, Produkteigenschaften, Produktionslinienkapazitäten, Gründe für die Auswahl, Episoden und Lösungen sowie Wertschöpfung.

Kapitel 1: Die Entschlüsselung des Bedarfs – Die strenge Logik eines deutschen „Systemlösungsexperten“

Um zu verstehen, warum HOBART sich letztendlich für Chungfo entschieden hat, muss man zunächst dessen einzigartiges Geschäftsmodell begreifen.

Zu den Kunden von HOBART zählen große Hotelzentralen, Restaurantketten, Schulkantinen, Krankenhauscaterings und viele mehr. Für diese Kunden bedeutet jede Minute, in der eine Spülmaschine ausfällt, dass Hunderte von Geschirrteilen nicht gespült werden können, was potenziell die gesamte Gastronomiekette beeinträchtigt. Daher ist HOBARTs Positionierung als „Experte für Systemlösungen“ nicht nur ein Slogan, sondern ein konkretes Leistungsversprechen, das auf vier Säulen basiert:

Hochwertige Hardware: Der Geschirrspüler selbst muss eine Lebensdauer nach Gewerbestandard (10+ Jahre) aufweisen und über eine fehlertolerante Konstruktion für wichtige Komponenten verfügen.

Spezialchemikalien: Bereitstellung von schaumarmen, hocheffizienten und umweltfreundlichen Reinigungsmitteln und Klarspülern.

Digitale Dienste: Echtzeitüberwachung von Wassertemperatur, Reinigungsmittelkonzentration und Gerätestatus über IoT-Sensoren, wodurch frühzeitige Störungswarnungen ermöglicht werden.

Flexible Geschäftsmodelle: Wir bieten verschiedene Optionen wie Leasing, Bezahlung pro Wäsche und Komplettservice-Pakete an, damit sich unsere Kunden auf ihr Kerngeschäft im Gastronomiebereich konzentrieren können.

In diesem geschlossenen Geschäftssystem ist die Zuverlässigkeit jedes Teilsystems von entscheidender Bedeutung. Der Lüfter im elektronischen Steuerschrank des Geschirrspülers mag unbedeutend erscheinen, bestimmt aber direkt die Lebensdauer der digitalen Steuerplatine, des Wechselrichters und der Leistungsmodule. Das technische Datenblatt von HOBART legt fünf strenge Anforderungen an den Lüfter fest:

Hochtemperaturbeständigkeit: Betriebstemperaturbereich von -10°C bis +70°C, mit kontinuierlichem Betrieb bei 65°C für 20.000 Stunden ohne Ausfall.

Wasser- und Feuchtigkeitsbeständigkeit: Muss mindestens die Schutzart IP54 erreichen und dem Eindringen von heißem Dampf in den Geschirrspüler widerstehen.

Hoher Luftdurchsatz bei geringem Geräuschpegel: Luftdurchsatz ≥200 CFM, Geräuschpegel unter 50 dB(A) für den Einsatz in offenen Küchen.

Energieeffizienz & Drehzahlregelung: Unterstützt 0-10V- oder PWM-Drehzahlregelung, Kompatibilität mit EC-Motoren und eine Gesamtenergieeffizienz, die den EU-ERP-Richtlinien entspricht.

Lebensdauer & Garantie: Ausgelegte Lebensdauer ≥50.000 Stunden, mit einer Garantiezeit von mindestens 3 Jahren.

Vor der Bewertung von Chungfo hatte HOBART Ventilatoren von drei europäischen und zwei asiatischen Marken getestet. Die europäischen Marken erfüllten zwar die Leistungsanforderungen, waren aber extrem teuer und hatten Lieferzeiten von bis zu zwölf Wochen. Die asiatischen Marken boten zwar Preisvorteile, fielen aber in der Regel bei den Tests auf Wasserdichtigkeit und hohen Temperaturen sowie hoher Luftfeuchtigkeit durch. Dann sahen sie den Chungfo 30290 Crossflow EC-Ventilator.

Kapitel 2: Kernprodukt – Technische Details des 30290 Crossflow EC-Lüfters

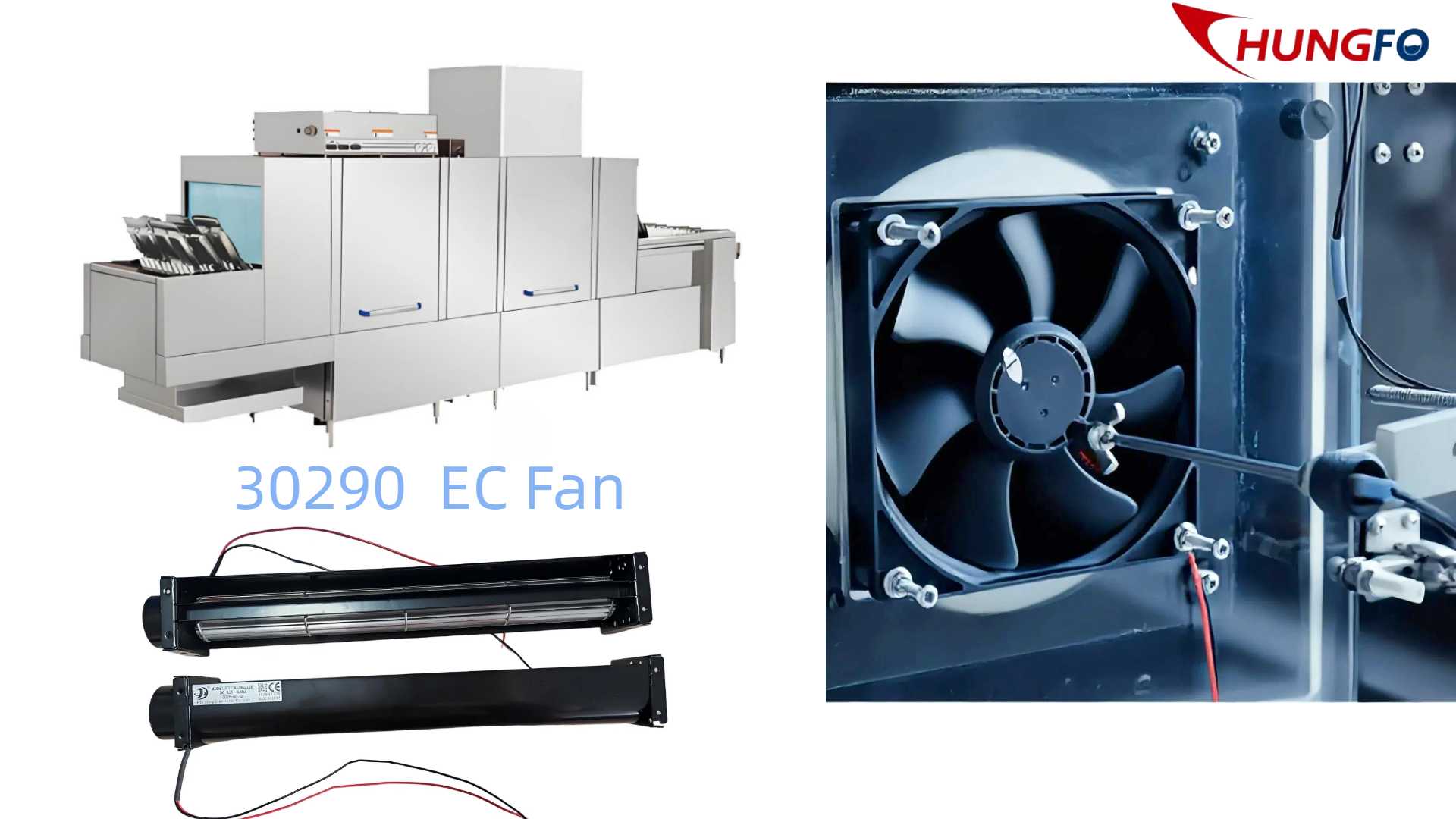

Der 30290 EC Crossflow-Ventilator ist ein Flaggschiffprodukt von China Chungfo Fan, das speziell für Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit wie gewerbliche Geschirrspüler, Dampfgarer und industrielle Mikrowellen entwickelt wurde. Die Bezeichnung „30290“ steht für einen Rotor mit 30 mm Durchmesser und 290 mm Länge, während „EC“ auf den Einsatz eines hocheffizienten, bürstenlosen Gleichstrommotors mit Außenläufer hinweist.

I. Warum ein Querstromlüfter?

Herkömmliche gewerbliche Geschirrspüler verwenden meist Axial- oder Radialventilatoren. Axiallüfter Trotz hohem Luftdurchsatz weisen sie einen niedrigen statischen Druck auf und können lokale Wirbel erzeugen, da die Luft direkt auf die Steuereinheit trifft. Radialventilatoren bieten zwar hohen Druck, sind aber sperrig und laut. Querstromlüfter bietet einzigartige Vorteile: Die Luft durchströmt das Laufrad zweimal radial und bildet so einen flachen, gleichmäßigen und weitreichenden laminaren Luftstrom. Dieser Luftstrom eignet sich ideal für den Einbau im schmalen Elektronikfach auf der Oberseite des Geschirrspülers und sorgt für eine gleichmäßige Kühlung der gesamten Bedieneinheit ohne Kühllücken.

Der Forschungs- und Entwicklungsingenieur von HOBART stellte nach Vergleichstests fest: „Der Querstromlüfter 30290 von Chungfo reduzierte die Temperaturdifferenz im Schaltschrank von ±8°C auf ±2°C. Dies ist eine revolutionäre Verbesserung für die Lebensdauer von Elektrolytkondensatoren und IGBT-Modulen.“

II. Energieeffizienz und Intelligenz des EC-Motors

Der in diesem Lüfter verbaute EC-Motor (elektronisch kommutierter bürstenloser Gleichstrommotor) verfügt über einen intelligenten Steuerchip und spart im Vergleich zu herkömmlichen Wechselstrommotoren 40–60 % Energie. Das digitale Servicesystem von HOBART passt die Lüfterdrehzahl direkt über PWM-Signale an und moduliert den Kühlluftstrom dynamisch in Abhängigkeit von der aktuellen Geschirrspülerlast (Spülmenge, Wassertemperatur, Umgebungstemperatur). Im Nachtbetrieb läuft der Lüfter beispielsweise geräuschlos mit 20 % Drehzahl und hält den Staub fern; während der Spitzenzeiten läuft er mit voller Drehzahl, um eine Überhitzung des elektronischen Steuerungssystems zu verhindern.

III. Durchbruch bei wasserdichten Lüftertechnologie

Dies war der beeindruckendste Aspekt für das HOBART-Team. Chungfo hält bis zu zwölf Gebrauchsmusterpatente im Bereich wasserdichter Lüfter. Der Querstromlüfter 30290 EC verfügt über eine dreifache wasserdichte Konstruktion:

Statorverguss: Die gesamte Statorspule ist vollständig mit hochwärmeleitfähigem Epoxidharz versiegelt, wodurch verhindert wird, dass Feuchtigkeit mit den Wicklungen in Kontakt kommt.

Labyrinthwellenabdichtung: Zwischen der rotierenden Welle und dem Lagergehäuse sind drei gewundene Labyrinthnuten angebracht, die zusammen mit lebensmittelgeeignetem Schmierfett das Eindringen von Wasser selbst bei Hochdruckwasserstrahlreinigung verhindern.

Ablauflöcher und Führungsnuten: Die Ablauflöcher befinden sich am Boden des Gehäuses, sodass versehentlich austretendes Kondenswasser schnell abfließen kann und sich nicht im Inneren des Motors ansammelt.

Bei einer Prüfung durch ein unabhängiges Labor (Berichtsnummer: CF-WT-30290-2309) blieb der Isolationswiderstand des Lüfters nach 1.000 Stunden Dauerbetrieb in einer 70°C heißen Dampfumgebung über 100 MΩ, wodurch die Schutzart IP56 (Staubschutzklasse 5, Wasserschutzklasse 6) erreicht wurde und die Anforderungen von HOBART bezüglich IP54 deutlich übertroffen wurden.

IV. Messdaten

Parameter: 30290 EC Crossflow-Ventilator HOBART-Anforderung Branchendurchschnitt

Maximaler Luftdurchsatz: 235 CFM ≥200 CFM 180 CFM

Maximaler statischer Druck: 12 mmH₂O ≥10 mmH₂O 8 mmH₂O

Geräuschpegel: 48 dB(A) @ 1 m ≤ 50 dB(A) 55 dB(A)

Maximale Betriebstemperatur: 75 °C 70 °C 60 °C

Schutzart: IP56 IP54 IP44

Auslegungslebensdauer: 60.000 Stunden 50.000 Stunden 30.000 Stunden

Die Leistung, die die Erwartungen übertraf, veranlasste HOBART dazu, den 30290 Crossflow EC-Ventilator endgültig in seine globale Stückliste (BOM) aufzunehmen.

Kapitel 3: Das Rückgrat der Industrie – China Chungfos Produktionslinie für große Industrieventilatoren

Nach seinem zweiten Besuch im Werk in Chungfo schrieb der Einkaufsleiter von HOBART in einem internen Bericht: „Wir sehen hier keine Montagelinie für Ventilatoren, sondern ein Präzisionsfertigungssystem, das auf höchste Zuverlässigkeit ausgelegt ist.“

China Chungfo Fan wurde 2004 gegründet und konzentriert sich seit 20 Jahren ausschließlich auf Ventilatorentechnologie. Um die Massenproduktion hochwertiger Industrieventilatoren wie beispielsweise des 30290 Querstrom-EC-Lüfter (290 mm Länge, 30 mm Rotordurchmesser – eine große Größe innerhalb der Kategorie der mittelgroßen Querstromventilatoren), investierte Chungfo in den Bau einer speziellen „Smart Production Line für Querstromventilatoren“. Hier sind die Kernmerkmale dieser Linie:

I. Vollautomatische Wickel- und Einfügewerkstatt

Der Motorstator eines Querstromventilators muss mit hauchdünnem Kupferdraht gewickelt werden. Chungfo setzte vollautomatische Wickelmaschinen von NITTOKU (Japan) ein, die eine Drahtdurchmessergenauigkeit von ±0,002 mm und einen Windungsfehler von unter 0,5 % gewährleisten. Im Vergleich zur manuellen Wicklung eliminiert die Automatisierung nicht nur das Risiko von Windungsschlussverbindungen durch Ermüdung der Bediener, sondern sichert auch eine Konsistenz von über 99,5 % bei Kupferwiderstand und -induktivität der Motoren. HOBART untersuchte die Motorparameter von drei aufeinanderfolgenden Chargen mit insgesamt 300 Ventilatoren und ermittelte einen Variationskoeffizienten (VK) von nur 1,2 %, weit unter dem Branchendurchschnitt von 5 %.

II. Online-Dynamikwuchten für spritzgegossene Laufräder

Das Laufrad eines Querstromlüfters besteht aus Dutzenden von Schaufeln, die im Spritzgussverfahren hergestellt werden. Chungfo verwendet Spritzgussmaschinen von ARBURG (Deutschland) und hat eigene Systeme zur Drucküberwachung im Spritzgussverfahren entwickelt, um eine gleichmäßige Dichte jeder einzelnen Schaufel zu gewährleisten. Entscheidend ist zudem, dass jedes einzelne Laufrad vor der Montage auf einer dynamischen Auswuchtmaschine mit zwei Ebenen geprüft wird. Der Querstromlüfter 30290 erreicht die dynamische Auswuchtklasse G2.5 (ISO 1940) mit einer Restunwucht von weniger als 0,03 g·mm. Dies bedeutet, dass die Schwingungsamplitude bei hoher Lüfterdrehzahl (3000 U/min) unter 0,02 mm liegt und somit einen dauerhaft geräuschlosen Betrieb des Geschirrspülers gewährleistet.

III. Vollfunktionsfähiger EC-Motorprüfstand

Jeder 30290-Querstrom-EC-Ventilator muss nach der Endmontage eine 36 Meter lange automatisierte Teststrecke durchlaufen. Die Tests umfassen:

Durchschlagsfestigkeitsprüfung (1500 V AC, Leckstrom <0,5 mA für 5 Sekunden)

Isolationswiderstandsprüfung (500 V DC, >100 MΩ)

Leistungs- und Stromprüfung (innerhalb von ±10 % der Nennspannung)

PWM-Geschwindigkeitsreaktionstest (0-100 % Tastverhältnis, Linearitätsfehler <2 %)

Wasserdichtigkeitstest (Simulation von IP56-Bedingungen, 10 Minuten lang mit Wasser besprüht)

Hochtemperatur-Alterungstest (Dauerbetrieb bei 75 °C über 72 Stunden)

Alle Testdaten werden automatisch in das MES-System hochgeladen und generieren einen eindeutigen QR-Code. Die Ingenieure von HOBART können den QR-Code auf jedem Ventilator scannen, um Produktionsdatum, Bediener, Testkurven und sogar den Lieferanten der verwendeten Lackdrahtcharge zu ermitteln.

IV. Sauberkeit und ESD-Kontrolle

Aufgrund der Empfindlichkeit elektronischer Steuerplatinen gegenüber Staub und statischer Elektrizität wird die Montagehalle für Querstromlüfter von Chungfo gemäß ISO 14644-1 Klasse 8 (Reinraum der Klasse 100.000) betrieben. Zusätzlich ist der gesamte Bereich mit antistatischem ESD-Bodenbelag ausgestattet, und die Mitarbeiter tragen antistatische Armbänder. Der Qualitätsauditor von HOBART war bei der ersten Werksprüfung überrascht festzustellen, dass die Sauberkeit in Chungfos Werkstatt sogar die einiger europäischer Zulieferer im Bereich medizinischer Elektronik übertraf.

V. Kapazität und flexibler Umrüstvorgang

Diese spezielle Produktionslinie kann 3.000 Einheiten des Crossflow-EC-Ventilators 30290 pro Tag fertigen. Dank des modularen Anlagendesigns von Chungfo lässt sich die Produktion zudem innerhalb von nur zwei Stunden auf andere Größen (z. B. 25060, 35120) umstellen. Dies bietet HOBART eine hohe Flexibilität, um auf saisonale Auftragsschwankungen zu reagieren – in Spitzenzeiten kann Chungfo vorübergehend zwei Standardlinien auf Crossflow-Ventilatorbetrieb umstellen und so eine maximale Tageskapazität von 6.000 Einheiten erreichen.

Kapitel 4: Die unersetzliche Wahl – Warum ein chinesischer Chungfo-Fächer?

Während des abschließenden Besprechungsgesprächs mit HOBART wurde dem Chungfo-Team eine direkte Frage gestellt: „Es gibt auch in Europa hervorragende Ventilatorenhersteller. Was sehen Sie als Ihre Kernvorteile?“ Die Antworten in den folgenden fünf Dimensionen führten schließlich zum Zuschlag für den Fünfjahresvertrag.

I. Produktqualität: Von „Erfüllt die Standards“ bis „Übertrifft die Erwartungen“

Das Qualitätsmanagementsystem von Chungfo ist nicht nur nach ISO 9001:2015 zertifiziert, sondern hat auch einen internen Standard für die „Null-Fehler-Lieferung“ speziell für die Ventilatorenindustrie etabliert. Für den Querstrom-EC-Ventilator 30290 forderte HOBART eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von 50.000 Stunden. Chungfos Zielvorgabe lag bei 60.000 Stunden, und in realen Typtests erreichten 12 zufällig ausgewählte Exemplare im beschleunigten Lebensdauertest über 75.000 Stunden. Darüber hinaus führt Chungfo an jeder Einheit eine 100%ige Ausgangsprüfung durch, anstatt der branchenüblichen AQL-Stichprobe. Dies bedeutet, dass HOBART Ventilatoren erhält, die alle umfassenden Prüfungen auf elektrische Eigenschaften, Geräuschentwicklung, Vibrationen und Wasserdichtigkeit bestanden haben.

II. 20 Jahre technische Expertise, ausschließlich auf Lüfter spezialisiert.

China Chungfo Fan wurde 2004 gegründet und blickt auf eine 20-jährige Geschichte zurück. In diesen 20 Jahren hat sich das Unternehmen ausschließlich auf Ventilatoren spezialisiert. Von frühen AC-Axialventilatoren bis hin zu den heutigen EC-Querstromventilatoren, Radialgebläsen und Turboventilatoren hat Chungfo über 300 Formen und mehr als 100 Patente entwickelt. Der Vorteil dieser vertikalen Fokussierung: Als HOBART eine Lösung für eine Umgebung mit 70 °C und hoher Luftfeuchtigkeit forderte, musste Chungfo nicht bei null anfangen. Stattdessen griff das Unternehmen auf eine 2015 für einen japanischen Medizintechnikkunden entwickelte Lösung für einen Hochtemperatur-Sterilisatorventilator aus seiner bestehenden Technologiebibliothek zurück und passte diese innerhalb von nur drei Wochen an. Diese Fähigkeit zur Technologiewiederverwendung ist etwas, das weder große Generalisten noch Startups bieten können.

III. Hoher Anteil an technischem Personal – der Motor der Innovation

Von den 450 Mitarbeitern Chungfos sind 118 im Bereich Forschung & Entwicklung und Konstruktion tätig, was über 26 % entspricht. Ein solches Verhältnis ist in der traditionellen Fertigung äußerst selten. Das Team besteht aus drei promovierten Wissenschaftlern (in Strömungsmechanik, Elektrotechnik und Materialwissenschaften), zwölf Masterabsolventen und zahlreichen erfahrenen Ingenieuren. Das technische Team von HOBART führte einst einen gemeinsamen Simulationsvergleich durch: Die Ingenieure von Chungfo optimierten mit ANSYS Fluent das Strömungsfeld des Querstromlüfters 30290 und steigerten so den Luftdurchsatz von anfänglich 210 CFM auf 235 CFM bei gleichzeitiger Geräuschreduzierung um 2,5 dB(A). Diese Optimierung erfolgte vollständig durch numerische Simulation ohne den Bau physischer Prototypen, wodurch sich der Entwicklungszyklus um sechs Wochen verkürzte.

IV. Nachgewiesene Erfahrung in der Betreuung globaler Großmarken

Die Kundenliste von Chungfo spricht für sich. Im Bereich der Großküchen ist Chungfo langjähriger Lieferant der ITW Food Equipment Group (zu der Marken wie Hobart und Traulsen gehören). In der Industrieautomation besteht eine enge Zusammenarbeit mit Siemens bei der Entwicklung von Motorlüftern. Im Bereich der Medizintechnik liefert Chungfo kundenspezifische Lüfter für bestimmte Bildgebungsgeräte von Philips. Auch Miele vertraut bei Haushaltsgeräten auf Chungfo.
