1. Eine neue Ära kompakter Wärmeentwicklung: Warum 40-mm-Lüfter immer wichtiger werden?

In der heutigen Elektronikentwicklung sind Miniaturisierung und hohe Integration von Geräten unumkehrbare Trends. Von 5G-Mikrobasisstationen und KI-Edge-Computing-Systemen bis hin zu hochauflösenden Netzwerk-Videorekordern – Ingenieure integrieren immer leistungsstärkere Rechenkerne in immer kleinere Bauformen. Die daraus resultierende hohe Wärmeentwicklung stellt jedoch einen Engpass dar, der die Systemleistung beeinträchtigt. In diesem Zusammenhang hat sich der 40-mm-Mikrolüfter mit seiner extrem geringen Größe als nützliches Werkzeug für Hardware-Ingenieure erwiesen, um Herausforderungen im Wärmemanagement zu meistern.

Herkömmliche Wärmekonzepte gehen davon aus, dass der Luftstrom proportional zur Lüftergröße ist. Um ein größeres Abluftvolumen zu erzielen, sind üblicherweise 80-mm-, 120-mm- oder sogar noch größere Lüfter erforderlich. In vielen kompakten Anwendungen lassen sich jedoch aufgrund der strengen Gehäuseabmessungen keine großformatigen Komponenten unterbringen. Daher müssen 40-mm-Lüfter die herkömmlichen physikalischen Grenzen überwinden und eine extrem hohe Luftstromeffizienz auf kleinstem Raum erreichen.

Dieses Ziel zu erreichen ist alles andere als einfach. Mikrolüfter stehen bei hohen Drehzahlen vor erheblichen aerodynamischen Herausforderungen, wie z. B. Wirbelbildung an den Schaufelspitzen, lokaler Rückströmung und hohem Geräuschpegel aufgrund der hohen Rotationsgeschwindigkeit. Wie sich Luftstrom und statischer Druck im begrenzten Raum von 40 mm durch innovative Schaufeldesigns, effiziente Motorantriebe und optimierte Gehäuseluftkanäle maximieren lassen, ist ein gemeinsames Forschungsthema für Wärmemanagement-Ingenieure weltweit.

2. Internationale Technologieangelegenheiten: Der Energieeffizienz-Sturm im Jahr 2026 in der globalen intelligenten Sicherheit und im Edge Computing

Die Diskussion über die aerodynamische Optimierung von 40-mm-Lüftern ist untrennbar mit den jüngsten internationalen Technologieentwicklungen verbunden. In der ersten Hälfte des Jahres 2026 erlebten künstliche Intelligenz und IoT-Technologien weltweit einen neuen Boom, insbesondere in Europa, Amerika und im asiatisch-pazifischen Raum, wo beispiellos strenge Energieeffizienzstandards für Überwachungs- und Edge-Computing-Systeme mit hoher Netzwerkdichte eingeführt wurden.

Im Mai 2026 verabschiedete die Europäische Union offiziell die Durchführungsbestimmungen für die neue Fassung der Verordnung über nachhaltiges Produktdesign (ESPR). Diese Verordnung ordnet erstmals IT-Hardware für kleine und mittlere Unternehmen sowie Sicherheitsüberwachungstechnik für den 24/7-Betrieb einem strengen Bewertungsrahmen für Energie- und Wärmeeffizienz zu. Die neuen Bestimmungen legen explizit fest, dass ab 2026 alle Netzwerkaufzeichnungs- und Edge-Computing-Geräte, die auf dem europäischen Markt eingeführt werden, ihre Energieeffizienz im Standby- und Volllastbetrieb um mehr als 15 % steigern müssen und der Stromverbrauch des Wärmesystems einen bestimmten Anteil des Gesamtstromverbrauchs des Geräts nicht überschreiten darf.

Diese neue internationale Richtlinie hatte direkte Auswirkungen auf das Hardware-Design. Früher griffen viele Ingenieure bei hoher Wärmeentwicklung blindlings zu extrem leistungsstarken Lüftern und nahmen dafür einen höheren Stromverbrauch in Kauf. Angesichts der neuen Energieeffizienzstandards von 2026 hat sich dieser radikale Ansatz jedoch vom Markt verdrängt. Ingenieure müssen nun im Mikro-40-mm-Gehäuse einen höheren und konzentrierteren Luftstrom bei geringerem Stromverbrauch erzeugen. Insbesondere bei intelligenter Sicherheitstechnik ist ein energieeffizienter, leistungsstarker Lüfter für Kamera-NVRs (Netzwerk-Video-Recorder) zum Schlüssel für die Erlangung internationaler Umweltzertifizierungen geworden.

Da die Auflösung intelligenter Kameras weltweit auf 8K gestiegen ist, müssen Netzwerk-Videorekorder (NVRs) im Backend Dutzende Kanäle mit hochauflösenden Videostreams gleichzeitig verarbeiten und lokale KI-Verhaltensanalysen durchführen. Ihre internen Steuerchips, Festplatten-Arrays und Leistungsmodule erzeugen in den beengten Gehäusen eine vervielfachte Wärmeentwicklung. Ohne gezielte Konvektion durch präzise Luftkanäle und leistungsstarke 40-mm-Mikrolüfter drosselt das System innerhalb weniger Minuten die Frequenz oder stürzt sogar ab. Daher hat die aerodynamische Optimierung von 40-mm-Lüftern aufgrund internationaler Richtlinien und technologischer Weiterentwicklungen höchste Priorität im Hardware-Design von 2026.

3. Aerodynamische Grundprinzipien zur Maximierung des Luftstroms in 40-mm-Lüftern

Um den Luftdurchsatz (CFM) auf einer extrem kleinen Projektionsfläche von 40 mm × 40 mm zu maximieren, ist ein tiefes Verständnis der aerodynamischen Eigenschaften von Mikrolüftern unerlässlich. Ein Lüfter ist im Wesentlichen ein mechanisches Gerät, das elektrische Energie in kinetische Energie eines Fluids umwandelt. Sein Luftdurchsatz und sein statischer Druck (mmH₂O) werden streng durch die physikalische Geometrie und die Gesetze der Strömungsmechanik bestimmt.

Zunächst wird die Schaufelgeometrie optimiert. Bei herkömmlichen Großventilatoren bieten die Schaufeln ausreichend Oberfläche, um stabile Druckunterschiede zu erzeugen. Bei einem 40-mm-Ventilator ist die Schaufellänge extrem kurz, wodurch der Unterschied in der linearen Geschwindigkeit zwischen Schaufelfuß und Schaufelspitze sehr groß ist. Um Luftstau oder Rückströmung am Schaufelfuß zu vermeiden, verwenden moderne Mikroventilatoren Konstruktionen mit großem Verdrillungswinkel und variabler Sehnenlänge. Durch die stufenlose Winkeländerung von der Wurzel zur Spitze erreicht die gesamte Schaufel bei unterschiedlichen linearen Geschwindigkeiten das optimale Verhältnis von Auftrieb zu Widerstand. Dies gewährleistet eine gleichmäßige und maximale Luftverteilung.

Zweitens ist die Reduzierung des Spalts zwischen Schaufelspitze und Gehäuse entscheidend. Strömungsmechanische Untersuchungen zeigen, dass beim Betrieb eines Lüfters Luft auf der Hochdruckseite (Abluftseite) des Schaufelblatts den Spalt zwischen Schaufelspitze und Gehäuse umgeht und zur Niederdruckseite (Ansaugseite) zurückströmt, wodurch ein Spitzenwirbel entsteht. Dies führt nicht nur zu erheblichen Energieverlusten und einer Schwächung des Gesamtluftstroms, sondern erzeugt auch deutliche Turbulenzgeräusche. Bei der Konstruktion eines 40-mm-Lüfters kann die Begrenzung des Spalts zwischen Schaufelspitze und Gehäuse auf 0,2 mm oder sogar 0,15 mm diesen Rückstrom effektiv verhindern und den statischen Druck des Lüfters deutlich verbessern. Dadurch kann auch bei Systemen mit hoher Impedanz ein hohes Abluftvolumen aufrechterhalten werden.

Schließlich kommt es auf das richtige Verhältnis von Nabe zu Spitze an. Um leistungsstarke Motoren unterzubringen, benötigen 40-mm-Lüfter oft eine große Nabe. Eine zu große Nabe verringert jedoch die effektive Strömungsfläche (Ringfläche) für die Luftzirkulation. Daher müssen Ingenieure ein optimales Verhältnis finden zwischen „größerem Motor für höhere Drehzahlen“ und „kleinerer Nabe für mehr Platz im Luftkanal“. Durch den Einsatz von Seltenerdmagneten mit hohem magnetischem Energieprodukt lässt sich ein extrem hohes Drehmoment bei gleichzeitig reduziertem Motorvolumen (kleinerer Nabe) erzielen. Dies ist die physikalische Grundlage für eine hocheffiziente Wärmeableitung.

4. Fünf zentrale Konstruktionsstrategien für Ingenieure zur Maximierung des Luftstroms

Im eigentlichen Hardware-Forschungs- und Entwicklungsprozess sowie bei der Systemintegration können Hardware-Ingenieure die Ablufteffizienz von 40-mm-Lüftern durch spezifische technische Mittel in den folgenden fünf Dimensionen bis an die Grenze ausreizen.

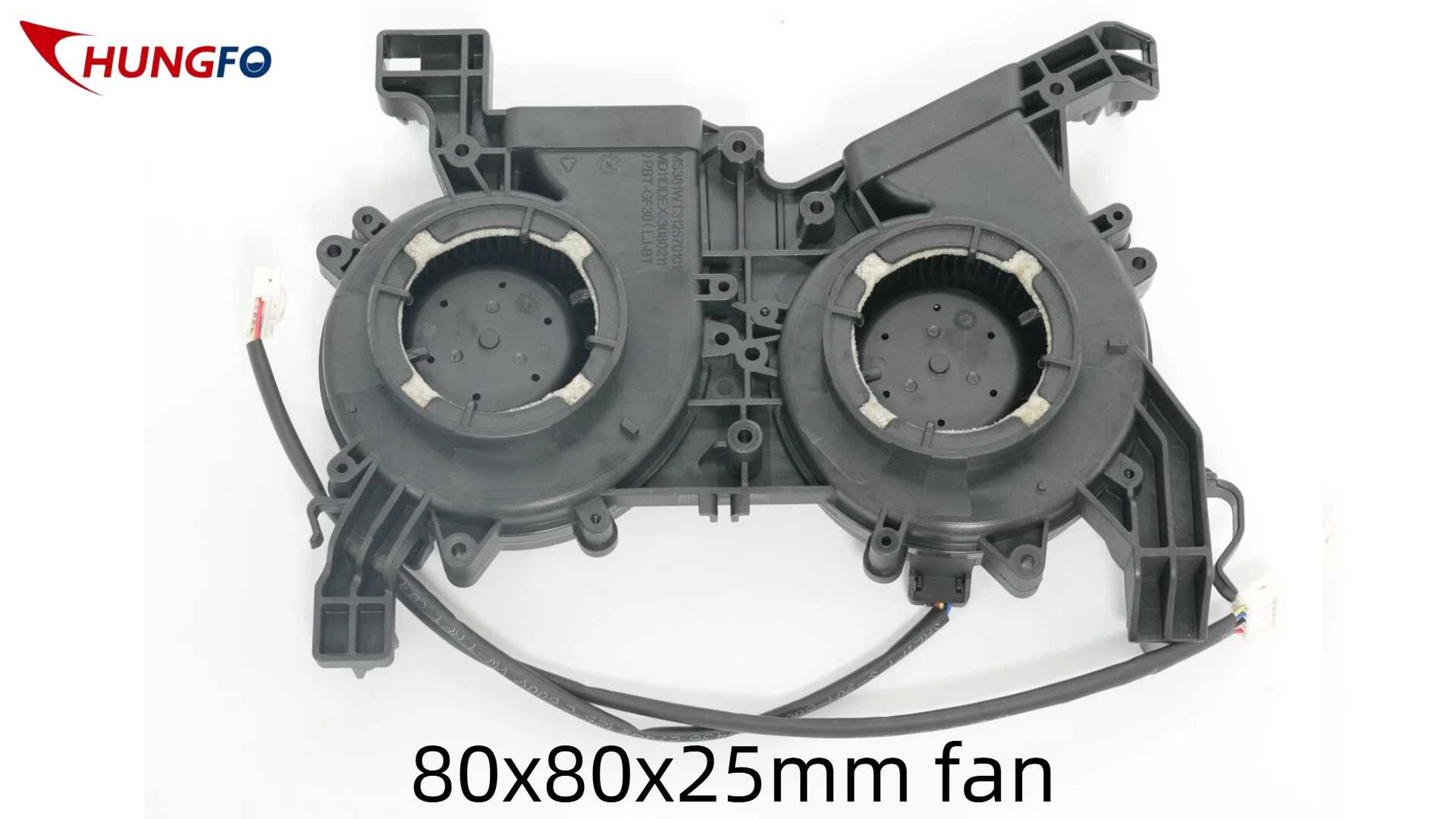

Wählen Sie zunächst eine Kombination aus extrem hoher Drehzahl und Hochspannungsantrieb. Bei begrenzter Schaufelfläche ist die Erhöhung der Drehzahl der direkteste und effektivste Weg, den Luftstrom zu steigern. Um in dicht bestückten Anlagen eine leistungsstarke Abluft zu gewährleisten, setzen Hardware-Ingenieure üblicherweise auf Hochdrehzahl-Abluftventilatoren. Diese erreichen typischerweise Drehzahlen von 10.000 bis 15.000 U/min. Um diese hohen Drehzahlen zu unterstützen und eine stabile Stromversorgung des Motors sicherzustellen, hat sich der Einsatz eines 12-V-Abluftventilators in einem 12-V-Spannungssystem als Standardkonfiguration für industrielle und unternehmensweite Hardware etabliert. Die 12-V-Versorgung liefert ausreichend Strom, der in Kombination mit der präzisen Drehzahlregelung per Pulsweitenmodulation (PWM) die Drehzahl bei geringer Systemlast reduziert, um Energie zu sparen, und bei Volllast und Temperaturschocks blitzschnell auf Höchstdrehzahl ansteigt, um einen enormen Luftstrom zu erzeugen.

Zweitens empfiehlt sich der Einsatz eines Doppelkugellagersystems. Extrem hohe Drehzahlen führen zu massiver Lagerreibung und starker Hitzeentwicklung. Herkömmliche Gleitlager verlieren bei Drehzahlen über 8000 U/min aufgrund der schnellen Verdunstung und Alterung des Schmierstoffs rapide an Lebensdauer. Dies kann sogar zum Blockieren des Lüfters und zu Geräteausfällen führen. Doppelkugellager hingegen nutzen präzise Stahlkugeln für Rollreibung anstelle von Gleitreibung. Dadurch sind sie nicht nur für den Dauerbetrieb unter hoher Belastung mit Drehzahlen über 10.000 U/min geeignet, sondern auch hinsichtlich der Einbaurichtung flexibel (horizontal, vertikal oder geneigt). Ihre Lebensdauer beträgt über 70.000 Stunden bei Raumtemperatur und gewährleistet so die langfristige Zuverlässigkeit von Hochleistungsabluftanlagen.

Drittens werden für den Außenrahmen und den Führungsring bionische Designs verwendet. Der Außenrahmen dient nicht nur als Schutzhülle für den Lüfter, sondern auch als Luftstromführung. Durch die abgerundete Einlassöffnung (Einlassradius) wird der Ansaugwiderstand reduziert, wodurch die Luft gleichmäßiger zu den Lüfterblättern gesaugt wird. Auf der Auslassseite wandeln integrierte, feststehende Statorflügel den rotierenden Luftstrom in einen axialen, linearen Luftstrom um und transformieren so den dynamischen Druck in statischen Druck. Dies erhöht die Förderhöhe und die Durchdringungsleistung des Lüfters erheblich und ermöglicht eine effektive Abführung der internen Wärme tief im System.

Viertens: Optimale Korrektur durch dynamisches Auswuchten. Jede noch so geringe Massenunwucht eines Hochgeschwindigkeitsventilators führt bei Drehzahlen über 10.000 U/min, verstärkt durch die Zentrifugalkräfte, zu starken Vibrationen. Diese Vibrationen erzeugen nicht nur laute Geräusche, sondern führen auch zu einer vorzeitigen Ablösung der Luftströmung von der Grenzschicht an der Schaufeloberfläche. Dies verursacht starke Turbulenzen und schwächt den Luftstrom erheblich. Bei der Herstellung von 40-mm-Hochleistungsventilatoren setzt China Chungfo Fan präzise Zwei-Ebenen-Auswuchtgeräte ein, um an jedem Laufrad Korrekturen im Mikrogrammbereich vorzunehmen. Dadurch wird die Vibrationsamplitude auf ein Minimum reduziert und ein gleichmäßiger, stabiler Luftstrom gewährleistet.

Fünftens: Fortschritte in der Materialwissenschaft. Unter den starken Zentrifugalkräften bei über 10.000 U/min verformen sich herkömmliche Kunststoffflügel leicht oder dehnen sich sogar. Diese Verformung verändert das ursprünglich entworfene aerodynamische Profil, was zu erhöhtem Luftwiderstand und verringertem Luftdurchsatz führt. Moderne Hochleistungslüfter mit 40 mm Durchmesser verwenden daher standardmäßig mit Glasfasern verstärkte technische Kunststoffe (z. B. PBT + 30 % GF) für ihre Laufräder. Dieses Material zeichnet sich durch extrem hohe Steifigkeit und mechanische Festigkeit aus und widersteht Verformungen auch bei langfristig hohen Temperaturen und Drehzahlen. So wird sichergestellt, dass der Lüfter über seine gesamte Lebensdauer einen stabilen maximalen Luftdurchsatz liefert.

5. Typische industrielle Anwendungsszenarien für Hochleistungs-40-mm-Mikrolüfter

Optimierte Hochleistungslüfter mit 40 mm Durchmesser sind aufgrund ihrer Kombination aus extrem geringem Volumen, ultrahohem statischem Druck und beeindruckendem Luftdurchsatz in vielen modernen Hightech-Branchen unverzichtbar. Im Folgenden werden drei der typischsten Anwendungsbereiche genannt:

Der erste Bereich umfasst intelligente Sicherheitssysteme und Videoüberwachungssysteme für Unternehmen. Die zuvor erwähnten Kamera-NVR-Lüfter Der klassische Vertreter ist der NVR-Server. In großen Einkaufszentren, Verkehrsknotenpunkten oder Überwachungszentralen intelligenter Städte muss er rund um die Uhr mehrere Ultra-HD-Videostreams aufzeichnen. Da diese Geräte üblicherweise in geschlossenen Gehäusen mit geringer Stromstärke oder Serverracks installiert sind, ist die Umgebungstemperatur relativ hoch, und mehrere interne Festplatten der Enterprise-Klasse sowie die Haupt-SoCs bilden massive Wärmequellen. Ein hocheffizienter 40-mm-Lüfter saugt die Luft präzise aus den Spalten der Festplatten und den Kühlkörpern des Prozessors ab, selbst bei beengten Platzverhältnissen im Gehäuse. So wird die interne Wärme schnell abgeführt und gleichzeitig die Geräuschentwicklung streng kontrolliert, um Verbindungsabbrüche der Festplatten oder Datenbeschädigungen durch Überhitzung zu verhindern.

Der zweite Bereich umfasst 1U-Server und Blade-Server mit hoher Packungsdichte. In Rechenzentren von Unternehmen ist Platz gleichbedeutend mit Kosten. Die Rackhöhe eines 1U-Servers beträgt lediglich 44,45 mm, was bedeutet, dass die Größe der internen Kühlkomponenten 40 mm nicht überschreiten darf. In solchen hochdichten Servergehäusen mit hoher Impedanz sind die Platinen dicht mit Speichermodulen, Induktivitäten und leistungsstarken Haupt-CPU-Kühlkörpern bestückt. Daher müssen mehrere hochtourige Abluftlüfter parallel geschaltet werden, um eine Lüfterwand zu bilden. Mithilfe ihres hohen statischen Drucks pressen sie die Luft durch die massive Hardware und bilden so einen durchdringenden Luftkanal von der Vorder- zur Rückseite des Gehäuses, der kontinuierlich Hunderte von Watt Wärme aus dem Gehäuse abführt.

Der dritte Bereich umfasst industrielle Automatisierungssteuerung und intelligente Leistungsmodule. Mit der fortschreitenden Digitalisierung von Fabriken werden diverse Frequenzumrichter, Servoantriebe und leistungsstarke Embedded-Steuergeräte verstärkt in der Produktion eingesetzt. Um Staub und Feuchtigkeit zu vermeiden, sind diese Steuergeräte oft halboffen konstruiert, wodurch nur wenig Platz für Belüftung und Kühlung bleibt. Durch die Installation eines 12-V-Abluftventilator Am Abluftauslass können Ingenieure die Sicherheit und Flexibilität von Gleichstrom-Niederspannungssystemen nutzen, um eine leistungsstarke Abluft für wichtige elektronische Bauteile unter rauen industriellen Bedingungen zu gewährleisten. Dadurch wird eine Wärmeansammlung in den Schaltschränken wirksam verhindert, was die Ausfallraten der Geräte deutlich reduziert und die mittlere Betriebsdauer zwischen Ausfällen (MTBF) von Industrieanlagen verlängert.

6. Luftkanaldesign auf Systemebene: Wie lässt sich die Kühlleistung eines 40-mm-Lüfters um 200 % steigern?

Ein leistungsstarker 40-mm-Lüfter allein reicht nicht aus. Mängel in der Luftkanalkonstruktion des Gesamtsystems können die tatsächliche Abluftleistung des Lüfters erheblich beeinträchtigen. Ingenieure müssen daher bei der Konstruktion der Gesamtstruktur der Maschine die Gesetze der Strömungsmechanik berücksichtigen, um die Kühlleistung des Lüfters zu verdoppeln.

Zunächst muss das Prinzip des minimalen Luftwiderstands am Lufteinlass beachtet werden. Viele Ingenieure verwenden aus ästhetischen Gründen oder zur Staubabdichtung Lüftungsgitter mit extrem geringer Porosität. Dies führt dazu, dass der Ventilator beim Ansaugen von Luft einem enormen Unterdruckwiderstand ausgesetzt ist, was zu einer starken Unterversorgung und einem drastischen Abfall des tatsächlichen Luftstroms führt. Idealerweise sollte die effektive Perforationsrate sowohl der Einlass- als auch der Auslassöffnungen über 60 % liegen, und der Lochdurchmesser sollte ein ausgewogenes Verhältnis zwischen Luftwiderstand und Staubdichtigkeit gewährleisten. Gleichzeitig sollten abrupte 90-Grad-Drehungen des Luftstroms vor dem Eintritt in den Ventilator möglichst vermieden werden; stattdessen sollte ein gerader, gleichmäßiger Luftstrom vor dem Einlass gewährleistet sein.

Zweitens müssen die thermischen Strategien „Anblasen“ und „Abführen“ präzise definiert werden. Sollte der 40-mm-Lüfter in kompakten Elektronikgeräten die Wärmequelle direkt mit „Überdruck-Anblasen“ anvisieren oder am Gehäuserand platziert werden, um „Unterdruck-Abführen“ zu erzielen? Dies hängt von der internen Dichte des Systems ab. Sind die internen Komponenten relativ gering und die Wärmequelle (z. B. ein CPU-Kühlkörper) gut sichtbar, kann der Anblasmodus die Kühlrippen des Kühlkörpers mit einem Hochgeschwindigkeitsluftstrom direkt treffen und so die höchste Wärmeaustauscheffizienz erzielen. Ist das Innere jedoch extrem dicht bestückt (z. B. mit vielen Kabeln und Zusatzplatinen), erzeugt der Abführmodus einen allgemeinen Unterdruck im Gehäuse. Dadurch strömt kühle Außenluft auf natürliche Weise durch verschiedene Öffnungen ein und beseitigt so effektiver Wärmeverluste im Inneren.

Drittens muss eine „Luftstromkurzschlussbildung“ unbedingt vermieden werden. Dies ist der häufigste Fehler von unerfahrenen Ingenieuren. Wenn ein 40-mm-Lüfter am Gehäuse montiert ist und ein Spalt zwischen dem Lüfterrahmen und der Gehäuseöffnung besteht oder andere Gehäuseöffnungen zu nah am Lüfter liegen, kann die abgeführte warme Luft aufgrund von Druckunterschieden leicht wieder in den Lüfter zurückgesaugt werden. Diese lokal begrenzte, geringe Luftzirkulation durchströmt die internen wärmeerzeugenden Komponenten des Systems überhaupt nicht. Die Folge: Der Lüfter läuft zwar mit hoher Drehzahl, die Innentemperatur des Geräts bleibt jedoch hoch. Am besten lässt sich dieses Problem durch die Verwendung von Schaumstoff, Gummidichtungen oder Luftleitblechen lösen, um eine lückenlose Abdichtung zwischen dem Abluftbereich des Lüfters und dem internen Systemraum zu gewährleisten. So wird sichergestellt, dass die gesamte Abluft aus den kühlungsbedürftigen Kernbereichen im Inneren des Systems stammt.

7. China Chungfo Fan: Herausragendes technisches Erbe und Zukunftsperspektiven im Bereich der Mikrokühlung

Angesichts der stetig steigenden Anforderungen an hocheffiziente Mikrokühlung in der globalen Elektronikindustrie hat sich China Chungfo Fan als führender Anbieter von Thermosystemlösungen stets an der Spitze technologischer Innovationen positioniert. Im Bereich der Forschung und Entwicklung von Mikrolüftern mit einem Durchmesser von 40 mm und darunter hat das Unternehmen immense Forschungskapazitäten investiert und unzählige Herausforderungen in den Bereichen Strömungsmechanik und Präzisionsfertigung gemeistert.

China Chungfo Fan ist sich der Tatsache bewusst, dass die herausragende Leistung von Mikroventilatoren nicht nur auf theoretischen Konstruktionsplänen beruht, sondern auch maßgeblich von hochpräziser Formenfertigung und strengen Qualitätskontrollsystemen abhängt. Die Flügel eines 40-mm-Lüfter Die Bauteile sind extrem klein; selbst ein Fehler im Mikrometerbereich in der Form führt bei Drehzahlen über 10.000 U/min zu deutlichen aerodynamischen Unwuchten. Daher setzt das Unternehmen international führende CNC-Bearbeitungsanlagen und Spritzgusssysteme mit höchster Präzision ein, um sicherzustellen, dass jedes Laufrad, das das Werk verlässt, ein perfektes geometrisches Profil und eine extrem hohe Materialdichte aufweist. Gleichzeitig konnten durch die kontinuierliche Optimierung des elektromagnetischen Kreises des Motors elektromagnetische Störungen und der Stromverbrauch im Betrieb erfolgreich reduziert werden, wodurch die neuesten internationalen Standards für grüne, kohlenstoffarme und energiesparende Technologien bis 2026 erfüllt werden.

Mit Blick auf die Zukunft und dem zunehmenden Einzug von KI-Hardware in Edge-Terminals wird die Leistungsdichte elektronischer Geräte weiter steigen, und die Anforderungen an Mikrokühltechnologien werden enorm sein. China Chungfo Fan wird sich auch weiterhin der Entwicklung intelligenterer, effizienterer und langlebigerer Kühlprodukte widmen. Das Unternehmen forscht derzeit an einer neuen Generation von Mikrolüftern auf Basis neuartiger Verbundwerkstoffe und Magnetlagertechnologie. Ziel ist es, die Grenzen des Luftstroms im 40-mm-Format weiter zu überwinden und gleichzeitig die Geräuschentwicklung noch weiter zu reduzieren. Egal wie beengt die Platzverhältnisse im Gehäuse sind und wie hoch die thermischen Belastungen auch sein mögen – China Chungfo Fan wird Hardwareentwicklern weltweit stets die zuverlässigste und solideste Lösung für Wärmemanagement bieten.
