Bei der Auswahl eines DC-Fan Bei industriellen, elektronischen oder Kühlanwendungen ist eine der häufigsten Fragen von Kunden: „Benötigen Gleichstromlüfter eine spezielle Verkabelung?“

Die kurze Antwort lautet: nicht unbedingt, aber die Verdrahtungskonfiguration unterscheidet sich von herkömmlichen Verdrahtungen. Klimaanlagenlüfter und erfordert Beachtung der Polarität, der Spannung und der Steuersignalanschlüsse.

Dieser Artikel erklärt, wie Gleichstromlüfter verkabelt werden, was ihre Konfiguration auszeichnet und wie Unternehmen wie ChangFo die Installation vereinfachen und gleichzeitig Leistung und Sicherheit maximieren.

1. Die Grundlagen: Wie ein Gleichstromlüfter funktioniert

Ein Gleichstromlüfter (DC-Lüfter) arbeitet mit Gleichstrom, bei dem der Strom konstant in eine Richtung fließt. Er wandelt elektrische Energie mittels eines bürstenlosen Motors (BLDC) in mechanische Energie um und sorgt so für einen gleichmäßigen Luftstrom und effiziente Kühlung.

Im Gegensatz zu einem Wechselstromlüfter, der mit Wechselstrom betrieben wird und über einfache Zweidrahtanschlüsse (Phase und Neutralleiter) verfügt, verwendet ein Gleichstromlüfter typischerweise eine Drei- oder Vierdrahtkonfiguration, um eine präzise Drehzahlregelung und Leistungsüberwachung zu erreichen.

2. Typische Verdrahtungsarten für Gleichstromlüfter

Je nach Ausführung und Anwendung sind Gleichstromlüfter mit unterschiedlichen Verdrahtungskonfigurationen erhältlich:

Zweidraht-Gleichstromlüfter

Rotes Kabel: Pluspol (+)

Schwarzes Kabel: Minus (–)

Einfacher Stromanschluss; ideal für einfache Kühlaufgaben.

Dreiadriger Gleichstromlüfter

Rot: Positiv

Schwarz: Negativ

Gelb oder Weiß: Drehzahlmesser (RPM-Signal) zur Geschwindigkeitsrückmeldung.

Häufig verwendet bei Elektronikgeräten und Computerlüftern.

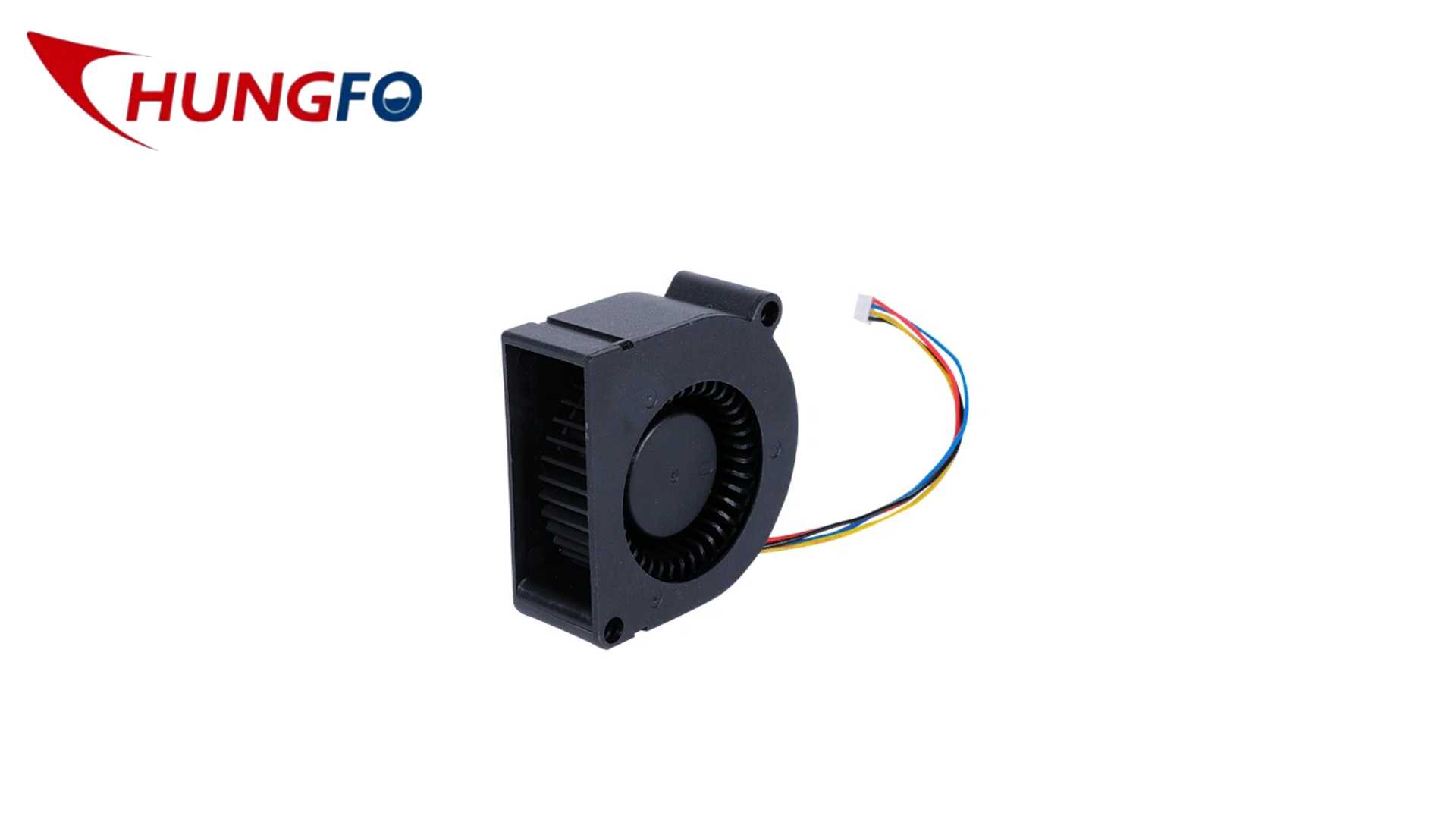

Vieradriger Gleichstromlüfter

Rot: Kraft (+)

Schwarz: Grund (–)

Gelb: Drehzahlmessersignal

Blau: PWM-Steuerleitung (Pulsweitenmodulation)

Ermöglicht eine präzise Drehzahlregelung und automatische Anpassung an Temperatur oder Last.

Gleichstromlüfter benötigen zwar nicht unbedingt eine „spezielle“ Verkabelung, aber für einen sicheren und effizienten Betrieb sind korrekte Pin-Anschlüsse und Steuerschaltungen erforderlich.

3. Spannung und Polarität: Wichtige Installationshinweise

Im Gegensatz zu Wechselstromlüftern, die einen weiten Eingangsspannungsbereich tolerieren (z. B. 110–240 V Wechselstrom), sind Gleichstromlüfter spannungsempfindlich.

Gängige Nennspannungen sind je nach Anwendung 5 V, 12 V, 24 V und 48 V.

Unsachgemäße Verkabelung – wie z. B. vertauschte Polarität oder falsche Spannung – kann zu Folgendem führen:

Motor durchgebrannt

Drehzahlschwankungen

Fehlfunktion des Controllers

Um die Zuverlässigkeit zu gewährleisten, verfügen die meisten industriellen Gleichstromlüfter von Herstellern wie ChangFo über einen Verpolungsschutz, der sicherstellt, dass der Lüfter auch bei Verdrahtungsfehlern sicher bleibt.

4. Benötigen Sie einen Controller oder einen Adapter?

In den meisten Fällen benötigen Gleichstromlüfter ein geregeltes Gleichstromnetzteil oder eine Treiberplatine.

Bei Systemen, die nur über Wechselstromeingang verfügen, wird ein Wechsel-Gleichstrom-Wandler verwendet, um die richtige Spannung zu liefern.

Für anspruchsvolle Anwendungen, wie z. B. industrielle Kühlventilatoren oder intelligente elektronische Systeme, können die Lüfter an ein PWM-Steuermodul oder einen Temperatursensor angeschlossen werden.

Dies ermöglicht eine automatische Drehzahlregelung – was sowohl die Kühlleistung als auch die Energieeffizienz verbessert.

5. Gleichstrom- vs. Wechselstrom-Lüfterverkabelung: Kurzer Vergleich

Ausstattung: Gleichstromlüfter, Wechselstromlüfter

Stromart Gleichstrom Wechselstrom

Gemeinsame Drähte 2–4 Drähte 2 Drähte

Spannungsbereich 5 V–48 V 110 V–240 V

PWM- oder Spannungsregelung, einfaches Ein-/Ausschalten

Rückkopplungssignal des Drehzahlmessers optional Keine Rückkopplung

Typische Anwendungsbereiche: Elektronik, Automatisierung, Präzisionskühlung, HLK (Heizung, Lüftung, Klimaanlage), Hochleistungskühlung

Obwohl Gleichstromlüfter etwas komplexer zu verkabeln sind, bieten sie eine überlegene Steuerung, Sicherheit und Effizienz – was sie ideal für moderne intelligente Geräte macht.

6. ChangFos verkabelungsoptimierte Lüfterlösungen

Bei ChangFo Electronic Technology Co., Ltd. verstehen wir, dass Kunden sowohl Leistung als auch einfache Installation schätzen.

Deshalb sind alle von uns hergestellten Gleichstromlüfter, Kühlventilatoren und Industrielüfter auf einfache Verdrahtung, stabile Spannungstoleranz und Plug-and-Play-Integration ausgelegt.

Unsere Vorteile:

Intelligentes Design: Vormarkierte Drähte mit farbcodierten Anweisungen.

Sicherheitsschutz: Eingebauter Verpolungs- und Überstromschutz.

Kundenspezifische Spannungsoptionen: 5 V, 12 V, 24 V, 48 V für verschiedene Systeme verfügbar.

Flexible Steuerung: Unterstützt PWM, Spannungsregelung oder temperaturbasierte Steuerung.

Ob Sie einen Lüfter in ein PCB-System, einen industriellen Schaltschrank oder ein Hochleistungs-Leistungsmodul integrieren, ChangFo-Lüfter gewährleisten Zuverlässigkeit von der Verkabelung bis zum Betrieb.

7. Schlussbetrachtung

Benötigen Gleichstromlüfter eine spezielle Verkabelung?

Nicht ganz – aber eine korrekte Verkabelung ist entscheidend für Leistung und Langlebigkeit.

Kenntnisse über die Verkabelung, die Spannung und die Steuerungsmethode des Lüfters gewährleisten eine reibungslose Installation und einen langlebigen Betrieb.

Da die Industrie weiterhin nach intelligenteren, leiseren und effizienteren Kühllösungen strebt, bleibt ChangFo bestrebt, fortschrittliche Lösungen anzubieten. Industrielüfter Lösungen, die die Einrichtung vereinfachen und gleichzeitig außergewöhnliche Ergebnisse liefern.
