1.Kurze Antwort

Edge-Rechenzentren werden immer wichtiger, da Unternehmen Rechenleistung, Speicher, künstliche Intelligenz, Telekommunikation, Videoverarbeitung, industrielle Steuerung und andere digitale Dienste näher an Benutzer und verbundene Geräte bringen. Im Gegensatz zu großen zentralisierten Rechenzentren werden Edge-Einrichtungen oft auf kleinerem Raum eingesetzt, wo Kühlkapazität, Stellfläche, Stromverfügbarkeit, Wartungszugang und Umgebungsbedingungen weitaus schwieriger zu kontrollieren sein können.

Die Umrüstung von herkömmlichen einzelnen Lüftern auf ein intelligentes Axiallüfter-Array kann Edge-Rechenzentren dabei helfen, die Luftstromverteilung, thermische Stabilität, Energieeffizienz, Redundanz, Fernüberwachung und Wartungsflexibilität zu verbessern. Anstatt jeden Lüfter als isolierte Komponente zu behandeln, kann ein intelligentes Lüfter-Array mehrere Lüfter als ein koordiniertes Kühlsystem betreiben.

Der Hauptvorteil besteht nicht einfach darin, mehr Luftstrom zu erzeugen. Der eigentliche Vorteil ist die Fähigkeit, den Luftstrom an den tatsächlichen thermischen Bedarf verschiedener Gerätezonen anzupassen.

Das moderne thermische Management von Rechenzentren legt zunehmend Wert auf Luftstromoptimierung, Eindämmung, drehzahlgeregelte Steuerung und Überwachung. ASHRAE stellt fest, dass drehzahlgeregelte Zwangskühlung und intelligente Lüfterdrehzahlsteuerung den Luftstrom an die Arbeitslast und die thermischen Bedingungen anpassen können. Es empfiehlt außerdem eine granulare Temperaturüberwachung und Luftstromoptimierung als wichtige Bestandteile eines effizienten thermischen Managements.

Für Edge-Rechenzentren ist dieser Ansatz besonders wertvoll, da das Kühlsystem oft auf kompaktem Raum bei wechselnden Arbeitslasten und begrenzten Wartungsmöglichkeiten betrieben werden muss.

Ein richtig konzipiertes intelligentes Lüfter-Array kann daher fünf wesentliche Vorteile bieten.

Erstens verteilt es den kühlenden Luftstrom gleichmäßiger.

Zweitens passt es die Kühlleistung an den thermischen Bedarf in Echtzeit an.

Drittens schafft es Redundanz, sodass ein ausgefallener Lüfter nicht zwangsläufig das gesamte Kühlsystem stoppt.

Viertens kann es den unnötigen Stromverbrauch der Lüfter in Zeiten geringer Rechenlast reduzieren.

Fünftens bietet es eine skalierbare Architektur, die angepasst werden kann, wenn die Edge-Computing-Last steigt.

2.Wichtige Erkenntnisse

Der erste wichtige Punkt ist, dass die Kühlung von Edge-Rechenzentren grundlegend sowohl ein Problem des Luftstrommanagements als auch der Wärmeabfuhr ist.

Ein Lüfter, der unter Freiluftbedingungen einen hohen Luftstrom erzeugt, liefert nach der Installation möglicherweise nicht die erwartete Leistung, da Racks, Filter, Gitter, Wärmetauscher, Kanäle, Kabel und andere strukturelle Komponenten einen Systemwiderstand erzeugen.

Der zweite Punkt ist, dass mehrere kleinere Lüfter eine betriebliche Flexibilität bieten können, die ein einzelner großer Lüfter nicht ohne Weiteres bieten kann. Ein Lüfter-Array ermöglicht es, eine unterschiedliche Anzahl von Lüftern je nach Kühlbedarf mit unterschiedlichen Geschwindigkeiten zu betreiben.

Der dritte Punkt ist, dass Redundanz an entfernten Edge-Standorten besonders wertvoll ist. Wenn Techniker nicht ständig vor Ort sind, muss das Kühlsystem den Ausfall einzelner Komponenten tolerieren und den Wartungsteams genügend Vorwarnzeit für eine Reaktion bieten.

Der vierte Punkt ist, dass eine intelligente Steuerung nach Möglichkeit mit Temperatursensoren, Lüfter-Feedback, Gerätecontrollern, BMS oder DCIM verbunden sein sollte. Ohne Feedback kann ein Lüfter-Array einfach zu einer Gruppe herkömmlicher Lüfter werden, die mit fester Drehzahl arbeiten.

Der fünfte Punkt ist, dass bei der Lüfterauswahl Luftstrom, statischer Druck, Drehzahl, Geräuschentwicklung, Stromverbrauch, Lagerstruktur, Betriebstemperatur, erwartete Lebensdauer, Steuerschnittstelle, Schutzart und Einbaumaße berücksichtigt werden sollten, anstatt sich nur auf CFM zu konzentrieren.

3.Warum Edge-Rechenzentren schwierigere Kühlanforderungen haben

Edge-Rechenzentren werden im Allgemeinen näher an Benutzern, Geräten, Industrieanlagen, Kommunikationsnetzwerken oder lokalen Anwendungen eingesetzt. Dies macht sie nützlich für Anwendungen, die eine geringe Latenz oder lokale Verarbeitung erfordern, aber ihre physischen Umgebungen können sich stark von denen speziell errichteter Hyperscale-Rechenzentren unterscheiden.

Eine Edge-Installation kann sich in einem Telekommunikationsraum, einem Bürogebäude, einer Einzelhandelseinrichtung, einem Fertigungsstandort, einer Transporteinrichtung, einem Krankenhaus, einem Lagerhaus oder einem Außengehäuse befinden.

Dies schafft mehrere thermische Herausforderungen.

Die erste Herausforderung ist der begrenzte physische Platz.

Ein herkömmliches Rechenzentrum kann beträchtliche Boden- und Deckenflächen für Kühlgeräte, Luftstromkanäle, Doppelböden, Eindämmungssysteme und Servicebereiche bereitstellen. Eine Edge-Installation muss möglicherweise Rechengeräte, USV-Systeme, Stromverteilung, Netzwerkgeräte, Batterien, Überwachungsgeräte und Kühlkomponenten in einem kompakten Schrank oder Raum unterbringen.

Die zweite Herausforderung ist die variable Wärmeentwicklung.

Edge-Computing-Arbeitslasten können sich im Laufe des Tages erheblich ändern. Ein Kommunikations-Gateway kann in einem Zeitraum eine relativ geringe Nachfrage und in einem anderen eine viel höhere Nachfrage verzeichnen. KI-Inferenz, Videoanalytik, industrielle Bildverarbeitung oder Echtzeitverarbeitung können ebenfalls zu plötzlichen Anstiegen der Rechenlast führen.

Wenn Kühlventilatoren immer mit maximaler Geschwindigkeit laufen, wird während Zeiten geringer Auslastung Energie verschwendet. Wenn sie während Zeiten hoher Auslastung zu langsam laufen, können sich Hotspots bilden.

Die dritte Herausforderung ist die Fernwartung.

Große Rechenzentren verfügen in der Regel über dedizierte Ingenieurteams und sorgfältig geplante Wartungsverfahren. Entfernte Edge-Standorte können geografisch verstreut sein. Ein Kühlausfall kann daher länger unbemerkt bleiben, wenn dem System eine Fernüberwachung fehlt.

Die vierte Herausforderung ist die Luftstrombehinderung.

Dichte Geräteracks können einen Widerstand gegen den Luftstrom erzeugen. Kabelbündel, Filter, Schutzgitter, Wärmetauscher und schmale Luftdurchlässe können die Druckanforderungen weiter erhöhen.

Die fünfte Herausforderung ist die Umweltvariabilität.

Ein Edge-Gehäuse kann je nach Standort wechselnden Umgebungstemperaturen, Staub, Feuchtigkeit, Vibrationen oder anderen Umweltfaktoren ausgesetzt sein.

Aus diesen Gründen sollte die Kühlung als integriertes System und nicht als Ansammlung unabhängiger Lüfter konzipiert werden.

3.Was ist ein intelligentes Axiallüfter-Array?

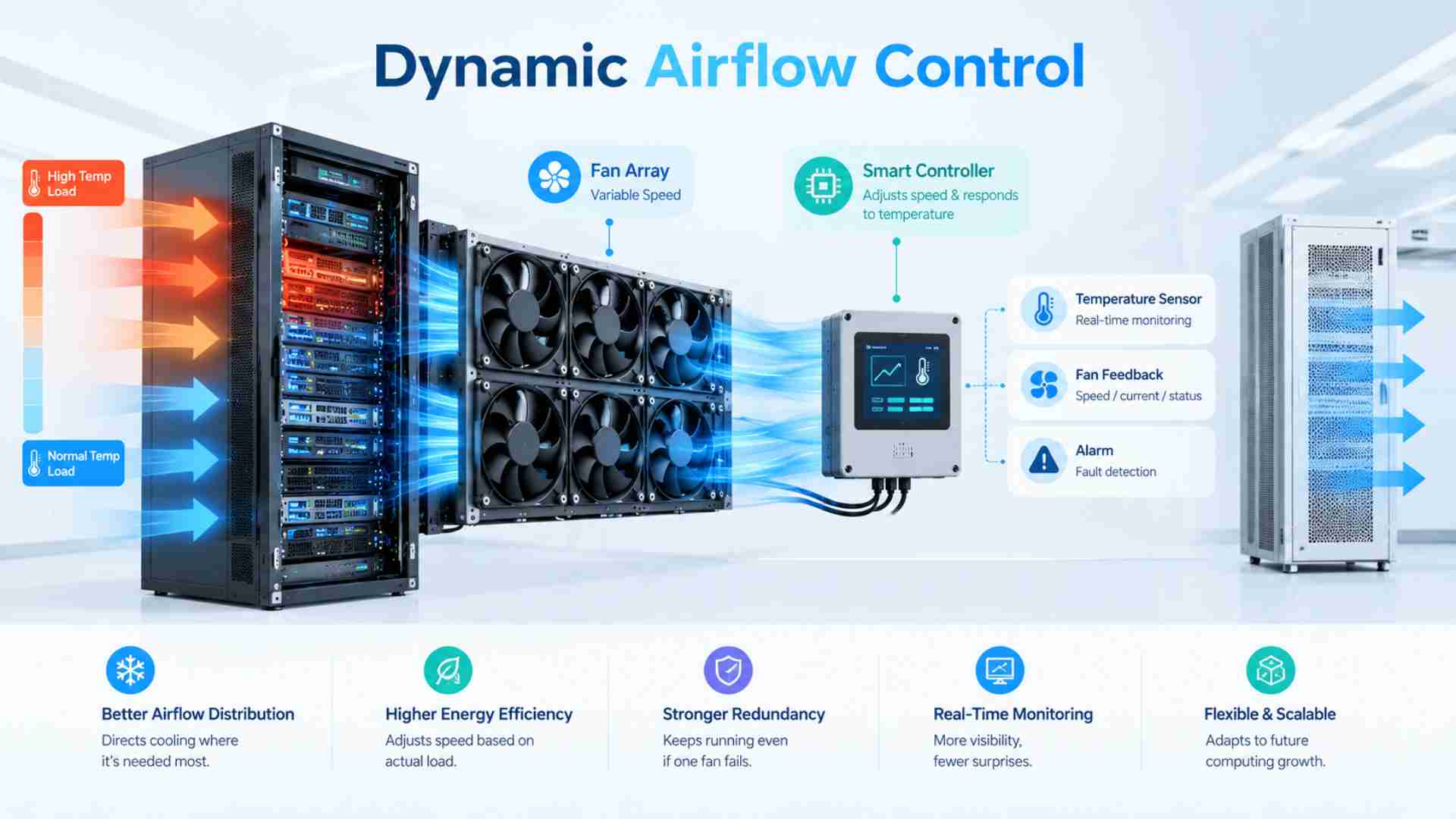

Ein intelligentes Axiallüfter-Array ist eine Kühlarchitektur, bei der mehrere Axiallüfter gemeinsam unter einer koordinierten Steuerungsstrategie arbeiten.

Anstatt einen großen Lüfter zu verwenden, um den gesamten erforderlichen Luftstrom bereitzustellen, sind mehrere Lüfter parallel oder in strategisch verteilten Positionen angeordnet.

Das Wort „intelligent“ bezieht sich auf die Steuerungs- und Überwachungsfähigkeit, die das Lüfter-Array umgibt.

Ein intelligentes System kann Temperatur, Lüfterdrehzahl, Strom, Spannung, Betriebsstatus, Alarmsignale oder andere Parameter überwachen. Der Controller kann dann die Betriebsgeschwindigkeit einzelner Lüfter oder Lüftergruppen anpassen.

Wenn beispielsweise die Temperatur im oberen Bereich eines Racks steigt, während der untere Bereich relativ kühl bleibt, kann der Controller den Luftstrom in der betroffenen Zone erhöhen, anstatt jeden Lüfter auf maximale Geschwindigkeit zu bringen.

Dieser Ansatz steht im Einklang mit dem breiteren Prinzip der Lüfterzonensteuerung, wie es von ASHRAE beschrieben wird, bei dem Lüfter, die weniger thermisch belastete Bereiche versorgen, mit niedrigeren Geschwindigkeiten betrieben werden können als Lüfter, die stärker belastete Bereiche versorgen.

Ein Lüfter-Array kann daher als modulare Plattform für das Wärmemanagement betrachtet werden.

Jeder einzelne Lüfter stellt ein Luftstrommodul dar.

Der Controller stellt die Intelligenzebene dar.

Temperatur- und Luftstromsensoren liefern Rückmeldungen.

Das Gehäuse, das Rack, der Kanal, das Gitter, der Wärmetauscher oder der Kühlkanal stellen den Luftstrompfad dar.

Zusammen bilden diese Komponenten ein geschlossenes Wärmemanagementsystem.

4.Warum ein Lüfter-Array besser sein kann als ein einzelner großer Lüfter

Ein einzelner großer Lüfter kann zwar einen erheblichen Luftstrom liefern, er erzeugt jedoch eine Abhängigkeit von einem einzigen Punkt.

Wenn dieser Lüfter ausfällt, kann der Luftstrom drastisch abfallen.

Ein Lüfter-Array verteilt die Kühlfunktion auf mehrere Einheiten.

Beispielsweise benötigt ein System, das mit sechs Lüftern ausgelegt ist, möglicherweise nicht alle sechs Lüfter, um kontinuierlich mit maximaler Geschwindigkeit zu arbeiten. Unter moderaten thermischen Bedingungen können vier oder fünf Lüfter ausreichen. Bei hoher thermischer Belastung können zusätzliche Lüfter automatisch starten.

Dies schafft betriebliche Flexibilität.

Es erleichtert auch die Wartung.

Wenn ein Lüfter einen Fehler aufweist, kann der Controller den Ausfall erkennen und den Betrieb mit den verbleibenden Lüftern aufrechterhalten, vorausgesetzt, das System verfügt über ausreichende Reservekapazität.

Dieses Konzept ist besonders nützlich für Edge-Standorte, an denen ein sofortiger physischer Eingriff möglicherweise nicht möglich ist.

Ein weiterer Vorteil ist die Installationsflexibilität.

Anstatt eine große Luftstromöffnung zu entwerfen, können Ingenieure mehrere kleinere Luftstrommodule um die Ausrüstung herum verteilen.

Dies kann es einfacher machen, lokale Hotspots zu adressieren.

Das Lüfter-Array kann je nach Gehäuse auch in verschiedenen Konfigurationen ausgelegt werden.

Lüfter können an der Vorder- und Rückseite eines Gehäuses installiert, über Servermodulen angeordnet, in Kühlschränke integriert, in der Nähe von Wärmetauschern positioniert oder als Teil eines geschlossenen Luftstromkanals verwendet werden.

Die korrekte Konfiguration hängt vom Systemwiderstand und den Luftstromanforderungen ab.

5.Wie intelligente Lüfterdrehzahlregelung die Energieeffizienz verbessert

Der Energieverbrauch von Lüftern ist einer der wichtigsten Gründe, eine intelligente Drehzahlregelung in Betracht zu ziehen.

Bei einem herkömmlichen Kühlsystem mit fester Drehzahl kann der Lüfter auch dann mit voller Geschwindigkeit laufen, wenn die Rechenlast relativ gering ist.

Das bedeutet, dass das System weiterhin die gleiche Lüfterleistung verbraucht, obwohl der Kühlbedarf gesunken ist.

Ein drehzahlgeregeltes Lüfter-Array kann stattdessen auf den tatsächlichen thermischen Bedarf reagieren.

Angenommen, ein Rack arbeitet nachts mit einer relativ geringen Rechenlast. Temperatursensoren erkennen stabile Einlasstemperaturen und eine geringe Wärmeentwicklung.

Der Controller kann die Geschwindigkeit des Lüfter-Arrays reduzieren.

Wenn die Arbeitslast steigt, beginnen die Temperaturen zu steigen.

Der Controller erhöht die Lüfterdrehzahl.

Wenn sich die Wärmelast in einem Bereich konzentriert, kann das System den Luftstrom in diesem Bereich erhöhen, anstatt das gesamte System gleichmäßig zu belasten.

Dies kann das Verhältnis zwischen Kühlleistung und Energieverbrauch verbessern.

ASHRAE identifiziert Luftstromoptimierung, drehzahlgeregelte Steuerung und die Anpassung des Lüfterbetriebs an die tatsächliche IT-Last ausdrücklich als wichtige Strategien zur Verbesserung der thermischen Effizienz von Rechenzentren.

Dies ist besonders für Edge-Standorte von Bedeutung, da viele Edge-Installationen über begrenzte Energiebudgets verfügen.

Die Reduzierung unnötiger Lüfterdrehzahlen kann auch dazu beitragen, die Geräuschemissionen, die mechanische Belastung und die Betriebsstunden bei hoher Drehzahl zu verringern.

6.Verbesserung der Luftstromverteilung in kompakten Edge-Gehäusen

Die Luftstromverteilung ist oft wichtiger als der maximale Freiluft-Luftstrom.

Stellen Sie sich ein Gehäuse vor, das mehrere Rechenmodule enthält.

Der untere Bereich erhält möglicherweise eine ausreichende Kühlung, während der obere Bereich einen unzureichenden Luftstrom erfährt.

Ein einzelner, zentral angeordneter Lüfter kann dieses Ungleichgewicht möglicherweise nicht effektiv korrigieren.

Ein Lüfter-Array bietet mehr Optionen.

Lüfter können entsprechend der thermischen Karte des Gehäuses positioniert werden.

Wenn der obere Bereich mehr Wärme erzeugt, kann dort zusätzlicher Luftstrom hingeleitet werden.

Wenn der mittlere Bereich einen höheren Druckwiderstand aufweist, kann die Lüfterauswahl angepasst werden, um einen geeigneten statischen Druck bereitzustellen.

Deshalb sollten Ingenieure den gesamten Luftstrompfad bewerten.

Die relevante Frage ist nicht einfach:

„Wie viel Luftstrom kann der Lüfter erzeugen?“

Eine bessere Frage ist:

„Wie viel nutzbarer Luftstrom erreicht die Zielausrüstung beim erforderlichen Druck?“

Diese Unterscheidung ist bei kompakten Rechenzentrumssystemen entscheidend.

Die ASHRAE-Richtlinien betonen auch Luftstrompfade, Luftstromeigenschaften der Ausrüstung, Druckverluste und die Bedeutung einer genauen Luftstrommodellierung.

7.Statischer Druck ist bei der Kühlung von Edge-Rechenzentren wichtig

Der statische Druck wird bei der Lüfterauswahl oft unterschätzt.

Ein Lüfter mag eine beeindruckende Freiluft-Luftstromleistung haben, aber der tatsächliche Luftstrom kann erheblich sinken, wenn der Lüfter Widerstände überwinden muss.

Typische Widerstandsquellen sind Filter, Schutzgitter, Wärmetauscher, enge Durchgänge, Serverkomponenten, Kanalübergänge und Eindämmungsstrukturen.

Daher sollte die Lüfterauswahl auf einer Systemkennlinie basieren und nicht auf einem einzelnen Luftstromwert.

Das Ingenieurteam sollte zuerst den erforderlichen Luftstrom schätzen.

Dann sollte es den erwarteten Systemwiderstand bestimmen.

Der ausgewählte Lüfter sollte den erforderlichen Luftstrom beim tatsächlichen Betriebsdruck liefern.

Ein intelligentes Lüfter-Array kann dieses System weiter verbessern, da sich mehrere Lüfter den Luftstrombedarf teilen können.

Das Hinzufügen weiterer Lüfter garantiert jedoch nicht automatisch eine bessere Leistung.

Lüfterabstand, Einlassbedingungen, Auslassbedingungen, Turbulenzen, Systemwiderstand und Steuerungslogik beeinflussen das Endergebnis.

8.Die Rolle kleiner 12V DC Lüftermodule

Kompakte Edge-Computing-Ausrüstung enthält oft kleinere elektronische Module, die eine lokalisierte Kühlung erfordern.

Hier kann ein kleiner 12v dc Lüfter nützlich sein.

Ein kleiner DC-Lüfter kann einen lokalisierten Luftstrom für Netzwerkmodule, Steuerplatinen, kompakte Netzteile, Kommunikationsgeräte, Speichermodule oder Hilfselektronik bereitstellen.

Sein Hauptvorteil ist die Flexibilität.

Ein kompakter Gleichstromlüfter kann dort installiert werden, wo ein größerer Lüfter keinen Platz findet.

Er kann auch als Teil einer verteilten Kühlstrategie betrieben werden.

Beispielsweise kann ein Rack ein größeres Lüfterarray für den gesamten Schrankluftstrom nutzen, während kleinere Gleichstromlüfter eine lokale Kühlung um einzelne Komponenten herum bieten.

Dies erzeugt zwei Thermomanagement-Ebenen.

Die erste Ebene verwaltet den gesamten Schrankluftstrom.

Die zweite Ebene kümmert sich um lokale Wärmequellen.

Die Kombination kann besonders nützlich sein, wenn die Ausrüstung mehrere Komponenten mit sehr unterschiedlichen thermischen Anforderungen enthält.

Bei gleichstrombetriebenen Edge-Geräten kann der Einsatz kompakter Gleichstromlüfter auch die Integration vereinfachen, da die Lüfterspannung an die Systemleistungsarchitektur angepasst werden kann.

9.Wann ein kleiner Gebläselüfter mit 12V geeigneter sein kann

Axiallüfter sind hervorragend geeignet, wenn die Hauptanforderung darin besteht, ein großes Luftvolumen durch einen relativ offenen Luftströmungspfad zu bewegen.

Einige kompakte Edge-Anwendungen haben jedoch kompliziertere Luftströmungspfade.

Ein kleiner Gebläselüfter mit 12V kann nützlich sein, wenn Luft durch einen engen Kanal geleitet werden muss oder wenn ein höherer Druck für einen bestimmten lokalen Luftströmungspfad erforderlich ist.

Beispielsweise kann ein Gebläse verwendet werden, um Luft durch ein enges Elektronikfach, einen Wärmetauscherkanal, eine Filterstruktur oder ein Rohr zu bewegen.

Das bedeutet, dass Axiallüfter und Gebläselüfter nicht zwangsläufig miteinander konkurrieren.

Sie können unterschiedliche Funktionen innerhalb derselben Kühlarchitektur erfüllen.

Ein praktisches Edge-Kühlsystem könnte Axiallüfter für den Luftstrom auf Schrankebene und kompakte Gebläselüfter für die Kühlung auf Komponentenebene nutzen.

Die richtige Wahl hängt von Luftstrom, Druck, verfügbarem Platz, Geräuschanforderungen und dem physischen Design des Luftkanals ab.

10.Redundanz und Zuverlässigkeit

Zuverlässigkeit ist eines der stärksten Argumente für ein Lüfterarray.

Ein traditionelles Kühlsystem, das auf einem einzelnen Lüfter basiert, hat möglicherweise eine relativ einfache Architektur, aber der Lüfter wird zu einer kritischen Komponente.

Fällt er aus, kann die Kühlleistung erheblich reduziert werden.

Eine Mehrfach-Lüfterarchitektur verteilt das Risiko.

Angenommen, ein Array enthält mehrere unabhängige Lüftermodule.

Wenn ein Modul ausfällt, können die restlichen Lüfter weiterarbeiten.

Der Controller kann einen Alarm auslösen und das Wartungsteam benachrichtigen.

Wenn das System über genügend Reservekapazität verfügt, kann der Edge-Standort weiter betrieben werden, bis das defekte Modul ausgetauscht werden kann.

Dieser Ansatz ist besonders nützlich bei abgelegenen Installationen.

Das Ziel ist nicht unbedingt, jeden Lüfter für immer laufen zu lassen.

Das Ziel ist zu verhindern, dass der Ausfall einer einzelnen Komponente sofort zu einem thermischen Ausfall des gesamten Systems führt.

11.Vorausschauende Wartung durch Lüfterüberwachung

Ein intelligentes Lüfterarray kann weit mehr Informationen liefern als eine einfache Ein- und Ausschaltsteuerung.

Je nach Lüfter- und Steuerungsarchitektur kann die Überwachung Drehzahlrückmeldung, Stromverbrauch, Temperatur, Alarmstatus, Spannung, Blockierzustände oder den Kommunikationsstatus umfassen.

Diese Parameter können helfen, ungewöhnliche Betriebsbedingungen zu erkennen.

Beispielsweise kann ein Lüfter, der allmählich einen höheren Strom benötigt oder eine ungewöhnliche Drehzahlrückmeldung erzeugt, auf sich entwickelnde mechanische oder elektrische Probleme hinweisen.

Das Überwachungssystem kann das Problem vor einem vollständigen Ausfall melden.

Dies ermöglicht es Wartungsteams, den Austausch während der geplanten Wartung zu planen, anstatt nur auf einen thermischen Alarm zu reagieren.

Für entfernte Edge-Standorte kann dieser Unterschied erheblich sein.

Ein Techniker muss möglicherweise eine beträchtliche Strecke zurücklegen, um einen Standort zu erreichen.

Eine frühzeitige Warnung kann daher Notfalleinsätze reduzieren.

12.Fernüberwachung und intelligente Steuerung

Moderne Edge-Rechenzentren erfordern zunehmend Fernsichtbarkeit.

Ein intelligentes Lüftersystem kann je nach Anwendung an eine lokale Steuerung, ein BMS, DCIM, eine SPS oder eine andere Überwachungsarchitektur angeschlossen werden.

Temperatursensoren können Echtzeitinformationen liefern.

Lüftersteuerungen können die Geschwindigkeit anpassen.

Alarmausgänge können Bediener benachrichtigen.

Historische Daten können zur Analyse thermischer Trends verwendet werden.

Dies schafft ein intelligenteres Kühlsystem.

Anstatt zu fragen, ob der Lüfter läuft, können Bediener nützlichere Fragen stellen.

Ist der Luftstrom ausreichend?

Läuft ein Lüfter deutlich schneller als die anderen?

Ist ein Bereich durchgehend heißer?

Hat sich die erforderliche Lüftergeschwindigkeit im Laufe der Zeit erhöht?

Nähert sich das System seiner Kühlgrenze?

Diese Fragen können eine bessere Wartung und ein besseres Energiemanagement unterstützen.

13.Wie ein intelligentes Lüfter-Array bei Hotspots hilft

Hotspots sind eines der wichtigsten thermischen Risiken in kompakten Rechenumgebungen.

Ein Rack kann eine akzeptable Durchschnittstemperatur aufweisen und dennoch einzelne Komponenten enthalten, die übermäßigen Temperaturen ausgesetzt sind.

Deshalb ist die Überwachung auf Rack- und Geräteebene wertvoll.

ASHRAE empfiehlt eine granulare Überwachung an den Rack-Einlässen, anstatt sich nur auf Messungen auf Raumebene zu verlassen.

Ein intelligentes Lüfter-Array kann auf diese Messungen reagieren.

Wenn ein Temperatursensor eine steigende Temperatur meldet, kann die Steuerung den Luftstrom in der entsprechenden Zone erhöhen.

Dies ist präziser als eine Erhöhung des Luftstroms überall.

Das Ergebnis ist eine gezieltere Kühlstrategie.

14.Intelligente Lüfter-Arrays und Platzbeschränkungen

Platz ist eines der bestimmenden Merkmale von Edge-Rechenzentren.

Herkömmliche Kühlgeräte können wertvolle Bodenfläche beanspruchen.

Ein modulares Lüfter-Array kann in Racks, Schränke, Deckensysteme, Wandsysteme oder kompakte Kühlmodule integriert werden.

Aktuelle Edge-Kühllösungen betonen zunehmend kompakte Designs und Kühlgeräte, die nahe an der IT-Last integriert sind. Zum Beispiel beschreibt Vertiv dedizierte Kühlung für Edge-Umgebungen und Lösungen, die Kühlung in oder um die Rack-Infrastruktur integrieren.

Dieser Trend unterstützt die Idee, dass Kühlung um die physischen Einschränkungen der Edge-Umgebung herum konzipiert werden sollte.

15.Vergleich von herkömmlichen Lüftern mit intelligenten Lüfter-Arrays

Funktion Herkömmlich: Einzellüfter, Intelligentes Lüfter-Array.

Luftstromsteuerung: Normalerweise einfach, Mehrzonen- und drehzahlvariable Steuerung.

Redundanz: Begrenzt, Mehrere Lüftermodule.

Auswirkungsgrad bei Ausfall: Potenziell hoch, Kann verteilt werden.

Energieoptimierung: Begrenzt, Dynamisch.

Reaktion auf Hotspots: Begrenzt, Gezielter.

Fernüberwachung: Optional, Einfacher zu integrieren.

Wartung: Reaktiv, Kann vorausschauende Wartung unterstützen.

Skalierbarkeit: Durch einzelne Einheit begrenzt, Modular.

Installationsflexibilität: Mäßig, Hoch.

Geeignet für wechselnde Lasten: Weniger flexibel, Hochgradig anpassungsfähig.

Die Tabelle bedeutet nicht, dass ein Lüfter-Array automatisch für jede Anwendung besser ist. Die Architektur sollte entsprechend dem erforderlichen Luftstrom, Druck, verfügbarem Platz, Steuerungsanforderungen, Kosten, Zuverlässigkeitsziel und Umgebungsbedingungen ausgewählt werden.

16.Wie man ein intelligentes Axiallüfter-Array entwirft

Der erste Schritt ist die Berechnung der Wärmelast.

Der ungefähre Kühlbedarf kann aus der in Wärme umgewandelten elektrischen Leistung abgeschätzt werden.

Wenn zum Beispiel ein Edge-Schrank Geräte enthält, die 5 kW elektrische Leistung verbrauchen, wird ein großer Teil dieser Leistung letztendlich zu Wärme, die abgeführt werden muss.

Der nächste Schritt ist die Bestimmung des erforderlichen Temperaturanstiegs.

Die Anforderungen an den Luftstrom können dann aus der Wärmelast und der zulässigen Temperaturdifferenz abgeschätzt werden.

Diese Berechnung sollte jedoch nicht als endgültige Lüfterauswahl betrachtet werden.

Ingenieure müssen auch Druckverluste bewerten.

Der Luftstrompfad sollte Filter, Gitter, Kanäle, Wärmetauscher, Gerätewiderstände und andere Komponenten umfassen.

Sobald der Betriebspunkt bestimmt ist, kann die Lüfterleistungskennlinie bewertet werden.

Der nächste Schritt ist die Entscheidung über die Anzahl der Lüftermodule.

Mehr Lüfter können Redundanz und Steuerungsflexibilität bieten, aber eine übermäßige Anzahl an Lüftern kann Kosten, Verkabelungskomplexität und Systemintegrationsanforderungen erhöhen.

Die Steuerungsarchitektur sollte dann definiert werden.

Das System kann je nach Anwendung Temperaturrückmeldung, Drehzahlrückmeldung, PWM-Steuerung, Spannungssteuerung, Kommunikationsschnittstellen oder andere Methoden verwenden.

17.1 Lüfteranzahl

Die Anzahl der Lüfter sollte auf dem erforderlichen Luftstrom und der Redundanzstrategie basieren.

Ein System mit sechs Lüftern könnte zum Beispiel so ausgelegt sein, dass fünf Lüfter den normalen Betriebsanforderungen entsprechen, während der sechste eine Reservekapazität bietet.

Die genaue Konfiguration hängt vom System ab.

17.2 Lüfterdrehzahl

Der Lüfter muss nicht unbedingt kontinuierlich mit maximaler Drehzahl laufen.

Der drehzahlvariable Betrieb ermöglicht es, die Kühlleistung dem thermischen Bedarf anzupassen.

17.3 Luftstromrichtung

Die Richtung des Luftstroms muss mit dem Gerätedesign übereinstimmen.

Die meisten modernen IT-Geräte verwenden einen Luftstrom von vorne nach hinten, obwohl einige Telekommunikationsgeräte und Netzwerk-Switches andere Luftstrommuster verwenden können.

17.4 Geräuschentwicklung

Edge-Geräte können manchmal in Büros, Geschäftsgebäuden oder anderen belegten Umgebungen installiert werden.

Lüfterdrehzahl, Schaufeldesign, Lagerstruktur, Vibration, Montageart und Luftstromturbulenzen können die akustische Leistung beeinflussen.

17.5 Schutz

Bei Installationen, die Staub, Feuchtigkeit oder industriellen Umgebungen ausgesetzt sind, erfordert der Lüfter möglicherweise ein geeignetes Schutzdesign.

Die erforderliche Schutzart sollte entsprechend der tatsächlichen Installationsumgebung bestimmt werden.

18.Praktisches Anwendungsbeispiel

Betrachten Sie einen kompakten Edge-Computing-Schrank, der in einer entfernten Kommunikationseinrichtung installiert ist.

Der Schrank enthält Netzwerkgeräte, Rechenmodule, ein Stromversorgungssystem und Überwachungsgeräte.

Die gesamte IT-Last ändert sich im Laufe des Tages.

Während Zeiten mit geringem Datenverkehr erzeugen die Geräte relativ wenig Wärme.

Während der Spitzenlast steigt die thermische Belastung.

Ein herkömmliches Kühlsystem betreibt möglicherweise mehrere Lüfter mit einer festen Drehzahl.

Dieser Ansatz ist einfach, kann aber während Zeiten geringer Auslastung unnötig Strom verbrauchen.

Ein intelligentes Lüfter-Array kann den Schrank in thermische Zonen unterteilen.

Temperatursensoren sind in der Nähe kritischer Geräte installiert.

Bei geringer Last arbeitet nur ein Teil des Lüfter-Arrays mit reduzierter Drehzahl.

Wenn die Temperatur steigt, starten zusätzliche Lüfter automatisch.

Wenn ein Lüfter einen Fehler meldet, erhöht die Steuerung die Leistung der verbleibenden Lüfter und löst einen Alarm aus.

Wenn die Last abnimmt, reduziert die Steuerung den Luftstrom schrittweise.

Dieses Beispiel demonstriert den Hauptnutzen eines intelligenten Luftstrommanagements.

Das System stellt nicht einfach nur den maximalen Luftstrom bereit.

Es liefert den Luftstrom, der von den Geräten zu dem Zeitpunkt benötigt wird, zu dem er erforderlich ist.

19.Beispiel für eine Produktkonfiguration von China Chungfo Fan

China Chungfo Fan entwickelt und fertigt DC- und AC-Lüfter, Gebläse, Querstromlüfter, Axiallüfter, rahmenlose Lüfter sowie DC- und AC-Motoren für verschiedene industrielle und kommerzielle Anwendungen.

Für Edge-Computing- und Elektronikkühlanwendungen sollte der geeignete Lüfter entsprechend den tatsächlichen Systemanforderungen ausgewählt werden und nicht allein nach der Größe.

Ein kompakter DC-Lüfter kann für die lokale Kühlung innerhalb eines Netzwerkgehäuses in Betracht gezogen werden.

Ein Axiallüfter mit höherem Luftstrom kann für den Luftstrom auf Schrankebene in Betracht gezogen werden.

Ein kompaktes Gebläse kann dort in Betracht gezogen werden, wo der Luftstrompfad einen höheren Druck oder eine gerichtete Luftzufuhr erfordert.

China Chungfo Fan betreibt eine integrierte Fertigungsstruktur, die Produktdesign und -entwicklung, Formenbau, Spritzguss, SMT, Endproduktmontage, Vertrieb und Kundendienst umfasst.

Zu den Produktionskapazitäten gehören automatisierte SMT-Linien und Testgeräte wie dynamische Auswuchtprüfgeräte, Salzsprühnebel-Testgeräte, Windkanal- und Druckprüfgeräte, Hoch- und Tieftemperaturkammern, Lärmprüfeinrichtungen, RoHS-Testgeräte, Gaußmeter sowie Konstanttemperatur- und Feuchtigkeitsprüfgeräte.

Das Unternehmen verfügt zudem über Erfahrung mit kundenspezifischen Lüfteranforderungen, einschließlich verschiedener Spannungen, Ströme, Drehzahlen, Luftstromspezifikationen, Kabel, Anschlüsse und struktureller Konfigurationen.

Für ein Kühlprojekt in einem Edge-Rechenzentrum kann diese Art der Anpassung nützlich sein, da der verfügbare Installationsraum und der Luftstrompfad von Gehäuse zu Gehäuse erheblich variieren können.

20.Produktauswahlparameter für Edge-Rechenzentrumslüfter

Bei der Auswahl eines Lüfters für eine Edge-Computing-Anwendung sollten Ingenieure mehrere Parameter gemeinsam bewerten.

Der Luftstrom ist der erste Parameter.

Er gibt das Luftvolumen an, das der Lüfter bewegen kann.

Der statische Druck ist der zweite Parameter.

Er gibt die Fähigkeit des Lüfters an, den Luftstrom gegen Widerstand aufrechtzuerhalten.

Die Spannung ist ein weiterer wichtiger Parameter.

Kompakte Systeme können 12 V, 24 V oder andere DC-Stromarchitekturen verwenden.

Der Stromverbrauch sollte ebenfalls bewertet werden, da er sich direkt auf das elektrische Design und die Betriebsleistung auswirkt.

Die Drehzahl ist nützlich, um das Luftstrompotenzial zu verstehen, aber die U/min allein können die tatsächliche Kühlleistung nicht bestimmen.

Geräusche sind wichtig, wenn Edge-Geräte in der Nähe von Personen installiert werden.

Der Lagertyp kann die Lebensdauer, Geräuschentwicklung und Betriebseigenschaften beeinflussen.

Die Betriebstemperatur sollte der vorgesehenen Umgebung entsprechen.

Schutzanforderungen sollten ebenfalls bewertet werden.

Schließlich sollten Steuerungs- und Rückmeldefunktionen berücksichtigt werden, wenn der Lüfter Teil eines intelligenten Arrays wird.

21.Warum kleine DC-Lüfter größere Kühllüfter ergänzen können

Ein großes Kühlsystem und ein kleiner lokaler Kühllüfter erfüllen nicht unbedingt denselben Zweck.

Der größere Lüfter kümmert sich um den gesamten Luftstrom.

Der kleinere Lüfter kümmert sich um lokalisierte thermische Probleme.

Zum Beispiel kann ein kompakter Netzwerk-Controller zusätzlichen Luftstrom erfordern, selbst wenn der Luftstrom im Hauptschrank ausreichend ist.

Ein kleiner DC-Lüfter kann diesen lokalisierten Luftstrom bereitstellen.

Diese geschichtete Strategie kann die Notwendigkeit verringern, das gesamte Gehäuse übermäßig zu kühlen, nur weil eine kleine Komponente zusätzliche Kühlung benötigt.

Dies kann daher ein effizienteres Systemdesign unterstützen.

22.Wartungsvorteile von modularen Lüfter-Arrays

Wartung ist ein weiterer wichtiger Aspekt.

Ein modulares Lüfter-Array kann es ermöglichen, einzelne Lüftermodule auszutauschen, anstatt eine gesamte Kühleinheit zu ersetzen.

Dies kann die Ersatzteilverwaltung vereinfachen.

Für ein Unternehmen, das viele geografisch verteilte Edge-Standorte betreibt, können standardisierte Lüftermodule auch die Wartungsverfahren konsistenter machen.

Techniker können ein ausgefallenes Modul austauschen und den Standort schneller wieder in den Normalbetrieb versetzen.

Die genaue Wartungsstrategie hängt vom mechanischen Design ab und davon, ob das Lüfter-Array einen Hot-Swap-Austausch unterstützt.

23.Skalierbarkeit für zukünftige Edge-Computing-Lasten

Edge-Computing-Workloads sind nicht statisch.

Ein Schrank, der heute ausreichend gekühlt wird, benötigt möglicherweise mehr Kühlkapazität, nachdem zusätzliche Server, Kommunikationsgeräte, Speicher oder KI-Verarbeitungsmodule installiert wurden.

Ein modulares Lüfter-Array bietet einen potenziellen Pfad für die Skalierung.

Zusätzliche Lüftermodule können manchmal während einer Systemneugestaltung hinzugefügt werden.

Alternativ können vorhandene Lüfter bei ausreichender Kapazität mit höheren Drehzahlen betrieben werden.

Diese Modularität kann für Infrastrukturplaner wertvoll sein, die vermeiden möchten, ein Kühlsystem komplett auszutauschen, wenn sich die IT-Last ändert.

24.Die Beziehung zwischen Kühleffizienz und Gerätezuverlässigkeit

Die Kühleffizienz sollte nicht nur anhand des Energieverbrauchs bewertet werden.

Das Hauptziel ist es, die Geräte innerhalb ihrer erforderlichen Betriebsbedingungen zu halten.

Wenn der Luftstrom zu gering ist, können die Komponententemperaturen ansteigen.

Wenn der Luftstrom übermäßig ist, können der Energieverbrauch und die Geräuschemission unnötig ansteigen.

Das ideale System gleicht thermische Sicherheit und Energieeffizienz aus.

Deshalb ist eine intelligente Steuerung wichtig.

Das Lüfter-Array sollte sich kontinuierlich an die tatsächlichen Betriebsbedingungen anpassen.

ASHRAE beschreibt das Thermomanagement als ein Gleichgewicht zwischen Komponententemperaturen, Geräteleistung und Stromverbrauch.

25.Häufige Fehler bei der Aufrüstung eines Lüfter-Arrays

Ein häufiger Fehler ist die Auswahl von Lüftern ausschließlich nach dem Freiluft-CFM-Wert.

Ein weiterer ist das Ignorieren des statischen Drucks.

Ein dritter ist die Installation von mehr Lüftern ohne Analyse der Luftstromverteilung.

Ein vierter ist der Betrieb jedes Lüfters bei maximaler Geschwindigkeit.

Ein fünfter ist das Versäumnis, eine ausreichende Sensorrückmeldung bereitzustellen.

Ein sechster ist das Ignorieren der Luftstromrichtung.

Ein siebter ist das Übersehen von Lärm und Vibrationen.

Ein achter ist das Versäumnis, für einen Lüfterausfall vorzusorgen.

Ein neunter ist die Wahl eines Lüfters, der mechanisch passt, aber den erforderlichen Betriebspunkt nicht erfüllt.

Ein zehnter ist die Behandlung des Kühlsystems als isolierte Komponente anstatt als Teil der gesamten thermischen Architektur.

26.Wie man bewertet, ob eine Aufrüstung notwendig ist

Ein Edge-Rechenzentrum sollte eine Aufrüstung seiner Lüfterarchitektur in Betracht ziehen, wenn eine oder mehrere der folgenden Bedingungen eintreten.

Die Einlasstemperaturen der Geräte werden instabil.

Hotspots treten wiederholt auf.

Lüfter laufen über lange Zeiträume mit maximaler Geschwindigkeit.

Der Energieverbrauch für die Kühlung steigt.

Das bestehende Kühlsystem hat einen Single Point of Failure.

Die Wartung erfordert häufige manuelle Inspektionen.

Die Fernüberwachung ist unzureichend.

Die Rechenlast nimmt zu.

Das Gehäuse hat begrenzten Platz.

Das aktuelle Luftstromsystem kann nicht einfach erweitert werden.

Wenn mehrere dieser Bedingungen vorliegen, kann ein intelligentes Lüfter-Array eine flexiblere Kühlarchitektur bieten.

FAQ

27.1 Was ist ein intelligentes Axiallüfter-Array?

Ein intelligentes Axiallüfter-Array ist eine Gruppe von Axiallüftern, die unter einer koordinierten Steuerung arbeiten. Das System kann Temperatur-, Drehzahl-, Strom- oder andere Rückmeldungen nutzen, um den Lüfterbetrieb an den Kühlbedarf anzupassen.

27.2 Warum mehrere Lüfter anstelle eines großen Lüfters verwenden?

Mehrere Lüfter können eine höhere Redundanz, eine flexiblere Luftstromsteuerung, eine einfachere Zoneneinteilung und potenziell eine einfachere Wartung bieten. Die richtige Wahl hängt von den Anforderungen an Luftstrom, Druck, Platz, Kosten und Zuverlässigkeit des Systems ab.

27.3 Kann ein Lüfter-Array den Energieverbrauch senken?

Das kann es. In Kombination mit einer drehzahlvariablen Steuerung und einer geeigneten Temperaturrückmeldung kann das System den Luftstrom in Zeiten geringen thermischen Bedarfs reduzieren, anstatt jeden Lüfter kontinuierlich mit maximaler Geschwindigkeit zu betreiben.

27.4 Sind kleine DC-Lüfter in Edge-Rechenzentren nützlich?

Ja. Kompakte DC-Lüfter können eine lokalisierte Kühlung für Netzwerkgeräte, Steuerelektronik, Leistungsmodule, Speichergeräte und andere Komponenten bieten, bei denen der Luftstrom auf Schrankebene nicht ausreicht.

27.5 Wann sollte ein Gebläse anstelle eines Axiallüfters verwendet werden?

Ein Gebläse kann in Betracht gezogen werden, wenn die Anwendung einen gerichteteren Luftstrom oder einen höheren Druck durch einen engen oder restriktiven Luftströmungspfad erfordert. Ein Axiallüfter ist im Allgemeinen besser geeignet, um größere Luftmengen durch einen relativ offenen Pfad zu bewegen.

27.6 Benötigt ein Lüfter-Array Temperatursensoren?

Ein intelligentes Array profitiert erheblich von Temperaturrückmeldungen. Sensoren ermöglichen es dem Steuerungssystem, auf tatsächliche thermische Bedingungen zu reagieren, anstatt sich nur auf den Betrieb mit fester Drehzahl zu verlassen.

27.7 Wie verbessert Lüfterredundanz die Zuverlässigkeit?

Wenn ein Lüfter ausfällt, können andere Lüfter weiterarbeiten, sofern das System mit ausreichender Reservekapazität ausgelegt ist. Die Steuerung kann zudem einen Alarm auslösen, damit das Wartungspersonal die ausgefallene Einheit austauschen kann.

27.8 Welche Spannung sollte für Edge-Rechenzentrumslüfter verwendet werden?

Es gibt keine universelle Spannungsanforderung. Die richtige Spannung hängt von der elektrischen Architektur der Ausrüstung ab. Gängige DC-Konfigurationen umfassen 12 V und 24 V, aber die endgültige Auswahl sollte dem Systemleistungsdesign folgen.

27.9 Was ist wichtiger, Luftstrom oder statischer Druck?

Beides ist wichtig. Der Lüfter muss den erforderlichen Luftstrom beim tatsächlichen Systemdruck liefern. Die Auswahl eines Lüfters allein nach dem Freiluft-Luftstrom kann zu einer unzureichenden Kühlung in der Praxis führen.

27.10 Kann China Chungfo Fan Kühllüfter für Edge-Anwendungen anpassen?

Ja. China Chungfo Fan kann kundenspezifische Lüfteranforderungen in Bezug auf Abmessungen, Spannung, Stromstärke, Drehzahl, Luftstrom, Kabel, Anschlüsse sowie andere strukturelle oder elektrische Spezifikationen unterstützen, abhängig von den Projektanforderungen.

Fazit

Die Kühlanforderungen von Edge-Rechenzentren ändern sich, da die Rechenausrüstung dichter wird, die Arbeitslasten dynamischer werden und die Installationen kleiner und geografisch verteilter werden.

Ein herkömmlicher Lüfter mit fester Drehzahl kann für einfache Anwendungen immer noch geeignet sein, aber anspruchsvollere Edge-Umgebungen können von einer koordinierten Lüfter-Array-Architektur profitieren.

Der Wert eines intelligenten Axial Flow Fan-Arrays liegt nicht einfach darin, dass es mehr Lüfter enthält.

Sein wahrer Wert ergibt sich aus der Kombination mehrerer Luftstrommodule mit intelligenter Steuerung, thermischer Überwachung, Redundanz und flexibler Luftstromverteilung.

Bei korrekter Auslegung kann das System den Luftstrom dort bereitstellen, wo er benötigt wird, unnötigen Betrieb bei geringem Kühlbedarf reduzieren, auf Hotspots reagieren, den Ausfall einzelner Lüfter tolerieren und die Wartung vereinfachen.

Kompakte DC-Lüfter können die lokale Kühlung unterstützen, während Gebläselösungen restriktive Luftströmungspfade adressieren können, die zusätzlichen Druck oder einen gerichteten Luftstrom erfordern.

Für Edge-Rechenzentren ist die effektivste Kühlstrategie daher nicht unbedingt das System mit dem größten Lüfter oder dem höchsten theoretischen Luftstrom.

Es ist das System, das den richtigen Luftstrom mit dem richtigen Druck am richtigen Ort zur richtigen Zeit liefert.

Da sich Edge Computing weiter auf Telekommunikation, industrielle Automatisierung, Einzelhandel, Transport, Gesundheitswesen, intelligente Fertigung und andere verteilte Anwendungen ausweitet, wird intelligentes Wärmemanagement immer wichtiger.

Ein sorgfältig konstruiertes Lüfter-Array kann eine praktische Brücke zwischen herkömmlicher Luftkühlung und fortschrittlicherem intelligentem Wärmemanagement schlagen.

Für Hersteller und Systemintegratoren ist es entscheidend, den gesamten Luftströmungspfad, die thermische Last, die Steuerungsstrategie, die Redundanzanforderungen, die Umgebungsbedingungen und den langfristigen Wartungsplan zu bewerten, bevor die endgültige Lüfterarchitektur ausgewählt wird.

Dieser Ansatz kann dazu beitragen, Edge-Kühlsysteme zu schaffen, die anpassungsfähiger, wartungsfreundlicher und auf die tatsächlichen Anforderungen moderner verteilter Recheninfrastrukturen abgestimmt sind.
