Wenn Ingenieure ein Kunststoffgehäuse entwerfen, das elektronische Komponenten, Motoren, Netzteile, Steuerplatinen, Sensoren oder andere wärmeerzeugende Geräte enthält, ist eine der wichtigsten Fragen, wie viel Kühlluftstrom das Gehäuse tatsächlich benötigt. Die Auswahl eines Radiallüfters allein anhand seiner maximalen Luftstromleistung kann leicht zu einem unter- oder überdimensionierten Kühlsystem führen.

Der praktischere Ansatz besteht darin, zuerst den erforderlichen CFM-Wert zu berechnen, den zulässigen Temperaturanstieg zu bestimmen, den Luftstromwiderstand innerhalb und außerhalb des Gehäuses zu bewerten und dann einen Radiallüfter auszuwählen, der den erforderlichen Luftstrom beim tatsächlichen Systemdruck liefern kann.

Für Hersteller und OEM-Ingenieure ist dieser Prozess besonders wichtig, da ein Kunststoffgehäuse ein relativ kleines Innenvolumen haben kann und dennoch eine beträchtliche Menge an Wärme erzeugt. Ein kompaktes Gehäuse kann zudem enge Luftstromkanäle, Filter, Schutzgitter, Leiterplatten, Kabel und andere Komponenten enthalten, die den Widerstand erhöhen.

China Chungfo Fan konzentriert sich auf die Forschung, Entwicklung und Herstellung von DC- und AC-Lüftern, Radialgebläsen, Querstromlüftern, Axiallüftern, rahmenlosen Lüftern und zugehörigen Motorprodukten. Für Gehäusekühlanwendungen kann der Lüfterauswahlprozess durch die Kombination von thermischen Berechnungen mit Luftstrom- und statischen Drucktests optimiert werden.

1, Verständnis von CFM in einem Kunststoff-Lüftergehäuse

CFM steht für Kubikfuß pro Minute (cubic feet per minute). Es beschreibt das Luftvolumen, das ein Lüfter innerhalb einer Minute bewegen kann. Bei einer Gehäusekühlanwendung stellt der erforderliche CFM-Wert die Luftmenge dar, die durch das Gehäuse strömen muss, um die von den internen Komponenten erzeugte Wärme abzuführen und gleichzeitig die Innentemperatur innerhalb des erforderlichen Bereichs zu halten.

Es gibt jedoch einen wichtigen Unterschied zwischen dem erforderlichen Luftstrom und dem auf einem Lüfter-Datenblatt angegebenen Luftstrom.

Ein Lüfter kann bei fast keinem Widerstand einen Freiluft-Luftstromwert von einem bestimmten CFM-Wert aufweisenam Einlass oder Auslass. Sobald derselbe Lüfter in einem Kunststoffgehäuse installiert ist, kann der tatsächliche Luftstrom deutlich geringer ausfallen, da die Luft durch Lüftungsöffnungen, Filter, Gitter, Kanäle, Kühlkörper und interne Komponenten strömen muss.

Aktuelle technische Richtlinien betonen konsequent, dass der Freiluft-Luftstrom nicht als der endgültige installierte Luftstrom betrachtet werden sollte. Der tatsächliche Betriebspunkt wird durch das Verhältnis zwischen der Lüfterkennlinie und dem Widerstand des Gehäusesystems bestimmt.

Daher lautet die grundlegende technische Frage nicht einfach: „Wie viele CFM erzeugt der Lüfter?“

Die bessere Frage lautet: „Wie viele CFM benötigt das Gehäuse beim tatsächlichen statischen Druck des Systems?“

2, Warum CFM für Kunststoffgehäuse wichtig ist

Kunststoffgehäuse werden häufig in Haushaltsgeräten, elektronischen Geräten, Steuerungssystemen, Kommunikationsgeräten, medizinischen Geräten, Industriemaschinen, Ladegeräten und kleinen elektrischen Produkten verwendet.

Im Vergleich zu großen Metallschränken sind Kunststoffgehäuse oft kompakt, leicht und optisch in das Endprodukt integriert. Dies macht das Wärmemanagement anspruchsvoller.

Ein kleines Gehäuse kann mehrere wärmeerzeugende Komponenten enthalten. Ein Netzteil kann Wärme erzeugen. Ein Motortreiber kann Wärme erzeugen. Eine Leiterplatte kann kontinuierlich Wärme abgeben. Ein Transformator, ein Relais, ein Controller oder ein LED-Modul können ebenfalls zur gesamten Wärmelast beitragen.

Wenn die Wärme nicht effizient abgeführt werden kann, steigt die Innentemperatur weiter an.

Übermäßige Temperaturen können die Zuverlässigkeit der Komponenten, die elektrische Leistung, Isoliermaterialien, die Lebensdauer von Schmiermitteln, die Verformungsbeständigkeit des Kunststoffs und die allgemeine Lebensdauer des Produkts beeinträchtigen.

Der Zweck des Kühllüfters besteht daher nicht einfach darin, einen Luftstrom zu erzeugen. Sein Zweck ist es, eine ausreichende Luftaustauschrate zu etablieren, damit die im Gehäuse erzeugte Wärme kontinuierlich abtransportiert werden kann.

3, Die Grundformel für den erforderlichen CFM-Wert

Für eine erste technische Schätzung ist die nützlichste Formel zur Wärmeabfuhr:

Erforderlicher CFM ≈ 1,76 × Wärmelast W ÷ Zulässiger Temperaturanstieg °C

Die Formel basiert auf dem Zusammenhang zwischen Wärmeenergie, Luftstrom, Luftdichte und der spezifischen Wärmekapazität von Luft. Aktuelle technische Referenzen liefern die gleiche ungefähre Beziehung für vorläufige Berechnungen der Gehäusekühlung.

In dieser Formel bedeutet Wärmelast die Menge der im Gehäuse erzeugten Wärme.

Zulässiger Temperaturanstieg bedeutet die maximal akzeptable Differenz zwischen der Lufteintrittstemperatur des Gehäuses und der für das thermische Design verwendeten Innen- oder Austrittslufttemperatur.

Nehmen wir zum Beispiel an, ein Gehäuse enthält Komponenten, die insgesamt 100 W Wärme erzeugen.

Wenn der zulässige Temperaturanstieg 10 °C beträgt, lautet der theoretische Luftstrombedarf:

Erforderlicher CFM = 1,76 × 100 ÷ 10

Erforderlicher CFM = 17,6 CFM

Dies bedeutet, dass unter den Annahmen der vereinfachten Berechnung ein tatsächlicher Luftstrom von etwa 17,6 CFM erforderlich ist.

Das wichtige Wort hier ist „tatsächlich“.

Ein Lüfter, der mit 17,6 CFM im Freiluftbetrieb beworben wird, ist nicht automatisch geeignet.

Der ausgewählte Lüfter muss in der Lage sein, bei dem durch das Gehäuse erzeugten statischen Druck etwa 17,6 CFM zu liefern.

4, Wie man die gesamte Wärmelast berechnet

Vor der Berechnung des CFM-Werts muss die gesamte Wärmelast bestimmt werden.

Dies ist einer der wichtigsten Schritte, da der erforderliche Luftstrom direkt von der abzuführenden Wärme abhängt.

Die Wärmelast sollte normalerweise die von jeder Hauptkomponente im Gehäuse abgegebene Leistung enthalten.

Zum Beispiel könnte ein Kunststoff-Steuerungsgehäuse ein Netzteil mit 30 W Verlustleistung, einen Motorcontroller mit 20 W Verlustleistung, eine Steuerungs-PCB mit 15 W Verlustleistung, ein Relaissystem mit 5 W Verlustleistung und andere elektronische Komponenten mit 10 W Verlustleistung enthalten.

Die ungefähre Gesamtwärmelast wäre daher:

30 W + 20 W + 15 W + 5 W + 10 W = 80 W

Der Konstrukteur sollte die tatsächliche Wärmeabfuhr verwenden, anstatt einfach die elektrische Nennaufnahmeleistung jeder Komponente zu addieren.

Ein Gerät, das 100 W elektrische Leistung verbraucht, wandelt nicht zwangsläufig alle 100 W innerhalb des Gehäuses in Wärme um. Ein Teil der Energie kann mechanisch, elektrisch oder über einen anderen Ausgang übertragen werden.

Für eine genaue technische Auslegung sollten die Verlustdaten des Komponentenherstellers, gemessene Temperaturdaten oder direkte thermische Tests berücksichtigt werden.

Sobald die gesamte Wärmelast bekannt ist, kann sie in die Luftstromformel eingesetzt werden.

5,Wie sich der zulässige Temperaturanstieg auf CFM auswirkt

Der zulässige Temperaturanstieg hat einen großen Einfluss auf den erforderlichen Luftstrom.

Betrachten Sie eine Wärmelast von 100 W.

Wenn der zulässige Temperaturanstieg 5°C beträgt:

Erforderlicher CFM = 1,76 × 100 ÷ 5

Erforderlicher CFM = 35,2 CFM

Wenn der zulässige Temperaturanstieg 10°C beträgt:

Erforderlicher CFM = 17,6 CFM

Wenn der zulässige Temperaturanstieg 15°C beträgt:

Erforderlicher CFM ≈ 11,7 CFM

Wenn der zulässige Temperaturanstieg 20°C beträgt:

Erforderlicher CFM = 8,8 CFM

Dies demonstriert ein wichtiges Konstruktionsprinzip.

Je geringer der zulässige Temperaturanstieg, desto größer ist der erforderliche Luftstrom.

Wenn die Elektronik nur 5°C über der Umgebungstemperatur bleiben darf, ist ein wesentlich höherer Luftstrom erforderlich, als wenn ein Temperaturanstieg von 20°C akzeptabel ist.

Der zulässige Temperaturanstieg sollte daher aus den tatsächlichen thermischen Anforderungen des Geräts abgeleitet werden und nicht aus einer willkürlichen Lüfterspezifikation.

6,Berechnung von CFM aus Watt

Ein nützlicher technischer Arbeitsablauf besteht darin, mit Watt anstatt mit der Lüftergröße zu beginnen.

Angenommen, ein Kunststoffgehäuse enthält:

Wärmeverlust des Netzteils: 40 W

Wärmeverlust der Steuerplatine: 15 W

Wärmeverlust des Motortreibers: 25 W

Sonstige elektronische Verluste: 10 W

Gesamtwärmelast: 90 W

Wenn der maximal zulässige Temperaturanstieg 10°C beträgt:

Erforderlicher CFM = 1,76 × 90 ÷ 10

Erforderlicher CFM = 15,84 CFM

Das vorläufige thermische Ziel liegt daher bei etwa 15,8 CFM.

Wenn der Konstrukteur praktische Luftstromverluste berücksichtigen möchte, muss der ausgewählte Lüfter möglicherweise einen höheren Katalog-Luftstrom als 15,8 CFM bieten, vorausgesetzt, seine Leistungskurve zeigt, dass bei dem erforderlichen Systemdruck immer noch etwa 15,8 CFM geliefert werden können.

Deshalb kann der bloße Abgleich des berechneten CFM-Werts mit der Freiluft-Nennleistung zu enttäuschenden Ergebnissen führen.

7,Berücksichtigung des Volumens von Kunststoffgehäusen

Das Gehäusevolumen ist ebenfalls relevant, sollte aber die Wärmelastberechnung nicht ersetzen.

Für ein rechteckiges Gehäuse kann das Volumen wie folgt berechnet werden:

Volumen = Länge × Breite × Höhe

Wenn die Abmessungen in Fuß gemessen werden, ist das Ergebnis in Kubikfuß.

Zum Beispiel hat ein Gehäuse mit den Maßen 2 ft × 1,5 ft × 1 ft ein Volumen von:

2 × 1,5 × 1 = 3 Kubikfuß

Das Volumen verrät dem Konstrukteur, wie viel Luft sich im Gehäuse befindet, aber es verrät ihm nicht, wie viel Wärme erzeugt wird.

Ein kleines Gehäuse mit 150 W Wärme benötigt möglicherweise mehr Kühlluftstrom als ein viel größeres Gehäuse mit nur 30 W Wärme.

Aus diesem Grund sollten Wärmelast und zulässiger Temperaturanstieg normalerweise die primären Variablen für die Berechnung des thermischen Luftstroms sein.

Das Volumen kann dann als sekundäre Überprüfung für den Luftaustausch und die interne Luftstromverteilung verwendet werden.

8, Luftwechsel pro Stunde als sekundäre Methode

Für Belüftungsanwendungen ist eine weitere Methode die Verwendung von Luftwechseln pro Stunde.

Die Formel lautet:

CFM = Gehäusevolumen × Luftwechsel pro Stunde ÷ 60

Wenn ein Gehäuse beispielsweise ein Volumen von 3 Kubikfuß hat und das Auslegungsziel 60 Luftwechsel pro Stunde beträgt:

CFM = 3 × 60 ÷ 60

CFM = 3 CFM

Diese Berechnung kann nützlich sein, wenn das Ziel eine allgemeine Belüftung ist und nicht die Abfuhr einer genau bekannten elektronischen Wärmelast.

Für ein wärmeerzeugendes Elektronikgehäuse ist die Wärmelastmethode jedoch im Allgemeinen aussagekräftiger, da sie den Luftstrom direkt mit der abzuführenden Wärmemenge in Verbindung bringt.

Luftwechsel können dann als ergänzende Konstruktionsprüfung verwendet werden.

9, Warum statischer Druck einbezogen werden muss

Nach der Berechnung des erforderlichen Luftstroms ist die nächste wichtige Frage der statische Druck.

Hier können Radialventilatoren einen großen Vorteil bieten.

Kunststoffgehäuse haben oft eingeschränkte Luftstrompfade. Der Einlass kann ein Schutzgitter enthalten. Ein Filter kann installiert sein, um das Eindringen von Staub zu verhindern. Der Auslass kann eine schmale Öffnung haben. Interne Leiterplatten können den Luftstrom blockieren. Ein Kanal kann die Luft zwingen, die Richtung zu ändern.

Jede Einschränkung erzeugt einen Druckabfall.

Der Gesamtwiderstand des Systems kann Einlasswiderstand, Auslasswiderstand, Filterwiderstand, Gitterwiderstand, Kanalwiderstand, Biegungen, Kühlkörper und interne Komponentenhindernisse umfassen.

Aktuelle Referenzen zur Ventilatorenwahl betonen, dass der tatsächliche Betriebspunkt durch den Schnittpunkt der Ventilatorenkennlinie und der Systemwiderstandskennlinie bestimmt wird.

Dies bedeutet, dass ein Ventilator mit einer höheren CFM-Nennleistung bei freiem Ausblasen in einem restriktiven Gehäuse manchmal schlechter abschneiden kann als ein Radialventilator mit einer niedrigeren Nennleistung bei freiem Ausblasen, aber stärkerer Druckfähigkeit.

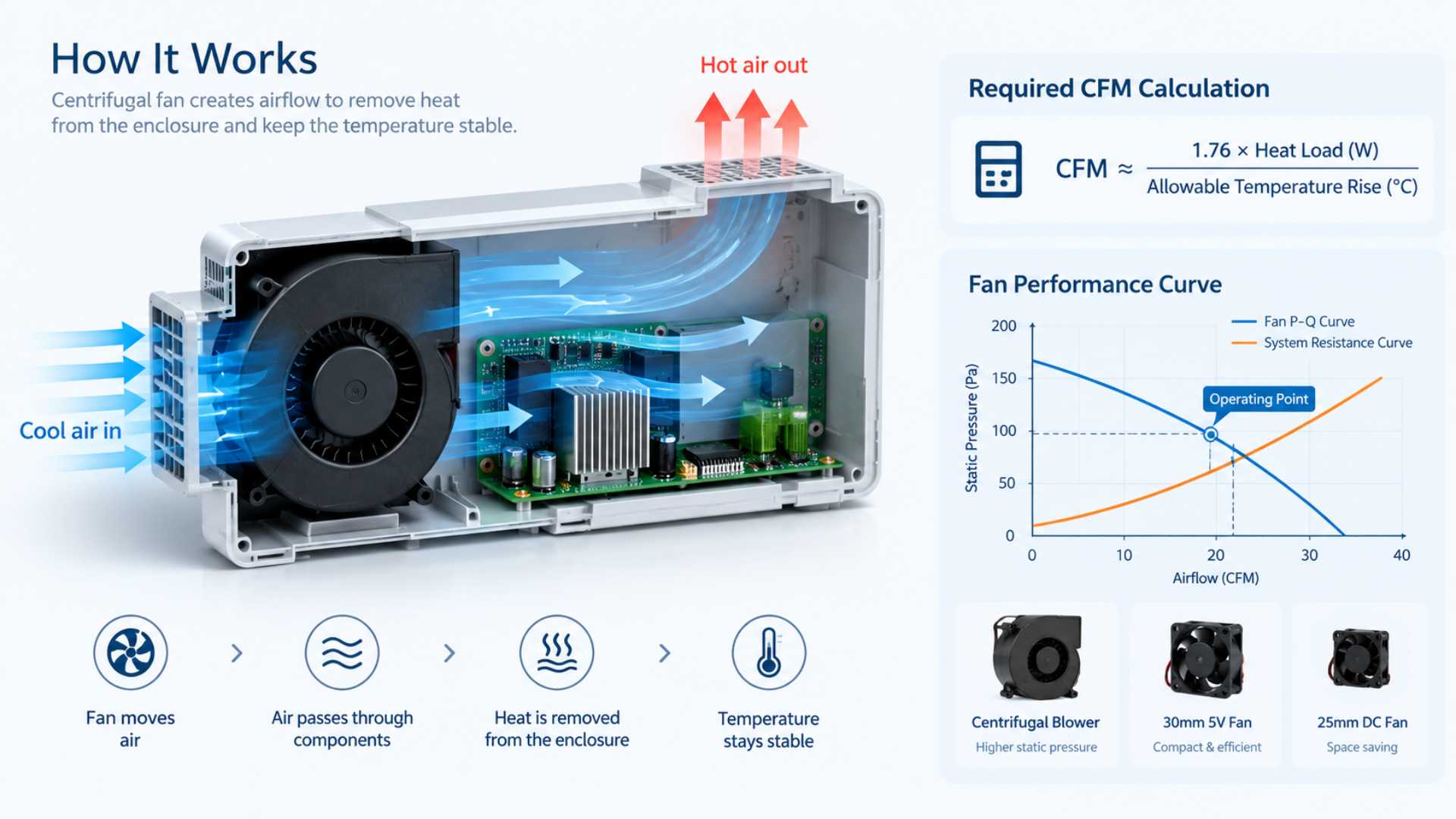

10, Verständnis der P-Q-Kennlinie des Ventilators

Eine P-Q-Kennlinie eines Ventilators zeigt das Verhältnis zwischen Luftstrom und statischem Druck.

Bei sehr geringem Widerstand kann der Ventilator einen relativ hohen Luftstrom erzeugen.

Mit zunehmendem Systemwiderstand nimmt der Luftstrom ab.

Bei maximalem statischen Druck nähert sich der Luftstrom null an.

Der tatsächliche Betriebspunkt liegt dort, wo die Ventilatorenkennlinie die Widerstandskennlinie des Gehäuses schneidet.

Angenommen, ein Radialventilator hat eine Luftstromnennleistung bei freiem Ausblasen von 30 CFM.

Das Gehäuse erzeugt möglicherweise 100 Pa Widerstand.

Wenn die Ventilatorenkennlinie zeigt, dass der Ventilator bei 100 Pa 22 CFM liefern kann, dann beträgt der praktische Luftstrom etwa 22 CFM, nicht 30 CFM.

Wenn die thermische Berechnung 25 CFM erfordert, würde dieser Ventilator die Anforderung nicht erfüllen, obwohl seine Katalog-Nennleistung bei freiem Ausblasen höher erscheint als der berechnete Wert.

Diese Unterscheidung ist bei der Auswahl eines Kunststoff-Radialventilators äußerst wichtig.

11, Abschätzung des Gehäusewiderstands

Der einfachste Weg, die Genauigkeit der Ventilatorenwahl zu verbessern, besteht darin, jede Einschränkung im Luftstrompfad zu identifizieren.

Das Einlassgitter sollte bewertet werden.

Das Auslassgitter sollte bewertet werden.

Filter sollten bewertet werden.

Kanäle sollten bewertet werden.

Scharfe Kurven sollten bewertet werden.

Engpässe sollten bewertet werden.

Kühlkörper und dicht gepackte elektronische Baugruppen sollten bewertet werden.

Je restriktiver das System wird, desto mehr statische Druckkapazität benötigt der Lüfter.

Ein einfaches offenes Gehäuse kann einen relativ geringen Widerstand aufweisen.

Ein kompaktes, abgedichtetes oder teilabgedichtetes Kunststoffgehäuse mit Filter und engem Auslasskanal kann einen wesentlich höheren Widerstand aufweisen.

In der technischen Entwicklung können Prototypentests einen zuverlässigeren Druckabfallwert liefern als eine rein theoretische Schätzung.

12, Wie ein Radiallüfter in einem kompakten Gehäuse hilft

Radiallüfter werden oft ausgewählt, wenn Luft durch einen restriktiven Pfad bewegt werden muss.

Im Gegensatz zu vielen Axiallüftern, die Luft hauptsächlich entlang der Rotationsachse bewegen, beschleunigen Radiallüfter die Luft radial durch ein Laufrad und eine Spiralgehäusestruktur.

Dies macht sie nützlich für Anwendungen, bei denen der Luftstrom in einer Richtung eintreten und in einer anderen austreten muss oder bei denen ein höherer statischer Druck erforderlich ist.

Zum Beispiel kann ein elektronisches Kunststoffgehäuse eine Einlassöffnung auf einer Seite und einen Auslasskanal auf der gegenüberliegenden Seite haben.

Der Radiallüfter kann so in das Gehäuse integriert werden, dass Luft über die wärmeerzeugenden Komponenten gezogen und durch einen schmalen Auslass ausgestoßen wird.

Diese Anordnung kann den gesamten Luftstrompfad verbessern und helfen, Wärme aus bestimmten Bereichen abzuführen.

13, Wie man einen praktischen Sicherheitsabstand berechnet

Die theoretische CFM-Berechnung ist eher ein Ausgangspunkt als die endgültige Lüfterspezifikation.

Reale Systeme enthalten Fertigungstoleranzen, Staubansammlungen, Filterbelastung, Luftstromleckagen, Komponentenbehinderungen und Änderungen der Umgebungsbedingungen.

Daher beziehen Ingenieure üblicherweise einen Konstruktionsspielraum ein.

Der angemessene Spielraum hängt von der Anwendung ab.

Für einen vorläufigen Entwurf kann ein Ingenieurteam beschließen, einen Luftstromspielraum von 20 % bis 30 % zu verwenden, dies sollte jedoch eher als Projektdesignannahme und nicht als universeller Standard behandelt werden.

Wenn zum Beispiel der berechnete Bedarf 20 CFM beträgt und ein Konstruktionsspielraum von 25 % gewählt wird:

20 × 1,25 = 25 CFM

Das Designziel liegt bei etwa 25 CFM.

Der endgültige Lüfter muss jedoch in der Lage sein, 25 CFM beim tatsächlichen Betriebsdruck zu liefern.

Eine hohe CFM-Zahl bei freiem Ausblasen kompensiert keinen unzureichenden statischen Druck.

Beispielrechnung für ein Kunststoff-Radiallüftergehäuse

Betrachten Sie ein Kunststoffgehäuse für elektronische Geräte.

Die interne Wärmelast beträgt 120 W.

Die maximale Umgebungstemperatur beträgt 35°C.

Die maximal gewünschte interne Lufttemperatur beträgt 45°C.

Daher:

Zulässiger Temperaturanstieg = 45°C − 35°C

Zulässiger Temperaturanstieg = 10°C

Die vorläufige Luftstromberechnung lautet:

Erforderliche CFM = 1,76 × 120 ÷ 10

Erforderliche CFM = 21,12 CFM

Nehmen wir nun an, das Designteam wendet einen technischen Spielraum von 25 % an:

21,12 × 1,25 = 26,4 CFM

Das vorläufige Designziel liegt bei etwa 26,4 CFM.

Der Ingenieur bewertet dann den Gehäusewiderstand.

Angenommen, das Einlassgitter, der Filter, die internen Kanäle und der Auslass erzeugen zusammen einen Systemwiderstand von 120 Pa bei etwa 26 CFM.

Der Ingenieur muss nun einen Radiallüfter finden, dessen Leistungskurve bei 120 Pa mindestens etwa 26 CFM liefern kann.

Ein Lüfter, der 35 CFM bei Null-Druck erzeugt, ist möglicherweise nicht geeignet, wenn er bei 120 Pa nur 20 CFM liefern kann.

Ein anderer Lüfter mit einer Freiluftleistung von 32 CFM könnte besser geeignet sein, wenn seine Leistungskurve 28 CFM bei 120 Pa bietet.

Dieses Beispiel zeigt, warum die CFM-Berechnung und die Bewertung des statischen Drucks zusammen durchgeführt werden müssen.

14,Einsatz kleiner DC-Lüfter in kompakten Gehäusen

Nicht jedes Gehäuse erfordert ein großes Radialgebläse.

Einige kompakte elektronische Produkte haben relativ geringe Wärmelasten und begrenzten Bauraum.

In diesen Anwendungen kann ein kleiner DC-Lüfter ausreichen.

Ein 30mm fan 5v kann für kompakte Elektronik, tragbare Geräte, kleine Steuermodule und andere Anwendungen mit geringem Stromverbrauch in Betracht gezogen werden, bei denen sowohl die physische Größe als auch die Betriebsspannung begrenzt sind.

Das gleiche Prinzip gilt für einen 25mm dc fan. Seine kleine Rahmengröße kann nützlich sein, wenn der verfügbare Einbaubereich extrem begrenzt ist.

Die geringe Größe des Lüfters entbindet jedoch nicht von der Notwendigkeit technischer Berechnungen.

Der Konstrukteur muss weiterhin den erforderlichen Luftstrom, den verfügbaren statischen Druck, die Betriebsspannung, die Lärmanforderungen, die Betriebstemperatur und die erwartete Lebensdauer bestimmen.

Bei sehr kompakten Produkten muss der Lüfter möglicherweise auch tausende Stunden lang kontinuierlich laufen, was das Motordesign, die Lagerwahl und die thermische Zuverlässigkeit wichtig macht.

15,Kleiner Lüfter versus Radiallüfter

Die Entscheidung zwischen einem kleinen Axiallüfter und einem Radiallüfter sollte auf dem Luftströmungspfad basieren.

Wenn das Gehäuse einen relativ offenen Luftströmungspfad und einen geringen Widerstand aufweist, kann ein Axiallüfter eine effiziente Lösung bieten.

Wenn die Luft durch einen engen Kanal, einen Filter oder einen komplizierten internen Pfad strömen muss, ist ein Radiallüfter aufgrund seiner Fähigkeit, einen höheren statischen Druck zu erzeugen, möglicherweise besser geeignet.

Ein 25mm dc fan kann für ein kleines Elektronikmodul mit einem kurzen und offenen Belüftungspfad geeignet sein.

Ein 30mm fan 5v kann für kompakte Unterhaltungselektronik geeignet sein, bei der die Stromversorgung auf 5 V begrenzt ist.

Ein Radialgebläse kann attraktiver werden, wenn dasselbe kompakte Gehäuse enge Luftkanäle oder einen längeren Kanal enthält.

Die richtige Wahl sollte immer anhand der Lüfterleistungskurve und nicht allein anhand der Rahmengröße bestätigt werden.

16,Anwendungsbeispiel: Kühlung von Kühlschränken

Kühlgeräte bieten ein weiteres nützliches Beispiel für das Design der Gehäuselüftung.

Ein Kühlschrank enthält Kompressoren, Steuerungssysteme, wärmeerzeugende elektrische Komponenten und Wärmetauscherstrukturen.

Ein Kühlschrank-Abluftventilator kann in bestimmten Belüftungsanordnungen verwendet werden, um warme Luft aus einem bestimmten Bereich abzuführen.

Der genaue Luftstrombedarf hängt jedoch von der Wärmelast, dem verfügbaren Belüftungsbereich, den Temperaturgrenzen, den Druckverlusten und dem gesamten Design des Kühlsystems ab.

Der Lüfter sollte nicht einfach deshalb ausgewählt werden, weil eine Kühlschrankanwendung einen hohen Luftstrom zu erfordern scheint.

Der Konstrukteur sollte die abzuführende Wärme berechnen und den erforderlichen Betriebsluftstrom bestimmen.

Wenn der Luftstrom durch einen engen Kanal oder einen begrenzten Auslass strömen muss, sollte auch der statische Druck berücksichtigt werden.

17,Die Bedeutung der Luftstromrichtung

Ein Lüfter kann auf dem Papier ausreichende CFM aufweisen und dennoch eine schlechte Kühlung bieten, wenn die Luftstromrichtung schlecht konzipiert ist.

Luft sollte normalerweise durch einen kühleren Bereich eintreten und über die wärmeerzeugenden Komponenten strömen, bevor sie das Gehäuse verlässt.

Wenn Einlass und Auslass zu nah beieinander liegen, kann der Lüfter die Luft lokal zirkulieren lassen, ohne den Rest des Gehäuses effektiv zu kühlen.

Dies kann einen Luftkurzschluss erzeugen.

Die Auslassluft kann sofort zum Einlass zurückkehren, anstatt durch den Hauptbereich der Wärmeentwicklung zu strömen.

Für kompakte Kunststoffgehäuse kann numerische Strömungsmechanik für komplexe Designs verwendet werden, aber physische Prototypentests bleiben wertvoll.

Temperatursensoren können in der Nähe kritischer Komponenten installiert werden, um festzustellen, ob der Luftstrom tatsächlich die erforderlichen Stellen erreicht.

18,Vermeidung von Hotspots im Gehäuse

Die durchschnittliche Gehäusetemperatur repräsentiert nicht immer die Temperatur der empfindlichsten Komponente.

Ein Leistungstransistor, Motorregler oder Spannungsregler kann bei einer wesentlich höheren Temperatur als die Umgebungsluft arbeiten.

Deshalb ist die Luftstromverteilung wichtig.

Ein Radiallüfter kann so positioniert werden, dass der Luftstrom auf den Bereich mit der höchsten Wärmedichte gerichtet ist.

Leitbleche können ebenfalls verwendet werden, um zu verhindern, dass Luft an kritischen Komponenten vorbeiströmt.

Das Ziel ist nicht nur, den berechneten CFM-Wert am Lüfterauslass zu erreichen.

Das Ziel ist sicherzustellen, dass die erforderliche Menge an Kühlluft die Komponenten erreicht, die tatsächlich Kühlung benötigen.

Berücksichtigung der Umgebungstemperatur

Die Umgebungstemperatur muss in die thermische Auslegung einbezogen werden.

Ein System, das in einem Raum bei 20°C betrieben wird, hat einen ganz anderen Kühlbedarf als dasselbe System bei 40°C.

Wenn die maximale interne Komponententemperatur 60°C beträgt, kann der zulässige Temperaturanstieg bei 20°C Umgebungstemperatur 40°C betragen.

Bei 40°C Umgebungstemperatur beträgt der zulässige Temperaturanstieg nur 20°C.

Die zweite Bedingung erfordert deutlich mehr Luftstrom.

Dies ist ein Grund, warum Industrie- und Außengeräte oft eine sorgfältigere Lüfterauswahl erfordern als Verbrauchergeräte, die in kontrollierten Innenräumen verwendet werden.

19,Höhe und Luftdichte

Die Luftdichte ändert sich mit der Höhe und Temperatur.

In größeren Höhen wird die Luft weniger dicht.

Für den gleichen volumetrischen Luftstrom kann die Masse der Luft, die sich durch das Gehäuse bewegt, daher geringer sein.

Die grundlegende CFM-Formel geht von annähernd standardmäßigen Luftbedingungen aus, daher können Anwendungen in großen Höhen zusätzliche technische Korrekturen erfordern.

Dies ist besonders relevant für Geräte, die für den Betrieb in Bergregionen oder in Anwendungen vorgesehen sind, bei denen die Umgebungsbedingungen stark variieren.

Für vorläufige Berechnungen ist die Standardformel nützlich.

Für kritische Geräte sollten die tatsächliche Betriebstemperatur, die Höhe und die Luftdichte in die thermische Berechnung einbezogen werden. Technische Referenzen empfehlen außerdem, Luftstromberechnungen zu korrigieren, wenn die Umgebungsbedingungen wesentlich von den Standardannahmen abweichen.

Lüfterspannung und Steuerungsanforderungen

Sobald die Anforderungen an Luftstrom und Druck bekannt sind, muss auch die elektrische Spezifikation angepasst werden.

Gängige DC-Lüfterspannungen sind 5 V, 12 V und 24 V.

Ein kompaktes Produkt erfordert möglicherweise einen 5 V Lüfterda das elektronische Hauptsystem bereits mit 5 V arbeitet.

Industriegeräte können je nach verfügbarer Stromarchitektur einen 12 V oder 24 V Lüfter verwenden.

Zusätzlich zur Spannung sollten Ingenieure Stromstärke, Anlaufverhalten, Blockierschutz, Drehzahlregelung, Tachosignalausgang, PWM-Steuerung und Alarmfunktionen berücksichtigen, sofern erforderlich.

Ein Lüfter, der die Luftstromanforderung erfüllt, aber nicht korrekt in das Strom- und Steuerungssystem des Produkts integriert werden kann, ist keine vollständige Lösung.

20,Geräuschüberlegungen

Geräusche können in kleinen Kunststoffgehäusen ein wichtiger Faktor werden.

Ein Lüfter mit einer höheren Drehzahl kann einen starken Luftstrom liefern, erzeugt aber möglicherweise auch mehr aerodynamische und Motorgeräusche.

Bei Haushaltsgeräten, medizinischen Geräten, Büroelektronik und Verbraucherprodukten kann die akustische Leistung fast so wichtig sein wie die thermische Leistung.

Der Konstrukteur sollte daher vermeiden, einfach den Lüfter mit der höchsten verfügbaren Drehzahl zu wählen.

Ein besserer Ansatz ist es, den erforderlichen Betriebspunkt zu identifizieren und einen Lüfter auszuwählen, der den notwendigen Luftstrom und Druck ohne übermäßige Drehzahl liefern kann.

Der Luftstrompfad selbst sollte ebenfalls sorgfältig gestaltet werden, da Turbulenzen, scharfe Biegungen und enge Öffnungen zusätzliche Geräusche erzeugen können.

Zuverlässigkeit und Dauerbetrieb

Für Geräte, die für den Dauerbetrieb ausgelegt sind, ist die Zuverlässigkeit des Lüfters eine wichtige Überlegung.

Der Lüfter kann jeden Tag viele Stunden laufen.

Lagerwahl, Motorkonstruktion, Wicklungstemperatur, Betriebstemperatur, Vibrationen und Staubbelastung können die Lebensdauer beeinflussen.

Aus diesem Grund berücksichtigt China Chungfo Fan bei der Entwicklung von Lüfterlösungen nicht nur den Luftstrom, sondern auch die Produktkonstruktion, die elektrischen Eigenschaften und die Einsatzbedingungen.

Für OEM-Kunden kann die Anpassung Spannung, Stromstärke, Drehzahl, Luftstrom, Druck, Kabelkonfiguration, Steckerkonfiguration und andere funktionale Anforderungen umfassen.

21,Testen des fertigen Gehäuses

Auf theoretische Berechnungen sollten bei wichtigen Anwendungen immer Prototypentests folgen.

Ein Prototypengehäuse kann unter repräsentativen Umgebungsbedingungen getestet werden.

Temperatursensoren können in der Nähe kritischer Komponenten platziert werden.

Der Lüfter kann dann mit der vorgesehenen Spannung und unter den vorgesehenen Steuerungsbedingungen betrieben werden.

Ingenieure können Einlasstemperatur, Auslasstemperatur, interne Hotspot-Temperatur, Luftstrom und Druck messen.

Die Messergebnisse können dann mit der ursprünglichen Berechnung verglichen werden.

Wenn die Innentemperatur zu hoch ist, sollten mehrere Faktoren untersucht werden.

Der Lüfter erzeugt möglicherweise nicht genügend Luftstrom beim tatsächlichen Systemdruck.

Der Luftstrompfad könnte blockiert sein.

Der Einlass oder Auslass könnte zu klein sein.

Der Lüfter könnte falsch positioniert sein.

Es könnte übermäßige Leckagen geben.

Die Wärmelast könnte höher sein als ursprünglich geschätzt.

Das Gehäuse könnte zudem eine unzureichende Belüftungsfläche aufweisen.

Tests ermöglichen es, diese Probleme vor der Massenproduktion zu identifizieren.

22,Häufige Fehler bei der CFM-Berechnung

Ein häufiger Fehler ist die Auswahl eines Lüfters nur basierend auf dem maximalen CFM-Wert, der auf dem Datenblatt aufgedruckt ist.

Dies ignoriert den statischen Druck.

Ein weiterer Fehler ist die Berechnung des Luftstroms nur basierend auf dem Gehäusevolumen.

Das Volumen allein beschreibt nicht, wie viel Wärme abgeführt werden muss.

Ein dritter Fehler ist die Verwendung der elektrischen Nennleistung jeder Komponente als Wärmelast, ohne die tatsächliche Verlustleistung zu bestimmen.

Ein weiteres Problem ist die Verwendung eines zu geringen Temperaturanstiegs, ohne zu berücksichtigen, ob der erforderliche Luftstrom physikalisch erreichbar ist.

Konstrukteure vergessen manchmal auch, dass Filter restriktiver werden, wenn sich Staub ansammelt.

Das Luftstromsystem sollte daher unter realistischen Betriebsbedingungen bewertet werden.

Ein weiterer häufiger Fehler ist es, Einlass und Auslass zu nah beieinander zu platzieren.

Dies kann zu einer Luftrezirkulation anstelle einer effektiven Kühlung führen.

Ein letzter Fehler ist die Auswahl eines Lüfters, bevor die thermischen Anforderungen definiert wurden.

Die bessere Reihenfolge ist: Wärmelast berechnen, zulässigen Temperaturanstieg bestimmen, erforderlichen Luftstrom berechnen, Systemwiderstand schätzen, Arbeitspunkt identifizieren und dann den Lüfter auswählen.

23,Ein praktischer Arbeitsablauf für die Lüfterauswahl

Der gesamte Prozess lässt sich als praktischer technischer Arbeitsablauf zusammenfassen.

Erstens: Bestimmen Sie die maximale Umgebungstemperatur.

Zweitens: Bestimmen Sie die maximal zulässige Innen- oder Komponententemperatur.

Drittens: Berechnen Sie den zulässigen Temperaturanstieg.

Viertens: Berechnen Sie die gesamte interne Wärmelast.

Fünftens: Berechnen Sie den theoretisch erforderlichen CFM-Wert.

Sechstens: Bewerten Sie den Luftstrompfad des Gehäuses.

Siebtens: Statischen Systemdruck schätzen oder messen.

Achtens: Einen angemessenen Sicherheitszuschlag hinzufügen.

Neuntens: Den Zielbetriebspunkt mit den Leistungskurven des Radiallüfters vergleichen.

Zehntens: Die endgültige Auswahl durch Prototypentests verifizieren.

Dieser Arbeitsablauf hilft, das häufige Problem zu vermeiden, einen Lüfter nur anhand einer Katalog-Nummer auszuwählen.

24,Wie China Chungfo Fan bei der Gehäusekühlung unterstützen kann

China Chungfo Fan entwickelt und fertigt eine Reihe von DC- und AC-Kühllüftern-Produkten für verschiedene Geräteanwendungen.

Das Produktsortiment umfasst Axiallüfter, Radialgebläse, Querstromlüfter, rahmenlose Lüfter und zugehörige Motorlösungen.

Für OEM-Anwendungen kann der Lüfter hinsichtlich der erforderlichen Spannung, Stromstärke, Drehzahl, Luftmenge, des statischen Drucks, der Abmessungen, der Geräuschentwicklung, der Betriebsumgebung und der Verdrahtungsanforderungen bewertet werden.

Bei kompakten Kunststoffgehäusen kann der Designprozess mit der Wärmelast des Kunden und dem verfügbaren Bauraum beginnen.

Der erforderliche CFM-Wert kann dann berechnet und mit dem Druckbedarf abgeglichen werden.

Dieser Ansatz ist zuverlässiger, als einen Lüfter einfach nach seinen Außenmaßen auszuwählen.

China Chungfo Fan verfügt zudem über Produktions- und Testkapazitäten, die Produktentwicklung, Formenbau, Spritzguss, SMT, Montage und Qualitätskontrolle abdecken.

Testgeräte können verwendet werden, um Luftstrom, Druck, Geräuschentwicklung, elektrische Leistung und andere Produkteigenschaften zu bewerten.

Für OEM- und kundenspezifische Anwendungen können diese Fähigkeiten dazu beitragen, die theoretische Lüfterberechnung mit dem tatsächlich hergestellten Produkt zu verknüpfen.

25,Fazit

Die Berechnung des erforderlichen CFM für ein Kunststoff-Radiallüftergehäuse beginnt mit der Wärme, nicht mit der Lüftergröße.

Die grundlegende vorläufige Formel lautet:

Erforderlicher CFM ≈ 1,76 × Wärmelast W ÷ Zulässiger Temperaturanstieg °C

Diese Berechnung stellt den theoretischen Luftstrombedarf fest.

Sie stellt jedoch nicht die endgültige Lüfterauswahl dar.

Der Konstrukteur muss auch statischen Druck, Filter, Gitter, Kanäle, interne Komponenten, Luftstromrichtung, Temperaturverteilung, Umgebungstemperatur, Höhe, Geräuschentwicklung und Zuverlässigkeit berücksichtigen.

Der wichtigste Unterschied besteht zwischen dem Freiluft-Luftstrom und dem tatsächlichen Betriebsluftstrom.

Ein Radiallüfter sollte entsprechend dem Punkt ausgewählt werden, an dem seine Leistungskurve die Widerstandskurve des Gehäusesystems schneidet.

Für ein Gehäuse mit geringem Widerstand kann ein kompakter Axiallüfter ausreichen.

Für ein kompaktes Gehäuse mit engen Durchgängen, Filtern oder Kanälen kann ein Radiallüfter eine geeignetere Druck-Durchfluss-Leistung bieten.

Kleine Produkte können einen 30mm Lüfter 5v oder einen 25mm DC-Lüfter verwenden, wenn die Wärmelast und die Luftstromanforderungen relativ gering sind, während größere oder restriktivere Systeme ein leistungsstärkeres Radialgebläse erfordern können.

Das gleiche Berechnungsprinzip kann auch auf Anwendungen wie Abluftsysteme für Kühlschränke, Elektronikschränke, Haushaltsgeräte, medizinische Geräte, Ladegeräte und Industriemaschinen angewendet werden.

Der zuverlässigste Ansatz ist daher, die Wärmelast zu berechnen, den zulässigen Temperaturanstieg zu bestimmen, den CFM zu berechnen, den statischen Druck zu bewerten, den Lüfter anhand seiner Leistungskurve auszuwählen und dann das endgültige Design durch Tests zu verifizieren.

26,FAQ

FAQ 1: Was ist die grundlegende Formel zur Berechnung des erforderlichen CFM?

Die vorläufige Formel lautet: Erforderlicher CFM ≈ 1,76 × Wärmelast in Watt ÷ Zulässiger Temperaturanstieg in °C. Das Ergebnis stellt den ungefähren tatsächlichen Luftstrom dar, der für die Wärmeabfuhr unter den Annahmen der Berechnung erforderlich ist.

FAQ 2: Ist der Freiluft-CFM eines Lüfters derselbe wie der tatsächliche Luftstrom im Gehäuse?

Nein. Der Freiluft-CFM wird normalerweise unter Bedingungen mit sehr geringem Luftstromwiderstand gemessen. Sobald der Lüfter in ein Gehäuse mit Filtern, Gittern, Kanälen oder engen Durchgängen eingebaut ist, kann der tatsächliche Luftstrom abnehmen. Die Lüfterleistungskurve sollte daher beim erwarteten statischen Druck überprüft werden.

FAQ 3: Wie viel CFM benötigt ein 100 W Gehäuse?

Die Antwort hängt vom zulässigen Temperaturanstieg ab. Bei einem Temperaturanstieg von 5°C beträgt der vorläufige Bedarf etwa 35,2 CFM. Bei 10°C sind es etwa 17,6 CFM. Bei 15°C sind es etwa 11,7 CFM. Bei 20°C sind es etwa 8,8 CFM.

FAQ 4: Warum sollte bei der Auswahl eines Radiallüfters der statische Druck berücksichtigt werden?

Der statische Druck stellt den Widerstand dar, den der Lüfter überwinden muss. Filter, Gitter, Kanäle, Kühlkörper und enge Luftstromkanäle können den Luftstrom erheblich reduzieren. Ein Radiallüfter sollte daher eher anhand des tatsächlichen Druckbedarfs als nur unter Freiluftbedingungen bewertet werden.

FAQ 5: Kann ein kleiner DC-Lüfter für ein Kunststoffgehäuse verwendet werden?

Ja, wenn die Wärmelast und der Luftstrombedarf ausreichend gering sind. Ein 30mm Lüfter 5v oder ein 25mm DC-Lüfter können für kompakte elektronische Produkte geeignet sein, aber der erforderliche Luftstrom, der statische Druck, die Spannung, die Geräuschentwicklung und die Betriebsdauer müssen alle bewertet werden.

FAQ 6: Wann sollte ein Radiallüfter anstelle eines Axiallüfters gewählt werden?

Ein Radiallüfter kann besonders nützlich sein, wenn der Luftstrom durch einen restriktiven Pfad, einen engen Kanal, einen Filter oder einen kompakten internen Kanal geleitet werden muss. Wenn der Luftstrompfad relativ offen ist und der Widerstand gering ist, kann auch ein Axiallüfter geeignet sein.

FAQ 7: Benötigt ein größeres Gehäuse immer mehr CFM?

Nein. Das Gehäusevolumen ist nur ein Faktor. Der erforderliche Luftstrom hängt in erster Linie von der Wärmelast und dem zulässigen Temperaturanstieg ab. Ein kleines Gehäuse mit einer hohen Wärmelast kann mehr Kühlluft erfordern als ein großes Gehäuse mit einer geringen Wärmelast.

FAQ 8: Sollte ein Sicherheitsspielraum für den Luftstrom hinzugefügt werden?

Ein Konstruktionsspielraum kann nützlich sein, um praktische Faktoren wie Luftstromverluste, Komponententoleranzen, Filterbelastung und Betriebsbedingungen zu berücksichtigen. Der angemessene Spielraum hängt von der Anwendung ab und sollte nicht als universeller Festwert behandelt werden.

FAQ 9: Wie kann die endgültige Lüfterauswahl überprüft werden?

Der beste Ansatz ist der Vergleich des erforderlichen Luftstroms und des statischen Drucks mit der P-Q-Leistungskurve des Lüfters und die anschließende Überprüfung des ausgewählten Lüfters in einem repräsentativen Prototypengehäuse. Temperatur, Luftstrom und Druck können während der Tests gemessen werden.

FAQ 10: Kann China Chungfo Fan kundenspezifische Radiallüfterlösungen anbieten?

China Chungfo Fan kann Lüfteranforderungen basierend auf Abmessungen, Spannung, Stromstärke, Drehzahl, Luftstrom, Druck, Geräuschentwicklung, Verkabelung und Anwendungsbedingungen bewerten. Für OEM-Projekte können diese Anforderungen als Ausgangspunkt für die Auswahl oder Entwicklung einer geeigneten Lüfterlösung verwendet werden.
