Medizinische Inkubatoren erfordern eine streng kontrollierte interne Umgebung, in der Temperatur, Luftfeuchtigkeit, Luftstrom und andere Betriebsbedingungen stabil bleiben müssen. In diesen Systemen ist der Luftstrom nicht einfach nur eine Frage der Bewegung von Luft von einem Punkt zum anderen. Das Zirkulationsmuster bestimmt, wie effizient die klimatisierte Luft verteilt wird, wie gleichmäßig die Wärme übertragen wird und wie effektiv Temperaturunterschiede in der gesamten Kammer reduziert werden.

Ein Querstromlüfter kann bei diesem Prozess eine wichtige Rolle spielen, da er in der Lage ist, einen breiten Luftstrom über einen relativ langen Auslass zu erzeugen. Im Gegensatz zu einem herkömmlichen Axiallüfter, der die Luft hauptsächlich entlang der Achse seines Laufrads bewegt, kann ein Querstromlüfter die Luft über einen größeren Bereich verteilen. Diese Eigenschaft macht die Technologie für Geräte geeignet, bei denen eine kompakte Bauweise und eine relativ gleichmäßige Luftverteilung erforderlich sind.

Bei Anwendungen in medizinischen Inkubatoren kann die Auswahl des Lüfters jedoch nicht vom gesamten Luftstromsystem getrennt werden. Lüfter, Lufteinlass, Heizelement, Luftkanal, Auslassgeometrie, Kammerstruktur, Temperatursensoren und Steuerungsalgorithmus müssen zusammenarbeiten. Der Zweck des Lüfters besteht daher nicht einfach darin, einen maximalen Luftstrom bereitzustellen. Stattdessen sollte er das geeignete Luftstromvolumen, den richtigen Druck, die richtige Geschwindigkeit und das richtige Verteilungsmuster für das spezifische Inkubatordesign liefern.

Warum ist ein gleichmäßiger Luftstrom in medizinischen Inkubatoren wichtig?

Die interne Umgebung eines medizinischen Inkubators muss stabil bleiben, da Temperaturschwankungen die kontrollierte Umgebung innerhalb der Kammer direkt beeinflussen können. Wenn einige Bereiche deutlich mehr erwärmte Luft erhalten als andere, können sich lokale Hitze- und Kältezonen bilden.

Ein gleichmäßiger Luftstrom hilft, dieses Problem zu reduzieren, indem die klimatisierte Luft kontinuierlich gemischt und neu verteilt wird. Wenn die Luft ordnungsgemäß zirkuliert, kann die vom Heizsystem erzeugte Wärme gleichmäßiger in der gesamten Kammer verteilt werden. Gleichzeitig kann Luft, die Wärme verloren hat, zum Zirkulationspfad zurückkehren und erneut klimatisiert werden.

Dies erzeugt einen kontinuierlichen Luftstromkreislauf.

Klimatisierte Luft verlässt den Heiz- und Luftstrombereich, tritt in die Kammer ein, durchläuft den vorgesehenen Zirkulationspfad, kehrt zum Einlassbereich zurück und wird dann wieder umgewälzt.

Die Effektivität dieses Kreislaufs hängt stark vom Luftstrommuster ab. Ein Lüfter, der einen starken, aber stark konzentrierten Strahl erzeugt, kann in einem Bereich eine übermäßige Geschwindigkeit erzeugen, während ein anderer Bereich eine unzureichende Zirkulation aufweist. Für einen Inkubator kann dies weniger wünschenswert sein als eine breitere und kontrolliertere Luftstromverteilung.

Dies ist ein Grund, warum die Querstromtechnologie für bestimmte Inkubatordesigns attraktiv ist.

Moderne Säuglingsinkubatoren unterliegen spezifischen Sicherheits- und wesentlichen Leistungsanforderungen. IEC 60601-2-19 befasst sich mit Säuglingsinkubatoren und enthält Anforderungen in Bezug auf Temperaturstabilität und Temperaturgleichmäßigkeit. Die Norm erkennt an, dass eine kontrollierte und messbare Umweltleistung ein wesentlicher Bestandteil des Inkubatorbetriebs ist.

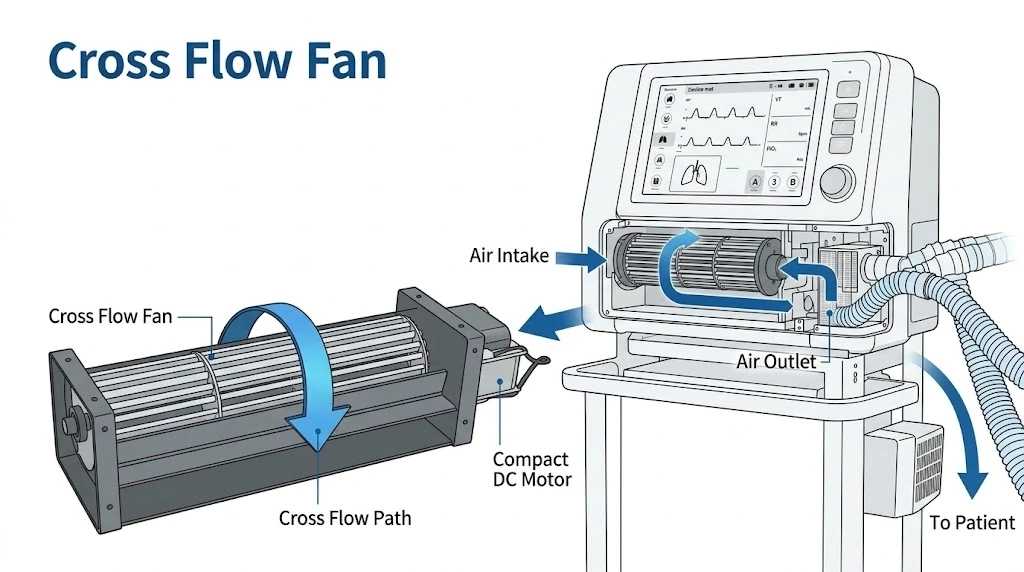

Wie funktioniert ein Querstromlüfter?

Ein Querstromlüfter, manchmal auch Tangentiallüfter genannt, verwendet im Allgemeinen ein langes zylindrisches Laufrad mit mehreren Schaufeln. Die Luft tritt in den Laufradbereich ein und wird durch die rotierende Schaufelstruktur und das Gehäuse umgeleitet.

Das wichtige Merkmal ist die Breite des Luftstroms.

Anstatt einen Luftstrom aus einem relativ kleinen kreisförmigen Auslass zu erzeugen, kann das lange Laufrad einen länglichen Luftstrom erzeugen, der sich über einen Großteil der Lüfterlänge erstreckt. Dies macht das Design besonders nützlich, wenn das Gerät eine Luftstromverteilung über einen breiten oder länglichen Bereich erfordert.

Das Luftstrommuster kann durch mehrere Faktoren beeinflusst werden, darunter Schaufelgeometrie, Laufraddurchmesser, Drehzahl, Gehäusedesign, Einlassgeometrie und Auslassform.

Für einen Inkubator sollten diese Parameter gemeinsam optimiert werden, anstatt sie unabhängig voneinander zu betrachten.

Das Gehäuse ist besonders wichtig. Ein gut gestaltetes Gehäuse kann die Luft sanft vom Laufrad zum gewünschten Auslass leiten und gleichzeitig unnötige Rezirkulation innerhalb des Lüfterfachs reduzieren. Die Auslassgeometrie bestimmt dann, wie der Luftstrom in die Inkubatorkammer eintritt.

Das Ziel ist es, die Entstehung eines unnötig konzentrierten Luftstrompfads zu vermeiden.

Stattdessen sollte das System die Luft über den vorgesehenen Bereich verteilen und der Luft ermöglichen, durch die Kammer zu zirkulieren, bevor sie zum Lüftereinlass zurückkehrt.

Warum ist ein Querstromlüfter für die Luftverteilung im Inkubator geeignet?

Einer der Hauptvorteile eines Querstromlüfters ist seine Fähigkeit, ein relativ breites Luftstrommuster zu erzeugen.

Medizinische Inkubatoren haben oft eine relativ lange und kompakte interne Struktur. Konstrukteure müssen möglicherweise Luft entlang der Seitenwand, des oberen Abschnitts oder des hinteren Luftstromkanals zirkulieren lassen, während eine kontrollierte Kammergröße beibehalten wird.

Ein Querstromlüfter kann leichter in diese Räume integriert werden als einige herkömmliche Lüfterstrukturen.

Sein länglicher Formfaktor ermöglicht es auch, die Luftstromquelle entlang eines langen Abschnitts der Kammer zu positionieren. Anstatt eine kleine Luftstromquelle an einem einzigen Punkt zu platzieren, kann das System den Luftstrom über einen breiteren Abschnitt verteilen.

Dies kann dazu beitragen, das Risiko starker lokaler Luftstromkonzentrationen zu verringern.

Das Design kann auch die Luftstromzirkulation um Heizkomponenten herum unterstützen. Zum Beispiel kann klimatisierte Luft durch einen Heizabschnitt geleitet und dann durch einen Auslasskanal verteilt werden. Die Luft tritt dann in die Kammer ein, tauscht Wärme mit der Umgebung aus und kehrt durch einen separaten oder integrierten Rücklaufpfad zurück.

Die tatsächliche Luftstromarchitektur hängt vom Inkubatorhersteller ab, aber das zugrunde liegende Prinzip bleibt gleich: Kontrollierte Zirkulation ist wichtiger als die bloße Maximierung des Luftstroms.

Lüfter-Querstromdesign und Luftstromgleichmäßigkeit

Der Begriff Fan Cross Flow wird oft mit Anwendungen in Verbindung gebracht, bei denen Luft über einen breiten Bereich verteilt werden muss.

Bei medizinischen Inkubatoren kann die Luftstromgleichmäßigkeit durch die Länge des Lüfters, die Laufradgeometrie, die Schaufelform und die Betriebsgeschwindigkeit beeinflusst werden.

Ein längeres Laufrad kann einen breiteren potenziellen Verteilungsbereich bieten, aber eine Erhöhung der Lüfterlänge allein erzeugt nicht automatisch einen gleichmäßigen Luftstrom. Das Gehäuse und der Auslass müssen ebenfalls ordnungsgemäß konstruiert sein.

Wenn der Auslass zu schmal ist, kann die Luftstromgeschwindigkeit übermäßig hoch werden.

Wenn der Auslass ohne ausreichenden Druck zu breit ist, kann der Luftstrom schwach werden.

Wenn der interne Kanal scharfe Kurven enthält, können Druckverluste zunehmen.

Wenn der Rückluftpfad schlecht konstruiert ist, kann der Lüfter ungleichmäßige Einlassbedingungen erhalten.

Daher sollte der Lüfter als ein Teil eines integrierten Luftstromsystems betrachtet werden.

Aus diesem Grund sollten Ingenieurteams die Lüfterleistung zusammen mit dem tatsächlichen Inkubator-Luftstromkanal bewerten, anstatt einen Lüfter nur nach seiner Freiluft-Durchflussrate auszuwählen.

Die Luftstromgeschwindigkeit ist genauso wichtig wie das Luftstromvolumen

Ein häufiger Fehler bei der Auslegung von Kühlsystemen besteht darin, sich nur auf das Luftstromvolumen zu konzentrieren.

Eine höhere Luftstromleistung bedeutet nicht automatisch eine bessere Leistung des Inkubators.

Angenommen, ein Lüfter erzeugt eine große Luftmenge, leitet diese aber durch einen kleinen Auslass. Die resultierende Luftgeschwindigkeit kann relativ hoch sein. Wenn diese Luft mit hoher Geschwindigkeit direkt in die Kammer eintritt, kann ein lokaler Luftstrom entstehen, der sich stark von dem beabsichtigten sanften Zirkulationsmuster unterscheidet.

Für empfindliche medizinische Umgebungen kann die Verteilung des Luftstroms daher wichtiger sein als der maximale Luftstromwert.

Ingenieure sollten mindestens vier Hauptparameter berücksichtigen:

Luftstromvolumen

Statischer Druck

Luftgeschwindigkeit

Luftstromverteilung

Der Lüfter sollte genügend Durchfluss bieten, um die Zirkulation aufrechtzuerhalten und gleichzeitig den Widerstand zu überwinden, der durch Filter, Kanäle, Heizkomponenten, Schutzstrukturen und Auslassöffnungen entsteht.

Deshalb ist der Betriebspunkt des Lüfters wichtig.

Ein Lüfter, der in einem Labor-Freilufttest gut funktioniert, kann sich nach dem Einbau in einen tatsächlichen Inkubator anders verhalten.

Wie das Luftstromsystem Wärme verteilt

Ein medizinischer Inkubator enthält normalerweise ein Heizsystem, das die Temperatur der zirkulierenden Luft erhöht.

Der Lüfter hilft dabei, diese klimatisierte Luft durch die Kammer zu bewegen.

Der Luftstrompfad kann als thermischer Zirkulationskreislauf verstanden werden.

Erstens strömt die Luft durch oder in der Nähe des Heizbereichs.

Zweitens wird die erwärmte Luft in Richtung der Kammer transportiert.

Drittens zirkuliert die Luft durch den kontrollierten Raum.

Viertens kehrt die Luft zum Lüfter- und Heizbereich zurück.

Fünftens wiederholt sich der Vorgang.

Wenn das Zirkulationsmuster gut konzipiert ist, können Temperaturunterschiede reduziert werden, da die Wärme kontinuierlich durch die Kammer transportiert wird.

Bei schlechter Zirkulation kann sich erwärmte Luft um den Heizbereich konzentrieren, während entfernte Bereiche weniger klimatisierte Luft erhalten.

Der Lüfter trägt daher indirekt durch kontrollierte Luftbewegung zur Temperaturgleichmäßigkeit bei.

Ein Querstromlüfter und Temperaturgleichmäßigkeit

Die Temperaturgleichmäßigkeit ist eine der wichtigsten Überlegungen bei der Auslegung des Luftstroms in Inkubatoren.

Der ältere Ansatz, nur an die Heizung zu denken, ist unzureichend, da Wärme durch die Luft übertragen werden muss.

Selbst wenn ein Heizelement eine stabile thermische Leistung liefert, hängt die endgültige Temperaturverteilung davon ab, wie die Luft diese Wärme transportiert.

Ein Querstromlüfter kann helfen, ein breites Zirkulationsmuster zu erzeugen, das erwärmte Luft durch die Kammer transportiert.

Dies ist besonders nützlich, wenn die Kammer einen relativ großen Bereich hat, der klimatisiert werden muss.

Der Lüfter kann so positioniert werden, dass sich die Luft entlang der Seitenwand, über die Oberseite, durch einen hinteren Kanal oder um einen dedizierten Luftstrompfad bewegt.

Die genaue Anordnung hängt von der mechanischen Konstruktion ab.

Ein gut konzipiertes System versucht, Bereiche zu minimieren, in denen die Luft stagniert.

Stagnationszonen können dazu führen, dass Temperaturunterschiede entstehen, da die Luft in diesen Bereichen langsamer ausgetauscht wird.

Das Ziel ist nicht, den stärkstmöglichen Luftstrom zu erzeugen.

Das Ziel ist es, das geeignete Zirkulationsmuster zu schaffen.

Warum die Luftstromverteilung wichtiger ist als die maximale Drehzahl

Eine hohe Drehzahl kann den Luftstrom erhöhen, ist aber nicht automatisch die beste Lösung.

Eine Erhöhung der Drehzahl kann auch Lärm, Stromverbrauch, mechanische Belastung und Luftstromgeschwindigkeit erhöhen.

In einem medizinischen Inkubator kann übermäßiger Luftstrom zusätzliche Herausforderungen bei der Konstruktion schaffen.

Daher sollte die optimale Betriebsgeschwindigkeit entsprechend dem gesamten Luftstromsystem bestimmt werden.

Ein Querstromlüfter mit niedrigerer Drehzahl und einem entsprechend ausgelegten Luftkanal kann eine geeignetere Verteilung erzeugen als ein Lüfter mit höherer Drehzahl, der einen konzentrierten Luftstrom erzeugt.

Deshalb sollte die Auswahl des Lüfters mit den Systemanforderungen beginnen und nicht mit der Drehzahl (RPM).

Das Konstruktionsteam sollte zuerst das erforderliche Luftstromvolumen, den Druck, den akzeptablen Geräuschpegel, die Betriebstemperatur und den verfügbaren Einbauraum bestimmen.

Erst nachdem diese Parameter definiert sind, sollten die Drehzahl und die elektrischen Spezifikationen des Lüfters ausgewählt werden.

Querstromlüfter im Vergleich zu Axiallüftern

Axiallüfter werden häufig zur Kühlung von Elektronik, zur Belüftung und zur allgemeinen Wärmeabfuhr eingesetzt.

Ein Axiallüfter bewegt die Luft im Allgemeinen parallel zur Rotationsachse. Diese Struktur ist effizient, wenn die Anwendung erfordert, dass Luft direkt durch einen relativ offenen Pfad bewegt wird.

Ein Querstromlüfter arbeitet anders.

Sein längliches Laufrad kann einen Luftstrom über einen breiten Auslass erzeugen, was ihn für Anwendungen geeignet macht, bei denen Luft über einen langen Abschnitt verteilt werden muss, anstatt direkt durch eine kleine kreisförmige Öffnung gedrückt zu werden.

Das bedeutet nicht, dass ein Querstromlüfter immer besser ist als ein Axiallüfter.

Die beiden Technologien lösen unterschiedliche Luftstromprobleme.

Zum Beispiel kann ein Axiallüfter 200mm geeignet sein, wenn ein System einen hohen Luftstrom durch einen relativ offenen Belüftungspfad erfordert.

Ein Querstromlüfter kann angemessener sein, wenn das System ein langes, flaches Luftstromverteilungsmuster erfordert.

Die richtige Wahl hängt vom Luftstromwiderstand des Systems, den Platzbeschränkungen, dem Druckbedarf, dem Geräuschziel und dem erforderlichen Verteilungsmuster ab.

Warum ein 200mm Axiallüfter ein Querstromdesign möglicherweise nicht ersetzen kann

Die physische Größe eines Lüfters bestimmt nicht, ob er das gewünschte Luftstrommuster liefern kann.

Ein 200mm Axiallüfter kann beträchtliche Luftmengen durch ein offenes System bewegen, aber seine Leistung ist typischerweise um seinen kreisförmigen Lüfterbereich konzentriert.

Wenn ein Inkubator erfordert, dass die Luft gleichmäßig über eine lange Kammer verteilt wird, benötigt der Konstrukteur möglicherweise zusätzliche Kanäle oder Diffusoren, um den Luftstrom zu verteilen.

Ein Querstromlüfter kann aufgrund seines länglichen Laufrads von Natur aus eine breitere Auslassstruktur unterstützen.

Dies kann bestimmte Luftstromarchitekturen vereinfachen.

Dies sollte jedoch immer durch tatsächliche Systemtests validiert werden.

Ein korrekt ausgelegtes Axiallüftersystem mit Diffusoren kann ebenfalls eine kontrollierte Verteilung erreichen.

Daher sollte die technische Frage nicht lauten: „Welcher Lüfter ist universell besser?“

Die nützlichere Frage lautet: „Welche Luftstromstruktur kann die erforderlichen Verteilungs-, Druck-, Geräusch- und Installationsanforderungen erfüllen?“

Geräuscharme Anforderungen in medizinischen Inkubatoren

Geräusche sind ein weiterer wichtiger Aspekt.

Medizinische Inkubatoren werden in Umgebungen eingesetzt, in denen eine übermäßige akustische Emission unerwünscht sein kann. Bei neonatologischen Anwendungen arbeitet das Gerät in der Nähe von empfindlichen Patienten und medizinischem Personal.

Lüftergeräusche können aus mehreren Quellen stammen.

Elektromagnetische Motorgeräusche

Lagergeräusche

Unwucht des Laufrads

Luftturbulenzen

Gehäusevibrationen

Resonanz

Betrieb mit übermäßiger Geschwindigkeit

Ein geräuscharmes Luftstromdesign erfordert daher mehr als nur die Auswahl eines leisen Motors.

Das Laufrad sollte ordnungsgemäß ausgewuchtet sein.

Der Motor sollte ruhig laufen.

Das Gehäuse sollte die Vibrationsübertragung reduzieren.

Der Luftstrompfad sollte unnötige Turbulenzen vermeiden.

Der Betriebspunkt sollte übermäßige Geschwindigkeiten vermeiden.

Bei einem Querstromlüfter können die Schaufelgeometrie und das Gehäusedesign das akustische Ergebnis erheblich beeinflussen.

Dies ist ein weiterer Grund, warum Prototypentests innerhalb der tatsächlichen Ausrüstung durchgeführt werden sollten, anstatt sich nur auf die Lüfterspezifikationen aus dem Labor zu verlassen.

Wie Lüfterlager den Langzeitbetrieb beeinflussen

Medizinische Inkubatoren können über längere Zeiträume kontinuierlich betrieben werden.

Daher ist die Lagerauswahl eine wichtige Überlegung.

Ein geeignetes Lagersystem sollte entsprechend der erwarteten Betriebsstunden, Temperatur, Drehzahl, Last und Umgebungsbedingungen ausgewählt werden.

Die Lagerleistung kann sowohl die Zuverlässigkeit als auch die Geräuschentwicklung beeinflussen.

Wenn Lager verschleißen, können Vibrationen und Geräuschemissionen zunehmen.

Für Geräte im Dauerbetrieb sollten Ingenieure daher die erwartete Lebensdauer der Lager unter tatsächlichen Betriebsbedingungen bewerten, anstatt sich nur auf nominelle Labordaten zu verlassen.

Der Lüftermotor, das Lagersystem und das Laufrad sollten als eine mechanische Baugruppe betrachtet werden.

Materialauswahl für Inkubatorlüfter in der Medizintechnik

Die Materialauswahl kann die Zuverlässigkeit, thermische Stabilität und den Langzeitbetrieb beeinflussen.

Das Lüftergehäuse und das Laufrad müssen möglicherweise erhöhten Betriebstemperaturen und wiederholten thermischen Wechselbeanspruchungen standhalten.

Bei der Materialauswahl sollte auch die Dimensionsstabilität berücksichtigt werden.

Eine Komponente, die sich bei Temperaturänderungen signifikant verändert, kann den Abstand zwischen Laufrad und Gehäuse beeinflussen.

Dieser Abstand kann Geräusche, Effizienz und Luftstromleistung beeinflussen.

Entwicklungsteams sollten daher den gesamten Temperaturbereich des Inkubators berücksichtigen.

Der Lüfter sollte nicht nur bei Raumtemperatur korrekt funktionieren.

Er sollte unter den erwarteten Betriebsbedingungen des Geräts eine akzeptable mechanische und elektrische Leistung aufrechterhalten.

Wie Luftfilter die Leistung von Querstromlüftern beeinflussen

Viele Inkubatorsysteme integrieren eine Filterung, um eine kontrollierte Luftqualität aufrechtzuerhalten.

Filter verursachen einen Luftstromwiderstand.

Wenn ein Filter verschmutzt, kann der Widerstand zunehmen.

Dies kann den Betriebspunkt des Lüfters verändern.

Ein Lüfter, der mit einem sauberen Filter ausreichend Luftstrom liefert, liefert möglicherweise weniger Luftstrom, wenn der Filterwiderstand zunimmt.

Daher sollte der Lüfter entsprechend dem erwarteten Systemwiderstand ausgewählt werden und nicht allein aufgrund der Freilaufleistung.

Die Druckkapazität wird in dieser Situation besonders wichtig.

Das Luftstromsystem sollte nach Möglichkeit mit dem tatsächlichen Filter, dem Kanal und der Auslassstruktur bewertet werden.

Dies ermöglicht es dem Entwicklungsteam festzustellen, ob der ausgewählte Lüfter die erforderliche Zirkulation unter realistischen Bedingungen aufrechterhalten kann.

Luftkanaldesign und Leistung von Querstromlüftern

Ein guter Lüfter kann einen schlechten Luftkanal nicht kompensieren.

Der Luftstromkanal sollte unnötige Druckverluste minimieren und scharfe Übergänge nach Möglichkeit vermeiden.

Der Einlass sollte für stabile Luftstrombedingungen sorgen.

Der Auslass sollte die Luft entsprechend dem Kammerdesign verteilen.

Der Rücklaufpfad sollte es der Luft ermöglichen, effizient zum Lüfter zurückzukehren.

Ein Querstromlüfter kann für einen breiten Luftstrom sorgen, aber der Kanal bestimmt, wie dieser Luftstrom letztendlich genutzt wird.

Ein schlecht konstruierter Auslass kann beispielsweise dazu führen, dass eine Seite der Kammer deutlich mehr Luftstrom erhält als die andere.

Ein entsprechend konstruierter Auslass kann den Luftstrom gleichmäßiger verteilen.

Dies bedeutet, dass die Auswahl des Lüfters und das Design des Kanals gemeinsam entwickelt werden sollten.

Sensorposition und Luftstromverteilung

Temperatursensoren sind ein weiterer wichtiger Teil des Systems.

Ein Sensor misst die Umgebung an einem bestimmten Ort.

Wenn der Luftstrom um den Sensor herum nicht repräsentativ für die gesamte Kammer ist, erhält das Steuerungssystem möglicherweise irreführende Informationen.

Wenn sich ein Sensor beispielsweise direkt im Weg der warmen Luft befindet, die das Heizgerät verlässt, kann er eine höhere Temperatur erfassen als in anderen Bereichen.

Das Steuerungssystem kann dann die Heizung reduzieren, obwohl entfernte Bereiche kühler bleiben.

Dies zeigt, warum das Design des Luftstroms und die Platzierung der Sensoren aufeinander abgestimmt sein müssen.

Das Ziel ist es, repräsentative Kammerbedingungen zu messen und nicht einen isolierten Luftstrom.

Wie die Regelung mit geschlossenem Regelkreis bei der Lüfterzirkulation funktioniert

Moderne medizinische Geräte können Sensoren und elektronische Steuerungssysteme zur Temperaturregelung verwenden.

Das Steuerungssystem kann die Temperatur überwachen und die Heizleistung oder den Lüfterbetrieb anpassen.

In einem solchen System sorgt der Lüfter für eine kontinuierliche Zirkulation, während der Regler auf die gemessenen Bedingungen reagiert.

Das Ergebnis ist ein Rückkopplungskreis.

Der Sensor misst die Temperatur.

Der Regler vergleicht die gemessene Temperatur mit dem Zielwert.

Das Heizsystem passt seine Leistung an.

Der Lüfter verteilt die konditionierte Luft.

Der Sensor misst die resultierende Umgebung erneut.

Dieser Vorgang wiederholt sich kontinuierlich.

Der Lüfter trägt daher zur Stabilität des Regelkreises bei, indem er lokale Temperaturunterschiede reduziert und der Kammer hilft, konsistenter auf Heizungsänderungen zu reagieren.

Konstruktion für geringe Luftstromstörungen

Ein gleichmäßiger Luftstrom bedeutet nicht zwangsläufig einen völlig turbulenzfreien Luftstrom.

Echte Geräte enthalten Kanäle, Biegungen, Heizkomponenten, Filter und strukturelle Elemente.

Das technische Ziel ist es, ein Luftstrommuster zu schaffen, das vorhersehbar und kontrolliert ist.

Übermäßige Turbulenzen können den Lärm erhöhen und eine ungleichmäßige Geschwindigkeitsverteilung erzeugen.

Andererseits kann eine unzureichende Durchmischung zu Temperaturschichtung führen.

Das beste Design gleicht daher Zirkulation und Durchmischung aus.

Ein Querstromlüfter kann eine nützliche Grundlage für den Luftstrom bieten, aber das Endergebnis hängt davon ab, wie der Luftstrom nach dem Verlassen des Lüfters geleitet wird.

Testen der Gleichmäßigkeit in einem medizinischen Inkubator

Auf die Auswahl des Lüfters sollte immer eine Prüfung auf Systemebene folgen.

Der Inkubator kann an mehreren Messpunkten bewertet werden.

Temperatursensoren können an repräsentativen Stellen innerhalb der Kammer positioniert werden.

Das System kann dann betrieben werden, bis stabile Bedingungen erreicht sind.

Die aufgezeichneten Temperaturen können verglichen werden, um den Grad der Gleichmäßigkeit zu bestimmen.

Das gleiche Prinzip gilt für die Luftstromgeschwindigkeit.

Messungen können an verschiedenen Positionen durchgeführt werden, um Bereiche mit ungewöhnlich hohem oder niedrigem Luftstrom zu identifizieren.

Die Prüfung kann auch akustische Messung, Leistungsaufnahme, Motortemperatur und Langzeitbetrieb umfassen.

Bei medizinischen Geräten sollte die Prüfmethodik den geltenden behördlichen und produktspezifischen Anforderungen entsprechen.

IEC 60601-2-19 befasst sich speziell mit der Sicherheit und den wesentlichen Leistungsmerkmalen von Säuglingsinkubatoren, einschließlich der Anforderungen an Temperaturstabilität und -gleichmäßigkeit. Die aktuelle IEC-Publikation ist die Ausgabe 2020 mit einer Änderung aus dem Jahr 2023.

Warum Prototypentests unerlässlich sind

Computersimulationen können Ingenieuren helfen, das Luftströmungsverhalten vor der physischen Produktion zu verstehen.

Numerische Strömungsmechanik kann Luftgeschwindigkeit, Temperaturverteilung und potenzielle Stagnationszonen visualisieren.

Simulationen sollten die physische Prüfung jedoch nicht vollständig ersetzen.

Reale Geräte beinhalten Fertigungstoleranzen, Oberflächenrauheit, Filterwiderstand, Motorabweichungen, Montageabweichungen und andere Variablen.

Prototypentests können Probleme aufdecken, die durch Simulationen nur schwer perfekt vorherzusagen sind.

Ein praktischer Entwicklungsprozess kann daher Simulation und physische Prüfung kombinieren.

Zuerst definieren die Ingenieure das Luftströmungsziel.

Anschließend entwickeln sie das Lüfter- und Kanalkonzept.

Als Nächstes kann die Simulation genutzt werden, um den vorläufigen Entwurf zu bewerten.

Anschließend kann ein Prototyp montiert werden.

Schließlich kann der eigentliche Inkubator unter definierten Betriebsbedingungen getestet werden.

Dieser Prozess ermöglicht es, den Lüfter und das Luftströmungssystem gemeinsam zu verfeinern.

Wie China Chungfo Fan medizinische Luftströmungsanwendungen unterstützen kann

Für einen Lüfterhersteller erfordert die Unterstützung von Anwendungen für medizinische Geräte mehr als die Lieferung eines Standard-Lüftermodells.

Der Lieferant sollte die Betriebsbedingungen, den Einbauraum und die Luftströmungsanforderungen des Kunden verstehen.

China Chungfo Fan entwickelt und fertigt DC- und AC-Lüfter, Gebläse, Querstromlüfter und zugehörige Motorprodukte für verschiedene Geräteanwendungen.

Bei einem Inkubatorprojekt kann der Lüfterauswahlprozess Parameter wie Lüfterabmessungen, Nennspannung, Stromstärke, Drehzahl, Luftstrom, statischen Druck, Geräuschpegel, Lagerstruktur, Betriebstemperatur und Anschlussanforderungen berücksichtigen.

Eine Anpassung kann auch in Betracht gezogen werden, wenn der Standardlüfter nicht vollständig zum Gerätedesign passt.

Beispielsweise können Kunden eine bestimmte Kabellänge, einen bestimmten Stecker, eine bestimmte Drehzahl, eine bestimmte Luftströmungsleistung oder eine bestimmte Einbaustruktur anfordern.

Der Zweck der Anpassung besteht nicht einfach darin, den Lüfter selbst zu verändern.

Das wichtigere Ziel besteht darin, den Lüfter an das Gesamtsystem der Luftströmung anzupassen.

Wichtige Parameter bei der Auswahl eines Querstrom-Kühllüfters

Vor der Auswahl eines Lüfters für einen medizinischen Inkubator sollten Ingenieure die Anwendungsanforderungen definieren.

Der erste Parameter ist der erforderliche Luftstrom.

Der zweite ist der erforderliche statische Druck.

Der dritte ist der zur Verfügung stehende Einbauraum.

Der vierte ist der zulässige Geräuschpegel.

Der fünfte ist der Betriebstemperaturbereich.

Der sechste ist die erforderliche Lebensdauer.

Der siebte ist die elektrische Leistungsaufnahme.

Der achte ist die gewünschte Luftstromverteilung.

Diese Parameter sollten gemeinsam bewertet werden.

Ein Lüfter mit hervorragendem Luftstrom ist möglicherweise nicht geeignet, wenn er nicht in den verfügbaren Raum passt.

Ein kompakter Lüfter passt vielleicht perfekt, erbringt aber möglicherweise nicht genügend Druck.

Ein Hochdrucklüfter erfüllt möglicherweise die Anforderungen an den Luftstrom, erzeugt jedoch übermäßige Geräusche.

Daher ist der richtige Lüfter derjenige, der ein geeignetes Gleichgewicht für das Gesamtsystem bietet.

Warum Lüfteranpassungen die Integration in Inkubatoren verbessern können

Hersteller medizinischer Geräte haben oft strenge mechanische Platzbeschränkungen.

Der Lüfter muss in ein definiertes Luftstromfach passen, ohne Sensoren, Heizkomponenten oder Bauteile zu beeinträchtigen.

Anpassungen können helfen, diese Einschränkungen zu bewältigen.

Der Hersteller kann Lüfterabmessungen, elektrische Spezifikationen, Verdrahtungskonfigurationen oder Leistungsparameter an die Anforderungen des Geräts anpassen.

Jede Modifikation sollte jedoch durch Tests validiert werden.

Das Ziel sollte immer eine vorhersehbare und wiederholbare Leistung sein.

Qualitätskontrolle für Lüfter in medizinischen Anwendungen

Qualitätskonsistenz ist besonders wichtig für Lüfter, die in Geräten verwendet werden, die kontinuierlich betrieben werden.

Fertigungsprozesse sollten Schlüsselparameter wie Laufradauswuchtung, Motorleistung, Lagermontage, elektrische Eigenschaften und die endgültige Luftstromleistung kontrollieren.

Dynamisches Auswuchten kann helfen, mechanische Vibrationen zu reduzieren.

Elektrische Tests können die Motoreigenschaften verifizieren.

Luftstromtests können die Leistung verifizieren.

Geräuschtests können anormale akustische Emissionen identifizieren.

Temperaturtests können die Leistung unter erhöhten Bedingungen bewerten.

Das spezifische Qualitätskontrollprogramm sollte gemäß den Produktanforderungen des Kunden und den geltenden Vorschriften festgelegt werden.

Warum ein stabiler Lüfter für den Dauerbetrieb wichtig ist

Ein Inkubator muss möglicherweise kontinuierlich statt intermittierend betrieben werden.

Der Lüfter wird daher Teil der langfristigen Zuverlässigkeitskette des Geräts.

Wenn der Luftstrom unerwartet abnimmt, kann sich die Temperaturverteilung ändern.

Wenn die Vibration zunimmt, kann die akustische Emission steigen.

Wenn der Motor überhitzt, kann die Lebensdauer beeinträchtigt werden.

Wenn das Lager vorzeitig verschleißt, kann der Lüfter instabil werden.

Aus diesem Grund sollte die Zuverlässigkeit des Lüfters bereits in der frühen Entwurfsphase berücksichtigt werden und nicht erst, nachdem der Inkubator bereits entwickelt wurde.

Querstromlüfter und zukünftige medizinische Geräte

Da medizinische Geräte immer kompakter werden, wird das Luftstromdesign immer wichtiger.

Kleinere Geräte haben weniger internen Platz für große Kanäle und herkömmliche Luftstromstrukturen.

Gleichzeitig werden elektronische Steuerungssysteme immer ausgefeilter.

Sensoren können mehrere Parameter überwachen, während Steuerungen den Systembetrieb kontinuierlich anpassen.

In diesem Umfeld können kompakte Lüfter mit vorhersehbaren Luftstromeigenschaften immer wertvoller werden.

Querstromtechnologie ist besonders interessant, wenn ein langes, relativ gleichmäßiges Luftstrommuster innerhalb eines kompakten mechanischen Raums benötigt wird.

Fazit

Ein Querstromlüfter kann durch die Erzeugung eines breiten Luftstrommusters und die Unterstützung einer kontinuierlichen Zirkulation durch die Kammer erheblich zur Luftstromgleichmäßigkeit in medizinischen Inkubatoren beitragen.

Ein gleichmäßiger Luftstrom wird jedoch nicht allein durch den Lüfter erzeugt.

Der Lüfter muss mit dem Heizelement, dem Luftkanal, dem Filter, der Auslassstruktur, dem Rückweg, den Sensoren und dem Steuerungssystem zusammenarbeiten.

Das wichtigste Ziel ist nicht die maximale Drehzahl oder der maximale Luftstrom.

Es ist ein kontrollierter Luftstrom.

Ein richtig ausgewählter Querstromlüfter kann konditionierte Luft über einen größeren Bereich verteilen, stagnierende Bereiche reduzieren und helfen, Wärme durch die Kammer zu transportieren. In Kombination mit einem geeigneten Luftstrompfad und einer geschlossenen Temperaturregelung kann dies konsistentere Umgebungsbedingungen unterstützen.

Im Vergleich zu einem Axiallüfter 200mm kann eine Querstrombauweise eine andere Luftstromarchitektur bieten, die nützlich ist, wenn die Anwendung eine breite Verteilung entlang eines langen Auslasses erfordert. Keine der beiden Technologien sollte ausschließlich nach Lüftergröße oder Luftstromleistung ausgewählt werden. Die endgültige Entscheidung sollte auf Systemwiderstand, erforderlichem Luftstrom, Druck, Geräuschentwicklung, Einbauraum, Temperaturbereich und Verteilungsanforderungen basieren.

Für Hersteller von medizinischen Inkubatoren beginnt der beste Auswahlprozess für Lüfter mit dem Gesamtsystem.

Definieren Sie das Luftstromziel.

Entwerfen Sie den Zirkulationspfad.

Wählen Sie den geeigneten Lüfter aus.

Bewerten Sie Druck und Luftstrom.

Erstellen Sie einen Prototyp.

Messen Sie die Temperaturgleichmäßigkeit.

Messen Sie die Luftstromverteilung.

Bewerten Sie Geräuschentwicklung und Zuverlässigkeit.

Optimieren Sie dann das Gesamtsystem.

Für Hersteller, die medizinische Inkubatoren und andere temperaturgeregelte medizinische Geräte entwickeln, kann die Zusammenarbeit mit einem erfahrenen Lüfterlieferanten dazu beitragen, den Entwicklungsprozess zu verkürzen und die Integration zwischen Lüfter und Gerät zu verbessern.

China Chungfo Fan kann DC- und AC-Lüfterlösungen, Gebläselösungen und Querstromlüfterlösungen für kundenspezifische Geräteanwendungen bereitstellen und Kunden dabei unterstützen, Luftstrom, mechanische Integration und Leistungsanforderungen gemäß ihren spezifischen Systemdesigns zu bewerten.

FAQ

Was ist ein Querstromlüfter?

Ein Querstromlüfter verwendet ein langes zylindrisches Laufrad, um einen Luftstrom über einen erweiterten Auslass zu erzeugen. Er wird häufig verwendet, wenn eine breite Luftstromverteilung innerhalb eines relativ kompakten Einbauraums erforderlich ist.

Warum werden Querstromlüfter in medizinischen Inkubatoren eingesetzt?

Sie können ein breites Luftstrommuster liefern, das dazu beiträgt, konditionierte Luft über einen größeren Bereich zu zirkulieren. Dies kann die Temperaturverteilung unterstützen, wenn der Lüfter ordnungsgemäß in die Luftkanäle, das Heizsystem und das Steuerungssystem des Inkubators integriert ist.

Garantiert ein Querstromlüfter automatisch eine gleichmäßige Temperatur?

Nein. Der Lüfter ist nur ein Teil des Luftstromsystems. Eine gleichmäßige Temperatur hängt vom Lüfter, den Luftkanälen, dem Heizsystem, dem Auslassdesign, der Sensorposition, der Steuerungsstrategie und der Kammerstruktur ab.

Ist ein Querstromlüfter für einen Inkubator besser als ein Axiallüfter?

Nicht universell. Ein Axiallüfter kann für Anwendungen geeignet sein, die einen direkten Luftstrom durch einen offenen Pfad erfordern, während ein Querstromlüfter nützlich sein kann, wenn ein breites, längliches Luftstrommuster erforderlich ist. Die geeignete Wahl hängt von den Anforderungen des Gesamtsystems ab.

Kann ein Querstromlüfter Hotspots in einem Inkubator reduzieren?

Ein ordnungsgemäß konzipiertes Zirkulationssystem kann dazu beitragen, Hotspots durch kontinuierliche Verteilung konditionierter Luft zu reduzieren. Das tatsächliche Ergebnis muss jedoch durch Temperaturkartierung und Tests auf Systemebene verifiziert werden.

Welche Parameter sollten bei der Auswahl eines Querstromlüfters berücksichtigt werden?

Wichtige Parameter sind Luftstrom, statischer Druck, Drehzahl, Geräuschentwicklung, Spannung, Stromstärke, Betriebstemperatur, Abmessungen, Lagerstruktur, Lebensdauer und Luftstromverteilung.

Kann der Lüfter für Anwendungen in medizinischen Inkubatoren angepasst werden?

Je nach Projekt kann die Anpassung Abmessungen, elektrische Spezifikationen, Kabelkonfiguration, Steckertyp, Drehzahl und Luftstromleistung umfassen. Jedes kundenspezifische Design sollte im tatsächlichen Gerät validiert werden.

Wie beeinflusst der Luftkanal die Leistung des Querstromlüfters?

Der Kanal bestimmt, wie effektiv der Luftstrom des Lüfters in die Kammer geleitet wird. Ein schlechtes Kanaldesign kann den Druckverlust erhöhen oder eine ungleichmäßige Verteilung verursachen, selbst wenn der Lüfter selbst eine ausreichende Leistung aufweist.

Warum ist ein geräuscharmer Betrieb beim Design von Inkubatorlüftern wichtig?

Medizinische Inkubatoren können kontinuierlich in der Nähe von Patienten und medizinischem Personal betrieben werden. Die Reduzierung von Motorvibrationen, Lagergeräuschen, Laufradunwucht und Luftstromturbulenzen kann dazu beitragen, ein insgesamt leiseres System zu erreichen.

Wie sollte die Gleichmäßigkeit des Luftstroms im Inkubator getestet werden?

Tests können mehrere Temperatur- und Luftstrommesspunkte innerhalb der Kammer unter definierten Betriebsbedingungen umfassen. Das spezifische Testverfahren sollte den geltenden Produktstandards und regulatorischen Anforderungen entsprechen.

Welche Rolle spielt der Lüfter bei der Temperaturregelung?

Der Lüfter zirkuliert die Luft, sodass die vom Heizsystem erzeugte Wärme in der gesamten Kammer transportiert werden kann. Er unterstützt daher den Temperaturregelkreis, indem er dazu beiträgt, eine repräsentativere und konsistentere Kammerumgebung zu schaffen.

Warum sollte der Lüfter im kompletten Inkubator getestet werden?

Die Lüfterleistung kann sich nach dem Einbau ändern, da Filter, Kanäle, Heizkomponenten und Auslassstrukturen einen Luftstromwiderstand erzeugen. Das Testen des Gesamtsystems bietet eine realistischere Bewertung von Luftstrom, Temperaturgleichmäßigkeit, Geräuschentwicklung und Zuverlässigkeit.
