Moderne Haushaltsgeräte werden immer kleiner, smarter, leiser und multifunktionaler. Gleichzeitig wird von vielen Geräten erwartet, dass sie über lange Zeiträume ohne Unterbrechung funktionieren. Luftreiniger laufen möglicherweise Tag und Nacht, Aromadiffusoren sind eventuell mehrere Stunden am Stück in Betrieb und kompakte elektronische Geräte können in einem begrenzten Gehäuse kontinuierlich Wärme erzeugen.

Diese Trends führen zu einer steigenden Nachfrage nach kompakten Lüftern, die einen stabilen Luftstrom liefern und gleichzeitig einen niedrigen Geräuschpegel, einen geringen Stromverbrauch und einen zuverlässigen Langzeitbetrieb gewährleisten können.

Unter den vielen verfügbaren Lüftertechnologien werden kugelgelagerte Abluftventilatoren häufig in Betracht gezogen, wenn Dauerbetrieb und erhöhte Innentemperaturen zu wichtigen Konstruktionsanforderungen werden. Der Grund dafür ist nicht einfach nur, dass ein Kugellager mechanisch robuster ist. Das gesamte Lagersystem, die Schmierungsmethode, das Motordesign, die Lüfterstruktur, die Betriebstemperatur, der Luftstromwiderstand und die Einbaubedingungen tragen alle zur finalen Lebensdauer bei.

Für Gerätehersteller ist die Wahl des richtigen kleinen Kühlgebläses daher nicht nur eine Frage der Auswahl des kleinsten verfügbaren Modells. Es erfordert ein Verständnis dafür, wie sich der Lüfter nach Tausenden von Betriebsstunden verhalten wird.

Dieser Artikel erklärt, warum Kugelgellüfter Vorteile bei kontinuierlichen Kühlanwendungen bieten können, wie sich hohe Temperaturen auf die Zuverlässigkeit des Lüfters auswirken und warum Geräte wie Luftreiniger und Aromadiffusoren eine sorgfältige Lüfterauswahl erfordern.

Warum Dauerbetrieb die Lüfterauswahl verändert

Ein Lüfter, der nur wenige Minuten lang verwendet wird, unterliegt nicht denselben Anforderungen wie ein Lüfter, von dem ein kontinuierlicher Betrieb erwartet wird.

Bei kurzzeitigem Betrieb haben ein geringer Lagerverschleiß oder eine geringe Wärmestauung möglicherweise kaum praktische Auswirkungen. Wenn der Lüfter jedoch Tausende von Stunden läuft, können sich selbst kleine mechanische oder thermische Belastungen kumulieren.

Das Lager dreht sich kontinuierlich um die Motorwelle. Der Motor erzeugt Wärme. Das Gehäuse überträgt die Wärme auf umliegende Komponenten. Staub und Luftstromwiderstand können sich im Laufe der Zeit verändern. Die Innentemperatur des Geräts kann zudem höher werden als die des umgebenden Raums.

Diese Faktoren machen eine langfristige Zuverlässigkeit besonders wichtig.

In einem Haushaltsgerät kann der Ausfall eines Lüfters mehr als nur ein Luftstromproblem verursachen. Ein ausgefallener Kühlventilator kann die Innentemperatur erhöhen, elektronische Komponenten beeinträchtigen, die Geräteleistung verringern oder Schutzabschaltungen auslösen.

Aus diesem Grund sollte die Lüfterzuverlässigkeit als Teil des gesamten Gerätesystems und nicht als isolierte Komponente bewertet werden.

Das Lagerdesign ist einer der wichtigsten Zuverlässigkeitsfaktoren

Das Lager stützt die rotierende Welle und ermöglicht eine reibungslose Drehung des Impellers oder Rotors. Da der Lüftermotor kontinuierlich läuft, ist das Lager wiederholter Rotation, Reibung, Temperaturwechseln und Schmierstoffbelastung ausgesetzt.

Lüfterhersteller verwenden gewöhnlich Gleitlager, Kugellager, Hydrauliklager, Flüssigkeitsgleitlager (Fluid Dynamic Bearings) und andere Lagerstrukturen.

Jede Technologie bietet unterschiedliche Vorteile.

Gleitlager können wirtschaftliche Lösungen bieten und für viele moderate Betriebsumgebungen geeignet sein. Ihre Langzeitleistung kann jedoch durch Schmierstoffverschlechterung und Temperatur beeinträchtigt werden.

Kugellager nutzen Wälzkörper zwischen den Lagerringen. Diese Struktur reduziert die Gleitreibung und kann über einen langen Betriebszeitraum eine stabile Wellenabstützung bieten.

Gemäß technischen Informationen aus Quellen für Lüfter- und Wärmemanagement ist der Lagerverschleiß eine der Hauptursachen für Lüfterausfälle, und die Temperatur kann die Lebensdauer von Lager und Schmiermittel erheblich beeinflussen. Kugellagersysteme werden weit verbreitet eingesetzt, wenn eine lange Lebensdauer und hohe Temperaturbeständigkeit wichtige Konstruktionskriterien sind.

Aus diesem Grund kann ein kugelgelagerter Abluftventilator eine geeignete Lösung sein, wenn ein kompaktes Gerät unter anspruchsvollen thermischen Bedingungen einen kontinuierlichen Luftstrom benötigt.

Warum hohe Temperaturen eine Rolle spielen

Die Temperatur ist einer der wichtigsten Faktoren, die die Lebensdauer eines Lüfters beeinflussen.

Ein Lüfter arbeitet nicht einfach bei der Raumtemperatur, die das Gerät umgibt. Die tatsächliche Temperatur, der das Lager und der Motor ausgesetzt sind, kann aufgrund interner Wärmeerzeugung höher sein.

Ein Luftreiniger kann beispielsweise einen Motor, eine Steuerungseinheit, ein Netzteil, Sensoren, LED-Komponenten und Filterelemente in einem relativ kompakten Gehäuse enthalten. Wenn der Luftstrompfad eingeschränkt ist, kann sich die Wärme um den Motor und die Elektronik stauen.

Ein Aromadiffusor kann eine ähnlich kompakte Innenstruktur aufweisen. Je nach Konstruktion kann er eine Steuerungsschaltung, ein Beleuchtungssystem, eine Pumpe, ein Heizelement, ein Kommunikationsmodul oder andere Elektronik enthalten.

Der Lüfter muss daher in der tatsächlichen thermischen Umgebung und nicht in einer idealen Laborumgebung funktionieren.

Hohe Temperaturen können den Abbau des Schmiermittels beschleunigen. Wenn sich die Schmierung verschlechtert, kann die Reibung zunehmen. Eine erhöhte Reibung kann mehr Wärme und Geräusche erzeugen, was den Verschleiß weiter beschleunigen kann.

Technische Hinweise von Oriental Motor erklären, dass die Lebensdauer von Kühlgebläsen eng mit dem Abbau des Lagerfetts zusammenhängt und dass die Fettlebensdauer erheblich von der Temperatur und den Rotationsbedingungen abhängt.

Dies erklärt, warum Thermodesign und Lagerauswahl zusammen betrachtet werden sollten.

Kugellager und kontinuierlicher Hochtemperaturbetrieb

Kugellager sind nicht automatisch für jede Hochtemperaturanwendung geeignet. Die spezifische Lagerkonstruktion, das Fett, das Dichtungssystem, die Motorisolierung, die Kunststoffmaterialien und die Nennbetriebstemperatur spielen alle eine Rolle.

Im Vergleich zu einfachen Gleitlagerstrukturen können Kugellager jedoch bei vielen Dauerbetriebsanwendungen wichtige Vorteile bieten.

Ein Vorteil ist ihre Rollkontaktstruktur.

Anstatt sich in erster Linie auf eine Gleitfläche und einen Schmierfilm zu verlassen, übertragen die Wälzkörper die Rotationsbewegung zwischen den Lagerringen. Dies kann bestimmte Formen der Reibung reduzieren und eine stabile Wellenabstützung bieten.

Ein weiterer Vorteil ist die Flexibilität bei der Installation.

Je nach Lagerdesign sind kugelgelagerte Lüfter im Allgemeinen weniger empfindlich gegenüber der Montageausrichtung als traditionelle Lüfter mit Gleitlager. Dies kann nützlich sein, wenn ein Haushaltsgerät nur begrenzte Einbaumöglichkeiten bietet.

Ein dritter Vorteil ist die langfristige mechanische Stabilität.

Ein kompaktes Gerät kann wiederholten Starts und Stopps ausgesetzt sein. Der Lüfter kann je nach Temperatur, Benutzereinstellungen oder Steuerungsalgorithmen mit unterschiedlichen Geschwindigkeiten laufen. Ein gut konstruiertes Kugellagersystem kann diese Art des wiederholten Betriebs unterstützen.

DigiKey und Eaton identifizieren beide die Lagerverschlechterung als Schlüsselfaktor für die Lebensdauer von Lüftern und erörtern die Vorteile von Kugellagersystemen für anspruchsvolle Dauerbetriebsbedingungen.

Die finale Lüfterauswahl sollte jedoch immer auf den tatsächlichen Spezifikationen des Herstellers basieren, anstatt davonzugehen, dass jeder Kugelgellüfter dieselbe Lebensdauer hat.

Warum Luftreiniger zuverlässige kleine Lüfter benötigen

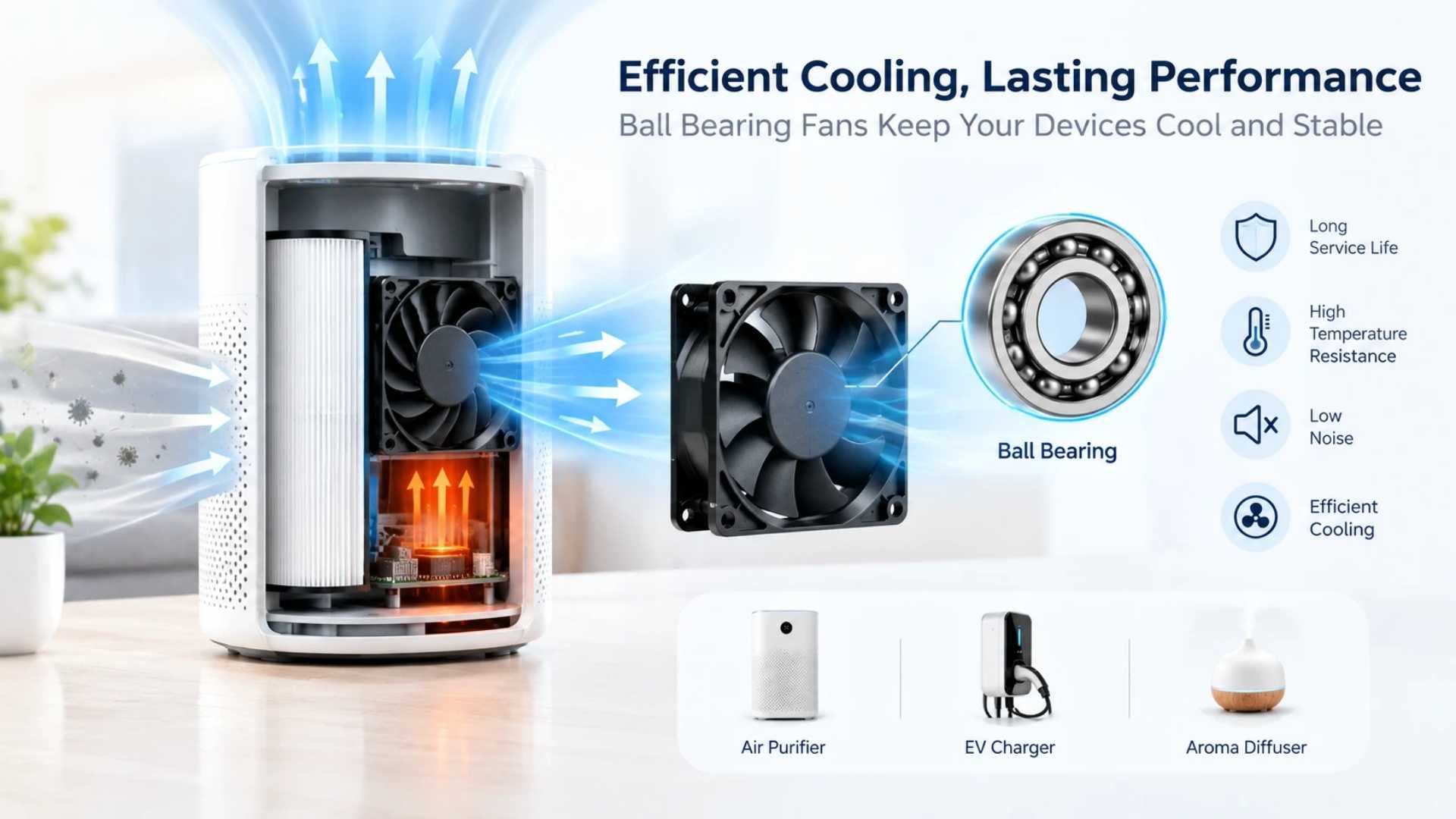

Luftreiniger sind eine der wichtigsten Anwendungen für kompakte Lüftertechnologie.

Das Grundprinzip ist einfach. Der Lüfter saugt Raumluft in das Gerät, drückt sie durch eine oder mehrere Filterstufen und gibt die aufbereitete Luft wieder in den Raum ab.

Filter erzeugen jedoch einen Luftstromwiderstand.

Wenn ein Filter dichter wird oder sich Partikel ansammeln, kann sich der zur Aufrechterhaltung des Luftstroms erforderliche Druck ändern. Das bedeutet, dass der Lüfter nicht nur einen ausreichenden Luftstrom, sondern auch einen angemessenen statischen Druck benötigt.

Wenn der Lüfter den Widerstand nicht überwinden kann, nimmt der Luftstrom möglicherweise ab.

Wenn der Lüfter mit einer unnötig hohen Drehzahl läuft, können Geräuschentwicklung und Stromverbrauch steigen.

Daher sollte bei der Lüfterauswahl das gesamte Druck-Volumenstrom-Verhältnis berücksichtigt werden, anstatt sich nur auf den Freiblas-Luftstromwert des Lüfters zu verlassen.

Dies ist für kompakte Luftreiniger für den Haushalt besonders wichtig, da der verfügbare Einbauraum begrenzt ist.

Ein kleines Radialgebläse kann geeignet sein, wenn ein höherer statischer Druck erforderlich ist. Ein kompakter Axiallüfter ist möglicherweise besser geeignet, wenn der Luftströmungsweg einen relativ geringen Widerstand aufweist.

Das Lagersystem wird dann zu einem zusätzlichen Faktor, da der Lüfter täglich viele Stunden lang laufen kann.

Für ein Gerät, das für den Betrieb während der Schlafenszeit ausgelegt ist, ist die Geräuschentwicklung ebenso wichtig.

Ein Lüfter, der übermäßige Lagergeräusche erzeugt, kann die wahrgenommene Qualität des gesamten Geräts mindern, selbst wenn seine Luftstromleistung technisch akzeptabel ist.

Warum Aroma-Diffusoren auch eine leise Kühlung benötigen

Aroma-Diffusoren sind eine weitere Anwendung, bei der kompakte Kühlventilatoren eine wichtige Rolle spielen können.

Der Zweck eines Aroma-Diffusors wird oft mit Entspannung, Komfort, Schlaf oder der Schaffung eines angenehmen Raumklimas verbunden. Daher kann ein lauter Lüfter das Benutzererlebnis negativ beeinflussen.

Moderne Aromageräte können elektronische Steuerungen, LEDs, Sensoren, Pumpen, Heizkomponenten, drahtlose Kommunikationsmodule oder andere elektrische Systeme enthalten.

Diese Komponenten können Wärme erzeugen.

Wenn das Innengehäuse klein ist, reicht die natürliche Konvektion möglicherweise nicht aus, um die Wärme effizient abzuführen.

Ein Miniatur-Kühlventilator kann einen kontrollierten Luftstrom erzeugen und dabei helfen, die Wärme von empfindlichen Komponenten abzuleiten.

Der Lüfter sollte jedoch nicht zur lautesten Komponente im Gerät werden.

Hier werden Lagerqualität, Auswuchtung des Motors, Schaufelgeometrie, Gehäusedesign und Drehzahlregelung wichtig.

Das Ziel ist nicht einfach, einen maximalen Luftstrom zu erzeugen. Das Ziel ist es, eine ausreichende thermische Leistung zu erbringen und gleichzeitig eine akzeptable akustische Leistung beizubehalten.

Wie die Lüftergröße das Gerätedesign beeinflusst

Kleingeräte haben oft einen sehr begrenzten Innenraum.

Ein großer Lüfter bietet zwar möglicherweise einen höheren Luftstrom, passt jedoch physisch möglicherweise nicht in das Produkt.

Dies schafft eine Herausforderung für das Design.

Ingenieure müssen die verfügbare Einbaufläche, den erforderlichen Luftstrom, die Druckanforderung, die Lüfterdicke, die Steckerposition, die Spannung, den Strom, die Betriebstemperatur und den Zielgeräuschpegel bestimmen.

Verschiedene Anwendungen erfordern möglicherweise völlig unterschiedliche Lüfterabmessungen.

Beispielsweise kann ein kompaktes Gerät ein Miniaturgebläse verwenden, da es einen gezielten Luftstrom durch einen engen Luftkanal benötigt.

Ein anderes Produkt verwendet möglicherweise einen größeren Axiallüfter, da es über mehr verfügbaren Platz verfügt und einen breiteren Luftstrom erfordert.

Ein Lüfter mit 120mm x 38mm kann in größeren Thermomanagement-Anwendungen relevant sein, bei denen die Anforderungen an Luftstrom und Druck größer sind, während kleinere Lüfter für kompakte Konsumgüter besser geeignet sein können.

Wichtig ist, dass die Größe entsprechend den Systemanforderungen ausgewählt wird, anstatt einfach den größten Lüfter zu wählen, der hineinpasst.

Warum der statische Druck wichtig ist

Viele Geräteentwickler konzentrieren sich zunächst auf den Luftstrom.

Der Luftstrom allein erzählt jedoch nicht die ganze Geschichte.

Die Fähigkeit eines Lüfters, den Luftstrom gegen einen Widerstand aufrechtzuerhalten, ist ebenso wichtig.

Filter, Kanäle, Schutzgitter, enge Öffnungen, Wärmetauscher und interne Kanäle können alle einen Druckwiderstand erzeugen.

Ein Luftreiniger ist ein besonders anschauliches Beispiel, da das Filtersystem den Luftstromwiderstand direkt beeinflusst.

Ein Lüfter mit unzureichender Druckkapazität liefert möglicherweise einen beeindruckenden Wert für den Freiblas-Luftstrom, erbringt jedoch nach dem Einbau eine schlechte Leistung.

Ingenieure sollten daher die Kennlinie des Lüfters untersuchen und den Betriebspunkt des gesamten Systems bestimmen.

Das ist auch der Grund, warum Radialgebläse in kompakten Geräten wertvoll sein können.

Gebläse können einen konzentrierten Luftstrom erzeugen und eignen sich häufig, wenn die Luft durch einen verengten Kanal strömen muss.

Die Wahl zwischen einem Axiallüfter und einem Gebläse sollte vom Luftstrompfad und den Druckanforderungen abhängen.

Der Zusammenhang zwischen Lüfterdrehzahl und Zuverlässigkeit

Eine höhere Drehzahl kann Luftstrom und Druck steigern, aber auch Geräuschentwicklung, Leistungsaufnahme, Vibrationen und Lagerbelastung beeinflussen.

Für den Dauerbetrieb sollten Ingenieure davon absehen, einen Lüfter zu wählen, der dauerhaft an der Grenze seines Leistungsbereichs arbeiten muss.

Ein besserer Ansatz besteht darin, zuerst den tatsächlichen Kühlbedarf zu ermitteln.

Benötigt das Gerät nur einen moderaten Luftstrom, bietet ein angemessen dimensionierter Lüfter, der mit passender Drehzahl läuft, möglicherweise ein besseres Verhältnis zwischen Kühlleistung und Akustik.

Erfordert das System einen höheren Druck, kann ein Gebläse oder ein optimierter Hochgeschwindigkeitslüfter erforderlich sein.

Hier wird die anwendungsspezifische Lüfterauslegung wichtig.

Produktkategorien wie Rocket-RC-Lüfter zeigen beispielsweise, dass kompakte Hochgeschwindigkeits-Lüfterdesigns mit speziellen Luftstromanforderungen verbunden sein können. Solche Produkte sollten jedoch nicht automatisch als austauschbar mit Lüftern für Haushaltsgeräte behandelt werden. Motor, Lager, Luftstromkennlinie, Geräuschziel, Betriebstemperatur und Steuerungsanforderungen können völlig unterschiedlich sein.

Dasselbe Prinzip gilt für einen Lüfter 135mm.

Die Abmessungsspezifikation allein entscheidet nicht darüber, ob der Lüfter geeignet ist. Ingenieure müssen Luftstrom, statischen Druck, Leistung, Drehzahl, Lageraufbau, Geräuschentwicklung und Temperaturbeständigkeit gemeinsam bewerten.

Warum ein niedriger Geräuschpegel genauso wichtig ist wie Zuverlässigkeit

Zuverlässigkeit und Lautstärke hängen eng zusammen.

Ein Lüfterlager, das verschleißt, kann allmählich mehr Geräusche erzeugen.

Der Lüfter dreht sich möglicherweise noch, aber das akustische Verhalten kann inakzeptabel werden, bevor es zu einem vollständigen Ausfall kommt.

Dies ist besonders für Haushaltsgeräte wichtig.

In einem Schaltschrank für die Industrie ist eine geringfügige Zunahme des Lüftergeräuschs möglicherweise kaum wahrnehmbar.

Bei einem Luftreiniger im Schlafzimmer kann derselbe Anstieg jedoch sofort auffallen.

Aus diesem Grund sollten akustische Tests in die Lüftervalidierung einbezogen werden.

Hersteller sollten nicht nur den anfänglichen Geräuschpegel untersuchen, sondern auch, ob sich das Geräusch nach längerem Betrieb verändert.

Dies kann nützliche Informationen über Lagerverschleiß, Rotorunwucht, Strukturresonanz und den Schmierstoffzustand liefern.

Das Motordesign beeinflusst auch die Hochtemperatur-Zuverlässigkeit

Das Lager ist wichtig, aber es ist nicht die einzige Komponente, die Wärme ausgesetzt ist.

Motorwicklungen, Isolierstoffe, Magnete, elektronische Bauteile, Klebstoffe und Kunststoffstrukturen haben ebenfalls Temperaturgrenzen.

Läuft der Lüftermotor dauerhaft bei hoher Temperatur, muss die Wicklungsisolierung für die Anwendung geeignet sein.

Die elektrische Auslegung des Lüfters sollte zudem unnötige Wärmeentwicklung verhindern.

Ein hocheffizienter Motor kann elektrische Verluste reduzieren und somit die Eigenerwärmung verringern.

Daraus ergibt sich eine schlüssige Ursachenkette.

Eine bessere elektrische Effizienz kann die Motorwärme reduzieren.

Eine geringere Motorwärme kann die thermische Belastung des Lagers verringern.

Eine niedrigere Innentemperatur kann dazu beitragen, die Leistungsfähigkeit des Schmierstoffs zu erhalten.

Bessere thermische Bedingungen können zu einer längeren Lebensdauer beitragen.

Daher ist die Zuverlässigkeit bei hohen Temperaturen eine Aufgabe auf Systemebene.

Warum Fertigungsqualität wichtig ist

Selbst ein theoretisch hervorragendes Lagerdesign kann eine mangelhafte Fertigungsqualität nicht ausgleichen.

Der Rotor muss ausgewuchtet sein.

Die Welle muss ordnungsgemäß ausgerichtet sein.

Das Lager muss korrekt eingebaut sein.

Das Gehäuse muss die erforderlichen Toleranzen einhalten.

Die Motorwicklung muss gleichmäßig gefertigt sein.

Die Lüfterflügel müssen ihre Maßhaltigkeit bewahren.

Die Qualitätskontrolle ist daher von entscheidender Bedeutung.

Bei Lüftern für den Dauerbetrieb führen Hersteller möglicherweise dynamisches Auswuchten, Geräuschprüfungen, Hochtemperaturtests, Drehzahltests, Stromprüfungen, Luftstromtests, Druckprüfungen und Lebensdauertests durch.

Diese Prozesse helfen dabei, Probleme zu erkennen, bevor der Lüfter in das Gerät des Kunden eingebaut wird.

Bei OEM-Anwendungen sollte der Hersteller zudem einheitliche Fertigungsspezifikationen zwischen den Chargen sicherstellen.

Warum Doppelkugellager wichtig sein können

Nicht alle Kugellagersysteme sind identisch.

Einige Lüfter nutzen eine einfache Kugellageranordnung, während andere auf Doppelkugellager setzen.

Bei Anwendungen, die einen langfristigen Dauerbetrieb erfordern, sollte die gesamte Lagerarchitektur bewertet werden.

Ein Doppelkugellagersystem kann eine stabile Abstützung der Welle bieten und wird häufig für Anwendungen gewählt, bei denen eine lange Lebensdauer und ein flexibler Einbau wichtig sind.

Der Lagertyp allein sollte jedoch nicht als Garantie für die Lebensdauer angesehen werden.

Schmierstoffqualität, Lagerqualität, Betriebstemperatur, Drehzahl, Abdichtung, Unwucht des Rotors, Einbaubeanspruchung und Motortemperatur spielen alle eine Rolle.

Ein professioneller Lüfterhersteller sollte daher anwendungsspezifische Empfehlungen aussprechen, anstatt einfach zu behaupten, dass ein bestimmter Lagertyp universell überlegen ist.

So wählen Sie einen Abluftventilator mit Kugellager aus

Die erste Frage sollte der tatsächlichen Anwendung gelten.

Soll der Lüfter Elektronik kühlen?

Soll er Luft durch einen Filter fördern?

Soll er Wärme von einem Motor abführen?

Soll er kontinuierlich laufen?

Soll er in einem Schlafzimmer installiert werden?

Wird er erhöhten Temperaturen ausgesetzt sein?

Die zweite Frage sollte dem Luftstrom gelten.

Bestimmen Sie den erforderlichen Luftstrom unter dem tatsächlichen Systemwiderstand, anstatt sich nur auf freiblasende Daten zu verlassen.

Die dritte Frage sollte dem statischen Druck gelten.

Enthält der Strömungspfad Filter oder verengte Kanäle, wird die Druckkraft besonders wichtig.

Die vierte Frage sollte der Temperatur gelten.

Ermitteln Sie sowohl die Umgebungstemperatur als auch die zu erwartende Innentemperatur im Lüfterbereich.

Die fünfte Frage sollte dem Geräuschpegel gelten.

Bei Haushaltsgeräten sollte das akustische Ziel frühzeitig festgelegt werden.

Die sechste Frage sollte der Lebensdauer gelten.

Hersteller sollten Lebensdauerdaten unter definierten Temperatur- und Betriebsbedingungen angeben.

Die L10-Lebensdauer ist besonders nützlich, da sie die erwartete Betriebszeit beschreibt, bei der 10 Prozent einer ausreichend großen Grundgesamtheit unter den festgelegten Bedingungen ausgefallen wären. Sie sollte nicht mit der MTBF verwechselt werden, die auf einer anderen statistischen Definition basiert.

Die siebte Frage sollte Anpassungsmöglichkeiten betreffen.

Spannung, Steckverbinder, Kabellänge, Drehzahlregelung, Alarmsignal, PWM-Steuerung, Tachometerausgang, Befestigungslöcher, Gehäuseabmessungen und Laufraddesign erfordern möglicherweise alle eine Anpassung.

Wie China Chungfo Fan Anwendungen in Kleingeräten unterstützen kann

Für Gerätehersteller sollte der Lüfter eher als Teil des Thermosystems und nicht einfach als eingekaufte Komponente betrachtet werden.

China Chungfo Fan konzentriert sich auf Kühlgebläse- und Lüfterlösungen für Anwendungen, die kompakte Abmessungen, einen stabilen Luftstrom, geringe Geräuschentwicklung und einen zuverlässigen Betrieb erfordern.

Für Produkte wie Luftreiniger, Aroma-Diffusoren, Kühlschränke, Elektrogeräte, Steuerungssysteme und andere kompakte Geräte können je nach verfügbarem Platz und thermischen Anforderungen verschiedene Luftstromstrukturen evaluiert werden.

Der Herstellungsprozess kann Produktdesign, Formenentwicklung, Spritzgießen, SMT, Motor-Montage, Lüfter-Montage, Prüfung und Qualitätskontrolle integrieren.

Diese Art der vertikalen Integration kann Herstellern helfen, mechanische und elektrische Anforderungen während der Produktentwicklung zu koordinieren.

Für OEM-Kunden kann eine Anpassung ebenfalls wichtig sein, da ein Standardlüfter möglicherweise nicht perfekt zur internen Struktur des Geräts passt.

Der Lüfter benötigt möglicherweise eine bestimmte Spannung, einen bestimmten Strom, eine bestimmte Drehzahl, einen bestimmten Steckverbinder, eine bestimmte Kabelanordnung, eine bestimmte Luftstromrichtung, eine bestimmte Befestigungsstruktur oder eine bestimmte Leistungskurve.

Anwendungstests sollten unter realen Bedingungen durchgeführt werden

Labortests bei Raumtemperatur repräsentieren nicht notwendigerweise die finale Anwendung.

Ein Lüfter, der in einem Luftreiniger verwendet wird, sollte idealerweise innerhalb des tatsächlichen Luftstrompfads evaluiert werden.

Ein Lüfter, der in einem Aroma-Diffusor verwendet wird, sollte mit dem realen Gehäuse und der elektronischen Last getestet werden.

Wenn der Lüfter in der Nähe einer Heizkomponente arbeitet, sollte die Umgebungstemperatur berücksichtigt werden.

Wenn der Lüfter hinter einem Filter eingesetzt wird, sollte der tatsächliche Druckwiderstand nachgebildet werden.

Wenn das Gerät für den Dauerbetrieb vorgesehen ist, sollten Dauertests den erwarteten Arbeitszyklus widerspiegeln.

Dieser Ansatz kann Probleme aufdecken, die bei kurzen Labortests möglicherweise nicht auftreten.

Häufige Fehler bei der Auswahl kleiner Lüfter

Ein häufiger Fehler besteht darin, einen Lüfter nur nach seiner physischen Größe auszuwählen.

Zwei Lüfter mit denselben Abmessungen können völlig unterschiedliche Eigenschaften in Bezug auf Luftstrom, Druck, Drehzahl, Leistung, Geräuschentwicklung und Lebensdauer aufweisen.

Ein weiterer Fehler ist die Auswahl des Lüfters ausschließlich basierend auf dem freiblasenden Luftstrom.

Der tatsächliche Betriebspunkt kann nach dem Einbau viel niedriger liegen.

Ein dritter Fehler ist das Ignorieren der Innentemperatur.

Ein Lüfter, der für normale Raumbedingungen ausgelegt ist, ist möglicherweise nicht für ein kompaktes Gehäuse mit erheblicher Wärmestauung geeignet.

Ein vierter Fehler ist die Konzentration auf das anfangliche Geräusch, ohne die langzeitige akustische Stabilität zu bewerten.

Ein fünfter Fehler besteht darin, den Lagertyp als einzigen Zuverlässigkeitsfaktor zu behandeln.

Das Lager ist extrem wichtig, aber der Motor, die Schmierung, die Materialien, das Auswuchten, die Fertigungstoleranzen und die Betriebsumgebung sind ebenso relevant.

Ein sechster Fehler besteht darin, bis zum finalen Prototyp zu warten, um den Lüfter auszuwählen.

Eine frühzeitige Lüfterauswahl kann kostspielige mechanische Neukonstruktionen verhindern.

Die Zukunft kompakter Kühlgebläse für Haushaltsgeräte

Da Haushaltsgeräte immer kleiner und intelligenter werden, wird das interne Thermomanagement zunehmend wichtiger.

Es werden mehr Elektronikkomponenten auf kleinerem Raum verbaut.

Funkmodule, Sensoren, Displays, Prozessoren, Leistungselektronik, Motoren und Steuerplatinen erzeugen alle Wärme.

Gleichzeitig erwarten Verbraucher zunehmend, dass Geräte leise sind.

Dies schafft ein schwieriges technisches Gleichgewicht.

Der Lüfter muss ausreichend Luft fördern.

Der Motor darf nur wenig Energie verbrauchen.

Das Lager muss dem Dauerbetrieb standhalten.

Der Lüfter muss in ein kompaktes Gehäuse passen.

Das Geräusch muss akzeptabel bleiben.

Das Design muss auch für die Massenproduktion kostengünstig bleiben.

Kugellüfter können eine nützliche Lösung für Anwendungen bieten, bei denen Dauerbetrieb und thermische Zuverlässigkeit Priorität haben.

Die richtige Lösung sollte jedoch immer entsprechend der gesamten Anwendung ausgewählt werden.

Fazit

Kugelgelagerte Abluftventilatoren können wichtige Vorteile für kontinuierliche Kühlanwendungen bieten, da die Lagerstruktur eine stabile Wellenabstützung und eine gute Langzeitleistung unter anspruchsvollen Betriebsbedingungen gewährleisten kann.

Dies ist besonders relevant, wenn kompakte Haushaltsgeräte über längere Zeiträume betrieben werden müssen, während gleichzeitig kontrollierte Innentemperaturen aufrechterhalten werden.

Luftreiniger, Aroma-Diffusoren, Luftbefeuchter, Kühlschränke, elektronische Geräte und andere kompakte Produkte können alle von sorgfältig entwickelten Kühlsystemen profitieren.

Der Lagertyp ist jedoch nur ein Teil der Gleichung.

Ingenieure müssen auch Luftstrom, statischen Druck, Drehzahl, Motoreffizienz, Temperatur, Geräuschentwicklung, Materialien, Einbauorientierung, Schmierung, Rotorauswuchtung und die erwartete Lebensdauer berücksichtigen.

Der beste Lüfter ist daher nicht zwingend der Lüfter mit dem höchsten Luftstrom oder dem größten Lager.

Es ist der Lüfter, dessen Gesamtleistung genau zum jeweiligen Gerät passt.

Für Hersteller, die kompakte Geräte entwickeln, kann eine frühzeitige Zusammenarbeit mit einem professionellen Lüfterlieferanten helfen, die passende Lüfterstruktur, das Lagersystem, das Motordesign und die Luftstromleistung zu bestimmen, bevor das finale Gehäuse fertiggestellt ist.

Dies kann Re-Design-Kosten reduzieren und gleichzeitig die Zuverlässigkeit sowie das Benutzererlebnis des Endprodukts verbessern.

FAQ

Was ist ein kugelgelagerter Abluftventilator?

Ein kugelgelagerter Abluftventilator ist ein Lüfter, der Kugellager verwendet, um die rotierende Welle zu stützen, während Luft durch oder aus einem Gerätegehäuse gefördert wird. Das Lagersystem ist so konzipiert, dass es die Reibung reduziert und eine stabile Langzeitrotation unterstützt.

Warum sind Kugellagerlüfter für den Dauerbetrieb geeignet?

Kugellagersysteme können eine stabile Wellenabstützung bieten und werden häufig in Anwendungen eingesetzt, bei denen eine hohe Lebensdauer, Eignung für erhöhte Temperaturen und flexible Montagebedingungen wichtig sind. Die tatsächliche Eignung hängt von Lagerqualität, Schmierung, Temperatur, Drehzahl und Lüfterdesign ab.

Sind Kugellagerlüfter immer besser als Gleitlagerlüfter?

Nein. Verschiedene Anwendungen erfordern unterschiedliche Lagertechnologien. Gleitlager können für kostenempfindliche Anwendungen mit moderaten Temperaturen geeignet sein, während Kugellager oft in Betracht gezogen werden, wenn Dauerbetrieb und anspruchsvolle Umgebungsbedingungen wichtig sind.

Funktionieren Kugellagerlüfter gut in Luftreinigern?

Das können sie. Luftreiniger laufen oft über lange Zeiträume, weshalb Lagerlebensdauer und akustische Stabilität wichtig sind. Der Lüfter muss zudem ausreichend statischen Druck erzeugen, um den Filterwiderstand zu überwinden.

Können kleine Lüfter in Aroma-Diffusoren verwendet werden?

Ja. Kompakte Lüfter können zur internen Kühlung oder für einen gezielten Luftstrom in Aroma-Diffusoren und ähnlichen Kleingeräten eingesetzt werden. Die Hauptanforderungen sind in der Regel kompakte Abmessungen, geringes Geräusch, niedriger Stromverbrauch und ein stabiler Langzeitbetrieb.

Verringert eine hohe Temperatur die Lebensdauer des Lüfters?

Ja. Hohe Temperaturen können die Alterung des Schmierstoffs beschleunigen und die Leistung von Lager, Motor, Isolierung und Material beeinträchtigen. Die tatsächliche Auswirkung hängt von der Lüfterkonstruktion und den Betriebsbedingungen ab.

Was ist die L10-Lebensdauer eines Lüfters?

Die L10-Lebensdauer ist ein statistisches Maß für die Zuverlässigkeit. Sie gibt den Betriebszeitraum an, nach dem unter definierten Bedingungen voraussichtlich 10 Prozent einer ausreichend großen Stichprobe ausgefallen sind. Sie unterscheidet sich vom MTBF-Wert und sollte immer zusammen mit der Temperatur und den Betriebsbedingungen bewertet werden.

Ist ein Lüfter der Größe 120 mm x 38 mm für Haushaltsgeräte geeignet?

Das hängt vom jeweiligen Gerät ab.Ein Lüfter mit 120 mm x 38 mmkann geeignet sein, wenn das Gerät ausreichend Bauraum bietet und einen höheren Luftstrom oder Druck erfordert. Kompakte Geräte benötigen möglicherweise kleinere Axiallüfter oder Gebläse.

Was sollten Hersteller bei der Auswahl eines Lüfters beachten?

Hersteller sollten Luftstrom, statischen Druck, Temperatur, Drehzahl, Geräuschentwicklung, Stromverbrauch, Lagertyp, Lebensdauer, Einbauorientierung, Abmessungen, Steckeranforderungen und die tatsächliche Betriebsumgebung berücksichtigen.

Kann China Chungfo Fan Kühlventilatoren anpassen?

Ja. China Chungfo Fan kann kunden- und anwendungsspezifische Lüfteranforderungen hinsichtlich Spannung, Abmessungen, Luftstrom, Druck, Drehzahl, Geräuschentwicklung, Stecker, Kabelkonfiguration und Einsatzumgebung des Geräts prüfen und anpassen.

Warum sollte der Lüfter frühzeitig in der Produktentwicklung ausgewählt werden?

Weil Lüfterabmessungen, Luftstromrichtung, Montageposition, elektrischer Anschluss, Druckleistung und akustische Eigenschaften die interne Struktur des Geräts beeinflussen können. Eine frühzeitige Auswahl kann den Bedarf an späteren Neukonstruktionen verringern.
