Moderne Kompaktgeräte werden immer kleiner, leiser, intelligenter und multifunktionaler. Ein CPAP-Gerät, ein kompakter Luftreiniger, ein Aromadiffusor, ein Gerät zur persönlichen Luftbehandlung, ein elektronisches Kühlsystem oder ein kleines Haushaltsgerät benötigt zwar nur wenig Platz auf dem Schreibtisch oder Nachttisch, doch die internen Komponenten erzeugen dennoch Wärme und benötigen einen kontrollierten Luftstrom.

Dies stellt eine wichtige technische Herausforderung dar. Wie kann ein kleines Gerät in einem begrenzten Innenraum genügend Luft bewegen und gleichzeitig akzeptable Temperatur, Geräuschentwicklung, Energieverbrauch, Zuverlässigkeit und Produktgröße gewährleisten?

Für viele Anwendungen ist einkompakter Gleichstrom-Radialgebläsebietet eine effektive Lösung.

Im Gegensatz zu einem herkömmlichen Axialventilator ist ein Radialgebläse so konstruiert, dass es Luft durch einen gerichteten Luftstrom befördert und in kompakter Bauweise einen nutzbaren statischen Druck erzeugen kann. Dies macht die Technologie besonders wertvoll, wenn Luft durch Kanäle, Filter, enge Durchgänge, Wärmequellen oder andere Bauteile strömen muss, die den Luftwiderstand erhöhen.

Bei CPAP-Geräten sind Luftstrom und Druck grundlegend für die Gerätearchitektur. Dieselbe Luftstromtechnologie kann auch in kompakten Haushaltsgeräten zur Kühlung, Belüftung, Filtration, Zirkulation, Geruchsbekämpfung oder Wärmeabfuhr eingesetzt werden.

Für Hersteller ist die Auswahl des richtigen Miniaturgebläses daher nicht einfach eine Frage der Drehzahl. Die eigentliche technische Herausforderung besteht darin, Luftstrom, Druck, Geräuschentwicklung, thermische Leistung, Leistungsaufnahme, Abmessungen, Regelungsanforderungen und die erwartete Lebensdauer optimal aufeinander abzustimmen.

Warum das Wärmemanagement bei kompakten Geräten immer wichtiger wird

Der Trend zu kleineren Haushaltsgeräten hat einen schwierigen technischen Widerspruch hervorgerufen.

Verbraucher erwarten kompakte Produkte, doch die darin enthaltenen elektronischen Bauteile erzeugen weiterhin Wärme. Motoren, Steuerplatinen, Netzteile, Sensoren, Heizelemente, Ladeschaltungen, Prozessoren, LED-Module und andere elektronische Komponenten tragen alle zur Innentemperatur bei.

Wenn ein Produkt kleiner wird, verringert sich auch der verfügbare Raum für natürliche Konvektion.

Ein großes Gerät bietet ausreichend Innenvolumen, damit sich die Wärme auf natürliche Weise verteilen kann. Ein Kompaktgerät hat diesen Vorteil nicht. Die Wärme kann sich um bestimmte Bauteile herum stauen und lokale Überhitzungspunkte bilden.

Diese Hotspots können die Lebensdauer von Bauteilen, die elektrische Stabilität, die Temperatur des Kunststoffgehäuses, die akustische Leistung und die allgemeine Zuverlässigkeit des Produkts beeinflussen.

Ein kleiner Gleichstrom-Radialventilator kann zur Lösung dieses Problems beitragen, indem er einen kontrollierten Luftstrom erzeugt.

Anstatt sich nur auf passive Belüftung zu verlassen, kann der Konstrukteur das Gebläse nutzen, um Luft von einer bestimmten Einlassstelle anzusaugen und sie in Richtung einer bestimmten Wärmequelle oder eines Auslasskanals abzugeben.

Dies ist besonders nützlich, wenn die innere Struktur kompliziert ist.

Ein Luftreiniger kann beispielsweise in einem relativ kleinen Gehäuse einen Filter, einen Motor, eine Steuereinheit, ein Netzteil, einen Sensor und einen Luftauslass enthalten. Ein Aromadiffusor kann eine Steuerschaltung, ein Nebelerzeugungssystem, Beleuchtungskomponenten und einen kompakten Luftkanal umfassen. Ein CPAP-Gerät kann ein Gebläse, Steuerelektronik, Drucksensoren, Komponenten zur Befeuchtung und Schlauchanschlüsse enthalten.

Jede Anwendung hat unterschiedliche Anforderungen an den Luftstrom, aber sie alle stehen vor dem gleichen grundlegenden technischen Problem: Wärme und Luft müssen in einem begrenzten Volumen geregelt werden.

Warum ein Radialgebläse besser geeignet sein kann als ein Standard-Axialventilator

Axiallüftersind hervorragend geeignet für Anwendungen, bei denen die Luft relativ frei durch einen offenen Bereich zirkulieren kann.

Viele Kompaktprodukte bieten jedoch keine offene Luftzirkulation.

Die Luft muss unter Umständen durch einen engen Kanal, Filter, ein Gitter, einen Wärmetauscher, ein Gehäuse oder ein Rohrsystem strömen. Jede dieser Komponenten erzeugt einen Widerstand.

Ein Radialgebläse ändert die Richtung des Luftstroms durch sein Laufrad und Gehäuse. Diese Konstruktion ermöglicht es dem Gebläse, einen gerichteteren Luftstrom und einen nutzbaren statischen Druck zu erzeugen.

Diese Eigenschaft ist besonders wichtig für CPAP-Systeme.

Ein CPAP-Gerät muss nicht nur einen Luftzug im Inneren erzeugen. Es muss die Luft kontrolliert über einen geschlossenen Luftstrom zuführen. Das Gebläse ist daher ein wichtiger Bestandteil des Druck- und Luftstromsystems.

In technischen Nachschlagewerken, die sich mit CPAP-Systemen befassen, werden Radialgebläse aufgrund ihres kompakten Volumens und ihrer Fähigkeit, den erforderlichen Luftstrom trotz Systemwiderstand zu erzeugen, als geeignete Bauweise genannt.

Das gleiche Prinzip lässt sich auch auf kompakte Haushaltsgeräte anwenden.

Wenn ein Luftreiniger einen restriktiven Filter hat, muss der Ventilator den Luftstrom trotz des durch den Filter verursachten Druckabfalls aufrechterhalten.

Wenn ein Aromadiffusor einen engen internen Kanal verwendet, muss die Luftstromquelle einen ausreichenden Luftstrom durch den Kanal gewährleisten.

Wenn ein kompaktes Elektronikgehäuse einen Kühlkörper und nur wenige Belüftungsöffnungen aufweist, muss der Lüfter den durch das Gehäuse erzeugten Widerstand überwinden.

Daher sollte bei der Auswahl des Lüfters immer das Gesamtsystem und nicht nur der Luftstrom berücksichtigt werden.

Welche thermischen Probleme können bei CPAP-Geräten auftreten?

CPAP-Geräte sind deshalb besonders interessant, weil die luftstromerzeugende Komponente selbst auch Wärme erzeugen kann.

Ein Gleichstrommotor wandelt elektrische Energie in mechanische Energie um, jedoch wird nicht die gesamte zugeführte Energie in nutzbare mechanische Energie umgewandelt. Ein Teil der Energie geht als Wärme verloren.

Das Gebläse kann daher im Inneren des Gehäuses zu einer Wärmequelle werden.

Darüber hinaus können Kompression und Druckerzeugung die Temperatur der strömenden Luft erhöhen. Untersuchungen zur Thermodynamik von CPAP-Geräten zeigen, dass Ineffizienz des Gebläses Wärme in der Umgebung erzeugen kann und dass die Kompression der Luft ebenfalls zu einem Anstieg der Lufttemperatur beitragen kann.

Dies führt zu einer Reihe von thermischen Überlegungen.

Das erste ist die Motortemperatur.

Läuft ein Gebläse über viele Stunden ununterbrochen, können Motorverluste die Innentemperatur allmählich erhöhen. Ein Motor, der in einem kurzen Labortest einwandfrei erscheint, kann sich nach längerem Betrieb anders verhalten.

Das zweite ist die Steuerelektronik.

Das Gebläse kann zusammen mit einem Motortreiber, einem Sensorsystem, einer Leistungswandlerschaltung oder einer Steuerplatine betrieben werden. Auch diese elektronischen Bauteile erzeugen Wärme.

Das dritte ist die umgebende Einfriedung.

Wenn das Gebläse in einem kompakten Kunststoffgehäuse mit begrenzter Belüftung eingebaut ist, kann sich Wärme um den Motor und die Elektronik herum ansammeln.

Das vierte ist die Luftstromtemperatur.

Der vom Gebläse erzeugte Luftstrom kann die Temperatur nachgeschalteter Komponenten und der durch das System geförderten Luft beeinflussen.

Aus diesem Grund sollte das Wärmemanagement zusammen mit der Luftstromplanung betrachtet werden und nicht als ein völlig separates Thema behandelt werden.

Für den Dauerbetrieb ist eine stabile thermische Leistung erforderlich.

Ein CPAP-Gerät ist im Allgemeinen für den Langzeitbetrieb während des Schlafs ausgelegt.

Das bedeutet, dass die thermische Auslegung nicht allein auf einem Kurztest basieren kann.

Ein Ventilator oder Gebläse mag zehn Minuten lang gut funktionieren, aber das Temperaturverhalten nach einigen Stunden kann sich stark verändern.

Mit steigenden Temperaturen können sich verschiedene Dinge verändern.

Der Wicklungswiderstand des Motors kann sich erhöhen.

Die Lagerbedingungen können sich ändern.

Elektronische Bauteile können zusätzlicher thermischer Belastung ausgesetzt sein.

Kunststoffe können höheren Temperaturen standhalten.

Die Schmiereigenschaften können sich ändern.

Die Geräuscheigenschaften können sich auch mit der Änderung mechanischer Komponenten und der Luftströmungsbedingungen verändern.

Für die Hersteller ist es daher der richtige Ansatz, das Gebläse unter realistischen Betriebsbedingungen zu testen.

Bei den Prüfungen sollten Spannung, Luftstrom, statischer Druck, Umgebungstemperatur, Betriebsdauer, Einbaulage, Gehäusekonstruktion und tatsächlicher Luftwiderstand berücksichtigt werden.

Die Spezifikation eines Gebläses sollte nicht unabhängig vom Endprodukt bewertet werden.

Warum geringe Geräuschentwicklung bei CPAP-Anwendungen wichtig ist

Das Wärmemanagement ist nur die eine Seite des Problems mit dem CPAP-Gebläse.

Lärm ist ebenso wichtig.

Ein CPAP-Gerät wird oft stundenlang neben dem Bett des Benutzers verwendet. Selbst eine geringfügige Erhöhung der mechanischen oder aerodynamischen Geräusche kann in einem ruhigen Schlafzimmer wahrnehmbar sein.

Das Gebläse muss daher Druck, Luftstrom, Drehzahl, Wirkungsgrad und akustische Leistung in Einklang bringen.

Höhere Geschwindigkeiten ermöglichen einen größeren Luftdurchsatz und höheren Druck, können aber auch zu verstärkten aerodynamischen und mechanischen Geräuschen führen.

Ziel ist es nicht einfach, den schnellsten Motor auszuwählen.

Stattdessen müssen die Geometrie des Laufrads, die Motorkonstruktion, die Gehäusestruktur, der Luftstromkanal, das Lagersystem, die Drehzahlregelungsmethode und die Installationskonstruktion alle zusammenwirken.

Dies ist einer der Gründe, warum kompakte Radialgebläse, die für anspruchsvolle Anwendungen eingesetzt werden, wesentlich ausgefeilter sein können als gewöhnliche Miniatur-Lüfter.

Der Zusammenhang zwischen Luftstrom, Druck und Wärme

Ein häufiger Fehler bei der Lüfterauswahl ist die alleinige Fokussierung auf den Luftvolumenstrom (CFM).

Der bei Null- oder sehr niedrigem Widerstand gemessene Luftstrom entspricht nicht unbedingt dem Luftstrom, den der Ventilator im Inneren des fertigen Produkts erzeugt.

Das System kann Filter, Kanäle, Gitter, Schläuche, Kühlkörper, Krümmer, Ventile oder andere Einschränkungen enthalten.

Mit steigendem Widerstand ändert sich der Betriebspunkt des Gebläses.

Aus diesem Grund sollten Ingenieure die Druck-Durchfluss-Kennlinie untersuchen und den tatsächlichen Betriebspunkt ermitteln.

Ein Gebläse mit hoher Freiluft-Luftfördermenge kann in einem restriktiven System eine schlechte Leistung erbringen.

Umgekehrt kann ein Gebläse mit ausreichender Druckleistung auch dann noch einen nutzbaren Luftstrom aufrechterhalten, wenn der Widerstand im System zunimmt.

Die thermische Leistungsfähigkeit steht in Zusammenhang mit dieser Beziehung.

Wenn ein Gebläse aufgrund einer schlechten Abstimmung auf das System zu einem ineffizienten Betrieb gezwungen wird, kann der elektrische Leistungsbedarf steigen, während der nutzbare Luftstrom unzureichend bleibt.

Dadurch kann unnötige Hitze entstehen.

Die richtige Gebläseauswahl kann daher zur thermischen Effizienz beitragen, indem sie das Verhältnis zwischen elektrischer Eingangsleistung und nutzbarem Luftstrom verbessert.

Kompaktes CPAP-Design stellt eine Verpackungsherausforderung dar

Der Platzbedarf ist ein weiterer wichtiger Faktor.

CPAP-Geräte sind so konzipiert, dass sie tragbar genug für den Heimgebrauch und in vielen Fällen auch für Reisen sind.

Ein Gebläse muss daher in ein begrenztes Innenvolumen passen.

Der Konstrukteur muss die äußeren Abmessungen des Gebläses, die Einlassposition, die Auslassposition, die Befestigungslöcher, die Kabelanordnung, die Steuerschnittstelle und den umgebenden Freiraum berücksichtigen.

Das Gebläse kann nicht nur als eigenständiges Bauteil betrachtet werden.

Es muss in die gesamte mechanische Architektur passen.

Eine kompakte Zentrifugalbauweise kann von Vorteil sein, da der Luftstrom durch ein Gehäuse umgeleitet werden kann, anstatt einen großen offenen axialen Luftstromweg zu benötigen.

Dies kann es Ingenieuren erleichtern, kompakte interne Luftstromkanäle zu entwickeln.

Und wie sieht es mit Luftreinigern aus?

Die gleichen thermischen und luftstromtechnischen Prinzipien gelten auch für kleine Luftreiniger.

Ein kompakter Luftreiniger kann ein Filtersystem enthalten, das einen erheblichen Luftwiderstand erzeugt.

Gleichzeitig erzeugen Motor und Elektronik Wärme.

Der Lüfter muss daher auf Systemebene zwei Funktionen erfüllen.

Es muss Luft durch den Filter bewegen und dazu beitragen, die gewünschte Luftzirkulation aufrechtzuerhalten.

Es muss außerdem die Belüftung interner Komponenten unterstützen, sofern dies durch die Produktarchitektur erforderlich ist.

Moderne, kompakte Luftreiniger zeichnen sich häufig durch einen leisen Betrieb aus. So bieten beispielsweise kompakte Luftreiniger für den Hausgebrauch mehrere Lüfterstufen und geräuscharme Betriebsmodi, was zeigt, wie eng Luftstromkontrolle und Akustikleistung bei Haushaltsgeräten miteinander verbunden sind.

Ein passend ausgewählter Miniatur-Radialventilator kann besonders dann nützlich sein, wenn das Produkt einen gerichteten Luftstrom durch eine begrenzte Filter- oder Kanalstruktur erfordert.

Aromadiffusoren benötigen außerdem einen kontrollierten Luftstrom.

Aromadiffusoren sind ein weiteres Beispiel für ein kompaktes Gerät, bei dem der Luftstrom die Produktleistung beeinflussen kann.

Ein Aromagerät kann einen kleinen Ventilator oder ein Luftstromsystem enthalten, um den Duft in der Umgebung zu verteilen.

Da das Produkt üblicherweise in Schlafzimmern, Büros, Wohnzimmern oder anderen ruhigen Räumen aufgestellt wird, kann übermäßiger Lärm das Benutzererlebnis beeinträchtigen.

Die physischen Abmessungen eines Aromadiffusors begrenzen auch den verfügbaren Platz für den Motor und den Luftkanal.

Einige kommerzielle Aromadiffusoren verwenden einen 12-V-Gleichstromeingang und kompakte interne Luftstromstrukturen, was die Bedeutung miniaturisierter Luftstromkomponenten in dieser Produktkategorie verdeutlicht.

Für diese Art von Anwendung benötigt der Ventilator nicht unbedingt extrem hohen Druck. Stattdessen legen die Ingenieure möglicherweise Wert auf kompakte Abmessungen, einen stabilen Luftstrom, geringen Stromverbrauch, niedrige Geräuschentwicklung und eine lange Lebensdauer.

Warum ein 12-Volt-Gleichstromlüfter in kompakten Produkten nützlich sein kann

A12-Volt-Gleichstromlüfterkann für viele Niederspannungsprodukte attraktiv sein, da 12V bereits in elektronischen und eingebetteten Systemen weit verbreitet ist.

Es kann die Integration in bestehende Stromversorgungsarchitekturen vereinfachen.

Die Spannung allein entscheidet jedoch nicht darüber, ob ein Lüfter geeignet ist.

Ingenieure sollten Folgendes bewerten:

Nennspannung

Betriebsspannungsbereich

Aktueller Verbrauch

Geschwindigkeit

Luftstrom

Statischer Druck

Lärm

Lagerkonstruktion

Betriebstemperatur

Lebenserwartung

Motorschutz

Anschlusskonfiguration

Montageabmessungen

Kontrollmethode

Bei einem CPAP-System oder einem anderen kritischen Produkt sollten diese Parameter anhand der tatsächlichen Anwendungsanforderungen bewertet werden.

Ein kleiner Lüfter mit einer passenden Spannungsangabe kann dennoch ungeeignet sein, wenn seine Druckleistung, sein Geräuschpegel, sein Temperaturbereich oder seine Zuverlässigkeit nicht zur Anwendung passen.

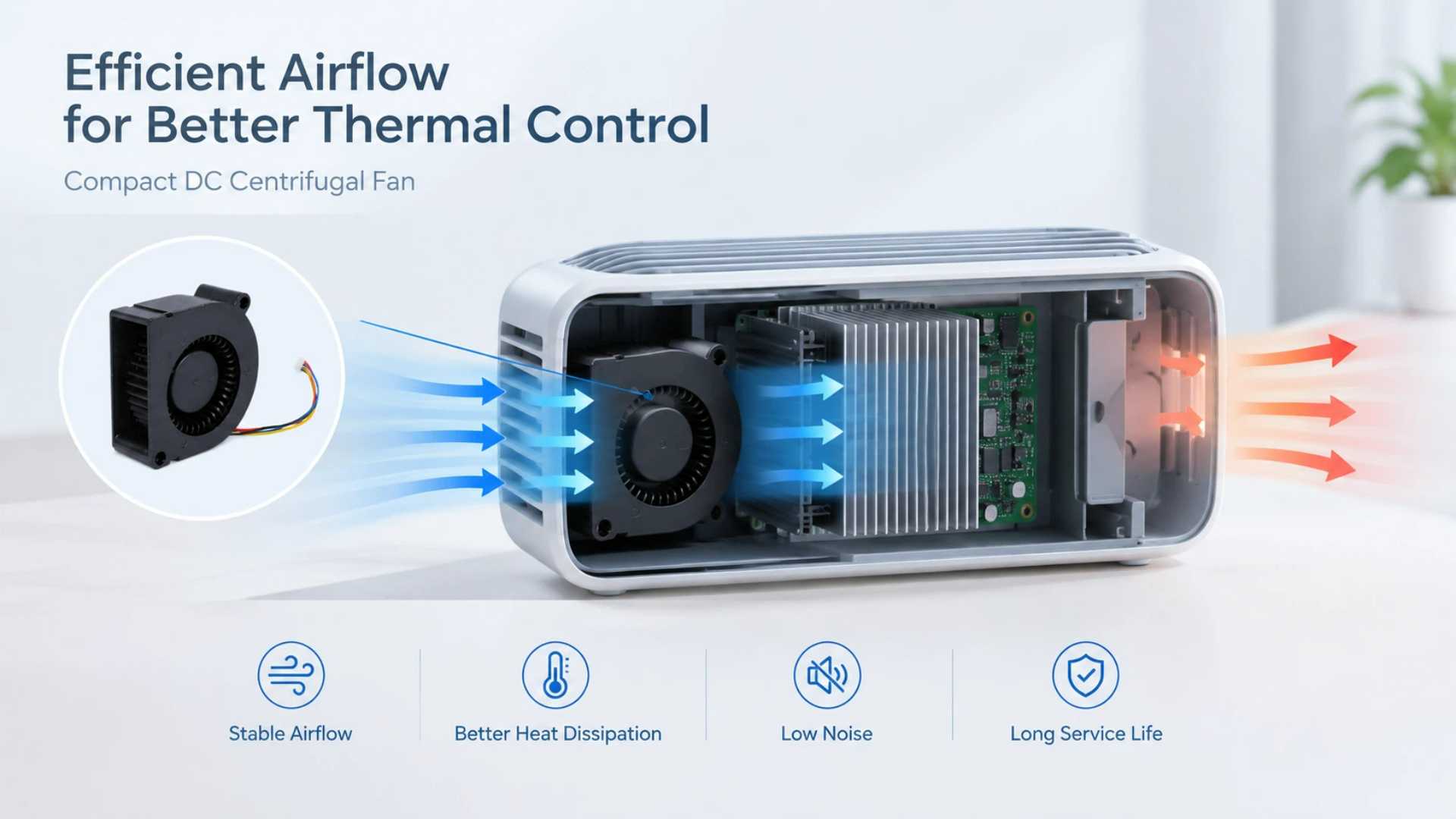

Wie ein kleines Gebläse dazu beiträgt, interne Hotspots zu reduzieren

Der praktischste thermische Vorteil eines Miniaturgebläses besteht oft in der Reduzierung lokaler Hotspots.

Stellen Sie sich ein kompaktes Gehäuse vor, das einen Motortreiber und eine Leistungsschaltung enthält.

Ohne erzwungene Luftzirkulation kann sich die Wärme um die elektronischen Bauteile herum konzentrieren.

Bei einem entsprechend gestalteten Luftstrom kann kühlere Umgebungsluft in das Gehäuse geleitet werden, während wärmere Luft zu einem Auslass abgeführt wird.

Das Gebläse kann somit einen wiederholbaren Wärmepfad herstellen.

Wichtig ist, dass das Gebläse die heiße Luft nicht einfach wahllos im Gehäuse zirkulieren lässt.

Die Luftströmung sollte gezielt gestaltet werden.

Die Luft sollte von einer relativ kühlen Stelle eintreten, die relevanten wärmeerzeugenden Bauteile passieren oder in deren Nähe strömen und durch einen geeigneten Auslass austreten.

Hier kommt die Auslegung des Luftstroms auf Systemebene ins Spiel.

Die Rolle der Lüftergehäuse- und Luftkanalgestaltung

Das Gehäuse um ein Radialgebläse dient nicht nur dem Schutz.

Es beeinflusst die Luftstromrichtung, die Druckerzeugung, Leckagen, Geräusche und die Systemeffizienz.

Schlecht konstruierte Luftkanäle können Turbulenzen und unnötige Druckverluste verursachen.

Scharfe Kurven, plötzliche Flächenänderungen, enge Durchgänge und ungünstig positionierte Auslässe können den effektiven Luftstrom verringern.

Daher sollten das Gebläse und das Produktgehäuse als ein einziges Luftstromsystem betrachtet werden.

Ein Hersteller mag zwar ein Hochleistungsgebläse auswählen, aber wenn der Produktkanal schlecht konstruiert ist, kann die Endleistung dennoch enttäuschend sein.

Deshalb sind Prototypentests unerlässlich.

Warum die BLDC-Technologie für den Langzeitbetrieb attraktiv ist

Die Technologie bürstenloser Gleichstrommotoren findet breite Anwendung in kompakten Luftstromprodukten, da sie einen effizienten und kontrollierbaren Betrieb ohne die bei herkömmlichen Bürstenmotoren übliche mechanische Kommutierung ermöglicht.

Für Anwendungen, die einen längeren Betrieb erfordern, kann die Möglichkeit der elektronischen Drehzahlregelung ebenfalls von Vorteil sein.

Ein Regler kann die Gebläsedrehzahl dem Systembedarf anpassen.

Ein Luftreiniger kann beispielsweise den Luftstrom erhöhen, wenn sich der Filterwiderstand oder die Anforderungen an die Luftqualität ändern.

Ein kompaktes Kühlsystem kann die Drehzahl verringern, wenn die Innentemperatur niedrig ist, und die Drehzahl erhöhen, wenn die Temperatur steigt.

Ein CPAP-System kann den Betrieb eines gesteuerten Gebläses als Teil seiner Druckregelungsarchitektur nutzen.

Bei einigen CPAP-Gebläsekonstruktionen werden bürstenlose Gleichstrommotoren und eine elektronische Drehzahlregelung eingesetzt, da eine präzise Steuerung für die Anwendung wichtig ist.

Warum die Lüfterauswahl mit dem System beginnen sollte

Das beste Gebläse ist nicht unbedingt das mit dem höchsten Luftdurchsatz.

Das beste Gebläse ist dasjenige, das die erforderliche Leistung am tatsächlichen Betriebspunkt des Systems erbringt.

Ingenieure sollten zunächst die Anwendung definieren.

Welcher Luftdurchsatz ist erforderlich?

Welcher Druck muss überwunden werden?

Wie viel Platz steht zur Verfügung?

Welche Umgebungstemperatur ist zu erwarten?

Wie lange kann das Produkt ununterbrochen funktionieren?

Welcher Geräuschpegel ist akzeptabel?

Welche Spannung steht zur Verfügung?

Welches Steuersignal ist erforderlich?

Welches Zuverlässigkeitsziel muss erreicht werden?

Welche Zertifizierungen und Dokumente sind erforderlich?

Sobald diese Parameter bekannt sind, kann das Gebläse wissenschaftlicher ausgewählt werden.

Kleine Lüfter in anderen Elektronik- und Haushaltsanwendungen

Die Nachfrage nach miniaturisierten Lösungen zur Luftstromregulierung geht weit über CPAP-Geräte hinaus.

Kleine Lüfter und Gebläse werden zunehmend in elektronischen Steuerungssystemen, Kommunikationsgeräten, Stromversorgungen, Ladegeräten, Laborinstrumenten, Haushaltsgeräten und tragbaren Geräten eingesetzt.

Kompakte Geräte benötigen unter Umständen einen Ventilator zur direkten Kühlung.

Ein anderes Produkt benötigt möglicherweise eine Luftzirkulation, um Kondensation zu vermeiden.

Eine andere Möglichkeit ist die Nutzung des Luftstroms zur Duftverteilung.

Ein anderes Bauteil benötigt möglicherweise eine Belüftung im Bereich einer Stromversorgung.

Ein anderes System verwendet möglicherweise ein Gebläse, um Luft durch einen Filter zu befördern.

Diese Anwendungen haben unterschiedliche Anforderungen an den Luftstrom, aber das zugrunde liegende Konstruktionsprinzip ist ähnlich.

Der Ventilator muss den richtigen Luftstrom bei richtigem Druck erzeugen und dabei innerhalb des verfügbaren Raums zuverlässig funktionieren.

Wo ein Raketen-RC-Ventilator in den breiteren Markt für Miniaturventilatoren passt

Der Begriff Rocket RC Fan wird mit kompakten Luftstrom- und Kühlungsanforderungen in kleinen Geräten und Modellbauanwendungen in Verbindung gebracht.

Die wichtigste Erkenntnis für Ingenieure ist nicht die Bezeichnung einer bestimmten Produktkategorie, sondern die Tatsache, dass auch kleine Geräte hohe thermische Anforderungen stellen können.

RC-Geräte, elektronische Module, kleine Motoren, Batterien und Steuerungssysteme können trotz ihrer kompakten Abmessungen Wärme erzeugen.

Ein kleiner Ventilator kann helfen, die Wärme von diesen Bauteilen abzuführen.

Dies verdeutlicht ein allgemeineres Prinzip, das auch für Haushaltsgeräte gilt.

Miniaturisierung beseitigt thermische Probleme nicht.

Das erschwert oft das Wärmemanagement.

Wann ein kleiner AC/DC-Ventilator besser geeignet ist

Nicht jede Anwendung erfordert ein Radialgebläse.

Ein kleiner AC/DC-Lüfter ist möglicherweise die bessere Wahl, wenn das Produkt eine einfache Belüftung oder Kühlung benötigt und keinen hohen statischen Druck.

Beispielsweise kann ein Gehäuse mit großen Lüftungsöffnungen von einem kompakten Axiallüfter profitieren.

Ein Netzteilgehäuse benötigt möglicherweise einen einfachen Luftaustausch.

Ein Schaltschrank benötigt möglicherweise eine kontinuierliche Belüftung.

Ein kleines Elektronikgehäuse benötigt unter Umständen eine direkte Luftzufuhr über einen Kühlkörper.

Entscheidend ist, die Lüfterarchitektur an den Luftwiderstand anzupassen.

Bei freiem Luftstrom kann ein Axialventilator effizient und wirtschaftlich sein.

Bei eingeschränktem Luftstrom kann ein Radialgebläse besser geeignet sein.

Die thermische Auslegung sollte den gesamten Produktlebenszyklus berücksichtigen.

Beim Wärmemanagement geht es nicht nur darum, den ersten Test zu bestehen.

Ein Produkt kann im Laufe seiner Lebensdauer unterschiedlichen Bedingungen ausgesetzt sein.

Staubablagerungen können den Luftwiderstand erhöhen.

Filter können blockiert werden.

Die Umgebungstemperatur kann variieren.

Lager können Verschleiß unterliegen.

Elektronische Bauteile können altern.

Kunststoffteile können ihre Eigenschaften verändern.

Daher sollten die Hersteller berücksichtigen, wie sich die Lüfterleistung im Laufe der Zeit verändert.

Bei Luftreinigern ist die Filterbeladung besonders wichtig.

Bei kompakten Elektronikprodukten kann Staubansammlung die Belüftung beeinträchtigen.

Bei CPAP-Systemen sind Zuverlässigkeit und stabile Leistung aufgrund der langen Betriebszeiten besonders wichtig.

Die Fertigungsqualität ist genauso wichtig wie das Lüfterdesign.

Ein gutes Lüfterdesign erfordert dennoch eine gleichbleibende Fertigungsqualität.

Das Laufrad muss die Maßgenauigkeit einhalten.

Der Motor benötigt stabile elektrische Eigenschaften.

Das Gehäuse benötigt eine einheitliche Geometrie.

Das Lagersystem muss zuverlässig sein.

Die Rotorwuchtung beeinflusst Vibrationen und Geräusche.

Die Montagequalität beeinflusst die Langzeitleistung.

Für B2B-Kunden bedeutet dies, dass die Lieferantenbewertung mehr als nur einen Produktkatalog umfassen sollte.

Die Hersteller sollten ihre Produktionskapazitäten, Testeinrichtungen, das Qualitätsmanagement, die Materialkontrolle, die Prozesskontrolle und den Kundendienst überprüfen.

China Chungfo Fan konzentriert sich auf Produkte für das Wärmemanagement, darunter DC- und AC-Ventilatoren, Gebläse, Querstromventilatoren, rahmenlose Ventilatoren sowie DC- und AC-Motoren, und verfügt über integrierte Fertigungskapazitäten, die Produktentwicklung, Werkzeugbau, Spritzguss, SMT, Montage, Vertrieb und Kundendienst abdecken.

Tests sind für die Anwendungsübereinstimmung unerlässlich.

Ein Gebläse sollte unter Bedingungen getestet werden, die dem Endprodukt entsprechen.

Wichtige Tests können Luftstrommessungen, statische Druckmessungen, Geräuschmessungen, Temperaturmessungen, Vibrationsprüfungen, Dauerlaufprüfungen und elektrische Sicherheitsbewertungen umfassen.

Für anspruchsvolle Anwendungen sollten Ingenieure auch untersuchen, wie sich der Lüfter unter verschiedenen Spannungs- und Temperaturbedingungen verhält.

Ein Produkt, das bei Raumtemperatur gute Ergebnisse liefert, erzielt in einer heißeren Umgebung möglicherweise nicht das gleiche Ergebnis.

Ebenso kann ein Ventilator, der im Freien leise ist, merklich lauter werden, wenn er in einem schlecht konstruierten Kanal installiert wird.

Die Prüfung der kompletten Baugruppe ist daher sinnvoller als die Prüfung des Lüfters allein.

Die Bedeutung kundenspezifischer Lüfterparameter

Standardlüftermodelle sind zwar praktisch, aber OEM-Anwendungen erfordern oft eine individuelle Anpassung.

Der Kunde benötigt möglicherweise eine bestimmte Spannung.

Der erforderliche Luftdurchsatz kann zwischen den Werten zweier Standardmodelle liegen.

Die Montageabmessungen können eingeschränkt sein.

Der Stecker muss möglicherweise ausgetauscht werden.

Die Kabellänge muss möglicherweise angepasst werden.

Die Steuerungsmethode benötigt möglicherweise ein PWM-Eingangssignal.

Die Anforderungen an den Geräuschpegel erfordern möglicherweise eine andere Laufradkonstruktion.

Die Betriebstemperatur kann die Verwendung spezieller Materialien oder Lager erfordern.

Deshalb kann ein Lieferant, der sowohl OEM- als auch ODM-Entwicklung anbieten kann, einen Mehrwert bieten.

Anstatt das Produktdesign um einen Standardlüfter herum zu erzwingen, kann die Luftstromkomponente um das Endprodukt herum optimiert werden.

Ein praktischer Auswahlprozess für CPAP- und Kompaktgeräte

Ein praktischer Auswahlprozess kann mit dem tatsächlichen Luftstrompfad des Produkts beginnen.

Zuerst muss der erforderliche Luftdurchsatz ermittelt werden.

Zweitens, berechnen oder messen Sie den Systemwiderstand.

Drittens, ermitteln Sie den erforderlichen Druck.

Viertens muss der verfügbare Installationsraum ermittelt werden.

Fünftens, definieren Sie die Spannung und die elektrischen Anforderungen.

Sechstens, legen Sie den zulässigen Geräuschpegel fest.

Siebtens, ermitteln Sie die voraussichtliche Betriebsdauer.

Achtens, die Umgebungstemperatur und die internen thermischen Bedingungen beurteilen.

Neuntens, wählen Sie eine geeignete Lüfter- oder Gebläsearchitektur.

Zehntens, Prototypentests durchführen.

Durch dieses Verfahren wird das Risiko verringert, einen Ventilator nur anhand der im Katalog angegebenen Luftdurchsatzwerte auszuwählen.

Warum Wärmemanagement die Produktzuverlässigkeit verbessern kann

Die Temperatur ist einer der wichtigsten Umweltfaktoren, die elektronische Bauteile beeinflussen.

Bei übermäßiger Wärmeentwicklung kann die Belastung der Bauteile zunehmen.

Durch die Schaffung eines kontrollierten Luftstroms kann ein Kühlventilator dazu beitragen, Temperaturunterschiede innerhalb des Gehäuses zu reduzieren.

Dies kann zu stabileren Betriebsbedingungen beitragen.

Allerdings sollte die Lüfterkühlung nicht als Ersatz für die richtige Komponentenauswahl oder ein geeignetes Wärmemanagement angesehen werden.

Wärmequelle, Kühlkörper, Gehäuse, Luftstrompfad und Lüfter müssen optimal aufeinander abgestimmt sein.

Konstruktion für geräuscharmen Betrieb

Ruhe beginnt beim gesamten System.

Der Motor, das Lager, das Laufrad, das Gehäuse, die Montagekonstruktion, der Luftstromkanal und die Auslassgeometrie können alle die akustische Leistung beeinflussen.

Mechanische Vibrationen können in das Gehäuse übertragen werden.

Luftturbulenzen können Breitbandrauschen erzeugen.

Starke Luftstrombeschränkungen können zusätzlichen Lärm erzeugen.

Eine lose Befestigung kann die Vibrationen verstärken.

Daher sollte bei der Entwicklung geräuscharmer Lüfter sowohl auf Komponenten- als auch auf Systemebene vorgegangen werden.

Dies ist besonders wichtig für Haushaltsgeräte im Schlafzimmer, Aromageräte, persönliche Luftbehandlungsgeräte und CPAP-Geräte.

Warum Kompaktgeräte mehr als nur einen kleinen Ventilator benötigen

Ein kleinerer Lüfter ist nicht automatisch besser.

Ist der Ventilator zu klein, muss er möglicherweise mit sehr hoher Drehzahl laufen, um den erforderlichen Luftstrom zu erreichen.

Höhere Geschwindigkeiten können zu mehr Lärm und höherem Energieverbrauch führen.

Ist der Lüfter zu groß, passt er möglicherweise nicht in das Produkt.

Ist die Druckleistung nicht ausreichend, kann der Luftstrom stark abnehmen, sobald der Ventilator hinter einem Filter oder Kanal installiert wird.

Die optimale Lösung ist daher ein ausgewogenes Design.

Der Lüfter sollte klein genug sein, um in das Produkt integriert werden zu können, und gleichzeitig einen ausreichenden Luftstrom und Druck bei akzeptabler Drehzahl gewährleisten.

CPAP-Geräte und Haushaltsgeräte stehen vor einer gemeinsamen technischen Herausforderung

Auf den ersten Blick scheinen ein CPAP-Gerät und ein Aromadiffusor fast nichts gemeinsam zu haben.

Eines davon ist ein medizinisches Gerät.

Das andere ist ein Haushaltsgerät.

Doch aus strömungstechnischer Sicht stehen sie vor einer wichtigen gemeinsamen Herausforderung.

Beide erfordern eine kontrollierte Luftströmung innerhalb einer kompakten Struktur.

Beide profitieren von einem geräuscharmen Betrieb.

Beide bieten nur begrenzten Installationsraum.

Beide können über längere Zeiträume betrieben werden.

Beide erfordern eine sorgfältige Berücksichtigung der Wärmeerzeugung und des Luftwiderstands.

Der Unterschied liegt im geforderten Leistungsniveau und im regulatorischen Umfeld.

Bei CPAP-Geräten und anderen medizinischen Anwendungen muss die Auswahl der Komponenten auf den geltenden Gerätenormen, Risikoanalysen, Validierungen und Herstellervorgaben basieren. Ein universell einsetzbarer Miniaturventilator sollte niemals allein aufgrund seiner ausreichenden Luftmenge als medizinisch zugelassen gelten.

Die Rolle des China Chungfo-Ventilators im kompakten Wärmemanagement

Für Produkthersteller ist der Lüfterlieferant ein wichtiger Bestandteil der Lieferkette im Bereich der Wärmetechnik.

China Chungfo Fan entwickelt und fertigt verschiedene Wärmemanagementkomponenten für Elektronik- und Haushaltsgeräte.

Das Produktsortiment umfasst Gleichstromventilatoren, Wechselstromventilatoren, Radialgebläse, Querstromventilatoren, rahmenlose Ventilatoren sowie Gleich- und Wechselstrommotoren.

Der Herstellungsprozess umfasst Produktdesign und -entwicklung, Werkzeugentwicklung, Spritzguss, SMT, Endproduktmontage, Qualitätskontrolle, Vertrieb und Kundendienst.

Die Prüfmöglichkeiten umfassen unter anderem Luftstrom- und Druckprüfungen, dynamische Auswuchtung, Geräuschprüfungen, Temperatur- und Feuchtigkeitsprüfungen, Hoch- und Tieftemperaturprüfungen, Salzsprühnebelprüfungen, elektrische Prüfungen und die Überprüfung der Materialkonformität.

Für OEM-Kunden kann dieser integrierte Ansatz die Bewertung eines Lüfters anhand der tatsächlichen Anwendung erleichtern, anstatt einfach ein generisches Katalogprodukt zu kaufen.

Wie man den richtigen Miniaturlüfter für ein neues Haushaltsgerät auswählt

Bei der Entwicklung eines neuen CPAP-Systems, Luftreinigers, Aromadiffusors oder elektronischen Geräts sollten Ingenieure vermeiden, mit der Frage „Welcher Lüfter ist der kleinste?“ zu beginnen.

Eine bessere Frage wäre:

„Welche Luftstrom- und Druckleistung muss das Gesamtsystem erbringen?“

Anschließend kann der Konstrukteur die passende Lüftergröße bestimmen.

Bei der endgültigen Entscheidung sollten Luftstrom, Druck, Geräuschentwicklung, Stromverbrauch, Temperatur, Abmessungen, Zuverlässigkeit, Steuerung und Fertigungsanforderungen in Einklang gebracht werden.

Mit diesem Ansatz lassen sich viele häufige Probleme bei der Prototypenentwicklung vermeiden.

Zukunftstrends bei kleinen Lüftern zur Wärmeableitung

Zukünftige Kompaktgeräte werden voraussichtlich immer kleiner werden und gleichzeitig mehr Elektronik und Funktionen enthalten.

Das bedeutet, dass das Wärmemanagement immer wichtiger wird.

Eine intelligente Lüftersteuerung ermöglicht es dem System, den Luftstrom je nach Temperatur, Druck, Betriebsmodus oder Sensorrückmeldung anzupassen.

Die BLDC-Technologie ermöglicht eine präzise Drehzahlregelung.

Durch eine verbesserte Laufradkonstruktion kann die Effizienz gesteigert werden.

Verbesserte Wohnkonstruktionen können Luftverluste reduzieren.

Eine verbesserte Auswuchtung kann Vibrationen reduzieren.

Fortschrittlichere Materialien können die Temperaturbeständigkeit und Haltbarkeit verbessern.

Das Ergebnis werden nicht einfach nur kleinere Ventilatoren sein.

Die Branche wird sich zunehmend auf intelligentere und anwendungsspezifischere Luftstrommodule konzentrieren.

Abschluss

Kleine Gleichstrom-Radialgebläse können mehrere wichtige Herausforderungen bei kompakten Anlagen lösen.

Bei CPAP-Geräten muss das Gebläse in einer anspruchsvollen Umgebung arbeiten, in der Luftstrom, Druck, Geräuschentwicklung, kompakte Bauweise, lange Betriebszeiten und thermisches Verhalten gleichermaßen berücksichtigt werden müssen.

Das Gebläse selbst kann durch Motorverluste und Kompression Wärme erzeugen, weshalb das Wärmemanagement ein wichtiger Bestandteil der Gesamtkonstruktion ist.

Die gleichen Prinzipien gelten auch für kompakte Haushaltsgeräte wie Luftreiniger, Aromadiffusoren, tragbare Luftbehandlungsgeräte, Elektronikgehäuse und andere kleine Produkte.

Ein 12-Volt-Gleichstrom-Minilüfter kann in Niederspannungsanwendungen nützlich sein, während ein Rocket RC-Lüfter die Bedeutung des Wärmemanagements in kompakten Geräten verdeutlicht. Ein kleiner Wechselstrom-Gleichstromlüfter ist eine praktische Option, wenn die Anwendung eine einfache Belüftung und keinen hohen statischen Druck erfordert.

Das wichtigste Prinzip bleibt jedoch unverändert: Die Auswahl des Lüfters sollte auf dem gesamten Luftstromsystem basieren.

Luftstrom, statischer Druck, Geräuschentwicklung, Temperatur, Stromverbrauch, Abmessungen, Zuverlässigkeit, Steuerung und Fertigungsqualität müssen alle gemeinsam bewertet werden.

Für Produkthersteller kann die Zusammenarbeit mit einem erfahrenen Anbieter von Wärmemanagementlösungen den Entwicklungsprozess verkürzen und die Konsistenz des Endprodukts verbessern.

China Chungfo Fan bietet eine breite Palette an DC- und AC-Ventilatoren, Gebläsen, Querstromventilatoren, rahmenlosen Ventilatoren und Motoren für verschiedene Anwendungen im Bereich Wärmemanagement und Luftstrom. Die integrierten Entwicklungs- und Fertigungskapazitäten unterstützen die Anforderungen der OEMs.

Häufig gestellte Fragen

Frage 1: Warum werden in CPAP-Geräten Radialgebläse eingesetzt?

Zentrifugalgebläse ermöglichen einen gerichteten Luftstrom und einen nutzbaren statischen Druck in kompakten Systemen. Da der Luftstrom in CPAP-Geräten einen definierten Luftweg durchlaufen muss, ist neben dem freien Luftstrom auch die Druckleistung von Bedeutung.

Frage 2: Erzeugt ein CPAP-Gebläse auch Wärme?

Ja. Motorverluste erzeugen Wärme, und die Luftkompression kann die Lufttemperatur ebenfalls erhöhen. Daher sollte das Gebläse sowohl als Luftstromquelle als auch als potenzielle Wärmequelle innerhalb des Systems betrachtet werden.

Frage 3: Kann ein Standard-Axialventilator ein CPAP-Gebläse ersetzen?

Nicht unbedingt. Axialventilatoren eignen sich oft für die Kühlung im Freien, während CPAP-Systeme einen kontrollierten Luftstrom und Druck durch einen eingeschränkten Luftstrom benötigen. Die endgültige Auswahl muss auf den gesamten Systemanforderungen und den geltenden Medizinproduktevorschriften basieren.

Frage 4: Können Miniatur-Radialgebläse in Luftreinigern eingesetzt werden?

Ja. Sie können nützlich sein, wenn Luft durch Filter oder enge interne Kanäle strömen muss. Das Gebläse sollte entsprechend dem Filterwiderstand, dem erforderlichen Luftdurchsatz, den angestrebten Geräuschpegeln und dem verfügbaren Bauraum ausgewählt werden.

Frage 5: Können kleine Ventilatoren in Aromadiffusoren verwendet werden?

Ja. Kleine Ventilatoren können je nach Produktkonstruktion zur Duftverteilung beitragen oder für eine interne Belüftung sorgen. Geringe Geräuschentwicklung und kompakte Abmessungen sind besonders wichtig für den Einsatz im Schlafzimmer und in Wohnräumen.

Frage 6: Was sollten Ingenieure bei der Auswahl eines kleinen Gleichstromlüfters beachten?

Wichtige Parameter sind Spannung, Stromstärke, Luftdurchsatz, statischer Druck, Drehzahl, Geräuschentwicklung, Abmessungen, Lagertyp, Betriebstemperatur, erwartete Lebensdauer, Steuerungsmethode und Installationsanforderungen.

Frage 7: Ist ein 12-Volt-Gleichstrom-Minilüfter für jedes Niederspannungsgerät geeignet?

Nein. Die Spannung ist nur ein Auswahlkriterium. Der Lüfter muss auch die Anforderungen der Anwendung hinsichtlich Luftstrom, Druck, Geräuschentwicklung, Temperatur, Zuverlässigkeit und Abmessungen erfüllen.

Frage 8: Warum ist das Wärmemanagement bei Kompaktgeräten wichtig?

Kompakte Gehäuse bieten nur begrenzten Platz für die natürliche Wärmeabfuhr. Eine forcierte Luftzirkulation kann helfen, die Wärme von den elektronischen Bauteilen abzuführen und lokale Temperaturansammlungen zu reduzieren.

Frage 9: Bedeutet eine höhere Drehzahl immer eine bessere Kühlung?

Nein. Höhere Drehzahlen können zwar den Luftdurchsatz erhöhen, aber auch zu mehr Lärm, höherem Stromverbrauch, stärkeren Vibrationen und erhöhter Wärmeentwicklung führen. Der optimale Betriebspunkt hängt vom Gesamtsystem ab.

F10. Kann China Chungfo Fan kundenspezifische Ventilatoren anbieten?

China Chungfo Fan bietet Gleich- und Wechselstromventilatoren, Gebläse, Querstromventilatoren, rahmenlose Ventilatoren und Motoren an und unterstützt OEM-orientierte Produktentwicklung und -anpassung gemäß den Anwendungsanforderungen.
