1.Kurze Antwort

Vor der Integration eines 12025-Lüfters in ein Gerätedesign sollten Ingenieure mehr als nur die physische Größe des Lüfters prüfen. Zu den wichtigsten Spezifikationen gehören Rahmenabmessungen, Nennspannung, Betriebsspannungsbereich, Nennstrom, Eingangsleistung, Drehzahl, maximaler Luftstrom, statischer Druck, Geräuschpegel, Lagertyp, erwartete Lebensdauer, Betriebstemperatur, Luftfeuchtigkeit, Schutzfunktionen, Steuerschnittstelle, Kabelkonfiguration, Material und geltende Zertifizierungen.

Ein 12025-Lüfter bezieht sich normalerweise auf einen Lüfter mit einer nominalen Rahmengröße von 120 mm × 120 mm und einer Dicke von 25 mm. Diese Größe ist weit verbreitet, da sie ein nützliches Gleichgewicht zwischen Luftstromkapazität, Installationsfläche, Stromverbrauch und Verpackungsraum bietet. Zwei Lüfter mit denselben Abmessungen von 120 × 120 × 25 mm können jedoch deutlich unterschiedliche Leistungsmerkmale aufweisen.

Veröffentlichte Produktspezifikationen für 12025-Lüfter zeigen beispielsweise, dass 12-V-Modelle je nach Motor, Flügeldesign, Lagersystem und Betriebspunkt von Versionen mit relativ niedriger Drehzahl und einem Luftstrom von etwa 56 CFM bis zu Hochgeschwindigkeitsversionen mit über 90 oder sogar 100 CFM reichen können. Ähnliche Unterschiede gibt es bei 24-V-Modellen.

Daher sollte der korrekte Auswahlprozess mit dem Kühlbedarf des Geräts beginnen, anstatt einfach nach einem 12025-Lüfter nach Größe zu suchen.

Für die meisten Anwendungen sollten Ingenieure zunächst fünf Fragen beantworten.

1.Passt der 12025-Lüfter physisch in den verfügbaren Einbauraum?

2.Entspricht seine Nennspannung der Stromarchitektur des Geräts?

3.Kann er bei dem tatsächlichen Systemwiderstand genügend Luftstrom liefern?

4.Können seine Geräusch-, Temperatur-, Vibrations- und Lebensdauereigenschaften die Anwendung erfüllen?

5.Entsprechen seine elektrische Schnittstelle und Steuerungsfunktion dem Gerätesteuergerät?

Wenn diese fünf Fragen vor der Beschaffung beantwortet werden, können viele häufige Integrationsprobleme vermieden werden.

2.Wichtige Erkenntnisse

Die erste zu bestätigende Spezifikation ist die tatsächliche physische Abmessung. Ein typischer 12025-Lüfter misst etwa 120 mm × 120 mm × 25 mm, aber auch die Abmessungen der Befestigungslöcher, die Position des Kabelauslasses, die Steckergröße und der umgebende Freiraum müssen überprüft werden.

Die zweite wichtige Spezifikation ist die Spannung. Ein 12V-DC-Lüfter und eine 24-V-Version können die gleichen physischen Abmessungen haben, erfordern jedoch völlig unterschiedliche elektrische Bedingungen. Veröffentlichte Produkte zeigen, dass 12025-Lüfter sowohl in 12-V- als auch in 24-V-Versionen mit unterschiedlichen Strom- und Leistungsanforderungen erhältlich sind.

Die dritte Überlegung ist der Luftstrom. Der maximale Luftstrom wird normalerweise unter relativ offenen Bedingungen gemessen. Er sollte nicht automatisch als der Luftstrom betrachtet werden, der nach dem Einbau des Lüfters in ein echtes Gerät zur Verfügung steht.

Die vierte Überlegung ist der statische Druck. Ein Lüfter, der hinter einem Filter, Wärmetauscher, Gitter, Kanal, Gehäuse oder einer dichten elektronischen Baugruppe installiert ist, benötigt möglicherweise eine stärkere Druckkapazität als eine Kühlanwendung an der freien Luft.

Die fünfte Überlegung ist die akustische Leistung. Eine höhere Drehzahl kann den Luftstrom und den Druck erhöhen, aber auch das Geräusch verstärken. Einige veröffentlichte 12025-Modelle bieten Versionen mit niedrigerer Drehzahl für einen leiseren Betrieb und Versionen mit höherer Drehzahl für eine größere Kühlleistung.

Die sechste Überlegung ist die Zuverlässigkeit. Lagertyp, Motordesign, Betriebstemperatur, Luftfeuchtigkeit, Staub, Vibration und kontinuierliche Betriebsstunden beeinflussen die Lebensdauer.

Schließlich sollte der Lüfter als Teil des gesamten thermischen Systems und nicht als unabhängige Komponente bewertet werden.

3.Verstehen, was 12025 tatsächlich bedeutet

Der Name 12025 ist in erster Linie eine Maßbezeichnung.

In einem herkömmlichen Axiallüfter-Benennungssystem gibt 120 normalerweise eine nominale Rahmenbreite und -länge von etwa 120 mm an, während 25 eine ungefähre Rahmendicke von 25 mm angibt.

Daher ist ein Standard-12025-Lüfter im Allgemeinen um einen Formfaktor von 120 mm × 120 mm × 25 mm herum konzipiert.

Dieses Maßformat ist nützlich, da Ingenieure schnell erkennen können, ob ein Lüfter in ein bestimmtes Gerätegehäuse passen könnte. Die Modellnummer selbst verrät jedoch nichts über Luftstrom, Druck, Drehzahl, Strom, Geräusch, Lagertyp oder Lebensdauer.

Diese Unterscheidung ist bei der Beschaffung äußerst wichtig.

Zum Beispiel kann ein 12025-Lüfter mit 1.500 U/min arbeiten, während ein anderer mit über 3.000 U/min arbeitet. Einer kann für geringe Geräuschentwicklung optimiert sein, während ein anderer den statischen Druck priorisiert. Einer kann Gleitlager verwenden, während ein anderer Doppelkugellager verwendet. Einige Modelle können auch PWM-Drehzahlregelung, FG-Drehzahlrückmeldung, RD-Alarm-Ausgang, automatischen Neustart oder Wasserschutz umfassen.

Folglich sollte „12025“ als Ausgangspunkt des Auswahlprozesses betrachtet werden, nicht als endgültige Spezifikation.

4.Überprüfen Sie zuerst die Einbaumaße

Bevor Sie elektrische oder luftstrombezogene Spezifikationen vergleichen, überprüfen Sie die mechanische Schnittstelle.

Die grundlegendste Anforderung ist die allgemeine Lüftergröße. Eine Standard-12025-Konfiguration beansprucht eine Montagefläche von etwa 120 mm × 120 mm und hat eine Nenndicke von 25 mm.

Ingenieure sollten jedoch auch die folgenden Details prüfen:

Abstand der Befestigungslöcher,Durchmesser der Befestigungslöcher,Schraubentyp,Rahmendicke,Position des Kabelauslasses,Position des Steckers,Ausrichtung des Lüfters,Freiraum um den Einlass,Freiraum um den Auslass,Mögliche Kollisionen mit Komponenten in der Nähe.

Ein Lüfter kann technisch gesehen die korrekten 12025-Abmessungen aufweisen, aber dennoch ungeeignet sein, wenn sein Kabel in Richtung eines Kühlkörpers, eines PCB-Steckers, einer strukturellen Halterung oder eines beweglichen Mechanismus austritt.

Der Freiraum am Ein- und Auslass ist ebenfalls wichtig. Wenn die Ansaugseitedirekt an einer Wand, einem Filter oder einer schmalen Öffnung platziert wird, erhält der Lüfter möglicherweise nicht genügend Luft. Wenn der Auslass durch ein Gitter oder einen Wärmetauscher blockiert wird, kann der Systemwiderstand erheblich ansteigen.

Aus diesem Grund sollte die mechanische Integration anhand der tatsächlichen Gerätestruktur und nicht nur anhand einer einfachen Maßzeichnung überprüft werden.

5.Überprüfen Sie Nennspannung und Betriebsspannung

Die Spannungskompatibilität ist eine der grundlegendsten elektrischen Anforderungen.

Ein 12 V DC-Lüfter ist für ein 12 V DC-Stromversorgungssystem ausgelegt, während eine 24 V-Version für ein 24 V DC-System vorgesehen ist. Die Nennspannung ist nicht austauschbar, nur weil die mechanischen Abmessungen identisch sind.

Veröffentlichte 12025-Spezifikationen zeigen Beispiele für 12 V- und 24 V-Produkte, mit Betriebsbereichen wie etwa 7,0 bis 13,8 V für einige 12 V-Modelle und etwa 14,0 bis 27,6 V für einige 24 V-Modelle.

Das bedeutet, dass Ingenieure nicht nur auf die Nennspannung achten sollten. Auch der tatsächliche Betriebsspannungsbereich muss überprüft werden.

Für Geräte, die von einer geregelten Gleichstromquelle gespeist werden, ist dies möglicherweise relativ einfach.

Für batteriebetriebene Geräte, industrielle Steuerungssysteme, Fahrzeuge, Telekommunikationsgeräte oder Systeme mit Spannungsschwankungen wird der Betriebsbereich weitaus wichtiger.

Wenn erwartet wird, dass der Lüfter außerhalb seines spezifizierten Bereichs arbeitet, können verschiedene Probleme auftreten, darunter Anlaufschwierigkeiten, instabiler Betrieb, übermäßiger Stromverbrauch, verkürzte Motorlebensdauer oder ungewöhnliche Geräusche.

6.Vergleichen Sie Nennstrom und Eingangsleistung

Der Nennstrom bestimmt, wie viel elektrischen Strom der Lüfter normalerweise unter seinen spezifizierten Betriebsbedingungen aufnimmt.

Die Eingangsleistung kann im Allgemeinen mithilfe der folgenden Beziehung geschätzt werden:

Eingangsleistung = Spannung × Strom

Zum Beispiel hat ein 12 V-Lüfter, der 0,25 A aufnimmt, eine nominelle elektrische Eingangsleistung von etwa 3 W.

Ein 24 V-Lüftermit einer Stromaufnahme von 0,20 A hat eine nominelle elektrische Eingangsleistung von etwa 4,8 W.

Veröffentlichte 12025-Produkttabellen zeigen, wie stark sich Strom und Leistung zwischen verschiedenen Geschwindigkeitsversionen unterscheiden können, selbst wenn die physische Größe identisch bleibt.

Dies ist wichtig, wenn mehrere Lüfter integriert werden.

Angenommen, ein Geräteschrank verwendet sechs Lüfter. Ein Unterschied von nur 1 W pro Lüfter könnte zu etwa 6 W zusätzlichem Stromverbrauch und zusätzlicher Wärmeentwicklung führen.

Ingenieure sollten daher sowohl den eigenen Stromverbrauch des Lüfters als auch die Kapazität des Gerätenetzteils berücksichtigen.

Der Controller, der Stecker, die Verkabelung, die Sicherung, die Leiterbahnen der Platine und die Schaltkomponenten sollten ebenfalls entsprechend ausgelegt sein.

7.Drehzahl sorgfältig bewerten

Die Drehzahl (RPM) gibt an, wie schnell sich das Laufrad dreht.

Eine höhere Drehzahl kann potenziell den Luftstrom und den Druck erhöhen, aber die Geschwindigkeit allein bestimmt nicht die Kühlleistung.

Blattgeometrie, Motoreffizienz, Rahmendesign, Einlassbedingungen und Systemwiderstand beeinflussen die tatsächliche Leistung.

Zum Beispiel zeigen verfügbare 12025-Produkte Versionen, die mit etwa 1.500 U/min, 1.800 U/min, 2.000 U/min, 2.200 U/min, 2.500 U/min, 2.800 U/min, 3.000 U/min und über 3.000 U/min arbeiten.

Dieser große Bereich erklärt, warum die Auswahl eines Lüfters allein nach Größe zu schlechten Ergebnissen führen kann.

Wenn ein Elektronikgehäuse einen leisen Betrieb erfordert, ist ein Modell mit niedrigerer Drehzahl möglicherweise besser geeignet.

Wenn das Gerät einen Wärmetauscher mit hoher Dichte oder einen starken Luftstromwiderstand enthält, kann ein Modell mit höherem Druck erforderlich sein.

Die Zieldrehzahl sollte daher zusammen mit den Anforderungen an Luftstrom, Druck, Geräuschentwicklung und Wärmeabfuhr bestimmt werden.

8.Maximalen Luftstrom prüfen

Der Luftstrom ist eine der am häufigsten gesuchten Spezifikationen bei der Auswahl eines Lüfters.

Er kann als CFM oder Kubikmeter pro Minute angegeben werden.

CFM wird häufig in internationalen Lüfterspezifikationen verwendet. Der maximale Luftstromwert sollte jedoch sorgfältig interpretiert werden.

Der maximale Luftstrom stellt im Allgemeinen einen Zustand mit relativ geringem Systemwiderstand dar. Sobald der Lüfter in ein Gerät eingebaut ist, erzeugen Filter, Gitter, Kanäle, Kühlkörper und andere Komponenten Widerstand.

Der tatsächliche Betriebsluftstrom kann daher niedriger sein als der angegebene maximale Luftstrom.

Zum Beispiel können veröffentlichte 12025-Modelle je nach Spannung, Geschwindigkeit und Design einen Luftstrom von etwa 50 CFM bis mehr als 100 CFM liefern.

Daher sollte ein Ingenieur fragen:

Welcher Luftstrom ist beim tatsächlichen Systemdruck erforderlich?

Diese Frage ist nützlicher, als nur zu fragen:

Was ist der maximale CFM?

9.Statischer Druck prüfen

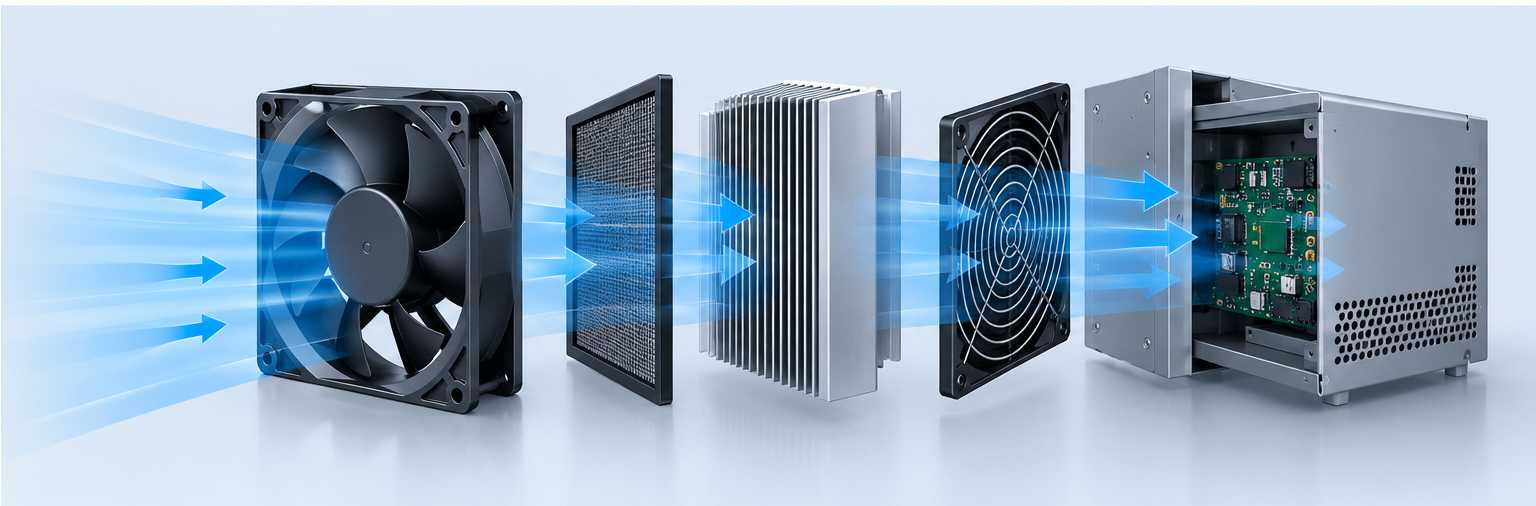

Der statische Druck ist besonders wichtig, wenn der Lüfter Luft durch einen Widerstand drücken muss.

Typische Widerstandsquellen sind:

Luftfilter,Staubschutzgitter,Wärmetauscher,Kühler,Elektronische Bauteile,Schmale Belüftungsöffnungen,Schutzgitter,Lange Kanäle,Dichte Geräteanordnungen.

Wenn eine Anwendung einen erheblichen Widerstand aufweist, kann ein Lüfter mit hohem maximalen Luftstrom, aber unzureichendem Druck schlechter abschneiden als erwartet.

Zum Beispiel zeigen veröffentlichte 12025-Modelle statische Druckwerte von etwa 1 bis mehr als 10 mmH2O, abhängig von Design und Geschwindigkeit.

Dies zeigt, warum Luftstrom und statischer Druck immer zusammen bewertet werden sollten.

10.Verwenden Sie die Lüfterkennlinie, anstatt nur auf eine Zahl zu schauen

Das nützlichste technische Dokument für die Lüfterauswahl ist oft die P-Q-Kennlinie, auch Druck-Volumenstrom-Kennlinie genannt.

Die Kurve zeigt das Verhältnis zwischen Luftstrom und statischem Druck.

Bei geringem Systemwiderstand kann der Lüfter mehr Luft bewegen.

Wenn der Systemwiderstand steigt, nimmt der tatsächliche Luftstrom ab.

Der korrekte Betriebspunkt wird durch den Schnittpunkt zwischen der Lüfterkennlinie und der Systemwiderstandskurve bestimmt.

Dieses Konzept ist besonders wichtig für geschlossene Industrieanlagen.

Ein Lüfter, der mit 80 CFM beworben wird, liefert nach der Installation nicht unbedingt 80 CFM.

Die richtige Frage ist, ob er den erforderlichen Luftstrom bei dem von der Ausrüstung erzeugten Druck liefern kann.

Fordern Sie daher bei der Bewertung eines 12025-Lüfters nach Möglichkeit die P-Q-Kennlinie des Herstellers an.

11.Geräuschpegel prüfen

Lärm ist ein weiterer wichtiger Aspekt.

Veröffentlichte 12025-Modelle weisen Geräuschpegel auf, die von einem hohen 20-dB(A)-Bereich für einige Konfigurationen mit niedriger Drehzahl bis zu über 40 dB(A) für Modelle mit höherer Drehzahl reichen.

Ein höheres Luftstromziel kann daher einen akustischen Kompromiss erfordern.

Bei Bürogeräten, medizinischen Geräten, Laborinstrumenten, Haushaltsgeräten und anderen geräuschempfindlichen Produkten sollte der Lärm bereits bei der ersten Lüfterauswahl und nicht erst nach der Prototypenmontage berücksichtigt werden.

Die folgenden Faktoren können das wahrgenommene Geräusch beeinflussen:

Lüfterdrehzahl (RPM),Blattgeometrie,Motorkommutierung,Lagerzustand,Luftturbulenzen,Gitterdesign,Montagevibrationen,Gehäuseresonanz

Schlecht konstruierte Luftkanäle können auch dann erhebliche Turbulenzgeräusche erzeugen, wenn der Lüfter selbst eine relativ niedrige Geräuschbewertung aufweist.

12.Wählen Sie den richtigen Lagertyp

Die Lagerwahl beeinflusst Zuverlässigkeit, Geräuschentwicklung, Einbaulage, Temperaturtoleranz und Lebensdauer.

Gängige Lageroptionen sind Gleitlager, hydraulische Lager und Kugellager.

Einige veröffentlichte 12025-Lüfter werden mit Gleit- oder Hydrauliklagern angeboten, während andere zwei Kugellager verwenden.

Gleitgelagerte Lüfter können für kostenkritische Anwendungen und bestimmte Umgebungsbedingungen geeignet sein.

Kugellagerlüfter werden oft in Betracht gezogen, wenn Dauerbetrieb, höhere Temperaturen, die Einbaulage oder eine längere Lebensdauer wichtig sind.

Ingenieure sollten jedoch nicht davon ausgehen, dass ein Lagertyp automatisch für jede Anwendung geeignet ist.

Die tatsächliche Temperatur, die Betriebsstunden, die Montagerichtung, Vibrationen, Staub, Feuchtigkeit und die erforderliche Lebensdauer sollten gemeinsam bewertet werden.

13.Betriebstemperatur und Luftfeuchtigkeit überprüfen

Die Umgebungsbedingungen der Ausrüstung können sich stark von der Temperatur innerhalb der Fabrik unterscheiden.

Ein Lüfter, der in einem Servergehäuse, Industrieschrank, Kühlsystem, Ladesystem oder Außengerät verwendet wird, kann erhöhten Temperaturen ausgesetzt sein.

Veröffentlichte 12025-Spezifikationen zeigen Betriebsbereiche von etwa minus 10 °C bis plus 70 °C für einige Modelle mit Gleitlager und minus 20 °C bis plus 80 °C für einige Modelle mit Kugellager.

Diese Werte sind Beispiele und keine universellen Anforderungen.

Ingenieure sollten die genaue Umgebungsspezifikation des ausgewählten Modells anfordern.

Die Luftfeuchtigkeit sollte ebenfalls berücksichtigt werden.

Hohe Luftfeuchtigkeit, Kondensation, Staub, Salzsprühnebel und korrosive Gase können spezielle Materialien oder eine Schutzbehandlung erfordern.

14.IP-Schutz berücksichtigen

Für Geräte, die Wasser, Staub, Kondensation oder Außenumgebungen ausgesetzt sind, kann der IP-Schutz entscheidend sein.

Einige 12025-Produktfamilien bieten Optionen wie IP54, IP55, IP56, IP66, IP67 oder IP68.

Die IP-Schutzart sollte jedoch nicht als universelles Merkmal jedes 12025-Lüfters betrachtet werden.

Der Ingenieur muss die genaue IP-Schutzart des ausgewählten Modells bestätigen.

Ein Lüfter mit IP-Schutzart erfordert möglicherweise auch eine geeignete Kabelabdichtung, Steckerschutz, Dichtungsdesign für die Montage und Gehäuseintegration.

Das endgültige Schutzniveau des Systems hängt von der gesamten Baugruppe ab und nicht nur vom Lüfter allein.

15.Steuer- und Rückmeldefunktionen prüfen

Moderne Geräte erfordern möglicherweise mehr als zwei Stromkabel.

Ein einfacher DC-Lüfter kann positive und negative Stromanschlüsse verwenden.

Fortgeschrittenere Konfigurationen können Folgendes umfassen:

FG-Drehzahlrückmeldung,RD-Alarmausgang,PWM-Drehzahlregelung,Temperaturabhängige Steuerung,Automatischer Neustart,Blockierschutz,Verpolungsschutz.

Diese Funktionen können der Gerätesteuerung helfen, den Lüfterbetrieb zu überwachen und zu regeln.

Zum Beispiel kann PWM es einer Steuerung ermöglichen, die Lüfterdrehzahl entsprechend der thermischen Last anzupassen.

Die FG-Rückmeldung kann Informationen zur Drehzahl liefern.

RD kann einen Fehlerzustand anzeigen.

Wenn das Gerät diese Funktionen erfordert, sollten sie vor dem Kauf von Mustern spezifiziert werden.

16.Stecker- und Kabelkonfiguration prüfen

Die elektrische Integration kann fehlschlagen, selbst wenn Spannung und Strom korrekt sind.

Der Stecker passt möglicherweise nicht.

Die Kabellänge ist möglicherweise nicht ausreichend.

Die Polarität kann abweichen.

Die Pin-Belegung kann unterschiedlich sein.

Der Kabelquerschnitt ist möglicherweise nicht für die Installation geeignet.

Einige 12025-Lüfter verwenden zwei Drähte, während andere Konfigurationen drei oder vier Drähte für Sensor- oder PWM-Funktionen verwenden können.

Daher sollten Ingenieure Folgendes bestätigen:

Aderanzahl,Aderfarbe,Steckermodell,Pin-Belegung,Kabellänge,Kabelquerschnitt,Polarität,Signaltyp,Steckerverriegelungsmethode.

Diese Details sollten klar in der technischen Spezifikation aufgeführt sein.

17.Überprüfung der Motorschutzfunktionen

Ein zuverlässiger Lüfter sollte auf anormale Betriebsbedingungen hin bewertet werden.

Nützliche Schutzfunktionen können Blockierschutz, automatischen Wiederanlauf, Verpolungsschutz und thermischen Schutz umfassen.

Ein blockierter Lüfter kann einen deutlich anderen Betriebszustand als den Normalbetrieb erzeugen.

Wenn das Laufrad durch einen Fremdkörper, Staubansammlung, mechanische Störung oder ein Installationsproblem an der Drehung gehindert wird, kann sich der Motor anders verhalten.

Für Geräte, die über lange Zeiträume unbeaufsichtigt betrieben werden sollen, sollten daher Schutzfunktionen in die Auswahlkriterien für Lüfter einbezogen werden.

18.Materialien bewerten

Die Materialien von Rahmen und Laufrad beeinflussen die mechanische Festigkeit, Temperaturbeständigkeit, Flammwidrigkeit, chemische Beständigkeit und Langzeitstabilität.

Viele 12025-Produkte verwenden technische Kunststoffe wie PBT.

Eine veröffentlichte 12025-Spezifikation führt PBT mit flammhemmendem Material nach UL94V-0 sowohl für den Rahmen als auch für das Laufrad auf.

Die Materialauswahl sollte auf die Anwendung abgestimmt sein.

Industrieanlagen erfordern möglicherweise eine höhere Temperaturbeständigkeit.

Elektrische Geräte erfordern möglicherweise flammhemmende Materialien.

Anwendungen im Außenbereich erfordern möglicherweise eine bessere Umweltbeständigkeit.

Medizinische oder Laborgeräte können zusätzliche Anforderungen an Material und Reinigung haben.

19.Zuverlässigkeit und erwartete Lebensdauer überprüfen

Die Lebensdauer des Lüfters sollte im Hinblick auf die Betriebsbedingungen betrachtet werden.

Ein Hersteller kann eine Lebensdauerschätzung unter einer spezifizierten Temperatur und Betriebsbedingung bereitstellen.

Zum Beispiel listet eine 120 × 120 × 25 mm DC-Axiallüfter-Spezifikation von China Chungfo Fan Optionen für Gleit- oder Doppelkugellager auf und gibt für die entsprechende Konfiguration eine Lebensdauer von bis zu 50.000 Stunden bei 25°C an.

Dieser Wert sollte nicht als Garantie dafür ausgelegt werden, dass jeder Lüfter exakt 50.000 Stunden lang läuft.

Die tatsächliche Lebensdauer kann beeinflusst werden durch:

Umgebungstemperatur,Lagertyp,Drehzahl,Betriebsstunden,Vibration,Luftfeuchtigkeit,Staub,Elektrische Belastung,Einbaulage,Wartungsbedingungen.

Der richtige Ansatz ist die Bewertung der erwarteten Lebensdauer unter der tatsächlichen Anwendungsumgebung.

20.Zertifizierungsanforderungen prüfen

Verschiedene Branchen können unterschiedliche Zertifizierungsanforderungen haben.

Je nach Zielmarkt und Gerätekategorie müssen Ingenieure möglicherweise Zertifizierungen oder Konformitätsanforderungen in Bezug auf elektrische Sicherheit, Materialien, elektromagnetische Verträglichkeit, Umweltvorschriften oder Feuerbeständigkeit berücksichtigen.

Veröffentlichte 12025-Lüfterspezifikationen können CE, RoHS, UL oder andere Konformitätsinformationen auflisten.

Die Zertifizierung sollte jedoch immer anhand des genauen Modells überprüft werden.

Ein Hersteller kann eine Zertifizierung für eine Produktfamilie haben, aber nicht unbedingt für jede kundenspezifische Konfiguration.

Für OEM-Projekte sollten Kunden vor der Massenproduktion das entsprechende Zertifikat, den Prüfbericht oder Informationen zur Komponentenanerkennung anfordern.

21.12 V- und 24 V-Versionen sind nicht einfach austauschbar

Ein häufiger Fehler ist die Annahme, dass ein 12025-Lüfter zuerst nach Größe und später nach Spannung ausgewählt werden kann.

Dieser Ansatz kann elektrische Probleme verursachen.

Ein 12 V-Lüfter ist für einen anderen elektrischen Betriebsbereich ausgelegt als ein 24 V-Lüfter.

Die Motorwicklung, die Treiberschaltung, der Strom und die Leistungsmerkmale können sich alle unterscheiden.

Zum Beispiel zeigen veröffentlichte 12025-Spezifikationen 12 V- und 24 V-Versionen mit unterschiedlichen Nennströmen, selbst wenn ihre Luftstrom- und Drehzahlbereiche ähnlich sind.

Der Geräteentwickler sollte daher zuerst die Stromarchitektur definieren.

Wenn das System eine 24 V-Industriesteuerungsversorgung verwendet, kann ein speziell für den 24 V-Betrieb ausgelegter 12025-Lüfter die Integration vereinfachen.

Wenn das System eine 12 V-Elektronikplattform verwendet, ist eine 12 V-Version möglicherweise besser geeignet.

22.So wählen Sie einen 12025-Lüfter für verschiedene Anwendungen aus

Unterschiedliche Anwendungen erfordern unterschiedliche Prioritäten.

Für ein Elektronikgehäuse sind Luftstrom und Druck normalerweise wichtig.

Bei einem Haushaltsgerät können Geräuschentwicklung und Zuverlässigkeit mehr Aufmerksamkeit erhalten.

Für einen Industrieschrank können Spannungskompatibilität, Lebensdauer, Schutz und Wartung zu den Hauptanliegen werden.

Für Außengeräte kann der Umweltschutz entscheidend werden.

Für batteriebetriebene Geräte sind Effizienz und Stromverbrauch besonders wichtig.

Für medizinische oder Laborgeräte können Geräuschentwicklung, Zuverlässigkeit, Materialien und Rückverfolgbarkeit wichtig sein.

Daher gibt es keine einzelne „beste“ 12025-Spezifikation für jede Anwendung.

Die richtige Spezifikation ist diejenige, die den tatsächlichen Betriebsanforderungen des Systems entspricht.

23.Vergleichstabelle für die Auswahl von 12025-Lüftern

Spezifikation | Was zu prüfen ist | Warum es wichtig ist

Größe | 120 × 120 × 25 mm | Bestimmt die mechanische Kompatibilität

Nennspannung | 12 V, 24 V oder andere | Verhindert elektrische Fehlanpassung

Betriebsspannung | Mindest- und Höchstspannung | Bestätigt den stabilen Betrieb

Stromstärke | Nenn- und Anlaufstrom | Bestimmt die Anforderungen an die Stromversorgung

Leistung | Eingangsleistung in Watt | Beeinflusst den Energieverbrauch und die thermische Last

Drehzahl | Nenndrehzahl | Beeinflusst Luftstrom, Druck und Geräuschentwicklung

Luftstrom | CFM oder m³/min | Gibt die Kühlleistung an

Statischer Druck | mmH2O oder Pa | Bestimmt die Leistung gegen Widerstand

P-Q-Kennlinie | Luftstrom-Druck-Verhältnis | Hilft bei der Identifizierung des tatsächlichen Betriebspunkts

Geräuschpegel | dB(A) | Wichtig für die akustische Leistung

Lager | Gleit-, Hydraulik-, Kugellager | Beeinflusst Lebensdauer und Eignung für die Umgebung

Temperatur | Betriebstemperaturbereich | Bestätigt die Umweltverträglichkeit

Luftfeuchtigkeit | Zulässiger Feuchtigkeitsbereich | Wichtig für Kondensation und Zuverlässigkeit

IP-Schutzart | IP54 bis IP68 je nach Modell | Schützt vor Staub und Wasser

Steuerung | PWM, FG, RD | Ermöglicht Überwachung und Drehzahlregelung

Schutz | Blockierschutz, Wiederanlauf, Verpolungsschutz | Verbessert die Systemzuverlässigkeit

Material | Rahmen- und Flügelradmaterial | Beeinflusst Haltbarkeit und Sicherheit

Zertifizierung | Zutreffende Marktanforderungen | Unterstützt die Konformität

Anschluss | Pinbelegung und Steckertyp | Vereinfacht die elektrische Integration

Lebensdauer | Nennlebensdauer unter spezifizierten Bedingungen | Unterstützt die Wartungsplanung

24.Ein praktisches Integrationsbeispiel von China Chungfo Fan

Ein praktisches Beispiel kann verdeutlichen, warum die vollständige Spezifikation wichtig ist.

China Chungfo Fan bietet einen 120 × 120 × 25 mm bürstenlosen DC-Axiallüfter in einer Konfiguration für Kühlanwendungen an. Die veröffentlichten Produktinformationen führen DC 5 V, 12 V und 24 V Betriebsoptionen auf, Stromwerte im Bereich von etwa 0,10 bis 0,35 A für die aufgeführte Konfiguration, Drehzahlen um 1.600 bis 2.000 U/min, einen Luftstrom von etwa 56,56 bis 73,95 CFM, einen Geräuschpegel von etwa 25 bis 33 dBA und einen statischen Druck von etwa 1,50 bis 2,50 mmAq. Die Produktinformationen listen zudem PBT-Material, Gleit- oder Doppelkugellageroptionen, automatischen Wiederanlauf oder Verpolungsschutz sowie eine angegebene Lebensdauer von bis zu 50.000 Stunden bei 25°C für die entsprechende Konfiguration auf.

Dieses Beispiel demonstriert ein wichtiges technisches Prinzip.

Die physische Größe allein definiert den Lüfter nicht.

Die vollständige Spezifikation definiert den nutzbaren Lüfter.

Angenommen, ein Geräteentwickler benötigt einen 120 × 120 × 25 mm Lüfter für einen kompakten Elektronikschrank.

Der Entwickler sollte zuerst die thermische Last berechnen.

Als Nächstes sollte der erforderliche Luftstrom abgeschätzt werden.

Dann sollte der Widerstand durch Filter, Gitter, Kühlkörper und interne Luftstromkanäle berücksichtigt werden.

Der erforderliche statische Druck kann dann abgeschätzt werden.

Erst nach diesen Schritten sollte der Entwickler die verfügbaren Lüfterkennlinien vergleichen.

Nachdem die aerodynamische Anforderung bestätigt wurde, sollte der Entwickler Spannung, Strom, Geräusch, Temperatur, Lager, Lebensdauer, Anschluss und Steuerungsfunktionen überprüfen.

Diese Reihenfolge reduziert das Risiko erheblich, einen Lüfter auszuwählen, der mechanisch passt, aber thermisch versagt.

25.Häufige Fehler bei der Integration eines 12025-Kühllüfters

Der erste Fehler ist die Auswahl nur nach Abmessungen.

Der zweite Fehler ist die Auswahl nach maximalem CFM, ohne den statischen Druck zu prüfen.

Der dritte Fehler ist das Ignorieren des Unterschieds zwischen Nennspannung und tatsächlicher Betriebsspannung.

Der vierte Fehler ist das Ignorieren des Anlaufstroms.

Der fünfte Fehler ist die Auswahl eines Hochgeschwindigkeitslüfters ohne Berücksichtigung der Geräuschentwicklung.

Der sechste Fehler ist das Ignorieren des Lagertyps bei Geräten im Dauerbetrieb.

Der siebte Fehler ist die Annahme einer IP-Schutzart ohne Überprüfung des genauen Modells.

Der achte Fehler ist das Versäumnis, die Stecker- und Kabelbelegungen zu bestätigen.

Der neunte Fehler ist die Annahme, dass die Zertifizierung eines Modells automatisch für ein anderes kundenspezifisches Modell gilt.

Der zehnte Fehler ist das Testen des Lüfters außerhalb des endgültigen Gehäuses unter der Annahme, dass das Ergebnis das tatsächliche System repräsentiert.

26.So testen Sie den Lüfter vor der Massenproduktion

Prototypentests sollten unter Bedingungen durchgeführt werden, die dem Endprodukt ähneln.

Erstens: Bestätigen Sie die physische Installation.

Zweitens: Messen Sie Betriebsspannung und Stromstärke.

Drittens: Überprüfen Sie das Anlaufverhalten.

Viertens: Messen Sie den Luftstrom oder bewerten Sie die thermische Leistung.

Fünftens: Bewerten Sie die Geräuschentwicklung an der endgültigen Einbauposition.

Sechstens: Überprüfen Sie die Vibrationen.

Siebtens: Testen Sie das Gerät bei der minimalen und maximalen erwarteten Spannung.

Achtens: Bewerten Sie bei Bedarf den Hochtemperaturbetrieb.

Neuntens: Testen Sie gegebenenfalls anormale Bedingungen wie blockierten Luftstrom.

Zehntens: Führen Sie einen Zuverlässigkeitstest für Geräte mit langer Laufzeit durch.

Die Prüfung sollte sich auf das Gesamtsystem konzentrieren und nicht nur auf den Lüfter.

27.So erstellen Sie ein 12025 Lüfter-Spezifikationsblatt für die Beschaffung

Eine klare Beschaffungsspezifikation kann die folgenden Informationen enthalten.

Lüftergröße: 120 × 120 × 25 mm

Lüftertyp: bürstenloser DC-Axiallüfter

Nennspannung: 12 V oder 24 V

Betriebsspannungsbereich: vom Hersteller definiert

Nennstrom: angegebener Wert

Eingangsleistung: angegebener Wert

Geschwindigkeit: erforderlicher U/min-Bereich

Luftstrom: erforderlicher CFM

Statischer Druck: erforderlicher mmH2O oder Pa

Geräuschpegel: maximal zulässiger dB(A)

Lager: erforderlicher Lagertyp

Betriebstemperatur: erforderlicher Bereich

Luftfeuchtigkeit: erforderlicher Bereich

Schutz: erforderliche IP-Schutzart

Steuerung: PWM, FG, RD oder einfacher Zweidrahtanschluss

Stecker: spezifiziertes Modell

Kabellänge: angegebene Länge

Material: spezifizierte Anforderung

Zertifizierung: erforderliche Marktzertifizierungen

Erwartete Lebensdauer: erforderliche Betriebsstunden

Diese Art von Dokument erleichtert die Kommunikation zwischen dem Gerätedesigner, dem Einkaufsteam, dem Lüfterhersteller und der Qualitätsabteilung erheblich.

28.Warum Anpassungen wichtig sein können

Ein Standard-12025-Lüfter erfüllt möglicherweise die grundlegenden mechanischen Anforderungen, scheitert jedoch daran, die vollständigen Anwendungsanforderungen zu erfüllen.

Bei OEM-Projekten können Hersteller Spannung, Drehzahl, Luftstrom, Druck, Geräuschentwicklung, Kabellänge, Anschluss, Lager, Material, Schutzfunktionen und andere Spezifikationen anpassen.

Dies kann nützlich sein, wenn das Standardprodukt zu viel Luftstrom, unzureichenden Druck, übermäßige Geräuschentwicklung oder eine ungeeignete elektrische Schnittstelle aufweist.

Ein Kunde benötigt beispielsweise einen 12025-Lüfter mit einem spezifischen Anschluss und einer PWM-Funktion für die automatische thermische Steuerung.

Ein anderer Kunde benötigt möglicherweise eine wasserdichte Version für Außengeräte.

Ein dritter Kunde priorisiert möglicherweise eine geringe Geräuschentwicklung für ein Haushaltsgerät.

Daher sollte sich die technische Kommunikation auf die tatsächlichen Betriebsanforderungen konzentrieren, anstatt nur „einen 12025-Lüfter“ anzufordern.

29.Empfohlener technischer Auswahlprozess

Ein praktischer Auswahlprozess kann diesen Schritten folgen.

Schritt eins ist die Definition des Einbauraums.

Schritt zwei ist die Berechnung der abzuführenden Wärme.

Schritt drei ist die Schätzung des erforderlichen Luftstroms.

Schritt vier ist die Schätzung des Systemwiderstands.

Schritt fünf ist die Bestimmung des erforderlichen statischen Drucks.

Schritt sechs ist der Vergleich der Lüfterkennlinien.

Schritt sieben ist die Auswahl der Spannung.

Schritt acht ist die Bewertung von Strom und Leistung.

Schritt neun ist die Bewertung der Geräuschentwicklung.

Schritt zehn ist die Auswahl des Lagers und der Umweltklasse.

Schritt elf ist die Bestätigung der Steuerungs- und Rückmeldefunktionen.

Schritt zwölf ist die Überprüfung von Anschluss und Verkabelung.

Schritt dreizehn ist die Überprüfung der Zertifizierungen.

Schritt vierzehn ist die Durchführung von Prototypentests.

Schritt fünfzehn ist die Durchführung einer Zuverlässigkeitsvalidierung vor der Massenproduktion.

Diese Methode ist zuverlässiger als die Auswahl eines Lüfters allein auf Basis der 12025-Bezeichnung.

30,FAQ

F1: Was bedeutet 12025 bei einem Lüfter?

12025 bezieht sich normalerweise auf eine nominelle Lüftergröße von etwa 120 mm × 120 mm × 25 mm. Es beschreibt den physischen Formfaktor, nicht die vollständige elektrische oder aerodynamische Leistung.

F2: Ist ein 12 V 12025-Lüfter besser als eine 24 V-Version?

Keine der beiden Spannungen ist universell für jede Anwendung geeignet. Die richtige Wahl hängt von der Leistungsarchitektur des Geräts ab. Die Nennspannung und der Betriebsspannungsbereich sollten mit der Systemstromversorgung übereinstimmen.

F3: Wie viel Luftstrom liefert ein 12025-Lüfter?

Es gibt keinen einheitlichen Luftstromwert für jeden 12025-Lüfter. Veröffentlichte Modelle zeigen eine große Bandbreite in Abhängigkeit von Drehzahl, Motor, Blattgeometrie und Design. Einige Produkte liefern etwa 50 bis 100 CFM oder mehr.

F4: Warum ist der statische Druck wichtig?

Der statische Druck gibt an, wie effektiv der Lüfter den Luftstrom gegen Widerstände aufrechterhalten kann. Er ist besonders wichtig, wenn der Lüfter hinter Filtern, Gittern, Wärmetauschern, Kanälen oder dichten Komponenten arbeitet.

F5: Sollte ich einen 12025-Lüfter mit Kugellager wählen?

Ein kugelgelagertes Design kann in Betracht gezogen werden, wenn Dauerbetrieb, Temperatur, Einbaulage und Lebensdauer wichtig sind. Die endgültige Auswahl sollte auf den tatsächlichen Betriebsbedingungen basieren und nicht allein auf dem Lagertyp.

F6: Kann ein 12025-Lüfter im Außenbereich verwendet werden?

Er kann in Außengeräten verwendet werden, wenn das gewählte Modell über eine entsprechende Umwelt- und IP-Schutzart verfügt. Einige 12025-Produktfamilien bieten wasserdichte Optionen, aber die genaue Modellspezifikation muss überprüft werden.

F7: Bedeutet eine höhere Drehzahl immer eine bessere Kühlung?

Nein. Eine höhere Drehzahl kann den Luftstrom und den Druck erhöhen, aber auch Geräusche und Stromverbrauch steigern. Der beste Betriebspunkt hängt vom gesamten thermischen System ab.

F8: Was sollte ich einen Lüfterhersteller vor dem Kauf fragen?

Fragen Sie mindestens nach der Maßzeichnung, Nennspannung, Betriebsspannungsbereich, Stromstärke, Leistung, Drehzahl, Luftstrom, statischem Druck, P-Q-Kurve, Geräuschpegel, Lagertyp, Temperaturbereich, Feuchtigkeitsbereich, Schutzfunktionen, Kabelkonfiguration, Anschlussinformationen, Zertifizierung und erwarteter Lebensdauer.

F9: Kann derselbe 12025-Rahmen für verschiedene Anwendungen angepasst werden?

Ja. Je nach Hersteller und Projektanforderungen können Anpassungen für Spannung, Geschwindigkeit, Luftstrom, Druck, Geräuschpegel, Lager, Kabel, Anschluss, Steuerungsfunktionen, Materialien und Umweltschutz verfügbar sein.

F10: Was ist die wichtigste Spezifikation bei der Integration eines 12025-Lüfters?

Es gibt keine einzelne Spezifikation, die für jedes Projekt ausreicht. Der wichtigste Ansatz ist, Luftstrom und statischen Druck auf das tatsächliche thermische System abzustimmen und dann Spannung, Geräuschpegel, Zuverlässigkeit, Umgebungsbedingungen, Steuerungsschnittstelle und mechanische Kompatibilität zu überprüfen.

31.Abschließende Checkliste vor der Integration eines 12025-Kühllüfters

Bevor Ingenieure einen 12025-Lüfter für die Produktion freigeben, können sie diese Checkliste verwenden.

Bestätigen Sie die Einbaumaße von 120 × 120 × 25 mm.

Bestätigen Sie die Abmessungen der Befestigungslöcher.

Bestätigen Sie die Nennspannung.

Bestätigen Sie den Betriebsspannungsbereich.

Bestätigen Sie Nenn- und Anlaufstrom.

Bestätigen Sie die Eingangsleistung.

Bestätigen Sie die Drehzahl (RPM).

Bestätigen Sie den maximalen Luftstrom.

Bestätigen Sie den statischen Druck.

Überprüfen Sie die P-Q-Kurve.

Bestätigen Sie den Geräuschpegel.

Bestätigen Sie den Lagertyp.

Bestätigen Sie die Betriebstemperatur.

Bestätigen Sie die Luftfeuchtigkeit.

Bestätigen Sie bei Bedarf den IP-Schutz.

Bestätigen Sie den Motorschutz.

Bestätigen Sie bei Bedarf PWM-, FG- oder RD-Funktionen.

Bestätigen Sie Kabellänge und Anschluss.

Bestätigen Sie Material und Flammschutzklasse.

Bestätigen Sie die Zertifizierung.

Bestätigen Sie die erwartete Lebensdauer.

Testen Sie den Lüfter im tatsächlichen Gerät.

Überprüfen Sie die thermische Leistung unter realistischem Systemwiderstand.

Überprüfen Sie die akustische Leistung nach der Installation.

Überprüfen Sie die Zuverlässigkeit vor der Massenproduktion.

Ein 12025-Lüfter mag wie eine einfache standardisierte Komponente aussehen, aber seine tatsächliche Leistung hängt vom Zusammenspiel zwischen elektrischer Eingangsleistung, Motorkonstruktion, Blattgeometrie, Luftstromwiderstand, Umgebungsbedingungen und Systemarchitektur ab.

Aus diesem Grund sollten Ingenieure einen Lüfter nicht einfach nur aufgrund der korrekten Abmessungen auswählen. Die richtige 12025-Lösung ist diejenige, die die erforderliche thermische Leistung erbringt und gleichzeitig die Anforderungen an Elektrik, Akustik, Mechanik, Umwelt, Zuverlässigkeit und Konformität erfüllt.

Für OEM- und Industrieanwendungen kann die direkte Zusammenarbeit mit einem Hersteller wie China Chungfo Fan es zudem erleichtern, verschiedene Konfigurationen für Spannung, Geschwindigkeit, Luftstrom, Druck, Lager, Anschlüsse, Schutz und Steuerung zu bewerten, bevor die Produktionsspezifikation finalisiert wird.
