Kühlschränke sind eines der wichtigsten Haushaltsgeräte, die kontinuierlich betrieben werden. Im Gegensatz zu Waschmaschinen, Mikrowellenöfen und anderen Geräten, die nur relativ kurze Zeiträume arbeiten, sind Kühlschränke normalerweise den ganzen Tag und das ganze Jahr über in Betrieb, um eine stabile Innentemperatur aufrechtzuerhalten. Daher kann selbst eine kleine Komponente mit relativ geringem Stromverbrauch einen spürbaren Einfluss auf den Gesamtenergieverbrauch haben, wenn sie kontinuierlich betrieben wird.

Wenn Hersteller über die Energieeffizienz von Kühlschränken sprechen, erhalten die ersten Komponenten, die normalerweise Beachtung finden, der Kompressor, das Kältemittel, der Verdampfer, der Kondensator, die Isoliermaterialien und das Temperaturregelsystem. Diese Komponenten sind zweifellos wichtig, aber es gibt einen weiteren Faktor, der ebenso viel Aufmerksamkeit verdient: die Luftzirkulation.

Die Art und Weise, wie sich die Luft im Inneren eines Kühlschranks bewegt, beeinflusst direkt die Temperaturverteilung, die Nutzung der Kühlleistung, die Wärmeübertragung, den Kompressorbetrieb, die Abtauleistung und die Benutzererfahrung.

Ein Luftzirkulationsventilator mag wie eine relativ kleine Komponente aussehen, spielt jedoch eine wichtige Rolle bei der Verteilung kalter Luft im gesamten Kühlschrank. Wenn Ventilator, Luftkanal, Verdampfer und Steuerungssystem richtig aufeinander abgestimmt sind, kann kalte Luft verschiedene Lagerbereiche gleichmäßiger erreichen. Dies kann lokale Temperaturunterschiede verringern und dazu beitragen, dass das Kühlsystem effizienter arbeitet.

Daher sollte die Bewertung eines Kühlschrankventilators nicht auf seinen maximalen Luftstrom beschränkt sein. Ingenieure sollten auch den Luftstrom unter tatsächlichem Systemwiderstand, den statischen Druck, die elektrische Leistung, das Geräusch, die Abmessungen, die Betriebstemperatur und die langfristige Zuverlässigkeit berücksichtigen.

Warum benötigt ein Kühlschrank eine Luftzirkulation?

Die Temperatur im Inneren eines Kühlschranks ist selten vollständig gleichmäßig.

Wenn der Verdampfer Wärme aus der Umgebungsluft entfernt, sinkt die Lufttemperatur. Kalte Luft wird durch Schwerkraft, Luftdichte, Regale, Lebensmittelverpackungen, Schubladen, Trennwände und interne Luftkanäle beeinflusst. Dadurch kann sich kältere Luft in bestimmten Bereichen sammeln, während wärmere Luft weiter entfernt von der Kühlquelle verbleibt.

Wenn der Kühlschrank hauptsächlich auf natürlicher Konvektion beruht, kann die Luftbewegung relativ langsam sein. Interne Strukturen können den Luftstrom zusätzlich einschränken und verhindern, dass kalte Luft jeden Bereich des Innenraums effektiv erreicht.

Dies kann zu einer häufigen Situation führen, bei der ein Teil des Kühlschranks bereits sehr kalt ist, während ein anderer Teil relativ warm bleibt.

Zum Beispiel kann der Bereich in der Nähe des Verdampfers bereits eine niedrige Temperatur erreicht haben, während der Türbereich, der obere Bereich oder ein durch Lebensmittel blockierter Abschnitt wärmer bleiben. Wenn das Temperaturregelsystem auf den wärmeren Bereich reagiert, kann der Kompressor weiterlaufen.

In diesem Fall kann das Kühlsystem bereits ausreichend Kühlleistung erzeugt haben, aber diese Kühlleistung wurde nicht effizient im gesamten Lagerraum verteilt.

Hier wird ein Luftzirkulationsventilator wichtig.

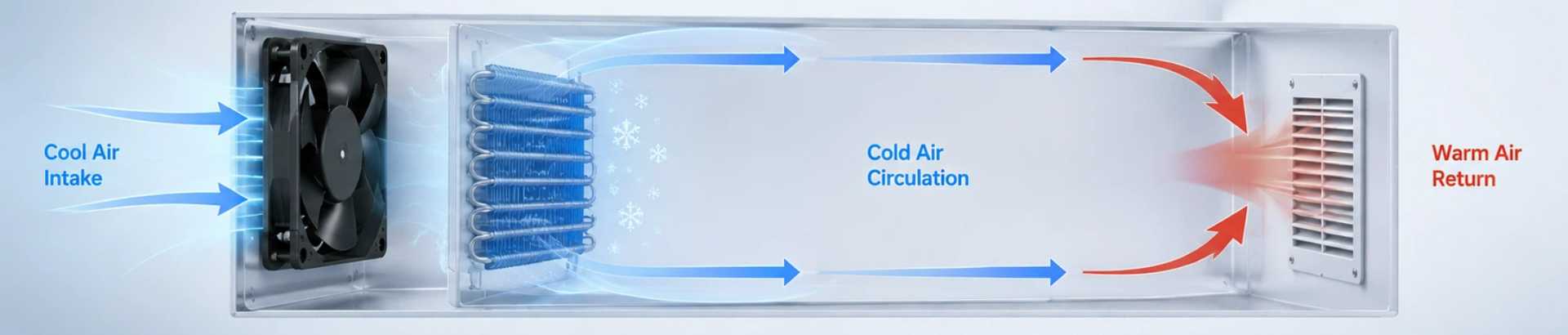

Der Ventilator zwingt die Luft dazu, sich kontinuierlich durch den Kühlschrank zu bewegen. Er kann kalte Luft vom Verdampfer wegtransportieren und in andere Bereiche verteilen, während er wärmere Luft zurück zur Kühlzone führt.

Diese erzwungene Zirkulation verringert die Temperaturschichtung und schafft einen effektiveren Wärmeaustausch zwischen verschiedenen Bereichen.

Wie hilft die Luftzirkulation, den Energieverbrauch zu senken?

Die Beziehung zwischen Luftzirkulation und Energieeffizienz von Kühlschränken hängt eng mit der Nutzung der Kühlleistung zusammen.

Wenn der Kompressor arbeitet, zirkuliert das Kältemittel durch das Kühlsystem und der Verdampfer nimmt Wärme aus dem Kühlraum auf. Wenn kalte Luft aufgrund unzureichender Luftströmung um den Verdampfer konzentriert bleibt, wird die Niedrigtemperaturluft möglicherweise nicht effizient genutzt.

Die Luft um den Verdampfer hat bereits Kühlleistung aufgenommen, aber ohne ausreichende Bewegung kann sie wärmere Bereiche an anderer Stelle im Kühlschrank nicht effektiv kühlen.

Ein Luftzirkulationsventilator bewegt diese Luft kontinuierlich.

Wärmere Luft wird zur Kühlzone geführt, während kältere Luft im gesamten Kühlschrank verteilt wird.

Dies erhöht den effektiven Wärmeaustausch und ermöglicht eine effizientere Nutzung der verfügbaren Kühlleistung.

Aus Systemsicht ist dies äußerst wichtig.

Wenn die Temperatur im Kühlschrank gleichmäßiger wird, muss das Steuerungssystem möglicherweise keine unnötig niedrige Gesamttemperatur aufrechterhalten, nur weil ein lokaler Bereich warm bleibt.

Der Kompressor kann außerdem die Möglichkeit erhalten, unnötige Betriebszeit zu reduzieren.

Daher kann der Ventilator trotz seines eigenen Stromverbrauchs zu einer Nettoenergieeinsparung beitragen, wenn die verbrauchte Energie zu einer verbesserten Kühleffizienz und einem reduzierten Kompressorbetrieb führt.

Aus diesem Grund sollte die Effizienz eines Kühlschrankventilators auf Systemebene bewertet werden, anstatt nur den eigenen Stromverbrauch des Ventilators zu betrachten.

Das Ziel besteht nicht einfach darin, den Ventilator mit dem geringsten Stromverbrauch auszuwählen.

Stattdessen sollten Ingenieure das richtige Gleichgewicht zwischen Ventilatorleistung, Luftstrom, statischem Druck, Temperaturgleichmäßigkeit, Kompressorbetriebszeit, Geräusch und Zuverlässigkeit finden.

Warum ist Temperaturgleichmäßigkeit so wichtig?

Die Temperaturgleichmäßigkeit ist eine der wichtigsten Überlegungen bei der Entwicklung von Kühlschränken.

Betrachten wir einen Kühlschrank, in dem ein Bereich nahe 0 °C liegt, während ein anderer Bereich 6 °C erreicht. Wenn der Hersteller möchte, dass jeder Bereich innerhalb eines relativ niedrigen Temperaturbereichs bleibt, muss das Kühlsystem möglicherweise entsprechend dem wärmeren Bereich arbeiten.

Wenn die Luftzirkulation den Temperaturunterschied zwischen diesen Bereichen verringern kann, kann der Kühlschrank bessere Lagerbedingungen erreichen, ohne die Gesamttemperatureinstellung unnötig abzusenken.

Die Temperaturgleichmäßigkeit ist auch für die Lebensmittelqualität wichtig.

Verschiedene Lebensmittel haben unterschiedliche Temperaturanforderungen. Gemüse, Obst, Milchprodukte, Getränke und andere Lebensmittel können unterschiedlich auf Temperaturschwankungen reagieren.

Ein lokaler Kältebereich kann dazu führen, dass einige Produkte gefrieren, während eine warme Zone die Lagerqualität verringern kann.

Ein effektives Luftzirkulationssystem muss daher mehr leisten, als nur einen hohen Luftstrom bereitzustellen.

Es sollte die Kühlleistung auf kontrollierte und ausgewogene Weise verteilen.

Der Luftzirkulationsventilator kann als Kühlleistungsverteilungssystem im Inneren des Kühlschranks betrachtet werden.

Warum bedeutet maximaler Luftstrom nicht immer maximale Effizienz?

Der maximale Luftstrom ist oft die erste Spezifikation, auf die Menschen bei der Auswahl eines Ventilators achten. Ein maximaler Luftstrom allein reicht jedoch nicht für Kühlschrankanwendungen aus.

Der maximale Luftstrom eines Ventilators wird normalerweise unter Bedingungen mit geringem Systemwiderstand oder unter Freiluftbedingungen gemessen.

Sobald der Ventilator in einem Kühlschrank installiert ist, muss die Luft möglicherweise durch einen Verdampfer, Luftkanal, eine Abdeckung, einen Filter, eine Leitplatte und einen Auslass strömen.

Jede Komponente erzeugt Widerstand.

Ein Ventilator mit einer sehr hohen Freiluft-Luftstromleistung liefert nach der Installation nicht zwangsläufig einen hohen Luftstrom, wenn er keine ausreichende statische Druckfähigkeit besitzt.

Andererseits kann ein Ventilator mit einer moderaten maximalen Luftstromleistung in einem tatsächlichen Kühlschrank sehr gut funktionieren, wenn er den Luftstrom unter Systemwiderstand stabil aufrechterhalten kann.

Aus diesem Grund sollten Kühlschrankhersteller auf den Betriebspunkt des Ventilators achten, anstatt ein Produkt ausschließlich nach seinem maximalen Luftstrom auszuwählen.

Luftstrom, statischer Druck, Stromverbrauch und Geräuschpegel sollten gemeinsam bewertet werden.

Wenn der Ventilator mit sehr hoher Drehzahl betrieben werden muss, um den Systemwiderstand zu überwinden, können Stromverbrauch und Geräuschpegel steigen.

Ein effizienter Ventilator sollte daher unter tatsächlichen Betriebsbedingungen ausreichenden Luftstrom bei einem angemessenen Leistungsniveau bereitstellen.

Axialventilatoren und Gebläse für Kühlschrankanwendungen

Unterschiedliche Kühlschrankstrukturen erfordern unterschiedliche Luftstromlösungen.

Axialventilatoren eignen sich im Allgemeinen für Anwendungen, bei denen der Luftstromweg relativ direkt ist und der Systemwiderstand moderat bleibt.

Sie bieten typischerweise einen guten Luftstrom in einer kompakten Bauweise und können für bestimmte Luftzirkulations- und Kondensatorkühlanwendungen in Kühlschränken eingesetzt werden.

Gebläse eignen sich besser, wenn der Luftstrom durch einen bestimmten Weg geleitet werden muss oder wenn das System einen relativ hohen Widerstand aufweist.

Ein Gebläse kann den Luftstrom in eine bestimmte Richtung konzentrieren und bietet daher mehr Flexibilität, wenn der Kühlschrank schmale oder komplizierte Luftkanäle enthält.

Beispielsweise können einige kompakte Kühlsysteme die Luft nicht direkt vom Verdampfer zum gesamten Kühlraum bewegen. Stattdessen muss die Luft durch einen relativ schmalen oder verlängerten Kanal strömen.

In dieser Situation kann ein Gebläse eine geeignetere Luftstromlösung bieten.

Für kompakte Niederspannungsanwendungen kann auch ein Mini-Gebläseventilator 5V in Betracht gezogen werden, wenn die verfügbare elektrische Leistung und der Installationsraum begrenzt sind.

Dieses kompakte Gebläsekonzept kann bei kleinen Kühlgeräten, tragbaren Kühlprodukten, kompakten Haushaltsgeräten und anderen Anwendungen mit gerichtetem Luftstrom nützlich sein.

Es gibt keine universell beste Ventilatorstruktur für jeden Kühlschrank.

Die geeignetste Wahl hängt von der Beziehung zwischen dem Ventilator und dem tatsächlichen Luftkanal ab.

Wie sollte die Größe des Kühlschrankventilators ausgewählt werden?

Die Ventilatorgröße hat einen direkten Einfluss auf die Kühlschrankstruktur.

Wenn ein Ventilator zu groß ist, kann er wertvollen Innenraum beanspruchen und die Gestaltung des Luftkanals erschweren.

Wenn ein Ventilator zu klein ist, muss er möglicherweise mit höherer Drehzahl betrieben werden, um den erforderlichen Luftstrom zu erzeugen.

Eine höhere Drehzahl kann zu erhöhtem Geräuschpegel, Stromverbrauch, Vibrationen und mechanischer Belastung führen.

Ein kleinerer Ventilator bedeutet jedoch nicht zwangsläufig eine geringere Leistung.

Moderne Motortechnologie, Laufraddesign und aerodynamische Optimierung ermöglichen kompakten Ventilatoren, einen stabilen Luftstrom bei relativ geringem Stromverbrauch bereitzustellen.

Dies ist besonders nützlich für Mini-Kühlschränke, Weinkühler, Getränkekühler, tragbare Kühlgeräte und andere platzbeschränkte Produkte.

Eine kompakte Luftstromlösung wie ein 60-mm-USB-Ventilatorkann die Vorteile kleiner Luftstromgeräte in Niederspannungsanwendungen veranschaulichen. Der tatsächliche Kühlschrankventilator muss jedoch immer entsprechend der Spannung, den Umgebungsbedingungen, den Luftstromanforderungen und dem Systemwiderstand der endgültigen Anwendung ausgewählt werden.

Für einige kompakte Elektronik- und Haushaltsgeräteanwendungen kann ein 60-mm-Gehäuselüfterauch eine nützliche Referenz für die Größenklasse kompakter Kühlprodukte darstellen. Kühlschrankhersteller sollten einen Ventilator jedoch nicht allein anhand der Abmessungen auswählen.

Die richtige Auswahl erfordert eine vollständige Analyse von Luftstrom, statischem Druck, Stromverbrauch, Geräuschpegel, Installationsbedingungen und thermischer Leistung.

Warum ist geringe Geräuschentwicklung bei Kühlschranklüftern wichtig?

Kühlschränke arbeiten normalerweise kontinuierlich, daher kann das Lüftergeräusch einen direkten Einfluss auf die Benutzererfahrung haben.

Dies ist besonders wichtig in modernen Häusern mit offenen Küchen, kleinen Wohnungen, Büros, Hotels und anderen Umgebungen, in denen sich Menschen möglicherweise über längere Zeiträume in der Nähe des Kühlschranks aufhalten.

Lüftergeräusche entstehen nicht nur durch den Motor.

Sie können auch durch die Aerodynamik der Lüfterblätter, Luftströmungsturbulenzen, Vibrationen, Unwucht des Laufrads, den Lagerbetrieb und die Installationsstruktur erzeugt werden.

Daher erfordert die Reduzierung von Kühlschranklüftergeräuschen einen umfassenden Ansatz.

Erstens ist die dynamische Auswuchtung wichtig.

Wenn das Laufrad nicht richtig ausgewuchtet ist, kann es beim Betrieb mit hoher Geschwindigkeit periodische Vibrationen erzeugen.

Zweitens ist das Motordesign von Bedeutung.

Ein hochwertiger bürstenloser Motor kann eine stabile Rotation ermöglichen und gleichzeitig bestimmte mechanische Verluste reduzieren.

Drittens sollte das Luftkanaldesign berücksichtigt werden.

Selbst wenn der Lüfter selbst geräuscharm ist, kann ein schlecht gestalteter Auslass Turbulenzen und aerodynamische Geräusche erzeugen.

Daher ist ein geräuscharmer Kühlschrankentwurf das Ergebnis der Zusammenarbeit zwischen Lüfter, Luftkanal, Montagestruktur, Motor und Laufrad.

Warum sind frostfreie Kühlschränke stärker auf Luftzirkulation angewiesen?

Im Vergleich zu herkömmlichen direktkühlenden Kühlschränken sind frostfreie Kühlschränke im Allgemeinen stärker von einer erzwungenen Luftzirkulation abhängig.

Ein frostfreies Kühlsystem verwendet einen Lüfter, um Luft um den Verdampfer zu bewegen und gekühlte Luft durch spezielle Luftkanäle zu verteilen.

Der Lüfter ist daher direkt am Transport der Kühlleistung beteiligt.

Wenn das Luftstromdesign nicht optimiert ist, können einige Bereiche übermäßig kalt werden, während andere Bereiche nicht ausreichend gekühlt werden.

Dies kann zu ungleichmäßigen Temperaturen im gesamten Kühlschrank führen.

Die Luftzirkulation steht auch in engem Zusammenhang mit der Vereisung des Verdampfers.

Wenn Feuchtigkeit in der Luft mit der kalten Verdampferoberfläche in Kontakt kommt, kann sich Eis bilden. Wenn sich Eis ansammelt, steigt der Wärmewiderstand und die Wärmeübertragungsleistung kann abnehmen.

Ein richtig ausgelegtes Luftstromsystem kann den Luftaustausch um den Verdampfer verbessern und mit dem Abtausystem zusammenarbeiten, um eine stabile Leistung aufrechtzuerhalten.

Aus diesem Grund sollte der Lüfter in einem frostfreien Kühlschrank nicht lediglich als Hilfskomponente betrachtet werden.

Er ist Teil des Kühlsystems.

Lüftersteuerung während des Abtauvorgangs

Das Abtauen hat ebenfalls einen wichtigen Einfluss auf die Energieeffizienz des Kühlschranks.

Wenn sich eine Eisschicht auf dem Verdampfer ansammelt, wird die Wärmeübertragung weniger effektiv. Der Kühlschrank muss daher einen Abtauvorgang durchführen, um die Leistung des Verdampfers wiederherzustellen.

Die während des Abtauens erzeugte Wärme sollte sich jedoch nicht unnötigerweise in den Lebensmittellagerbereich ausbreiten.

Wenn während des Abtauens zu viel warme Luft in das Gefrierfach oder Kühlfach gelangt, muss der Kompressor möglicherweise anschließend zusätzliche Energie verbrauchen, um die Zieltemperatur wiederherzustellen.

Aus diesem Grund ist die Luftstromsteuerung während des Abtauens wichtig.

Je nach Kühlschrankaufbau kann der Umluftlüfter während eines Teils des Abtauzyklus angehalten werden, um zu verhindern, dass sich warme Luft in den Lagerbereich ausbreitet.

Nach dem Abtauen kann der Lüfter entsprechend den Temperaturbedingungen und dem Steuerungsprogramm wieder gestartet werden.

Dieser bedarfsgesteuerte Betrieb kann helfen, unnötigen Energieverbrauch zu vermeiden.

Wie kann eine intelligente Lüftersteuerung den Energieverbrauch weiter reduzieren?

Mit der Weiterentwicklung intelligenter Haushaltsgeräte gehen Kühlschranklüfter über eine einfache Ein-Aus-Steuerung hinaus.

Moderne Steuerungssysteme können den Lüfterbetrieb anhand mehrerer Parameter anpassen.

Wenn beispielsweise die Kühlschranktür geöffnet wird, gelangt warme Raumluft in den Innenraum.

Das Steuerungssystem kann die Luftstromstrategie vorübergehend anpassen, um die interne Umgebung wiederherzustellen.

Wenn eine große Menge an Lebensmitteln mit Raumtemperatur in den Kühlschrank gelegt wird, kann eine stärkere Luftzirkulation helfen, die Kühlleistung zu verteilen und die Temperaturwiederherstellung zu beschleunigen.

Sobald die Innentemperatur stabil ist, kann die Lüftergeschwindigkeit reduziert oder der Lüfter bei Bedarf angehalten werden.

Dies kann den unnötigen Stromverbrauch reduzieren.

Bürstenlose Gleichstrommotoren eignen sich besonders für eine intelligente Lüftersteuerung, da ihre Drehzahl elektronisch geregelt werden kann.

Die PWM-Steuerung ist eine gängige Methode.

Durch die Anpassung des Motorbetriebs kann der Lüfter entsprechend dem tatsächlichen Wärmebedarf arbeiten, anstatt kontinuierlich mit maximaler Drehzahl zu laufen.

Dieser Ansatz entspricht der Entwicklungsrichtung moderner energieeffizienter Kühlschränke.

Wie wählen Sie den richtigen Luftzirkulationslüfter für Kühlschränke aus?

Für Kühlschrankhersteller sollte die Lüfterauswahl mit dem vollständigen Kühlsystem beginnen.

Zunächst müssen die verfügbaren Einbaumaße bestimmt werden.

Länge, Breite, Höhe, Position der Befestigungslöcher, Kabelführung und Befestigungsmethode sollten alle berücksichtigt werden.

Zweitens muss der erforderliche Luftstrom bestimmt werden.

Die Anforderungen an den Luftstrom hängen vom Schrankvolumen, der Leistung des Verdampfers, der Luftkanalstruktur, den Zielen für die Temperaturgleichmäßigkeit und den Kühlanforderungen ab.

Drittens muss der statische Druck bewertet werden.

Wenn der Kühlschrank lange Luftkanäle, enge Auslässe, Filter, Abdeckungen oder andere einschränkende Komponenten enthält, wird der statische Druck besonders wichtig.

Viertens muss die Betriebsspannung bestimmt werden.

Niederspannungs-Gleichstromversorgung wird in modernen Haushaltsgeräten häufig eingesetzt, wodurch Gleichstromlüfter für die Integration in viele Steuerungssysteme geeignet sind.

Fünftens muss der Stromverbrauch berücksichtigt werden.

Da Kühlschranklüfter über lange Zeiträume betrieben werden können, kann selbst ein kleiner Unterschied in der elektrischen Leistung sich über Tausende von Betriebsstunden summieren.

Sechstens muss die Geräuschentwicklung bewertet werden.

Eine geringe Geräuschentwicklung ist besonders wichtig für Haushaltskühlschränke.

Siebtens müssen die Umgebungsbedingungen und die Zuverlässigkeit berücksichtigt werden.

Die Kühlschrankumgebung kann niedrige Temperaturen, Feuchtigkeit, Kondensation, häufiges Starten und Stoppen sowie lange kontinuierliche Betriebszeiten umfassen.

Der ausgewählte Lüfter sollte daher unter den tatsächlichen Anwendungsbedingungen einen stabilen Betrieb gewährleisten können.

Schließlich sind tatsächliche Systemtests unerlässlich.

Luftstrom, statischer Druck, Temperaturverteilung, Geräuschentwicklung, Vibration und Stromverbrauch sollten idealerweise getestet werden, nachdem der Lüfter im realen Luftkanal installiert wurde.

Nur tatsächliche Systemtests können bestimmen, ob ein Lüfter wirklich für den Kühlschrank geeignet ist.

Lösungen für Kühlschrank-Kühllüfter von Guangdong Chungfo

Guangdong Chungfo ist auf die Entwicklung und Herstellung von Produkten für das Wärmemanagement spezialisiert, darunter Gleichstromlüfter, Wechselstromlüfter, Axiallüfter, Gebläse und Querstromlüfter.

Für Kühlschränke und andere Kühlgeräte konzentriert sich das Unternehmen nicht nur auf die Lüfterleistung, sondern auch auf die Beziehung zwischen dem Lüfter und dem vollständigen Kühlsystem.

Verschiedene Kühlschränke verfügen über unterschiedliche Innenräume, Luftkanalstrukturen, elektrische Anforderungen, thermische Lasten und Luftstromwiderstände.

Daher ist ein Standardlüfter nicht unbedingt für jeden Kühlschrank geeignet.

Guangdong Chungfo kann die Produktauswahl und -entwicklung entsprechend den Kundenanforderungen unterstützen, beispielsweise hinsichtlich Abmessungen, Nennspannung, Strom, Drehzahl, Luftstrom, statischem Druck, Geräuschpegel, Befestigungsstruktur und Betriebsumgebung.

Das Unternehmen verfügt über integrierte Fertigungskapazitäten, die Produktdesign, Spritzguss, SMT-Produktion und Endmontage umfassen.

Zu den Testmöglichkeiten gehören dynamisches Auswuchten, Salzsprühkorrosionstests, Windkanal-Drucktests, Hoch- und Niedertemperaturtests, Geräuschtests und weitere Produktleistungsbewertungen.

Diese Fähigkeiten helfen dabei, die Lüfterleistung unter verschiedenen Betriebsbedingungen zu überprüfen.

Für Kühlschrankhersteller sollte ein geeigneter Lüfterlieferant mehr als ein Standardprodukt aus einem Katalog anbieten.

Ein professioneller Lieferant sollte die tatsächlichen Luftkanäle des Kunden, thermischen Anforderungen, Einbaubeschränkungen, elektrischen Systeme und Erwartungen an die langfristige Zuverlässigkeit verstehen.

Guangdong Chungfo kann Luftstromlösungen für Haushaltskühlschränke, Minikühlschränke, Weinkühler, gewerbliche Kühlgeräte und andere Haushaltsgeräte bereitstellen, die eine zuverlässige Luftzirkulation benötigen.

Von der Lüfterleistung zur Systemeffizienz

Die Energieeffizienz eines Kühlschranks wird nicht durch eine einzelne Komponente bestimmt.

Ein hocheffizienter Kompressor kann ein ineffizientes Luftstromdesign nicht vollständig ausgleichen.

Ein Hochleistungsverdampfer kann sein volles Potenzial möglicherweise nicht ausschöpfen, wenn die Luftzirkulation unzureichend ist.

Ein Lüfter mit sehr geringer Leistungsaufnahme ist möglicherweise nicht geeignet, wenn er den tatsächlichen statischen Druck des Luftkanals nicht überwinden kann.

Das bedeutet, dass der Kühlschrank als integriertes Wärmemanagementsystem ausgelegt werden sollte.

Der Zweck eines Luftzirkulationslüfters besteht nicht einfach darin, einen maximalen Luftstrom zu erzeugen.

Seine wichtigere Aufgabe besteht darin, die Kühlleistung präzise, gleichmäßig und effizient an die Bereiche zu liefern, die sie benötigen.

Deshalb entwickelt sich die Lüfterauslegung für Kühlschränke zunehmend von einer Optimierung auf Komponentenebene hin zu einer Optimierung auf Systemebene.

Zukünftige Trends in der Luftzirkulationstechnologie für Kühlschränke

Zukünftige Kühlschränke werden größeren Wert auf Energieeffizienz, intelligente Steuerung, Zuverlässigkeit und Benutzerkomfort legen.

Lüfter werden sich zunehmend von einem Betrieb mit fester Drehzahl hin zu einer variablen Drehzahl und bedarfsgesteuerten Regelung entwickeln.

Effizientere bürstenlose Motoren, verbesserte Blattgeometrien, optimierte Luftkanäle, Steuerungssysteme mit geringerem Energieverbrauch und genauere Temperaturrückmeldungen können die Effizienz der Luftzirkulation weiter verbessern.

Gleichzeitig werden die Produktgrößen von Kühlschränken zunehmend vielfältiger.

Große Kühlschränke mit mehreren Türen, Kompaktkühlschränke, Weinkühler, Getränkekühler, tragbare Kühlprodukte und gewerbliche Kühlsysteme haben jeweils unterschiedliche Anforderungen an den Luftstrom.

Das bedeutet, dass kompakte Bauweise, geringer Energieverbrauch, hohe Zuverlässigkeit und niedriger Geräuschpegel weiterhin wichtige Entwicklungsrichtungen für Kühlschranklüfter bleiben werden.

Warum Luftzirkulation für die langfristige Energieeffizienz von Kühlschränken wichtig ist

Die Bedeutung der Luftzirkulation wird noch deutlicher, wenn man die lange Betriebsdauer eines Kühlschranks betrachtet.

Ein Kühlschrank kann jedes Jahr Tausende von Stunden in Betrieb sein. Daher können kleine Verbesserungen, die während eines einzelnen Betriebszyklus unbedeutend erscheinen, über mehrere Jahre hinweg bedeutsam werden.

Wenn beispielsweise eine bessere Luftströmung die durchschnittliche Betriebszeit des Kompressors verringert, die Temperaturstabilität verbessert und unnötige Kühlzyklen reduziert, können die kumulierten Energieeinsparungen erheblich sein.

Ebenso kann ein Lüfter mit etwas geringerem Energieverbrauch die vom Lüfter selbst verbrauchte elektrische Energie über seine gesamte Betriebsdauer reduzieren.

Deshalb sollten Kühlschrankhersteller die Lüftereffizienz über die erwartete Lebensdauer des Geräts bewerten, anstatt nur den anfänglichen Kaufpreis zu berücksichtigen.

Die Gesamtbetriebskosten umfassen Energieverbrauch, Wartung, Zuverlässigkeit, Geräuschpegel, Ersatzanforderungen und Produktleistung.

Ein gut ausgelegtes Luftzirkulationssystem kann gleichzeitig zu mehreren dieser Faktoren beitragen.

Die Beziehung zwischen Luftstrom und Qualität der Lebensmittellagerung

Energieeffizienz ist nicht der einzige Grund, den Luftstrom in Kühlschränken zu verbessern.

Auch die Temperaturgleichmäßigkeit beeinflusst die Qualität der Lebensmittellagerung.

Verschiedene Bereiche innerhalb eines Kühlschranks können abhängig von ihrer Entfernung zum Verdampfer und der Position der Luftauslässe unterschiedliche thermische Bedingungen aufweisen.

Wenn die Luftzirkulation schlecht ist, können einige Lebensmittel einer übermäßigen Kühlung ausgesetzt sein, während andere in wärmeren Bereichen verbleiben.

Für Hersteller bedeutet dies, dass die Luftstromverteilung entsprechend den tatsächlichen Lageranforderungen ausgelegt werden sollte.

Die Position von Regalen, Schubladen, Luftauslässen, Rückluftkanälen und Verdampferabdeckungen kann die Temperaturverteilung beeinflussen.

Ein richtig ausgewählter Lüfter sollte daher mit einem sorgfältig ausgelegten Luftkanal kombiniert werden.

In einigen Anwendungen wird das beste Ergebnis nicht durch eine Erhöhung der Lüfterdrehzahl erzielt.

Stattdessen kann eine Änderung der Richtung und Verteilung des Luftstroms eine bessere Temperaturgleichmäßigkeit bei geringerem Energieverbrauch ermöglichen.

Dies ist ein weiterer Grund, warum thermische Tests auf Systemebene wichtig sind.

Warum Luftkanalauslegung und Lüfterauswahl zusammenarbeiten müssen

Der Lüfter und der Luftkanal sollten niemals als vollständig unabhängige Komponenten betrachtet werden.

Der Lüfter erzeugt den Luftstrom, während der Luftkanal bestimmt, wohin dieser Luftstrom geleitet wird.

Ein schlecht ausgelegter Luftkanal kann übermäßigen Widerstand, Turbulenzen, Totzonen und eine ungleichmäßige Verteilung verursachen.

Wenn Ingenieure versuchen, diese Probleme einfach durch eine Erhöhung der Lüfterdrehzahl zu lösen, können Energieverbrauch und Geräuschpegel steigen, ohne die gewünschte Temperaturverteilung zu erreichen.

Eine bessere Lösung besteht darin, sowohl den Lüfter als auch den Luftkanal zu optimieren.

Dies kann die Anpassung der Auslassabmessungen, die Änderung der Luftstromrichtung, die Verbesserung der Rückluftwege, die Verringerung unnötiger Biegungen oder die Auswahl eines Lüfters mit besser geeigneter Druck-Volumenstrom-Charakteristik umfassen.

Mit anderen Worten ist der energieeffizienteste Lüfter nicht unbedingt der Lüfter mit der niedrigsten Nennleistung.

Es ist der Lüfter, der die erforderliche Systemleistung bei den niedrigsten praktikablen Gesamtenergiekosten bereitstellt.

Die Rolle einer zuverlässigen Lüfterherstellung

Der langfristige Betrieb von Kühlschränken stellt hohe Anforderungen an die Zuverlässigkeit von Lüftern.

Ein Lüfter kann je nach Steuerungsstrategie wiederholt starten und stoppen, während einige Systeme über längere Zeiträume einen kontinuierlichen Betrieb erfordern können.

Mechanisches Ungleichgewicht, Lagerverschleiß, Motorinstabilität oder elektronische Ausfälle können die Luftstromleistung letztendlich beeinträchtigen.

Aus diesem Grund steht die Fertigungsqualität in engem Zusammenhang mit der Zuverlässigkeit des Kühlschranksystems.

Die dynamische Auswuchtung kann helfen, durch ein Ungleichgewicht des Laufrads verursachte Vibrationen zu reduzieren.

Hoch- und Tieftemperaturtests können helfen, den Betrieb unter verschiedenen thermischen Bedingungen zu bewerten.

Geräuschtests können ungewöhnliches Betriebsverhalten erkennen.

Luftstrom- und statische Drucktests können überprüfen, ob das Produkt seine Konstruktionsziele erfüllt.

Ein vollständiges Qualitätskontrollsystem spielt daher eine wichtige Rolle bei der Aufrechterhaltung einer gleichbleibenden Lüfterleistung von einer Produktionscharge zur nächsten.

Warum kundenspezifische Kühlschranklüfter wertvoll sein können

Obwohl Standardlüfter für viele Anwendungen geeignet sind, können kundenspezifische Lüfterlösungen Vorteile bieten, wenn der Kühlschrank ungewöhnliche Platz-, Luftstrom- oder elektrische Anforderungen hat.

Beispielsweise kann ein Hersteller ein bestimmtes Befestigungslochmuster, eine bestimmte Kabellänge, Drehrichtung, einen bestimmten Luftstrombereich, eine bestimmte Betriebsspannung oder eine bestimmte Geräuschgrenze benötigen.

Ein Standardkatalogprodukt kann möglicherweise nicht alle diese Anforderungen gleichzeitig erfüllen.

Eine kundenspezifische Lösung kann auf Grundlage der tatsächlichen Kühlschrankstruktur entwickelt werden.

Dieser Ansatz kann helfen, Lüfter und Luftkanal als vollständiges System zu optimieren, anstatt das Gerätedesign an einen vorhandenen Lüfter anzupassen.

Für OEM- und ODM-Kühlschrankhersteller kann diese Flexibilität während der Produktentwicklung besonders wertvoll sein.

Fazit

Ein Luftzirkulationslüfter kann eine relativ kleine Komponente in einem Kühlschrank sein, aber sein Einfluss auf das gesamte Kühlsystem kann erheblich sein.

Ein geeigneter Luftstrom kann die Nutzung der Kühlleistung, die Temperaturgleichmäßigkeit, die Wärmeübertragung des Verdampfers, den Kompressorbetrieb, die Abtauleistung und den Benutzerkomfort verbessern.

Ein energieeffizienter Kühlschrank ist nicht einfach nur ein Kühlschrank mit einem hocheffizienten Kompressor.

Er ist ein integriertes System, in dem Kompressor, Verdampfer, Kondensator, Lüfter, Luftkanäle, Sensoren, Isolierung und Steuerungssystem zusammenarbeiten.

Das Ziel der Luftzirkulation besteht nicht darin, den höchstmöglichen Luftstrom zu erzeugen.

Das Ziel besteht darin, den effektivsten Luftstrom bei einem angemessenen Niveau an elektrischer Leistung, statischem Druck, Geräuschpegel und Temperaturgleichmäßigkeit zu erreichen.

Für Kühlschrankhersteller sollte die Lüfterauswahl daher auf dem tatsächlichen Betriebspunkt des Systems und nicht auf einer einzelnen Katalogspezifikation basieren.

Wenn geringer Stromverbrauch, zuverlässige Motortechnologie, optimierter Luftstrom, intelligente Steuerung und geeignete Lüfterauswahl kombiniert werden, kann ein kompakter Zirkulationslüfter zu einer besseren Gesamteffizienz der Kühlung beitragen.

Da sich energieeffiziente Geräte und intelligente Kühltechnologien weiterentwickeln, wird ein optimiertes Luftstrommanagement zunehmend wichtiger.

Für Lüfterhersteller bedeutet dies auch, dass der zukünftige Wettbewerb nicht nur auf Luftstrom und Preis basieren wird. Effizienz, Zuverlässigkeit, akustische Leistung, technische Unterstützung und thermisches Systemmanagement werden zunehmend wichtige Faktoren.

Häufig gestellte Fragen

Was macht ein Luftzirkulationslüfter in einem Kühlschrank?

Ein Luftzirkulationslüfter bewegt Luft durch den Kühlschrank und hilft dabei, gekühlte Luft gleichmäßiger zu verteilen. Er reduziert Temperaturunterschiede zwischen verschiedenen Bereichen und hilft, wärmere Luft in Richtung der Kühlzone zu transportieren.

Kann ein Luftzirkulationslüfter den Energieverbrauch eines Kühlschranks tatsächlich reduzieren?

Er kann unter geeigneten Systembedingungen zur Energieeinsparung beitragen. Der Lüfter selbst verbraucht Strom, aber ein verbesserter Luftstrom kann die Kompressorlaufzeit reduzieren, die Temperaturgleichmäßigkeit verbessern und die Nutzung der Kühlleistung erhöhen. Der tatsächliche Energiespareffekt hängt von der Kühlschrankkonstruktion ab und sollte durch Systemtests überprüft werden.

Sollte ein Kühlschrank einen Axiallüfter oder ein Gebläse verwenden?

Das hängt vom Luftstromsystem ab. Axiallüfter eignen sich häufig für relativ offene Luftwege mit moderatem Widerstand, während Gebläse geeigneter sein können, wenn der Luftstrom durch enge Kanäle geleitet werden muss oder ein höherer statischer Druck erforderlich ist.

Ist ein größerer Kühlschranklüfter immer besser?

Nein. Die Lüftergröße muss auf Luftstromanforderungen, Einbauraum, statischen Druck, Geräuschpegel, Drehzahl und Stromverbrauch abgestimmt sein. Ein zu großer Lüfter kann Einbauprobleme verursachen, während ein zu kleiner Lüfter möglicherweise eine übermäßige Drehzahl benötigt.

Warum benötigt ein Kühlschranklüfter eine geringe Geräuschentwicklung?

Ein Kühlschrank arbeitet normalerweise kontinuierlich, daher kann Lüftergeräusch die Benutzererfahrung direkt beeinflussen. Geringe Geräuschentwicklung ist besonders wichtig für Haushaltskühlschränke in Küchen, Wohnungen, Büros und anderen genutzten Räumen.

Erfordert die Auswahl eines Kühlschranklüfters eine Analyse des statischen Drucks?

Ja. Luftkanäle in Kühlschränken enthalten häufig Verdampfer, Abdeckungen, Filter, enge Auslässe und andere Strukturen, die Widerstand erzeugen. Die Leistung des Lüfters unter dem tatsächlichen Systemwiderstand kann aussagekräftiger sein als sein maximaler Luftstrom im freien Luftbetrieb.

Kann ein Kompaktlüfter in einem Kühlschrank verwendet werden?

Ja, vorausgesetzt, der Lüfter erfüllt die Anforderungen der Anwendung hinsichtlich Luftstrom, statischem Druck, Spannung, Umgebungsbedingungen, Geräuschpegel und Zuverlässigkeit. Kompaktlüfter können besonders in Minikühlschränken und anderen platzbeschränkten Kühlgeräten nützlich sein.

Kann ein Mini-Gebläselüfter 5 V für Kühlgeräte verwendet werden?

Ein Niederspannungs-Minigebläse kann für bestimmte kompakte Kühlanwendungen geeignet sein, wenn seine Spannung, sein Luftstrom, sein statischer Druck, seine Betriebstemperatur und seine Zuverlässigkeit mit den tatsächlichen Systemanforderungen übereinstimmen. Die endgültige Auswahl sollte immer auf Grundlage realer Anwendungstests erfolgen.

Was ist wichtiger: Luftstrom oder Stromverbrauch?

Keiner der beiden Parameter sollte unabhängig bewertet werden. Der ideale Lüfter liefert ausreichenden Luftstrom und statischen Druck bei einem angemessenen Energieverbrauch. Ein Lüfter mit sehr geringem Stromverbrauch, der keinen ausreichenden Luftstrom bereitstellen kann, kann auf Systemebene weniger effizient sein als ein etwas leistungsstärkerer Lüfter, der die erforderliche Kühlleistung erreicht.

Kann Guangdong Chungfo kundenspezifische Kühlschranklüfter bereitstellen?

Ja. Guangdong Chungfo kann die Produktauswahl und -entwicklung entsprechend Anforderungen wie Lüfterabmessungen, Spannung, Strom, Drehzahl, Luftstrom, statischem Druck, Geräuschpegel, Montageaufbau, Kabelkonfiguration und Betriebsumgebung unterstützen.

Welche Zertifizierungen besitzt Guangdong Chungfo?

Guangdong Chungfo verfügt über eine Reihe von Zertifizierungen und Compliance-Fähigkeiten in den Bereichen Qualität, Sicherheit, Umwelt und Industrie, darunter ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH und IATF16949.

Einige Produkte verfügen außerdem über UL-bezogene Produktzertifizierungen und Listungsqualifikationen. Die anwendbare Zertifizierung hängt vom jeweiligen Produktmodell und der Zertifizierungsdokumentation ab.

Für Kühlschrankhersteller, die kompakte DC-Lüfter, Axiallüfter, Gebläselösungen oder kundenspezifische Luftzirkulationssysteme suchen, kann Guangdong Chungfo Produktauswahl, technische Unterstützung, Fertigungskapazitäten und Testunterstützung auf Grundlage der tatsächlichen Anforderungen des Wärmemanagements der Anwendung bereitstellen.
