Das schnelle Wachstum von Elektrofahrzeugen verändert die globale Verkehrs- und Energieinfrastruktur. Da immer mehr Fahrer von herkömmlichen Fahrzeugen auf Elektrofahrzeuge umsteigen, steigt die Nachfrage nach zuverlässiger und hochgeschwindiger Ladeinfrastruktur kontinuierlich. Moderne EV-Ladestationen werden leistungsstärker, kompakter und intelligenter, insbesondere in kommerziellen Ladenetzwerken, Autobahnladestationen, Flottenladeeinrichtungen und Schnellladezentren.

Eine höhere Ladeleistung stellt jedoch auch eine komplexere Herausforderung für das Wärmemanagement dar.

Eine Hochleistungs-EV-Ladestation überträgt nicht einfach nurElektrizität vom Stromnetz zu einem Elektrofahrzeug. Sie führt mehrere elektrische Umwandlungs- und Steuerungsprozesse durch, die über Leistungsmodule, Halbleiterbauelemente, Gleichrichter, Kondensatoren, Induktivitäten, Transformatoren, Steuerplatinen und Kommunikationssysteme erfolgen. Während dieses Prozesses wird ein Teil der elektrischen Energie unvermeidlich in Wärme umgewandelt.

Je höher die Ladeleistung, desto größer ist die potenzielle Wärmeentwicklung.

Wenn diese Wärme nicht effizient abgeführt werden kann, kann die Temperatur im Inneren des Ladekabinetts schnell ansteigen. Eine übermäßige Temperatur kann die Effizienz der Leistungsumwandlung verringern, die Alterung von Komponenten beschleunigen, den Wärmeschutz auslösen, die Ladeleistung reduzieren und in schweren Fällen zu Systemausfällen beitragen.

Aus diesem Grund sind Hochleistungs-EV-Ladestationen zunehmend auf zuverlässige Zwangsluftkühlsysteme angewiesen. Ein Hochleistungs-Lüfter kann kontinuierlich Luft durch das Gerät bewegen, Wärme von kritischen Komponenten abführen und dabei helfen, eine stabile Betriebstemperatur aufrechtzuerhalten.

Für Hersteller von EV-Ladegeräten ist die Auswahl des richtigen Kühllüfters daher nicht nur eine mechanische Designentscheidung. Sie ist ein wichtiger Bestandteil der Gerätezuverlässigkeit, des Wärmemanagements und der Betriebssicherheit.

Warum erzeugen Hochleistungs-EV-Ladestationen so viel Wärme?

Der grundlegende Grund ist die Leistungsumwandlung.

Ein Hochleistungs-EV-Ladegerät empfängt elektrische Energie aus dem Stromnetz und wandelt sie in die für die Fahrzeugbatterie erforderliche Spannung und Stromstärke um. Abhängig von der Ladegerätarchitektur kann das System eine AC-DC-Umwandlung, Leistungsfaktorkorrektur, DC-Umwandlung, Schaltkreise, Filterung und mehrere Schutzsysteme umfassen.

Jeder elektrische Umwandlungsprozess weist einen gewissen Energieverlust auf.

Selbst wenn ein Ladesystem eine sehr hohe Umwandlungseffizienz erreicht, kann der verbleibende Verlust erheblich werden, wenn die Gesamtleistung mehrere zehn oder hunderte Kilowatt erreicht.

Beispielsweise kann ein kleiner Prozentsatz an Energieverlust in einem Hochleistungsladesystem zu Hunderten oder Tausenden Watt Wärme führen. Diese Wärme muss kontinuierlich abgeführt werden.

Zu den wichtigsten wärmeerzeugenden Komponenten können Leistungshalbleitermodule, IGBT- oder MOSFET-Bauelemente, Gleichrichter, Induktivitäten, Transformatoren, Kondensatoren, Netzteile und andere elektronische Komponenten gehören.

Diese Komponenten sind häufig in einem relativ kompakten Gehäuse installiert. Daher kann natürliche Konvektion allein möglicherweise keine ausreichende Kühlleistung bereitstellen.

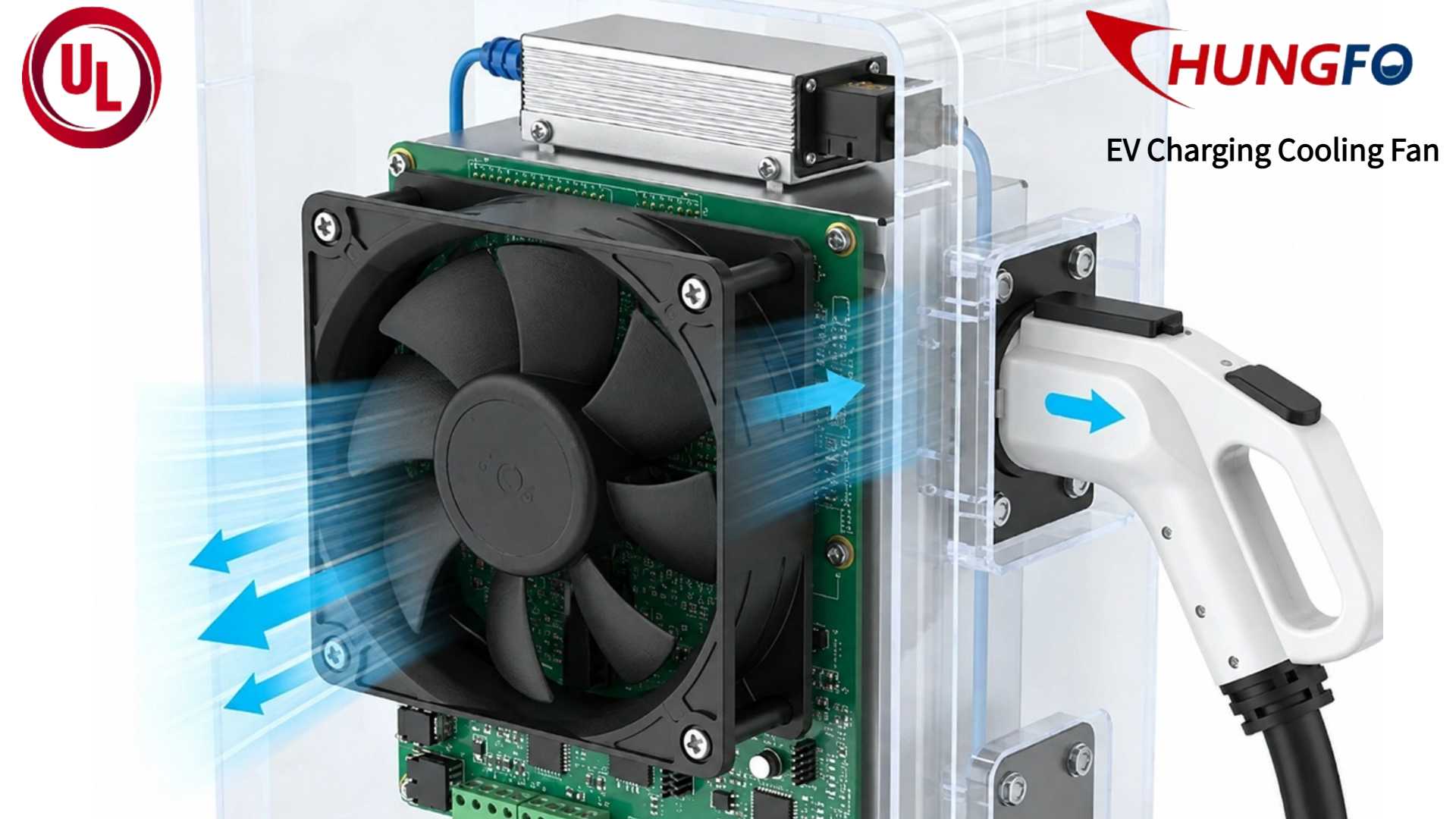

Ein Zwangsluftkühlventilator erzeugt einen kontrollierten Luftstrom durch das Gerät. Kühlluft tritt durch einen Einlass ein, strömt über oder durch wärmeerzeugende Komponenten und transportiert anschließend die angesammelte Wärme zu einem Abluftauslass.

Das Grundprinzip ist einfach, aber die Entwicklung eines effektiven Luftstromsystems für ein Hochleistungsladegerät erfordert weit mehr, als einfach einen Lüfter im Gehäuse zu installieren.

Warum ist Wärmemanagement für die Sicherheit beim EV-Laden entscheidend?

Die Temperatur hat einen direkten Einfluss auf die Leistung und Lebensdauer elektronischer Komponenten.

Wenn Halbleiterbauelemente bei übermäßig hohen Temperaturen betrieben werden, können sich ihre elektrischen Eigenschaften verändern und ihre langfristige Zuverlässigkeit kann abnehmen. Kondensatoren, Isoliermaterialien, Steckverbinder und andere Komponenten können unter längerer thermischer Belastung ebenfalls eine beschleunigte Alterung erfahren.

In einer Hochleistungs-Ladestation können mehrere Komponenten gleichzeitig in Betrieb sein. Wenn ein Teil des Systems übermäßig heiß wird, können auch die umliegenden Komponenten beeinträchtigt werden.

Dies erzeugt eine potenzielle thermische Kettenreaktion.

Beispielsweise kann ein unzureichender Luftstrom dazu führen, dass ein Leistungsmodul bei einer höheren Temperatur arbeitet. Die erhöhte Temperatur kann die thermische Belastung steigern und die Effizienz verringern. Eine reduzierte Effizienz kann zu zusätzlicher Wärmeentwicklung führen, wodurch die Temperatur weiter ansteigt.

Ein richtig ausgelegtes Kühlsystem unterbricht diesen Kreislauf, indem es kontinuierlich Wärme abführt.

Dies ist ein Grund, warum Wärmemanagement bereits in der frühen Designphase einer EV-Ladestation berücksichtigt werden sollte, anstatt es als nachträgliche Maßnahme zu behandeln.

Warum ist ein Hochleistungs-Luftkühlventilator eine praktische Lösung?

Es gibt mehrere Ansätze für das Wärmemanagement, darunter natürliche Konvektion, Flüssigkeitskühlung, Heatpipes und Zwangsluftkühlung.

Für viele Ladesysteme bleibt die Zwangsluftkühlung eine attraktive Lösung aufgrund ihrer relativ einfachen Struktur, skalierbaren Leistung und Kompatibilität mit verschiedenen Gehäusedesigns.

Ein Hochleistungs-Kühllüfter kann kontinuierlich Luftstrom erzeugen, ohne einen komplizierten Kühlkreislauf zu benötigen.

Er kann außerdem mit Temperatursensoren und Steuerungssystemen integriert werden, sodass der Luftstrom entsprechend der tatsächlichen thermischen Belastung angepasst werden kann.

Wenn die Ladestation beispielsweise mit relativ geringer Last betrieben wird, kann der Lüfter mit niedrigerer Drehzahl laufen. Wenn die Ladeleistung steigt und die Innentemperaturen zunehmen, kann die Lüftergeschwindigkeit entsprechend erhöht werden.

Dadurch entsteht ein dynamisches Kühlsystem, das thermische Leistung, Geräuschpegel und Energieverbrauch ausbalancieren kann.

Allerdings ist nicht jeder Kühllüfter für Hochleistungs-EV-Ladeanwendungen geeignet.

Der Lüfter muss entsprechend den tatsächlichen Betriebsbedingungen und dem Luftstromwiderstand des Geräts ausgewählt werden.

Warum sind Luftstrom und statischer Druck beide wichtig?

Einer der häufigsten Fehler bei der Auswahl eines Kühllüfters besteht darin, sich nur auf den maximalen Luftstrom zu konzentrieren.

Der Luftstrom ist wichtig, da er bestimmt, wie viel Luft der Lüfter bewegen kann. Der in einer Produktspezifikation angegebene Luftstromwert wird jedoch häufig unter bestimmten Bedingungen gemessen, beispielsweise im freien Luftbetrieb.

Die tatsächliche Betriebsumgebung innerhalb eines EV-Ladekabinetts kann sich erheblich unterscheiden.

Luft muss möglicherweise durch Schutzgitter, Filter, Kühlkörper, Leistungsmodule, Luftkanäle und enge Öffnungen strömen. Jede dieser Strukturen erzeugt Widerstand.

Der Lüfter muss genügend statischen Druck erzeugen, um diesen Widerstand zu überwinden.

Daher hängt der tatsächlich von einem Lüfter gelieferte Luftstrom von der Wechselwirkung zwischen der Lüfterleistungskurve und der Systemwiderstandskurve ab.

Ein Lüfter mit einer sehr hohen Luftstromangabe im freien Luftstrom muss nicht unbedingt die beste Kühlleistung bieten, wenn er in einem restriktiven Gehäuse installiert ist.

Dies ist besonders wichtig für Hochleistungs-Ladegeräte, da die interne Struktur dicht gepackt sein kann.

Ingenieure sollten daher bei der Auswahl einer Kühllösung sowohl den Luftstrom als auch den statischen Druck bewerten.

Wie beeinflusst die Luftstromrichtung die Kühlung von EV-Ladegeräten?

Die Richtung des Luftstroms ist ein weiterer entscheidender Konstruktionsfaktor.

Ein Kühllüfter kann je nach Gehäusearchitektur als Ansauglüfter oder Abluftlüfter verwendet werden.

Eine Ansaugkonfiguration führt kühlere Außenluft in das Gehäuse ein. Eine Abluftkonfiguration entfernt erwärmte Luft aus dem Gehäuse.

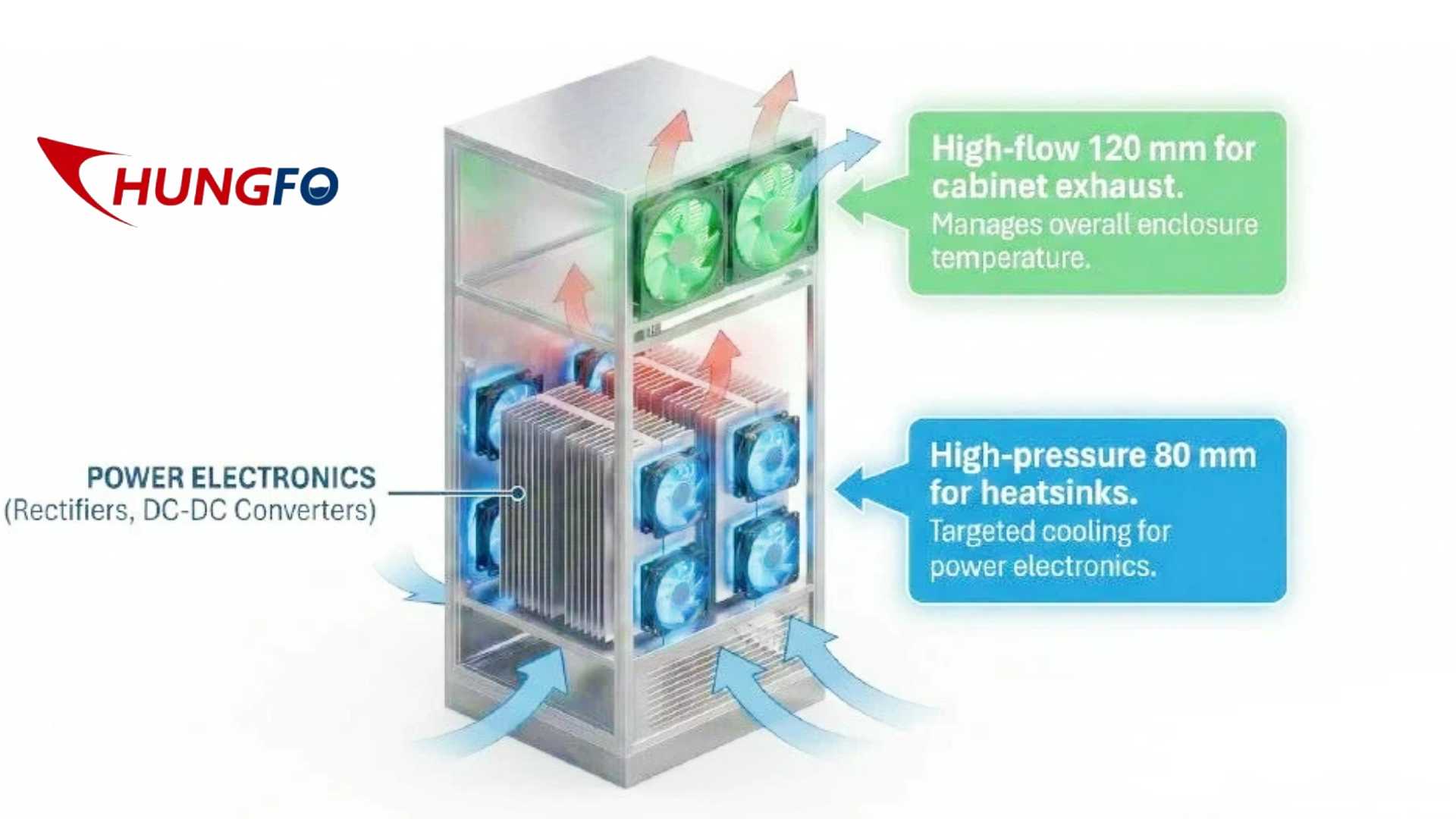

In einigen Systemen können mehrere Lüfter verwendet werden, um einen kontrollierten Luftstrompfad zu erzeugen.

Beispielsweise kann kühlere Luft in den unteren Bereich des Gehäuses eintreten, durch die Leistungsmodule und Kühlkörper strömen und anschließend durch den oberen Bereich austreten.

Diese Anordnung nutzt die natürliche Tendenz heißer Luft zum Aufsteigen und verwendet gleichzeitig einen erzwungenen Luftstrom, um die gesamte Kühlkapazität zu erhöhen.

Der Luftstrom sollte idealerweise durch die Bereiche geleitet werden, die die meiste Wärme erzeugen.

Es reicht nicht aus, einfach Turbulenzen im Gehäuse zu erzeugen.

Das Ziel ist, einen vorhersehbaren Luftstrompfad vom Lufteinlass zu den wärmeerzeugenden Komponenten und schließlich zum Abluftauslass zu schaffen.

Aus diesem Grund sollten Lüfterplatzierung, Kanaldesign, Position der Lüftungsöffnungen und Anordnung der Komponenten gemeinsam betrachtet werden.

Warum werden kompakte Kühllüfter immer wichtiger?

Hochleistungs-Ladegeräte werden zunehmend kompakter.

Hersteller möchten die Ladeleistung erhöhen, ohne die physische Größe der Geräte deutlich zu vergrößern. Dies führt zu einer höheren Leistungsdichte und weniger verfügbarem Platz für Komponenten des Wärmemanagements.

Ein Kühllüfter muss daher einen ausreichenden Luftstrom bereitstellen und gleichzeitig in einen begrenzten Installationsbereich passen.

Kompakte Axiallüfter können zur lokalen Kühlung von Steuerelektronik und Leistungsmodulen eingesetzt werden.

Beispielsweise kann ein 80x80x25-Lüfter in Betracht gezogen werden, wenn ein Ladeschrank einen kompakten Lüfter mit standardisiertem Einbaumaß und begrenzter Einbautiefe benötigt.

Ein 55-mm-Lüfter kann in kleineren Elektronikfächern nützlich sein, in denen ein größerer Lüfter nicht passt.

Für Anwendungen, bei denen die Einbautiefe besonders begrenzt ist, kann ein 120-mm-Slim-Lüfter eine weitere mögliche Lösung bieten, indem er eine größere Luftstromfläche bei gleichzeitig dünnerer Gesamtstruktur bereitstellt.

Der spezifische Lüfter sollte immer entsprechend den tatsächlichen Systemanforderungen ausgewählt werden, anstatt einfach ein Modell anhand seines Namens oder seiner physischen Abmessungen auszuwählen.

Warum ist die Lüfterdicke wichtig?

Die Lüfterdicke kann einen überraschend wichtigen Einfluss auf die Geräteentwicklung haben.

In einem herkömmlichen Gehäuse haben Ingenieure möglicherweise genügend Platz für einen Lüfter mit Standardtiefe. In kompakten Ladegeräten können jedoch mehrere zusätzliche Zentimeter Tiefe mit Leistungsmodulen, Kabelführung, Kühlkörpern oder anderen Komponenten kollidieren.

Ein Slim-Lüfter kann den vom Kühlsystem benötigten Platz reduzieren.

Dies ermöglicht Ingenieuren, die interne Anordnung zu optimieren und möglicherweise einen kompakteren Ladeschrank zu entwickeln.

Die Verringerung der Lüfterdicke sollte jedoch nicht auf Kosten des erforderlichen Luftstroms und der Druckleistung erfolgen.

Das technische Ziel besteht darin, die erforderliche Kühlleistung innerhalb des verfügbaren Platzes zu erreichen.

Daher sollten die Lüfterabmessungen immer zusammen mit Luftstrom, statischem Druck, Drehzahl, Geräuschpegel und Stromverbrauch bewertet werden.

Warum ist der Dauerbetrieb eine wesentliche Anforderung?

EV-Ladestationen können täglich viele Stunden betrieben werden.

Öffentliche Ladestationen können wiederholte Ladezyklen erfahren, während Ladestationen für gewerbliche Flotten über längere Zeiträume unter hoher Belastung betrieben werden können.

Der Kühllüfter muss daher wiederholten und kontinuierlichen Betrieb aushalten.

Die Zuverlässigkeit des Motors wird besonders wichtig.

Ein bürstenloser Gleichstrommotor wird häufig in modernen elektronischen Kühllüftern eingesetzt, da er für die Kommutierung nicht auf herkömmliche mechanische Bürsten angewiesen ist. Dadurch kann der durch Bürsten verursachte Verschleiß reduziert werden, und der Motor eignet sich für einen langfristigen Betrieb.

Das Lagersystem ist ebenso wichtig.

Das Lüfterlager muss einer kontinuierlichen Rotation standhalten und dabei eine stabile Leistung aufrechterhalten. Die Lagerqualität kann Geräusch, Vibration, Anlaufverhalten und Lebensdauer beeinflussen.

Ein hochwertiger Lüfter sollte daher nicht nur anhand seiner anfänglichen Luftstromleistung bewertet werden, sondern auch anhand seiner langfristigen Betriebsstabilität.

Wie beeinflusst die Temperatur die Lüfterleistung?

Die Betriebstemperatur in der Umgebung des Lüfters kann sowohl das Motor- als auch das Lagersystem beeinflussen.

EV-Ladestationen können in Innenräumen, im Freien, in Parkhäusern, entlang von Autobahnen oder in industriellen Umgebungen installiert werden.

Ladestationen im Außenbereich können hohen Sommertemperaturen, niedrigen Wintertemperaturen, Feuchtigkeit, Staub und Temperaturschwankungen ausgesetzt sein.

Wenn der Kühllüfter in einer Umgebung mit hohen Temperaturen betrieben wird, können Motor und Lager zusätzlicher thermischer Belastung ausgesetzt sein.

Daher sollte der angegebene Betriebstemperaturbereich während des Auswahlprozesses berücksichtigt werden.

Die Umgebungsbedingungen der Ladestation sollten ebenfalls berücksichtigt werden, wenn das erforderliche Schutzniveau und die Materialauswahl bestimmt werden.

Ein Lüfter, der für eine kontrollierte Innenraumumgebung vorgesehen ist, ist möglicherweise nicht für eine ungeschützte Außeninstallation geeignet.

Warum ist Staubschutz wichtig?

Staub kann sich im Laufe der Zeit in Kühlsystemen ansammeln.

Wenn sich Staub auf Filtern, Kühlkörpern oder Lüfterblättern ablagert, kann der Luftstromwiderstand zunehmen und die Kühlleistung kann abnehmen.

In extremen Fällen kann die Verschmutzung auch die mechanischen Komponenten des Lüfters beeinträchtigen.

Aus diesem Grund sollten Entwickler von Ladestationen die Umgebungsbedingungen am Installationsort berücksichtigen.

Wenn die Ladeausrüstung in einer staubigen Umgebung installiert wird, kann das System geeignete Filter- und Wartungsverfahren erfordern.

Allerdings erzeugen Filter selbst einen Luftstromwiderstand.

Das bedeutet, dass der Lüfter in der Lage sein muss, den zusätzlichen statischen Druck zu überwinden, der durch den Filter entsteht.

Auch dies zeigt, warum die Lüfterauswahl auf dem vollständigen Luftstromsystem und nicht auf einer einzelnen Spezifikation basieren sollte.

Wie kann die Lüftersteuerung die Energieeffizienz verbessern?

Einen Kühllüfter ständig mit maximaler Geschwindigkeit zu betreiben, ist nicht immer notwendig.

Die thermische Belastung einer EV-Ladestation kann im Tagesverlauf erheblich variieren.

Wenn die Ladeleistung niedrig ist, kann die Innentemperatur relativ stabil bleiben. Zu diesem Zeitpunkt kann der Betrieb des Lüfters mit maximaler Geschwindigkeit unnötige Energie verbrauchen und zusätzliche Geräusche erzeugen.

Ein Kühlsystem mit variabler Drehzahl kann eine effizientere Lösung bieten.

Temperatursensoren können kritische Komponenten oder die Innentemperaturen des Gehäuses überwachen. Das Steuerungssystem kann anschließend die Lüftergeschwindigkeit entsprechend der gemessenen Temperatur anpassen.

Die PWM-Steuerung ist ein häufig verwendeter Ansatz zur Steuerung kompatibler DC-Kühllüfter.

Wenn die Temperatur steigt, kann das Steuerungssystem die Lüftergeschwindigkeit und den Luftstrom erhöhen.

Wenn die Temperatur sinkt, kann die Lüftergeschwindigkeit reduziert werden.

Dieser Ansatz kann helfen, die thermische Stabilität aufrechtzuerhalten und gleichzeitig unnötigen Energieverbrauch zu reduzieren.

Warum ist Geräusch ebenfalls ein Designaspekt?

Sicherheit und thermische Leistung sind die Hauptziele eines EV-Ladekühlsystems, aber Geräusche sollten nicht ignoriert werden.

Ladestationen werden zunehmend in Wohngebieten, gewerblichen Parkanlagen, Bürogebäuden, Einkaufszentren und anderen Orten installiert, an denen akustischer Komfort wichtig ist.

Ein Lüfter, der mit sehr hoher Geschwindigkeit betrieben wird, kann mehr aerodynamische und mechanische Geräusche erzeugen.

Schlecht ausgewuchtete Lüfterblätter, Lagerprobleme, Vibrationen und turbulente Luftströmungen können die Geräuschentwicklung weiter erhöhen.

Daher sollte die Lüfterauswahl den erforderlichen Luftstrom und den statischen Druck zusammen mit der akustischen Leistung berücksichtigen.

Ein richtig ausgewuchteter Lüfter und ein gut gestalteter Luftstromweg können helfen, unnötige Geräusche zu reduzieren.

Bei kommerziellen Ladenetzwerken kann dies zu einer besseren allgemeinen Benutzererfahrung beitragen.

Wie wirkt sich die Zuverlässigkeit von Lüftern auf die Wartung von Ladegeräten aus?

Ein Kühllüfter ist eine bewegliche Komponente, was bedeutet, dass er im Laufe der Zeit mechanischen Verschleiß erfahren kann.

Wenn der Lüfter laut wird, sich verlangsamt oder vollständig ausfällt, kann das Ladesystem einen Teil seiner Kühlleistung verlieren.

Moderne Ladegeräte können daher Funktionen zur Lüfterüberwachung integrieren.

Das System kann die Lüfterdrehzahl überwachen oder abnormale Betriebsbedingungen erkennen. Wenn ein Kühllüfter ausfällt, kann das Ladegerät einen Alarm auslösen, die Ladeleistung reduzieren oder das betroffene System herunterfahren, bevor die Temperatur ein kritisches Niveau erreicht.

Diese Art von Schutz kann die Systemzuverlässigkeit verbessern.

Auch die vorbeugende Wartung ist wichtig.

Abhängig von der Installationsumgebung müssen Filter und Belüftungswege möglicherweise regelmäßig überprüft und gereinigt werden.

Ein gut konzipiertes Kühlsystem sollte die Wartung so praktisch wie möglich gestalten.

Warum sind Lüftertests für EV-Ladeanwendungen wichtig?

Ein Kühllüfter, der in Hochleistungsladegeräten eingesetzt wird, sollte unter geeigneten Bedingungen getestet werden.

Wichtige Tests können Luftstromtests, statische Drucktests, Drehzahltests, Geräuschtests, Temperaturtests, Vibrationstests und elektrische Leistungstests umfassen.

Auch die dynamische Auswuchtung ist wichtig, da eine Unwucht des Lüfters Vibrationen erzeugen kann.

Übermäßige Vibrationen können den Lüfter selbst beeinträchtigen und möglicherweise nahegelegene elektronische Komponenten beeinflussen.

Für Hersteller von Ladegeräten sollten Tests daher nicht nur berücksichtigen, ob der Lüfter funktioniert, sondern auch, ob er unter den erwarteten Betriebsbedingungen eine stabile Leistung aufrechterhalten kann.

Dies ist besonders wichtig, wenn der Lüfter in einem kommerziellen Ladesystem eingesetzt wird, bei dem Ausfallzeiten Betreiber und Nutzer direkt beeinflussen können.

Wie kann Guangdong Changfeng das Wärmemanagement von EV-Ladesystemen unterstützen?

Guangdong Changfeng konzentriert sich auf die Forschung, Entwicklung und Herstellung von Kühllüftern für elektronische und industrielle Anwendungen.

Das Produktsortiment umfasst DC-Lüfter, AC-Lüfter, Axialkühllüfter, Radialgebläse, Gebläselüfter, Querstromlüfter und rahmenlose Lüfter.

Diese Produkte können für EV-Ladegeräte, Energiespeichersysteme, Photovoltaik-Wechselrichter, USV-Geräte, Stromversorgungsschränke und andere elektronische Systeme eingesetzt werden, die eine Zwangsluftkühlung benötigen.

Für unterschiedliche Anwendungen kann das Unternehmen verschiedene Lüfterkonfigurationen entsprechend Spannung, Luftstrom, statischem Druck, Abmessungen, Drehzahl, Geräuschpegel und Installationsanforderungen bereitstellen.

Guangdong Changfeng verfügt außerdem über Produktions- und Testkapazitäten für Produktdesign, Spritzguss, SMT-Fertigung und Montage.

Die Testausrüstung umfasst Dynamik-Balancetester, Windkanal-Druckprüfgeräte, Hoch- und Niedertemperaturkammern, Einrichtungen für Geräuschtests, Salzsprühkorrosionstestgeräte und weitere zugehörige Prüfsysteme.

Diese Fähigkeiten ermöglichen eine Bewertung der Kühllüfterleistung aus mehreren Perspektiven.

Für Hersteller von EV-Ladegeräten ist dies besonders wertvoll, da die Anforderungen an das Wärmemanagement zwischen verschiedenen Ladearchitekturen erheblich variieren.

Ein kompakter Heimlader, ein kommerzieller DC-Schnelllader und eine Hochleistungs-Ladestation an einer Autobahn können völlig unterschiedliche Kühllösungen erfordern.

Wie sollten Ingenieure einen Kühllüfter für ein Hochleistungs-EV-Ladegerät auswählen?

Die erste Überlegung sollte die gesamte thermische Last sein.

Ingenieure müssen verstehen, wie viel Wärme das Leistungsumwandlungssystem erzeugt und wie viel Wärme abgeführt werden muss.

Die zweite Überlegung sollte der Luftstromweg sein.

Der Ingenieur sollte die wichtigsten Widerstandsquellen identifizieren, darunter Kühlkörper, Filter, Gitter, Kanäle und Auslassöffnungen.

Die dritte Überlegung ist der erforderliche Luftstrom und statische Druck am tatsächlichen Betriebspunkt.

Die vierte Überlegung ist der verfügbare Bauraum.

Der Lüfter muss in den verfügbaren Installationsbereich passen, ohne Leistungsmodule, Kabel, Steckverbinder oder andere Komponenten zu beeinträchtigen.

Die fünfte Überlegung ist die elektrische Kompatibilität.

Spannung, Strom, Startverhalten und Steuerungsmethode sollten mit dem Ladegerät übereinstimmen.

Die sechste Überlegung ist die Zuverlässigkeit.

Der Motor, das Lagersystem, der Betriebstemperaturbereich und die erwartete Lebensdauer sollten die Anforderungen der Anwendung erfüllen.

Die siebte Überlegung ist die Umgebungsbedingung.

Staub, Feuchtigkeit, Temperatur und Installationsort können alle die geeignete Lüfterspezifikation beeinflussen.

Schließlich sollten Ingenieure berücksichtigen, ob das System eine Drehzahlregelung, Temperaturregelung oder Lüfterausfallerkennung benötigt.

Eine vollständige Bewertung dieser Faktoren kann die Zuverlässigkeit der endgültigen Wärmemanagementlösung erheblich verbessern.

Warum ist der Kühllüfter mehr als nur eine Standardkomponente?

Es mag verlockend sein, einen Kühllüfter als eine relativ einfache Standardkomponente zu betrachten.

Bei Hochleistungs-Ladegeräten für Elektrofahrzeuge kann der Lüfter jedoch die thermische Leistung direkt beeinflussen.

Ein Lüfter mit unzureichendem Luftstrom kann dazu führen, dass die Komponententemperaturen ansteigen.

Ein Lüfter mit unzureichendem statischem Druck kann möglicherweise keinen ausreichenden Luftstrom durch ein restriktives Wärmeableitungssystem liefern.

Ein Lüfter mit unzureichender Zuverlässigkeit kann ein Wartungsproblem verursachen.

Ein Lüfter mit ungeeigneten Abmessungen kann die Integration in den Schaltschrank erschweren.

Ein Lüfter mit übermäßiger Geräuschentwicklung kann die Eignung der Ladestation für bestimmte Installationsumgebungen verringern.

Daher sollte der Kühllüfter als Teil der gesamten Wärmemanagementarchitektur und nicht als isolierte Komponente betrachtet werden.

Die Zukunft des EV-Ladens erfordert ein besseres Wärmemanagement.

Die Ladetechnologie wird sich weiterhin weiterentwickeln.

Die Ladeleistung steigt, die Ladezeiten werden kürzer und die Ladegeräte werden kompakter.

Gleichzeitig werden Ladestationen mit Energiespeichersystemen, Solaranlagen, intelligenten Stromnetzen und fortschrittlichen Energiemanagementplattformen integriert.

Diese Entwicklungen werden die Bedeutung des Wärmemanagements weiter erhöhen.

Zukünftige Ladesysteme können je nach Leistungsniveau und Anwendung verschiedene Kühltechnologien kombinieren.

Luftkühlung wird für viele Anwendungen attraktiv bleiben, da sie eine relativ einfache Architektur und gute Wartbarkeit bietet.

Bei höheren Leistungsniveaus kann Flüssigkeitskühlung auch für ausgewählte Komponenten oder Ladekabel eingesetzt werden.

In vielen praktischen Systemen wird die Zwangsluftkühlung jedoch weiterhin eine wichtige Rolle bei der Kühlung von Leistungselektronik, Steuerschränken und Hilfskomponenten spielen.

Der Schlüssel liegt nicht einfach in der Auswahl eines stärkeren Lüfters.

Das Ziel ist die Entwicklung eines effizienten Wärmemanagementsystems, in dem Lüfter, Luftstromweg, Kühlkörper und Regelstrategie zusammenarbeiten.

Fazit

Hochleistungs-Ladestationen für Elektrofahrzeuge sind auf ein effektives Wärmemanagement angewiesen, da große Mengen elektrischer Energie auf relativ kleinem Raum verarbeitet werden.

Leistungsumwandlungskomponenten erzeugen zwangsläufig Wärme, und ein kontinuierlicher Hochleistungsbetrieb kann erhebliche thermische Belastungen verursachen.

Ein robuster Luftkühllüfter bietet eine praktische Methode, kontinuierlich Luft durch das Ladesystem zu bewegen und Wärme von kritischen elektronischen Komponenten abzuleiten.

Die Auswahl des richtigen Lüfters erfordert jedoch mehr als den Vergleich maximaler Luftstromwerte.

Ingenieure sollten Luftstrom, statischen Druck, Installationsabmessungen, Lüfterdicke, Betriebstemperatur, Motordesign, Lagerzuverlässigkeit, Geräuschentwicklung, Umgebungsbedingungen und erwartete Lebensdauer bewerten.

Kompakte Optionen wie ein 80x80x25-Lüfter können für bestimmte standardisierte Installationsräume in Betracht gezogen werden. Ein 55-mm-Lüfter kann für kleinere Elektronikfächer geeignet sein, während ein 120-mm-Slim-Lüfter bei begrenzter Einbautiefe eingesetzt werden kann.

Das genaue Modell sollte immer entsprechend dem tatsächlichen Systemwiderstand und den thermischen Anforderungen ausgewählt werden.

Für Hersteller von Ladestationen kann ein gut ausgelegtes Kühlsystem dazu beitragen, stabile Komponententemperaturen aufrechtzuerhalten, die Gerätezuverlässigkeit zu verbessern, die Lebensdauer von Komponenten zu verlängern und das Risiko thermisch bedingter Ausfälle zu reduzieren.

Da die Ladeleistung von Elektrofahrzeugen weiter steigt, wird eine zuverlässige Kühlung noch wichtiger werden.

Der Kühllüfter mag im Vergleich zur gesamten Ladestation eine relativ kleine Komponente sein, aber seine Rolle im Wärmemanagement kann entscheidend sein.

Aus diesem Grund sollten die Auswahl eines zuverlässigen Kühllüfterherstellers und die Validierung des Lüfters unter realistischen Betriebsbedingungen ein wichtiger Bestandteil des Entwicklungsprozesses für Hochleistungs-Ladegeräte für Elektrofahrzeuge sein.

FAQ

Warum benötigen Hochleistungs-Ladestationen für Elektrofahrzeuge robuste Kühllüfter?

Hochleistungs-Ladestationen für Elektrofahrzeuge erzeugen erhebliche Wärme, da ihre Leistungsumwandlungssysteme große Mengen elektrischer Energie verarbeiten. Ein robuster Kühllüfter hilft, diese Wärme abzuführen und eine stabile Betriebstemperatur aufrechtzuerhalten.

Ist der Luftstrom wichtiger als der statische Druck für EV-Ladeanwendungen?

Keiner der beiden Parameter sollte unabhängig betrachtet werden. Der Luftstrom bestimmt die Menge an Luft, die bewegt werden kann, während der statische Druck bestimmt, wie effektiv der Lüfter Widerstände überwinden kann. Bei der Auswahl des Lüfters sollte der tatsächliche Betriebspunkt berücksichtigt werden.

Was verursacht hohe Temperaturen im Inneren eines EV-Ladeschranks?

Häufige Quellen sind Leistungshalbleitermodule, Gleichrichter, Transformatoren, Induktivitäten, Kondensatoren, Schaltnetzteile und andere elektrische Komponenten. Eine hohe Umgebungstemperatur und ein eingeschränkter Luftstrom können die Innentemperaturen zusätzlich erhöhen.

Kann ein kleiner Lüfter in einer Hochleistungs-EV-Ladestation verwendet werden?

Ja. Kleine Lüfter können zur lokalen Kühlung von Steuerplatinen, Elektronikmodulen und anderen Bereichen mit begrenztem Installationsraum eingesetzt werden. Der Lüfter sollte entsprechend dem erforderlichen Luftstrom, statischen Druck und der thermischen Belastung ausgewählt werden.

Wofür wird ein 80x80x25-Lüfter üblicherweise verwendet?

Ein 80x80x25-Lüfter ist eine kompakte standardisierte Lüftergröße, die für die Kühlung von Elektronik, Netzteilen, Steuerschränken und anderen Anwendungen mit begrenztem Installationsraum eingesetzt werden kann.

Wann ist ein 55-mm-Lüfter geeignet?

Ein 55-mm-Lüfter kann für kompakte elektronische Geräte und lokale Kühlbereiche eingesetzt werden, in denen kein größerer Lüfter installiert werden kann. Die tatsächlichen Anforderungen an Luftstrom und Druck sollten vor der Auswahl geprüft werden.

Warum würde ein Ingenieur einen 120-mm-Flachlüfter wählen?

Ein 120-mm-Flachlüfter kann nützlich sein, wenn die verfügbare Einbautiefe begrenzt ist, das System jedoch weiterhin einen relativ großen Luftstrombereich benötigt. Er kann Ingenieuren helfen, den Schaltschrankraum zu optimieren und gleichzeitig eine Zwangsluftkühlung aufrechtzuerhalten.

Können EV-Ladekühlungslüfter kontinuierlich betrieben werden?

Für industrielle Anwendungen entwickelte Lüfter können für einen langfristigen Dauerbetrieb ausgelegt werden. Die tatsächliche Lebensdauer hängt jedoch vom Motor, Lagersystem, der Betriebstemperatur, der Belastung, dem Staubniveau und anderen Umgebungsfaktoren ab.

Wie kann eine Lüfterdrehzahlregelung die Kühlung von EV-Ladegeräten verbessern?

Die Lüfterdrehzahlregelung ermöglicht es dem Kühlsystem, auf die tatsächliche thermische Belastung zu reagieren. Der Lüfter kann bei niedrigen Temperaturen mit geringerer Drehzahl arbeiten und die Drehzahl erhöhen, wenn die Temperatur steigt. Dies kann helfen, Kühlleistung, Energieverbrauch und Geräuschentwicklung auszubalancieren.

Spielt das Lüftergeräusch bei EV-Ladestationen eine Rolle?

Ja. EV-Ladestationen können in Wohn-, Gewerbe- und öffentlichen Bereichen installiert werden. Übermäßiges Lüftergeräusch kann die Benutzererfahrung negativ beeinflussen, daher sollten Luftstrom, statischer Druck und akustische Leistung gemeinsam bewertet werden.

Warum ist der statische Druck wichtig, wenn das Ladegerät einen Filter verwendet?

Filter begrenzen den Luftstrom. Der Lüfter muss ausreichend statischen Druck erzeugen, um den durch den Filter und andere Komponenten im Luftstromweg verursachten Widerstand zu überwinden. Wenn der Filter verschmutzt, kann der Widerstand weiter zunehmen.

Wie wirkt sich Staub auf die Kühlung von EV-Ladegeräten aus?

Staub kann sich auf Filtern, Kühlkörpern und Lüfterkomponenten ansammeln. Dies kann den Luftstromwiderstand erhöhen und die Kühlleistung verringern. Eine geeignete Filterung und Wartung sind daher für Ladestationen in staubigen Umgebungen wichtig.

Welche Zertifizierungen besitzt Guangdong Changfeng?

Der Zertifizierungsrahmen von Guangdong Changfeng für Fertigung und produktbezogene Anforderungen umfasst ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH und IATF16949.

Das Unternehmen verfügt außerdem über die UL-Produktlistung GPWV2.E311396. Der Zertifizierungsumfang kann je nach spezifischem Produkt, Modell und geltenden Zertifizierungsanforderungen variieren. Kunden sollten daher die entsprechenden Zertifizierungsdokumente für das zu kaufende Produkt bestätigen.

Warum sollten Hersteller von EV-Ladegeräten mit einem erfahrenen Kühllüfterhersteller zusammenarbeiten?

Ein erfahrener Kühllüfterhersteller kann Ingenieuren helfen, Luftstrom, statischen Druck, Abmessungen, Motoreigenschaften, Lagerauswahl, Geräuschentwicklung, Betriebstemperatur und andere Parameter gemeinsam zu bewerten. Dies kann die Entwicklung einer Kühllösung erleichtern, die den tatsächlichen thermischen Anforderungen des Ladesystems entspricht.

Welche Informationen sollten Kunden bei der Anfrage nach einem EV-Ladekühlungslüfter bereitstellen?

Nützliche Informationen umfassen Eingangsspannung, erforderlichen Luftstrom, statischen Druck, Installationsabmessungen, verfügbare Dicke, Betriebstemperatur, Geräuschanforderungen, erwartete Betriebszeit, Steuerungsmethode und Anwendungsumgebung.

Je vollständiger die Anwendungsinformationen sind, desto genauer kann der Kühllüfter an das tatsächliche Ladesystem angepasst werden.
