Bürstenlose Gleichstromlüfter finden breite Anwendung in elektronischen Geräten, Industrieanlagen, Automobilsystemen und LED-Beleuchtungssystemen. Im Vergleich zu herkömmlichen Bürstenmotoren bieten sie folgende Vorteile: Gleichstromlüfter Der Einsatz eines bürstenlosen Motors bietet eine längere Lebensdauer, geringere Geräuschentwicklung, höhere Effizienz und bessere Zuverlässigkeit.

Das Verständnis der Funktionsprinzipien und des inneren Aufbaus eines Lüfters hilft Ingenieuren bei der Auswahl geeigneter Produkte und der Optimierung von Wärmemanagementsystemen.

Dieser Artikel stellt die wichtigsten internen Komponenten, Funktionsprinzipien und wichtigsten Leistungsparameter eines bürstenlosen Gleichstromlüfters vor.

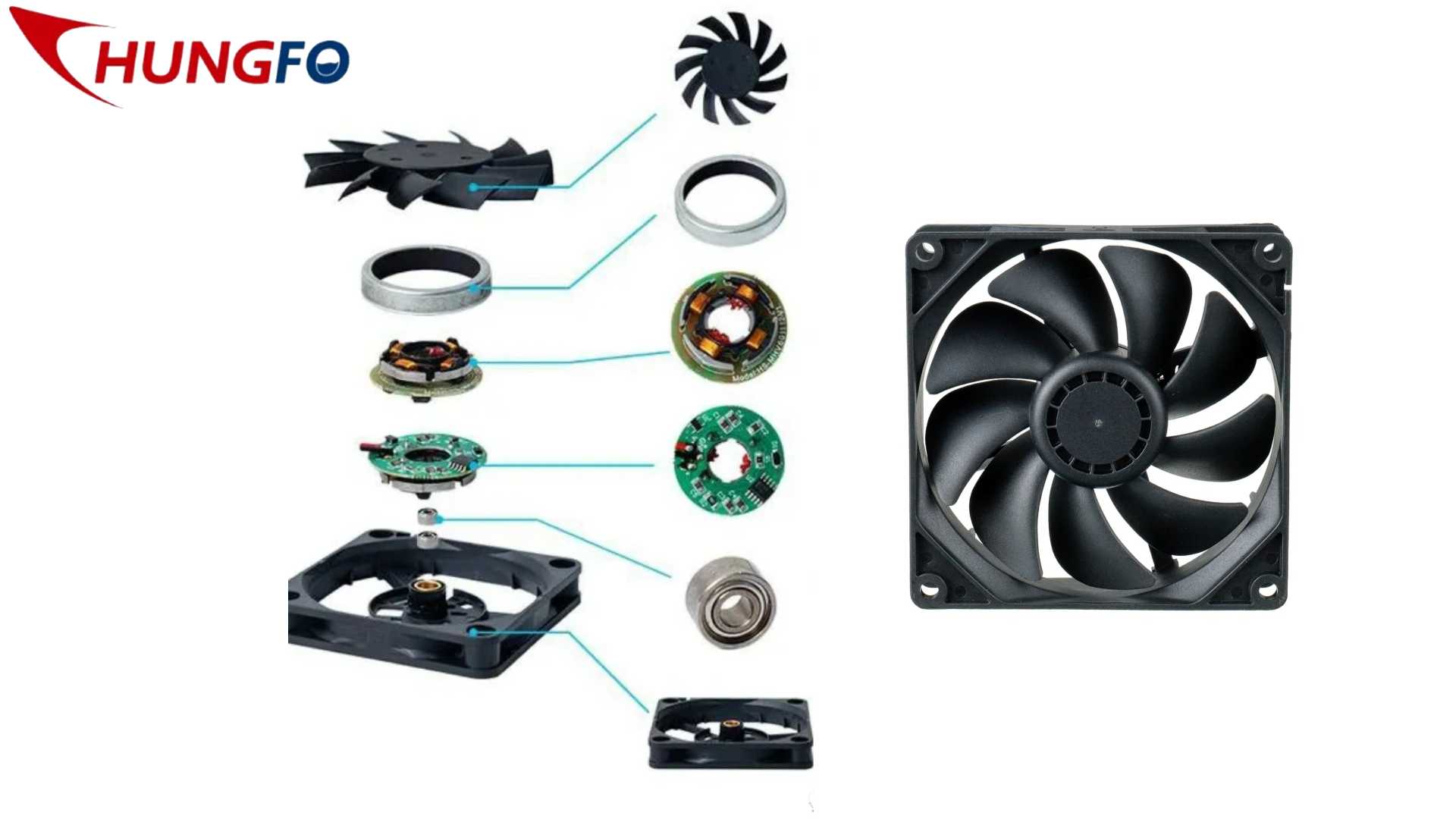

Rotorbaugruppe eines Gleichstrom-Lüfters

Die Rotorbaugruppe ist der rotierende Teil des Ventilators und ist für die Erzeugung des Luftstroms verantwortlich.

Zu den Hauptkomponenten gehören die Lüfterflügel, die Rotorwelle, der Magnetring und der Magnetrahmen.

Die Lüfterflügel sind die zentralen Elemente, die für die Erzeugung des Luftstroms verantwortlich sind. Wenn sich der Rotor mit hoher Geschwindigkeit dreht, drücken die Flügel die Luft durch das Lüftergehäuse und erzeugen so den für die Kühlung benötigten Luftstrom.

Die Lüfterwelle stützt und stabilisiert die Rotation der Lüfterflügel. Sie sorgt für die Auswuchtung des Rotors während des Hochgeschwindigkeitsbetriebs.

Der Rotormagnetring besteht üblicherweise aus Permanentmagneten. Er erzeugt das für den Motorbetrieb notwendige Magnetfeld und spielt eine Schlüsselrolle bei der Magnetpolumschaltung und der Drehzahlregelung.

Der Magnetringrahmen fixiert den Magnetring und gewährleistet die strukturelle Stabilität während der Rotation.

Zusammen bilden diese Komponenten die rotierende Baugruppe eines bürstenlosen Gleichstromlüfters, wodurch der Lüfter einen kontinuierlichen Luftstrom erzeugen kann.

Statorbaugruppe des Kühlventilators

Der Stator ist der stationäre Teil des Motors und ist für die Erzeugung des elektromagnetischen Feldes verantwortlich, das den Rotor antreibt.

Die Statorbaugruppe besteht im Wesentlichen aus Stützfedern, Lagern, Halteringen und der Motorstruktur.

Die Stützfeder trägt dazu bei, den richtigen Abstand zwischen den internen Komponenten aufrechtzuerhalten und die Wellenposition zu stabilisieren.

Die Lager gewährleisten einen ruhigen und stabilen Lauf des Rotors. Hochwertige Lager ermöglichen den Betrieb des Gleichstromlüfters mit hoher Drehzahl bei gleichzeitig geringer Reibung und langer Lebensdauer.

Der Sicherungsring fixiert die rotierenden Bauteile und sorgt dafür, dass die Rotorbaugruppe korrekt ausgerichtet bleibt.

Der Motorkern erzeugt das elektromagnetische Feld, das die Drehrichtung und -geschwindigkeit bestimmt.

Lüfterrahmenstruktur

Der äußere Rahmen des Lüfters bietet mechanische Unterstützung für die Motoreinheit und lenkt den Luftstrom durch den Lüfter.

Der Lüfterrahmen erfüllt zwei wichtige Funktionen. Erstens hält er die Motor- und Rotorkomponenten in Position. Zweitens trägt er dazu bei, den Luftstrom effizient durch den Lüfterkanal zu lenken und so die Kühlleistung zu verbessern.

Durch eine geeignete Rahmenkonstruktion lassen sich die Luftstromeffizienz deutlich verbessern und die aerodynamischen Geräusche reduzieren.

Motor und elektronisches Steuerungssystem

Das Motorsystem ist die Kernkomponente, die einen bürstenlosen Gleichstromlüfter antreibt.

Typischerweise besteht es aus einer Leiterplatte, Siliziumstahlblechen (Statorkern) und Isolierabdeckungen.

Die Leiterplatte steuert den Stromverbrauch und verwaltet die Signalübertragung (Ein- und Ausgang). Außerdem regelt sie die Motordrehzahl und die Betriebsstabilität.

Die Siliziumstahlbleche, aus denen der Statormagnetkern besteht, sind mit Kupferwicklungen umwickelt. Wenn elektrischer Strom durch die Spulen fließt, entsteht ein Magnetfeld, das mit den Rotormagneten interagiert und so die Rotation erzeugt.

Die obere und untere Abdeckung der Statorstruktur bieten Isolation und strukturellen Schutz für die Motorbaugruppe.

Wichtigste Leistungsparameter eines Gleichstromlüfters

Lüftergröße

Die Größe eines Gleichstromlüfters wird typischerweise durch seine Außenabmessungen und Dicke angegeben. Die Einheit ist Millimeter. Zum Beispiel: 4010 Lüfter bezeichnet einen Ventilator mit den Maßen 40 mm x 40 mm und einer Dicke von 10 mm.

Nennspannung

Die Nennspannung bezeichnet die Betriebsspannung, die für den normalen Betrieb des Lüfters erforderlich ist. Gängige Spannungsspezifikationen für bürstenlose Gleichstromlüfter sind 5 V, 12 V, 24 V und 48 V.

Lüftergeschwindigkeit

Die Lüfterdrehzahl gibt an, wie schnell sich der Lüfter dreht und wird in Umdrehungen pro Minute (U/min) gemessen. Eine höhere Drehzahl erzeugt in der Regel einen größeren Luftdurchsatz. Hersteller unterteilen die Lüfterdrehzahl häufig in verschiedene Stufen wie ultrahoch, hoch, mittel und niedrig, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.

Luftstrom

Der Luftdurchsatz ist ein wichtiger Indikator für die Kühlleistung eines Lüfters. Er wird üblicherweise in Kubikfuß pro Minute (CFM) gemessen. In manchen Regionen wird er auch in Kubikmetern pro Minute (CMM) angegeben, wobei 1 CMM 35,31 CFM entspricht.

Statischer Druck

Der statische Druck beschreibt die Fähigkeit des Ventilators, den Luftwiderstand zu überwinden. Er beeinflusst direkt die Belüftungs- und Wärmeabfuhrleistung. Der statische Druck wird üblicherweise in mmH₂O oder inH₂O gemessen.

Geräuschpegel

Der Geräuschpegel ist ein weiterer wichtiger Parameter bei der Bewertung von Gleichstromlüftern. Obwohl er die Kühlleistung nicht direkt beeinflusst, spielt er in Umgebungen, in denen ein leiser Betrieb erforderlich ist, eine wichtige Rolle. Geräuschpegel werden üblicherweise in Dezibel (dBA) gemessen.

Lagersystem

Das Lagersystem gilt als zentrale mechanische Komponente eines bürstenlosen Gleichstromlüfters. Es bestimmt die mechanische Lebensdauer und die Betriebsstabilität des Lüfters. Die gebräuchlichsten Lagertypen sind Kugel- und Gleitlager.

Lüfteranschlüsse

Lüfteranschlüsse werden oft übersehen, sind aber für die Systemintegration wichtig. Gängige Anschlusstypen sind Zwei-, Drei- und Vierpolstecker sowie Vorwärts- und Rückwärtsanschlüsse.

Elektronischer Schaltplan eines bürstenlosen Gleichstromlüfters

Mikro-Gleichstrommotoren finden breite Anwendung in Haushaltsgeräten und elektronischen Geräten. In Computern werden Gleichstromlüfter häufig zur Wärmeableitung eingesetzt.

Ein bürstenloser Gleichstromlüfter nutzt eine bürstenlose Motorstruktur, die die Nachteile herkömmlicher Bürstenmotoren, wie mechanischen Verschleiß, hohe Geräuschentwicklung und kurze Lebensdauer, beseitigt.

Viele bürstenlose Lüfterschaltungen basieren auf Hall-Sensor-Impulsgeneratoren. Diese Schaltungen sind einfach aufgebaut und bieten einen stabilen Betrieb.

In elektrischen Systemen von Kraftfahrzeugen und Industrieanlagen können elektromagnetische Umgebungen komplex sein. Daher müssen Lüfter eine hohe Störfestigkeit aufweisen.

Weil Bürstenlose DC-Lüfter Da sie ohne mechanische Bürsten arbeiten, erzeugen sie minimale elektromagnetische Störungen und bieten im Vergleich zu herkömmlichen Bürstenmotoren eine längere Lebensdauer. Aus diesem Grund werden sie häufig in Anwendungen eingesetzt, die eine zuverlässige Zwangskühlung in elektronischen und elektrischen Geräten erfordern.
