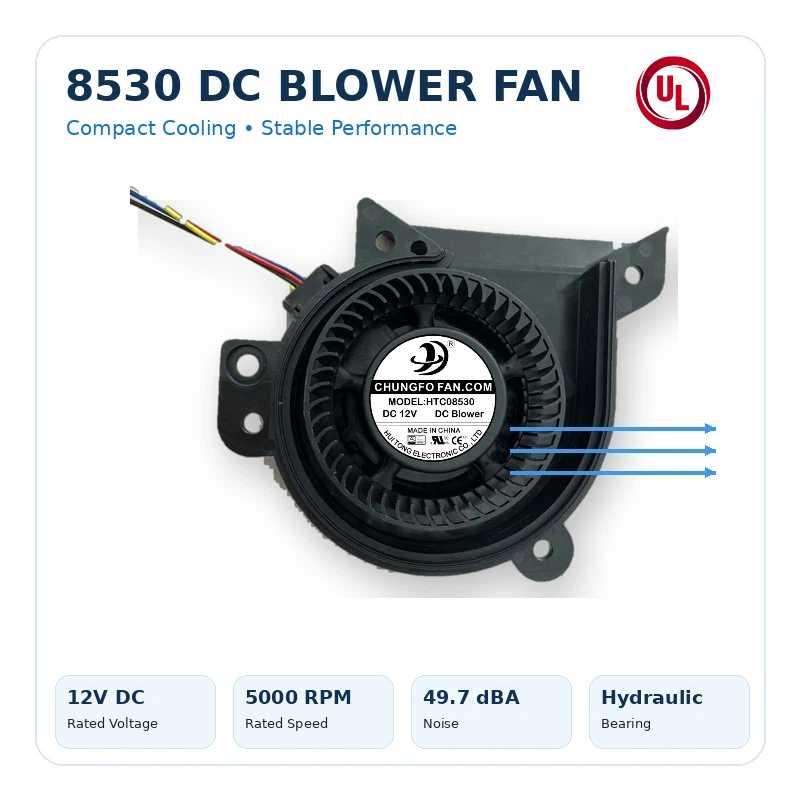

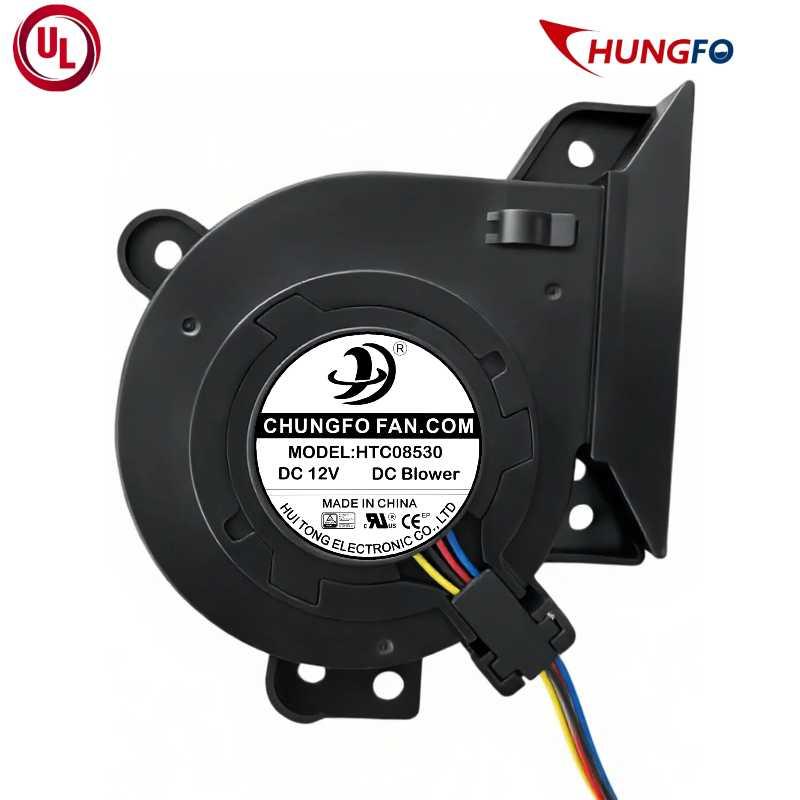

Der 8530 DC EC-Gebläselüfter ist eine kompakte Zentrifugal-Kühllösung, die für elektronische Geräte, Steuerungssysteme, Stromversorgungen, Industrieausrüstung, medizinische Geräte und andere platzbeschränkte Anwendungen entwickelt wurde.
Art.-Nr.:
C08530Zahlung:
T/T, L/C, Paypal, Western UnionProduktursprung.:
ChinaFarbe:
BlackHafen:
ShenzhenVorlaufzeit：
20 working daysGewicht：
83g ±10%Betrieben mit DC 12V bei einer Nenndrehzahl von 5000 U/min ±10 % bietet dieser DC-Gebläselüfter einen stabilen und gerichteten Luftstrom in kompakten Geräten. Seine Konstruktion aus PBT + Glasfaser, die Edelstahlwelle und das Hydrolager-System sorgen für eine langlebige Struktur zur kontinuierlichen Kühlung von Geräten.
Mit einem Nennstrom von nur 0,36 A ±15 %, einem breiten Betriebsspannungsbereich von 7–13 V DC und einem durchschnittlichen Geräuschpegel von 49,7 dBA eignet sich der 8530 für Anwendungen, die ein Gleichgewicht zwischen kompakter Installation, zuverlässigem Luftstrom und kontrolliertem Betriebsgeräusch erfordern.
Hauptmerkmale
Kompaktes Zentrifugalgebläse-Design
Der 8530 verwendet eine kompakte Zentrifugalgebläse-Struktur, die die Luft durch den seitlichen Auslass leitet. Im Vergleich zu herkömmlichen Axiallüftern ist diese Konfiguration besonders nützlich, wenn das Gerät einen gerichteten Luftstrom benötigt oder der verfügbare Installationsraum begrenzt ist.
12V-DC-Betrieb
Der Lüfter ist für DC-12V-Systeme ausgelegt und unterstützt einen Betriebsspannungsbereich von 7–13 V DC. Seine Startspannung von 6 V bietet Flexibilität für Niederspannungsgeräte und Energiemanagementsysteme.
Nenndrehzahl von 5000 U/min
Mit einer Nenndrehzahl von 5000 U/min ±10 % ist der 8530 für einen stabilen Hochgeschwindigkeitsbetrieb bei kompakten Kühlanwendungen ausgelegt.
Kontrolliertes Betriebsgeräusch
Der durchschnittliche Geräuschpegel beträgt unter den angegebenen Testbedingungen 49,7 dBA. Dadurch eignet sich der Lüfter für Geräte, bei denen die Kühlleistung mit akustischen Anforderungen in Einklang gebracht werden muss.
Hydrolager-System
Das Hydrolager-System unterstützt eine gleichmäßige Rotation und eignet sich für Anwendungen, die einen stabilen Langzeitbetrieb erfordern. In Kombination mit einer Edelstahlwelle und strukturellen Komponenten aus PBT + Glasfaser ist der Lüfter für einen zuverlässigen Betrieb in Kühlungssystemen von Geräten ausgelegt.
Langlebige Konstruktion aus PBT + Glasfaser
Sowohl Rahmen als auch Laufrad verwenden PBT + Glasfaser-Material. Diese Materialkombination bietet eine steife und langlebige Struktur für Anwendungen mit dauerhaftem Motorbetrieb und erhöhten Betriebstemperaturen.
Breiter Betriebstemperaturbereich
Der 8530 unterstützt einen Betriebstemperaturbereich von -10 °C bis +70 °C und einen Lagertemperaturbereich von -20 °C bis +75 °C, wodurch er in verschiedene elektronische und industrielle Umgebungen integriert werden kann.
Mehrere Motorschutzfunktionen
Der Motor verfügt über einen Schutz gegen blockierten Rotor und einen Verpolungsschutz. Gemäß der Produktspezifikation ist der Motor dafür ausgelegt, einen blockierten Zustand bei Nennspannung 72 Stunden ohne Feuer oder Verbrennung auszuhalten, und die Schaltung kann eine Verpolung ohne Beschädigung überstehen.

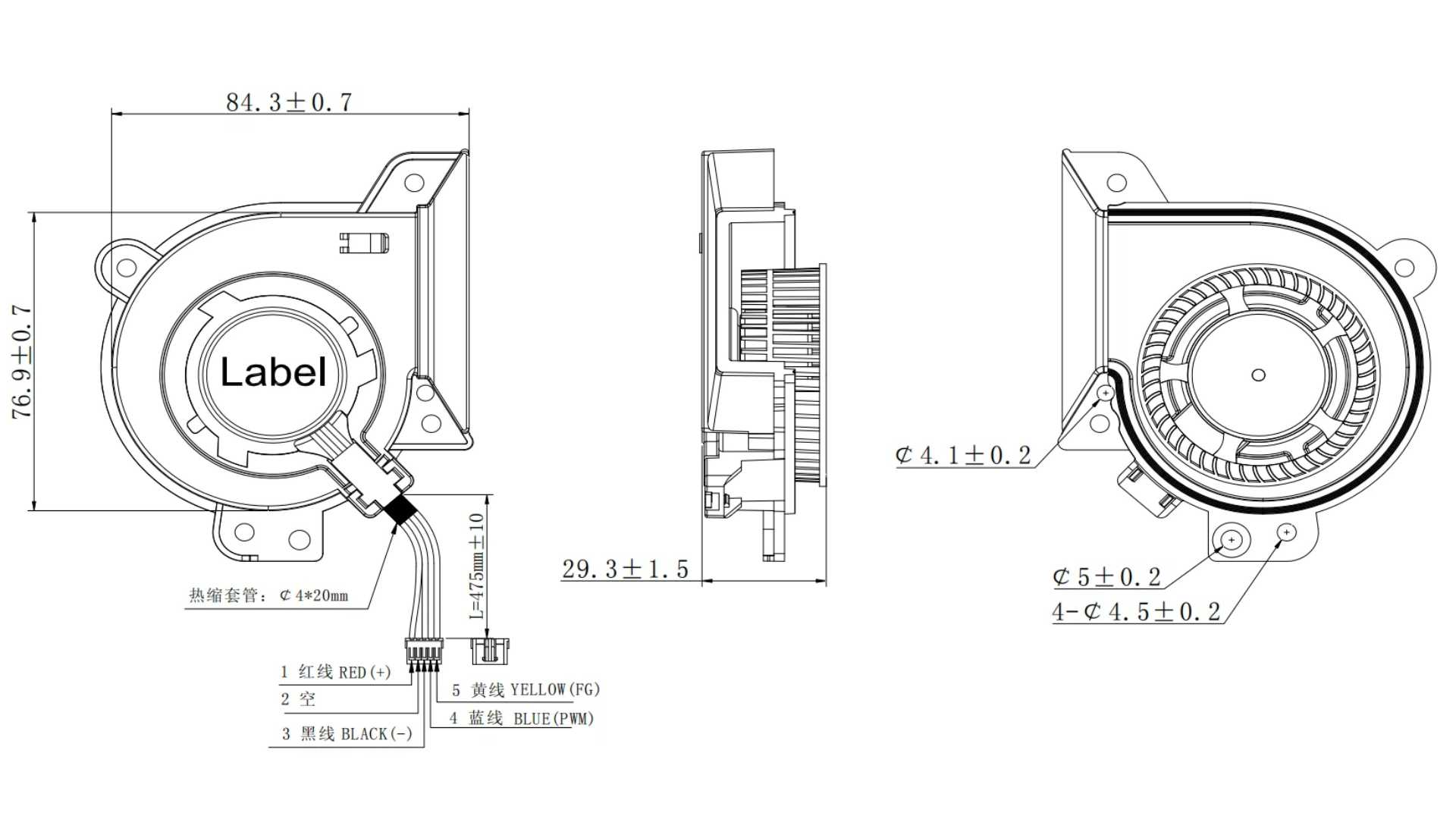

Produktspezifikationen
Modell: 8530 DC-Gebläselüfter
Nennspannung: DC 12V
Nennstrom: 0,36 A ±15 %
Etikettstrom: 0,45 A
Blockierstrom: ≤2,4 A
Startspannung: 6 V
Betriebsspannung: 7–13 V DC
Nenndrehzahl: 5000 U/min ±10 %
Luftstrom: Gemäß Prüfbericht zu bestätigen
Statischer Druck: Gemäß Prüfbericht zu bestätigen
Geräusch:49,7 dBA AVG.
Drehrichtung Im Uhrzeigersinn, von der Beschriftungsseite aus gesehen
Rahmenmaterial:PBT + Glasfaser
Laufradmaterial:PBT + Glasfaser
Welle Edelstahl
Lagersystem:Hydrauliklager
Siliziumstahlstreifen:H23
Anschlusskabel:UL10368 24AWG
Nettogewicht:83 g ±10 %
Betriebstemperatur:-10 °C bis +70 °C
Lagertemperatur:-20 °C bis +75 °C
Betriebsfeuchtigkeit:10 %–80 % RH
Lagerfeuchtigkeit:10 %–80 % RH
Isolationswiderstand:≥10 MΩ bei 500 VDC
Isolierung:Klasse Klasse B, 135 °C
Schutz und Zuverlässigkeit
Der 8530 DC-Gebläselüfter wird mit mehreren Schutz- und Qualitätskontrollmaßnahmen gefertigt, um eine zuverlässige Integration in kommerzielle und industrielle Geräte zu gewährleisten.
Der Motor wird auf Blockierschutz und Verpolungsschutz geprüft. Die Produktspezifikation verlangt außerdem, dass der Motor unter minimalen Verpackungsbedingungen einen Falltest aus 30 cm Höhe übersteht.
Für die elektrische Sicherheit ist der Isolationswiderstand zwischen Rahmen und Anschlusskabel mit mindestens 10 MΩ bei 500 VDC spezifiziert, wobei die Isolierung der Klasse B für 135 °C ausgelegt ist.
Diese Eigenschaften machen den 8530 geeignet für OEM-Geräte, bei denen ein stabiler Betrieb, elektrischer Schutz und eine gleichbleibende Produktionsqualität wichtig sind.
Typische Anwendungen
Der 8530 DC-Gebläselüfter kann in kompakte Geräte integriert werden, die einen gerichteten Kühlluftstrom benötigen.
Kühlung von Elektronik und Leiterplatten
Die kompakte Zentrifugalstruktur kann verwendet werden, um Kühlluft gezielt auf Leiterplatten, Prozessoren, Leistungskomponenten und andere wärmeerzeugende elektronische Bauteile zu richten.
Industrielle Steuerungsausrüstung
Der 8530 kann in Schaltschränke, industrielle Steuerungen, Automatisierungsausrüstung und kompakte elektrische Systeme integriert werden, bei denen eine lokale Kühlung erforderlich ist.
Stromversorgungen und Wechselrichter
Kompakte Stromversorgungen, Wandler und Wechselrichtersysteme können eine erzwungene Luftzirkulation um wärmeerzeugende elektronische Komponenten erfordern. Die 12V-DC-Konfiguration ermöglicht die Integration des Gebläses in interne Niederspannungs-Kühlsysteme.
3D-Drucker
Kleine Gebläse werden häufig in 3D-Druckgeräten zur Kühlung der Elektronik, für lokale Luftzirkulation und das Wärmemanagement eingesetzt. Das kompakte Zentrifugalformat eignet sich für geschlossene Geräte, bei denen der Installationsraum begrenzt ist.
Medizinische und Laborgeräte
Der 8530 kann zur Kühlung elektronischer Module, Steuerplatinen und interner Komponenten in Labor- und Medizinprodukten eingesetzt werden, bei denen eine kompakte Baugröße und kontrollierte Betriebsgeräusche wichtig sind.
Kommunikations- und Netzwerkgeräte
Kompakte Kommunikationsgeräte, elektronische Gehäuse und Netzwerkgeräte können eine erzwungene Luftzirkulation um interne elektronische Komponenten erfordern. Der gerichtete Auslass eines Zentrifugalgebläses kann dabei helfen, die Luft zu bestimmten Wärmequellen zu leiten.
Warum ein DC-Gebläse anstelle eines herkömmlichen Axiallüfters wählen?
Axiallüfter bewegen die Luft im Allgemeinen entlang derselben Achse wie das Laufrad, während Zentrifugalgebläse Luft in das Laufrad ziehen und sie in einer anderen Richtung ausstoßen.
Bei Geräten mit begrenztem Installationsraum, Luftkanälen, lokalen Wärmequellen oder gerichteten Kühlanforderungen kann ein Zentrifugalgebläse eine größere Flexibilität bei der Luftführung bieten.
Der 8530 eignet sich daher besonders für kompakte Geräte, bei denen der Lüfter nicht einfach direkt vor dem zu kühlenden Bereich installiert werden kann.
Engineering und OEM-Anpassung
Als professioneller Hersteller von Kühllüftern unterstützt Chungfo Fan OEM- und kundenspezifische Kühllösungen für unterschiedliche Geräteanforderungen.

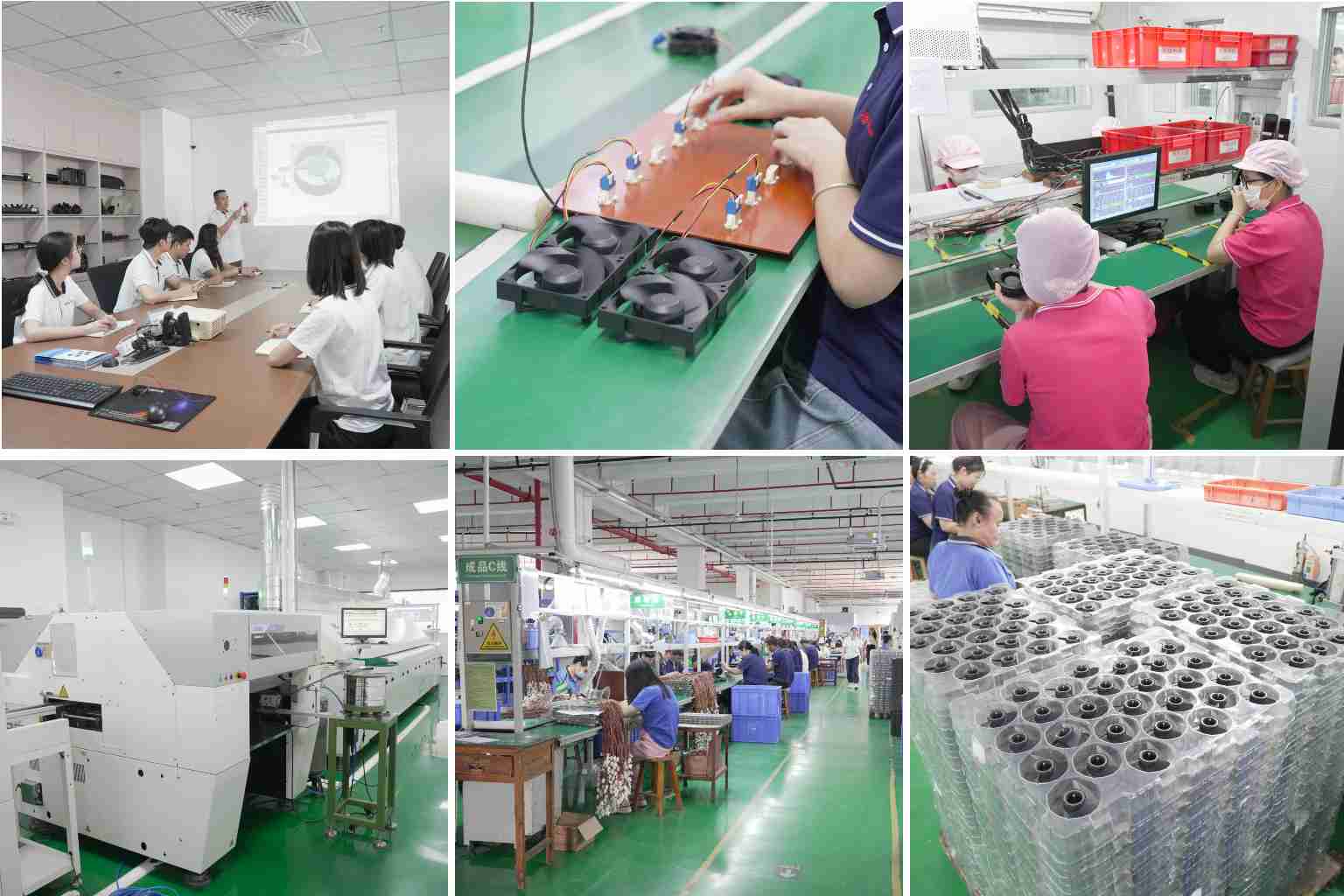

Über uns
Guangdong Chungfo Electronic Technology Co., Ltd. verfügt über eine Reihe hochwertiger Management- und Fachkräfte.
Wir setzen das Qualitätsmanagementsystem IS09001 strikt um und verfügen über perfekte Prüfgeräte wie Windkanal-Druckmessgerät, Temperatur- und Feuchtigkeitsprüfer, RoHS-Prüfer, Salzsprühprüfer, Gaussmeter, Geräuschprüfer usw.
Entsprechend den Anforderungen der Kunden können wir Produkte entwickeln und herstellen, die die Kundenerwartungen erfüllen.
Unsere Produkte werden weit verbreitet in Haushaltsgeräten, Lüftungsanlagen, medizinischen Geräten, Kommunikationsgeräten, Sportausrüstung und anderen Branchen eingesetzt.
Die Produkte haben zahlreiche Sicherheitszertifizierungen wie CE, UL, CUL, TUV, CCC, IATF16949, SGS, REACH usw. erhalten.
Wir haben mit vielen bekannten Unternehmen im In- und Ausland zusammengearbeitet, wie Midea, Chigo, Konka, Skyworth, Fenda, Electrolux, Samsung, Hitachi usw.
FAQ
Welche Spannung verwendet der 8530 DC-Gebläselüfter?
Der 8530 ist für den Betrieb mit DC 12V ausgelegt und verfügt über einen Betriebsspannungsbereich von 7–13V DC.
Wie hoch ist die Nenndrehzahl des 8530-Gebläses?
Die Nenndrehzahl beträgt 5000 U/min ±10%.
Wie hoch ist der Geräuschpegel des 8530?
Der durchschnittliche Geräuschpegel beträgt 49,7 dBA unter den angegebenen Prüfbedingungen.
Welches Lager verwendet der 8530?
Der 8530 verwendet ein Hydrauliklager-System.
Kann der 8530 zur PCB-Kühlung verwendet werden?
Ja. Seine kompakte Zentrifugalstruktur eignet sich dazu, den Kühlluftstrom auf Leiterplatten und andere wärmeerzeugende elektronische Komponenten zu richten.
Kann dieser Gebläselüfter kundenspezifisch angepasst werden?
Ja. Chungfo Fan unterstützt OEM- und kundenspezifische Kühllüfterprojekte, einschließlich elektrischer Spezifikationen, Verkabelung, Steckverbindern, Struktur und anwendungsspezifischen Anforderungen.
Wie groß ist der Betriebstemperaturbereich?
Der angegebene Betriebstemperaturbereich beträgt -10°C bis +70°C.
Verfügt der 8530 über einen Verpolungsschutz?
Ja. Die Spezifikation gibt an, dass die Motorschaltung eine Verpolung von Plus- und Minuspol ohne Beschädigung aushalten kann.
Verfügt der 8530 über einen Schutz bei blockiertem Rotor?
Ja. Die Spezifikation gibt an, dass der Motor bei Nennspannung einen blockierten Zustand 72 Stunden lang ohne Feuer oder Durchbrennen aushalten kann.
Eine Probe des 8530 DC-Gebläselüfters anfordern
Suchen Sie nach einem kompakten 12V-Gleichstrom-Gebläse für Ihr nächstes Kühlprojekt für Geräte?
Senden Sie uns Ihre erforderliche Spannung, Ihren Luftstrom, den statischen Druck, den Installationsraum und die Anwendungsbedingungen. Chungfo Fan kann Ihnen helfen, die passende Gebläsekonfiguration zu bewerten und OEM-Kühllösungen für Ihre Geräte bereitzustellen.
