Da sich industrielle Automatisierung, intelligente Fertigung, Leistungselektronik, erneuerbare Energien, Telekommunikation und intelligente Steuerungssysteme kontinuierlich weiterentwickeln, werden elektronische Komponenten zunehmend in kompakten Industriegehäusen und Schaltschränken installiert. Frequenzumrichter, Servoantriebe, SPS, Netzteile, Relais, Schütze, Kommunikationsmodule, Wechselrichter und andere leistungselektronische Komponenten erzeugen während des normalen Betriebs Wärme.

Wenn diese Wärme nicht effektiv abgeführt werden kann, steigt die interne Temperatur des Gehäuses allmählich an. Übermäßige Wärme kann die Leistung der Komponenten beeinträchtigen, die Alterung beschleunigen, die Lebensdauer verkürzen, die Ausfallrate erhöhen und schließlich die Zuverlässigkeit des gesamten Industriesystems beeinträchtigen.

Aus diesem Grund ist die Auswahl des richtigen Gehäusekühlgebläses ein wichtiger Bestandteil der Konstruktion industrieller Anlagen. Die Auswahl eines Lüfters sollte nicht nur auf seiner physischen Größe oder dem maximalen Luftstrom basieren. Ingenieure müssen auchdie Wärmelast, den Luftstrom, den statischen Druck, die Luftstromrichtung, die Spannung, den Geräuschpegel, den Installationsraum, die Umgebungsbedingungen, die Wartungsanforderungen und die langfristige Zuverlässigkeit bewerten.

Ein richtig ausgelegtes Kühlsystem kann dazu beitragen, eine stabile Innentemperatur aufrechtzuerhalten, empfindliche elektronische Komponenten zu schützen, unerwartete Ausfallzeiten zu reduzieren und die allgemeine Zuverlässigkeit industrieller Anlagen zu verbessern.

Warum benötigen industrielle Elektronikgehäuse Kühlgebläse?

Industrielle elektronische Geräte erzeugen während des Betriebs kontinuierlich Wärme. Dies ist besonders wichtig bei Frequenzumrichtern, Servoantrieben, Netzteilen, Wechselrichtern, Konvertern, Transformatoren und anderen Hochleistungselektronikkomponenten.

Bei der Umwandlung und Übertragung elektrischer Energie wird ein Teil der Energie zwangsläufig in Wärme umgewandelt. Wenn diese Komponenten in einem geschlossenen oder halb geschlossenen Gehäuse installiert sind, kann sich die erzeugte Wärme ansammeln.

Wenn die Wärme nicht effizient abgeführt wird, kann die Temperatur im Inneren desSchaltschranksdeutlich höher als die Umgebungstemperatur werden.

Hohe Betriebstemperaturen können viele elektronische Komponenten beeinträchtigen. Kondensatoren können schneller altern, Halbleiterbauelemente können näher an ihren thermischen Grenzen betrieben werden, Leistungsmodule können einer erhöhten thermischen Belastung ausgesetzt sein und Steuerkreise können instabiler werden.

Bei Geräten, die für einen kontinuierlichen Betrieb über viele Stunden oder sogar rund um die Uhr ausgelegt sind, wird das Wärmemanagement zu einem entscheidenden Bestandteil der Produktzuverlässigkeit.

Der grundlegende Zweck eines Gehäusekühlgebläses besteht darin, einen kontrollierten erzwungenen Luftstrom zu erzeugen. Relativ kühle Umgebungsluft tritt in das Gehäuse ein, strömt über wärmeerzeugende Komponenten, nimmt Wärme auf und tritt anschließend durch eine Abluftöffnung aus.

Eine effektive Kühlung besteht jedoch nicht einfach nur darin, Luft zu bewegen. Der Luftstrom muss durch die Bereiche geleitet werden, in denen tatsächlich Wärme erzeugt wird.

Deshalb sollten die Auswahl des Lüfters und die Luftstromauslegung des Gehäuses immer gemeinsam betrachtet werden.

Mit der Wärmelast beginnen

Vor der Auswahl eines Kühlgebläses sollten Ingenieure zunächst bestimmen, wie viel Wärme im Inneren des Gehäuses erzeugt wird.

Dies ist einer der wichtigsten Schritte beim Wärmedesign und wird manchmal übersehen.

Einige Gerätehersteller wählen einen Lüfter hauptsächlich anhand der Schaltschrankabmessungen aus. Die Gehäusegröße allein bestimmt jedoch nicht den Kühlbedarf.

Ein großes Gehäuse mit nur wenigen leistungsschwachen elektronischen Komponenten kann eine relativ geringe thermische Last aufweisen. Im Gegensatz dazu kann ein kompakter Schaltschrank mit mehreren Frequenzumrichtern, Netzteilen, Servoantrieben und Leistungsmodulen eine erhebliche Wärmemenge erzeugen.

Der erste Schritt sollte daher darin bestehen, die wichtigsten Wärmequellen zu identifizieren.

Zu den häufigen wärmeerzeugenden Komponenten gehören Frequenzumrichter, Servoantriebe, Schaltnetzteile, Transformatoren, Wechselrichter, Schütze, Relais und Leistungshalbleitermodule.

Der gesamte Wärmeverlust dieser Komponenten kann anschließend geschätzt und mit der maximal zulässigen Innentemperatur verglichen werden.

Auch die Umgebungstemperatur muss berücksichtigt werden.

Beispielsweise kann eine Anlage, die in einem temperaturkontrollierten Raum installiert ist, einen deutlich anderen Kühlbedarf haben als eine Anlage, die in einer heißen Fertigungsumgebung installiert ist.

Wenn die Umgebungstemperatur steigt, wird der verfügbare Temperaturunterschied zwischen dem Inneren und der Außenseite des Gehäuses kleiner. Dadurch muss das Kühlsystem möglicherweise mehr Luft bewegen oder eine andere Methode des Wärmemanagements verwenden.

Warum der Luftstrom wichtig ist

Der Luftstrom ist eine der am häufigsten verwendeten Spezifikationen bei der Auswahl eines Kühlgebläses.

Er gibt an, wie viel Luft der Lüfter innerhalb eines bestimmten Zeitraums bewegen kann. Ein ausreichender Luftstrom hilft dabei, Wärme von elektronischen Komponenten abzutransportieren und wärmere Innenluft durch kühlere Umgebungsluft zu ersetzen.

Ein höherer Luftstrom bedeutet jedoch nicht automatisch eine bessere Kühlung.

Wenn ein Lüfter eine sehr große Luftmenge erzeugt, der Luftstrom jedoch nicht über die Hauptwärmequellen geführt wird, kann die tatsächliche Kühlwirkung weiterhin schlecht sein.

Wenn beispielsweise Ansaug- und Abluftöffnungen zu nahe beieinander liegen, kann die einströmende Kühlluft direkt zur Abluftöffnung strömen. Dadurch entsteht ein ineffizienter Luftstromweg.

Der Lüfter kann ordnungsgemäß arbeiten, aber nur eine begrenzte Luftmenge kann tatsächlich durch den Bereich mit den heißesten Komponenten strömen.

Deshalb sind die Luftstromrichtung und die Platzierung des Lüfters genauso wichtig wie die Luftstromangabe selbst.

Der statische Druck ist ebenso wichtig

Der statische Druck ist eine weitere wichtige Spezifikation, die nicht übersehen werden sollte.

In realen Industriegehäusen bewegt sich Luft selten durch einen vollständig offenen Raum. Stattdessen muss sie möglicherweise durch Filter, Schutzgitter, Kühlkörper, enge Belüftungsöffnungen, Kabel, elektronische Komponenten und andere Strukturen strömen.

All diese Komponenten erzeugen einen Widerstand gegen den Luftstrom.

Wenn der Systemwiderstand steigt, verringert sich der tatsächlich vom Lüfter gelieferte Luftstrom.

Ein Lüfter mit einer hohen Nennleistung für den freien Luftstrom kann daher nach der Installation schlecht funktionieren, wenn er keine ausreichende Fähigkeit für statischen Druck besitzt.

Deshalb sollten Ingenieure die Lüfterleistungskurve prüfen, anstatt nur den maximalen Luftstrom zu betrachten.

Die Beziehung zwischen Luftstrom und statischem Druck liefert einen wesentlich besseren Hinweis darauf, wie der Lüfter in einem realen Gehäuse funktionieren wird.

Für Schaltschränke mit Filtern, dichten elektronischen Komponenten oder eingeschränkten Lüftungsöffnungen kann ein Lüfter mit stärkerer statischer Druckleistung die bessere Wahl sein.

Warum VFD-Schränke besondere Kühlaufmerksamkeit erfordern

Frequenzumrichter gehören zu den häufigsten Wärmequellen in industriellen Schaltschränken.

Ein VFD regelt die Motordrehzahl und Ausgangsleistung durch die Steuerung elektrischer Energie. Während dieses Prozesses erzeugen Leistungsverluste Wärme.

Wenn ein oder mehrere VFDs im selben Gehäuse installiert sind, kann die interne thermische Belastung erheblich werden.

Wenn die erzeugte Wärme nicht effektiv abgeführt werden kann, kann die Schaltschranktemperatur ansteigen und die Betriebsumgebung des Antriebs beeinträchtigen.

Aus diesem Grund erfordern VFD-Schränke eine sorgfältige Planung der Belüftung.

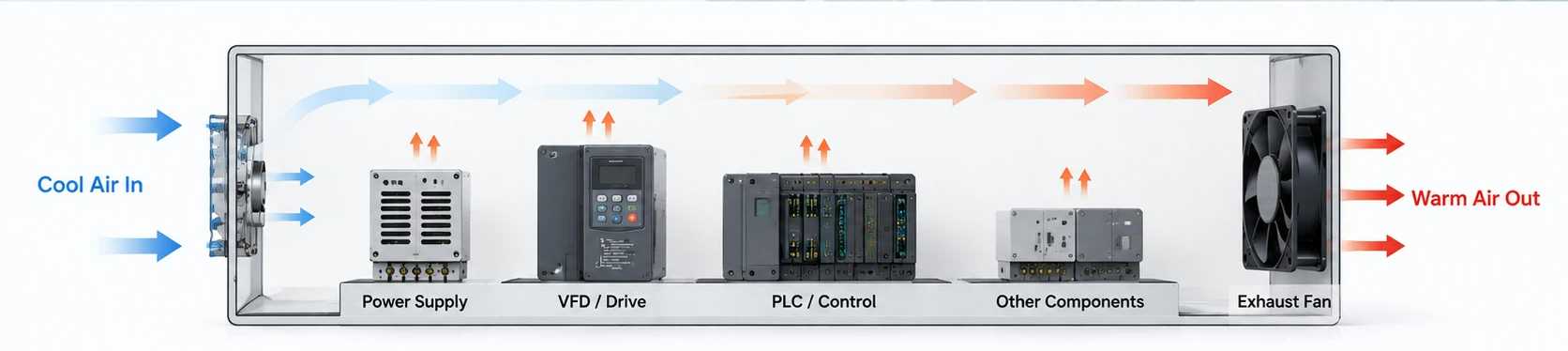

Eine häufige Konstruktion platziert den Lufteinlass im unteren Bereich des Schranks und den Abluftlüfter im oberen Bereich.

Kühlere Umgebungsluft tritt aus dem unteren Bereich ein, strömt durch den VFD und andere wärmeerzeugende Komponenten, wird wärmer und steigt anschließend zum oberen Bereich auf, wo der Abluftlüfter sie entfernt.

Diese Anordnung nutzt die natürliche Tendenz warmer Luft zum Aufsteigen, während die Zwangsbelüftung angesammelte Wärme aktiv entfernt.

Die genaue Luftstromanordnung sollte jedoch immer entsprechend der tatsächlichen internen Schaltschrankanordnung festgelegt werden.

So wählen Sie einen VFD-Abluftlüfter aus

Die Auswahl eines geeigneten VFD-Abluftlüfterserfordert mehr als die Prüfung der maximalen Luftstromleistung.

Ingenieure sollten zunächst die gesamte von den VFDs und anderen Komponenten erzeugte Wärme bestimmen.

Anschließend sollten die Gehäusegröße, die Umgebungstemperatur, die zulässige Innentemperatur, die Einlassfläche, die Auslassfläche, der Filterwiderstand und der interne Luftstromweg berücksichtigt werden.

Ein häufiger Fehler besteht darin, einen leistungsstarken Abluftlüfter zu installieren, ohne eine ausreichende Ansaugkapazität bereitzustellen.

Wenn der Abluftlüfter versucht, mehr Luft zu entfernen, als das Ansaugsystem liefern kann, kann im Gehäuse ein übermäßiger Unterdruck entstehen. Dies kann den tatsächlichen Luftstrom verringern und die Kühlleistung begrenzen.

Die Ansaug- und Abluftseiten sollten daher als ein vollständiges Belüftungssystem ausgelegt werden.

In staubigen Umgebungen kann ein Ansaugfilter erforderlich sein, um das Eindringen von Verunreinigungen in den Schaltschrank zu verhindern. Der Filter erzeugt jedoch zusätzlichen Widerstand, was bedeutet, dass der ausgewählte Lüfter über ausreichenden statischen Druck verfügen muss.

Wenn der Filter verschmutzt wird, steigt der Widerstand weiter an. Daher sollte ein Wartungsplan für Inspektion und Reinigung oder Austausch erstellt werden.

Sind 5-Volt-Kühllüfter für Industrieausrüstung geeignet?

Niederspannungs-Kühllüfter werden immer häufiger eingesetzt, da elektronische Geräte kleiner und kompakter werden.

Ein 5-Volt-Kühllüfterkann für kleine elektronische Systeme, Steuerplatinen, Kommunikationsmodule, eingebettete Geräte, Messgeräte und andere Ausrüstung geeignet sein, die mit einer 5-V-Gleichstromversorgung betrieben wird.

Im Vergleich zu großen Industrieschränken verfügen diese Anwendungen häufig über sehr begrenzten Installationsraum.

Daher können Lüfterabmessungen, Dicke, Spannung, Strom, Luftstrom, statischer Druck, Geräuschpegel und Startleistung wichtige Auswahlkriterien sein.

Wenn das elektronische System bereits eine stabile 5-V-Stromversorgung bereitstellt, kann die Verwendung eines kompatiblen Lüfters das gesamte elektrische Design vereinfachen.

Ingenieure sollten einen Lüfter jedoch nicht nur anhand der Spannung auswählen.

Der erforderliche Luftstrom muss weiterhin ausreichen, um die erzeugte Wärme zu entfernen. Der statische Druck sollte bewertet werden, wenn der Lüfter hinter einem Gitter oder Filter arbeitet.

Der Betriebsstrom sollte ebenfalls mit der Stromversorgung des Geräts kompatibel sein.

Bei Anwendungen, die einen Dauerbetrieb erfordern, sollten Betriebslebensdauer und Zuverlässigkeit genauso beachtet werden wie die elektrische Kompatibilität.

AC-Kühllüfter im Vergleich zu DC-Kühllüftern

Industrielle Kühllüfter können im Allgemeinen entsprechend ihrer Stromversorgung in AC-Lüfter und DC-Lüfter eingeteilt werden.

AC-Lüfter werden häufig in industriellen Schaltschränken, elektrischen Geräten, Verteilungssystemen, industriellen Lüftungsanlagen und Anwendungen eingesetzt, bei denen eine AC-Stromversorgung leicht verfügbar ist.

DC-Lüfter werden häufig in elektronischen Geräten, Kommunikationsgeräten, Steuerplatinen, eingebetteten Systemen, Instrumenten und Geräten eingesetzt, die bereits eine Niederspannungs-Gleichstromversorgung enthalten.

Wenn eine Maschine bereits eine 12-V- oder 24-V-Gleichstromquelle bereitstellt, kann die Auswahl eines kompatiblen DC-Lüfters die Stromversorgungsarchitektur vereinfachen.

Wenn das Gerät für eine Wechselstromversorgung ausgelegt ist, kann ein AC-Lüfter eine komfortablere Lösung bieten.

Es gibt keinen einzelnen Lüftertyp, der für jede industrielle Anwendung ideal ist.

Die richtige Auswahl hängt von der elektrischen Architektur, den thermischen Anforderungen, der Installationsumgebung, dem verfügbaren Platz und den erwarteten Betriebsbedingungen ab.

Warum die Luftstromrichtung wichtig ist

Die Luftstromrichtung hat einen direkten Einfluss auf die Wärmeleistung.

Ein ordnungsgemäß konstruiertes Gehäuse sollte einen klaren und kontinuierlichen Luftstromweg erzeugen.

Kühlere Luft sollte in das Gehäuse eintreten, durch die wichtigsten wärmeerzeugenden Bereiche strömen und anschließend über die Abluftseite austreten.

Wenn der Luftstromweg schlecht ausgelegt ist, können örtlich begrenzte Wärmenester entstehen.

Wenn sich beispielsweise die heißesten Komponenten im oberen Bereich eines Schaltschranks befinden, der Abluftlüfter jedoch nahe dem Boden installiert ist, kann heiße Luft im oberen Bereich eingeschlossen bleiben.

Für vertikale Steuerschränke werden häufig Anordnungen mit unterem Lufteinlass und oberem Luftauslass verwendet.

Die interne Anordnung sollte jedoch immer berücksichtigt werden.

Wenn mehrere Wärmequellen über verschiedene Bereiche verteilt sind, kann zusätzliches Luftstrommanagement erforderlich sein.

Interne Trennwände, Luftkanäle, Leitbleche oder mehrere Lüfter können manchmal verwendet werden, um einen besser kontrollierten Luftstromweg zu erzeugen.

Verringern Filter die Lüfterleistung?

Ja.

Filter helfen dabei, das Eindringen von Staub und Verunreinigungen in das Gehäuse zu verhindern, erzeugen jedoch auch einen Widerstand gegen den Luftstrom.

Wenn sich Staub auf der Filteroberfläche ansammelt, kann der Luftstromwiderstand weiter zunehmen.

Wenn der Lüfter nicht über eine ausreichende statische Druckleistung verfügt, kann der tatsächliche Luftstrom erheblich abnehmen, sobald der Filter verschmutzt.

Aus diesem Grund sollten Ingenieure den Druckverlust des Filters während des Lüfterauswahlprozesses berücksichtigen.

Auch das Filtermaterial, die Filterfläche, der erwartete Verschmutzungsgrad und das Wartungsintervall sollten berücksichtigt werden.

In stark verschmutzten Industrieumgebungen sind regelmäßige Filterreinigung oder Filterwechsel unerlässlich.

Ein verschmutzter Filter kann die Leistung des gesamten Belüftungssystems verringern, selbst wenn der Kühllüfter weiterhin normal arbeitet.

Umgebungsbedingungen für industrielle Kühllüfter

Industrielle Umgebungen stellen im Allgemeinen höhere Anforderungen als Büro- oder Anwendungen mit Unterhaltungselektronik.

Geräte können Staub, Ölnebel, Feuchtigkeit, hohen Temperaturen, niedrigen Temperaturen, Vibrationen und anderen Verunreinigungen ausgesetzt sein.

Diese Bedingungen können die Leistung und Lebensdauer von Kühllüftern beeinflussen.

Staub kann sich auf den Rotorblättern ansammeln und das Gleichgewicht des Laufrads verändern, wodurch möglicherweise die Vibration zunimmt.

Ölnebel kann an Lüfterkomponenten haften und zusätzlichen Staub anziehen.

Feuchtigkeit kann Motoren, elektrische Verbindungen, Schaltungskomponenten und Metallstrukturen beeinflussen.

Daher sollte die Lüfterauswahl die tatsächliche Betriebsumgebung berücksichtigen.

Industrielle Außengeräte erfordern zusätzliche Überlegungen.

Regen, Feuchtigkeit, Kondensation, Temperaturschwankungen, Sonnenlicht und Anforderungen an den Umweltschutz können alle das Kühlsystem beeinflussen.

Ein für Innenräume ausgelegter Lüfter sollte nicht automatisch in einem Außengehäuse verwendet werden, ohne die Umgebungsanforderungen zu bewerten.

Warum Geräusche wichtig sind

Die Kühlleistung ist nicht die einzige Überlegung.

Geräusche sind möglicherweise in einer großen Fabrik kein großes Problem, können jedoch für Laborgeräte, Prüfgeräte, medizinische Geräte, Maschinen in Büronähe und Industrieprodukte, die in der Nähe von Mitarbeitern betrieben werden, wichtig werden.

Das Lüftergeräusch wird durch Drehzahl, Schaufelgeometrie, Motorkonstruktion, Lagerdesign, Luftstromwiderstand, Vibrationen und Installationsstruktur beeinflusst.

Im Allgemeinen kann eine höhere Lüfterdrehzahl einen größeren Luftstrom bereitstellen, sie kann jedoch auch mehr aerodynamische und mechanische Geräusche erzeugen.

Daher sollten Ingenieure eine geeignete Betriebsgeschwindigkeit auswählen, anstatt einfach die höchstmögliche verfügbare Geschwindigkeit zu wählen.

Auch die Lüftermontage spielt eine Rolle.

Wenn die Montagestruktur instabil ist, können Vibrationen auf den Schaltschrank übertragen werden und zusätzliche mechanische Geräusche erzeugen.

Eine richtig ausgelegte Montagestruktur kann sowohl die akustische Leistung als auch die mechanische Stabilität verbessern.

Wie die Lagerkonstruktion die Zuverlässigkeit von Lüftern beeinflusst

Das Lagersystem ist ein wichtiger Faktor für die langfristige Zuverlässigkeit eines Kühllüfters.

Industrielle Anlagen arbeiten häufig über lange Zeiträume, manchmal kontinuierlich über Tausende von Stunden.

Während dieser Zeit muss das Lager einer kontinuierlichen Rotation und mechanischen Belastungen standhalten.

Verschiedene Lagertechnologien weisen unterschiedliche Eigenschaften hinsichtlich Betriebsdauer, Geräuschentwicklung, Temperaturverhalten, Einbaurichtung und Eignung für Anwendungen auf.

Aus diesem Grund sollte sich die Auswahl von Industrielüftern nicht nur auf Luftstrom und Geschwindigkeit konzentrieren.

Auch die Lagerstruktur und die erwartete Betriebsdauer sollten berücksichtigt werden.

Für Schaltschränke, die für den Dauerbetrieb ausgelegt sind, können ein zuverlässiges Lager und ein stabiles Motordesign dazu beitragen, das Risiko eines Lüfterausfalls im Laufe der Zeit zu verringern.

So wird die richtige Lüftergröße bestimmt

Industrielle Elektronikschaltschränke verfügen häufig über begrenzten Innenraum.

Daher müssen die Abmessungen des Lüfters zur Schaltschrankstruktur und zum verfügbaren Montagebereich passen.

Wenn der Lüfter zu groß ist, passt er möglicherweise nicht in die vorgesehene Montageposition.

Wenn er zu klein ist, kann der Luftstrom unzureichend sein.

Ingenieure sollten mehr als nur die Außenabmessungen berücksichtigen.

Lochabstände für die Montage, Lüfterdicke, Position des Kabelauslasses, Einlassabstand, Auslassabstand und umliegende Komponenten sollten alle bewertet werden.

Im Allgemeinen ist es besser, die Einbauposition des Lüfters bereits in der frühen Phase der Geräteentwicklung festzulegen, anstatt nach Fertigstellung des Gehäuses noch einen Kühllüfter hinzufügen zu müssen.

Warum der maximale Luftstrom allein irreführend sein kann

Der in einem Produktkatalog angegebene maximale Luftstrom wird häufig unter relativ offenen Bedingungen gemessen.

Sobald der Lüfter in einem echten Gehäuse installiert ist, trifft die Luft auf Widerstände durch Filter, Gitter, Kühlkörper, Öffnungen, Kabel und interne Komponenten.

Daher ist der tatsächliche Betriebs-Luftstrom normalerweise geringer als der Wert bei freier Luft.

Deshalb achten erfahrene Ingenieure gemeinsam auf Luftstrom und statischen Druck.

Wenn der Systemwiderstand hoch ist, kann ein Lüfter mit stärkerer statischer Druckleistung eine bessere Kühlung in der Praxis liefern als ein Lüfter mit höherem Luftstromwert bei freier Luft, aber schwächerer Druckfähigkeit.

So wird geprüft, ob ein Kühllüfter geeignet ist

Nach der theoretischen Lüfterauswahl sollten praktische Tests durchgeführt werden.

Der Lüfter sollte in der tatsächlichen Anlage oder einem repräsentativen Gehäuse installiert und unter realistischen Bedingungen betrieben werden.

Anschließend können Temperaturmessungen an verschiedenen Stellen im Schaltschrank durchgeführt werden.

Besondere Aufmerksamkeit sollte den Bereichen um VFD, Netzteil, Treiber, Wechselrichter, Kühlkörper und andere wichtige Wärmequellen gelten.

Wenn bestimmte Bereiche deutlich heißer sind als andere, sollte der Luftstromweg überprüft werden.

Das Problem muss nicht unbedingt durch einen unzureichenden Lüfterluftstrom verursacht werden.

Es kann durch eine schlechte Luftstromverteilung, eine falsche Lüfterposition, einen zu kleinen Einlass, einen zu hohen Filterwiderstand oder einen Luftstrom-Kurzschluss verursacht werden.

Die Prüfung des Temperaturanstiegs ist daher ein wichtiger Bestandteil des industriellen Wärmedesignprozesses.

Wie eine ordnungsgemäße Kühlung die Wartungskosten senken kann

Ein gut ausgelegtes Kühlsystem kann mehr leisten, als nur die Temperatur zu senken.

Indem elektronische Komponenten innerhalb eines geeigneten Betriebsbereichs gehalten werden, kann es dazu beitragen, die Systemstabilität zu verbessern und thermische Belastungen zu reduzieren.

Eine zuverlässige Kühlung kann außerdem das Risiko unerwarteter Abschaltungen aufgrund übermäßiger Temperatur verringern.

Bei industriellen Produktionsanlagen können unerwartete Ausfallzeiten zu erheblichen Produktionsverlusten führen.

Das bedeutet, dass das Wärmemanagement als Teil der gesamten Zuverlässigkeitsstrategie betrachtet werden sollte und nicht einfach als Zubehör.

Die Kosten eines Kühllüfters sind im Vergleich zu den potenziellen Kosten von Gerätestillstand, Notfallwartung oder beschädigten elektronischen Komponenten in der Regel gering.

Warum einen professionellen Kühllüfterhersteller wählen?

Industrielle Kühllüfter sind nicht immer einfache Standardkomponenten von der Stange.

OEM-Gerätehersteller benötigen häufig eine Kombination aus spezifischen Abmessungen, Luftstrom, statischem Druck, Spannung, Geräuschpegel, Montagekonfiguration und Betriebslebensdauer.

Ein professioneller Hersteller kann Kunden dabei unterstützen, diese Anforderungen zu bewerten und durch Anwendungsanalyse und Mustertests einen geeigneten Lüfter auszuwählen.

Bei Projekten der Massenproduktion ist die Fertigungskonsistenz ebenfalls von großer Bedeutung.

Wenn verschiedene Produktionschargen erhebliche Abweichungen bei Abmessungen, elektrischen Eigenschaften, Luftstrom oder Geräuschpegel aufweisen, können beim Endgerät Montage- oder Wärmeleistungsprobleme auftreten.

Ein stabiler Fertigungsprozess und umfassende Testmöglichkeiten können daher für Industriekunden wertvoll sein.

Chungfo Fan bietet Fähigkeiten in den Bereichen Produktdesign, Werkzeugentwicklung, Spritzguss, SMT-Produktion, Montage und Produkttests.

Diese Fähigkeiten ermöglichen es Chungfo Fan, Kühllösungen für industrielle Schaltschränke, VFD-Schränke, Leistungsausrüstung, Kühlsysteme, elektronische Geräte, Automatisierungsausrüstung und andere Anwendungen des Wärmemanagements bereitzustellen.

Ein vollständiger Prozess zur Auswahl eines Kühllüfters

Ein zuverlässiger Prozess zur Lüfterauswahl sollte mit den thermischen Anforderungen und nicht mit dem Lüfter selbst beginnen.

Ermitteln Sie zunächst die wichtigsten wärmeerzeugenden Komponenten im Gehäuse und schätzen Sie die gesamte Wärmebelastung.

Bestimmen Sie zweitens die maximale Umgebungstemperatur unter den tatsächlichen Betriebsbedingungen.

Bestimmen Sie drittens die maximal zulässige interne Gehäusetemperatur.

Schätzen Sie viertens den erforderlichen Luftstrom basierend auf der Wärmebelastung und dem zulässigen Temperaturanstieg.

Bewerten Sie fünftens den Widerstand, der durch Filter, Gitter, Kühlkörper, Belüftungsöffnungen, Kabel und interne Komponenten entsteht.

Wählen Sie sechstens entsprechend der elektrischen Architektur des Geräts einen AC- oder DC-Lüfter aus.

Überprüfen Sie siebtens Lüfterabmessungen, Befestigungslöcher, Luftstrom, statischen Druck, Spannung, Strom, Geräuschpegel, Betriebstemperatur, Lagerstruktur und erwartete Betriebslebensdauer.

Führen Sie schließlich einen tatsächlichen Temperaturanstiegstest unter realistischen Betriebsbedingungen durch.

Erst nachdem der Praxistest bestätigt hat, dass die thermischen Anforderungen erfüllt sind, sollte das endgültige Lüftermodell für die Massenproduktion freigegeben werden.

Häufige Fehler bei der Auswahl von Kühllüftern

Ein häufiger Fehler besteht darin, einen Lüfter nur nach der physischen Größe auszuwählen.

Ein Lüfter kann zwar in den Schaltschrank passen, aber dennoch keine ausreichende Kühlung liefern.

Ein weiterer häufiger Fehler ist die Auswahl eines Lüfters ausschließlich nach dem maximalen Luftstrom.

Ohne Berücksichtigung des statischen Drucks und des Systemwiderstands kann der tatsächlich installierte Luftstrom deutlich niedriger sein als erwartet.

Ein dritter Fehler ist das Ignorieren der Luftstromrichtung.

Selbst ein leistungsstarker Lüfter kann eine Komponente nicht effektiv kühlen, wenn der Luftstrom sie nicht erreicht.

Ein weiteres Problem ist das Ignorieren der Umgebungsbedingungen.

Ein Lüfter, der für eine saubere Innenumgebung ausgewählt wurde, ist möglicherweise nicht für eine staubige oder feuchte Fertigungsumgebung geeignet.

Die Wartung ist ein weiterer Faktor, der nicht übersehen werden sollte.

Filter, Lüfter und Belüftungsöffnungen erfordern regelmäßige Inspektion und Reinigung. Ein Kühlsystem, das im Neuzustand gut funktioniert, kann allmählich an Leistung verlieren, wenn die Wartung vernachlässigt wird.

Wie eine intelligente Lüftersteuerung das Wärmemanagement verbessern kann

Moderne Industrieanlagen können auch eine intelligente Lüftersteuerung nutzen, um die thermische Leistung zu verbessern.

Anstatt den Lüfter kontinuierlich mit voller Geschwindigkeit zu betreiben, kann das Gerät die Lüftergeschwindigkeit entsprechend der internen Temperatur oder den Lastbedingungen anpassen.

Dies kann den unnötigen Stromverbrauch und Geräuschpegel reduzieren und gleichzeitig eine ausreichende Kühlung gewährleisten, wenn die Wärmebelastung steigt.

Abhängig vom Lüfter und Steuerungssystem kann die Drehzahlregelung durch Methoden wie PWM-Steuerung oder Spannungssteuerung erreicht werden.

Für Geräte mit großen Änderungen der Betriebslast kann eine drehzahlvariable Kühlung eine effizientere Wärmemanagementstrategie bieten.

Das Steuerungssystem sollte jedoch mit dem ausgewählten Lüfter und dessen elektrischen Eigenschaften kompatibel sein.

Wartung von Kühllüftern für industrielle Gehäuse

Selbst ein hochwertiger Lüfter erfordert eine ordnungsgemäße Wartung.

Der Lufteinlass und der Luftauslass des Lüfters sollten regelmäßig überprüft werden, um sicherzustellen, dass sie nicht blockiert sind.

Filter sollten entsprechend der Betriebsumgebung gereinigt oder ausgetauscht werden.

Die Staubansammlung auf den Lüfterblättern sollte ebenfalls überwacht werden.

Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, sollte der Lüfter umgehend überprüft werden.

Eine Zunahme der Geräuschentwicklung kann manchmal auf Lagerverschleiß, Verunreinigungen der Lüfterblätter, Montageprobleme oder ein mechanisches Ungleichgewicht hinweisen.

Eine frühzeitige Wartung kann verhindern, dass sich ein kleines Kühlproblem zu einem Geräteausfall entwickelt.

Fazit

Die Auswahl des richtigen Kühllüfters für ein industrielles Elektronikgehäuse erfordert einen systemorientierten Ansatz.

Die Wärmelast bestimmt den grundlegenden Kühlbedarf.

Der Luftstrom bestimmt die Luftaustauschfähigkeit.

Der statische Druck bestimmt, wie effektiv der Lüfter den Systemwiderstand überwinden kann.

Die Luftstromrichtung bestimmt, ob Wärme tatsächlich von den kritischen Komponenten wegtransportiert wird.

Spannung und elektrische Kompatibilität bestimmen, ob der Lüfter korrekt mit dem Stromversorgungssystem des Geräts betrieben werden kann.

Geräuschpegel, Umweltbeständigkeit, Lagerkonstruktion, Betriebslebensdauer und Wartungsanforderungen bestimmen, ob der Lüfter langfristig zuverlässig weiterarbeiten kann.

Bei VFD-Schaltschränken sollten Ingenieure besonders auf Wärmeerzeugung, Luftstromrichtung, Ansaugleistung, Filterwiderstand und Abluftleistung achten.

Bei kompakten elektronischen Geräten können Niederspannungslüfter praktische Kühllösungen bieten, wenn die verfügbare Stromversorgung und die Luftstromanforderungen kompatibel sind.

Für staubige, feuchte, hochtemperierte oder Außenumgebungen sollten Umweltschutz und Filterung als Teil des gesamten thermischen Designs bewertet werden.

Ein richtig ausgewählter Kühllüfter ist daher nicht einfach nur eine kleine mechanische Komponente in einem Industrieschrank. Er ist ein wichtiger Bestandteil des Wärmemanagements und des Zuverlässigkeitssystems des Geräts.

Chungfo Fan kann Kühllüfterlösungen basierend auf Luftstrom, statischem Druck, Spannung, Abmessungen, Geräuschpegel, Installationsanforderungen und Anwendungsbedingungen bereitstellen. Mit Fähigkeiten in Produktdesign, Werkzeugbau, Spritzguss, SMT-Produktion, Montage und Prüfung unterstützt Chungfo Fan Hersteller von Industrieausrüstung, die zuverlässige Lösungen für das Wärmemanagement suchen.

Häufig gestellte Fragen

Benötigt jedes industrielle Elektronikgehäuse einen Kühllüfter?

Nicht jedes Gehäuse benötigt eine Zwangsbelüftung. Wenn die interne Wärmelast gering ist und die natürliche Wärmeableitung die erforderliche Temperatur aufrechterhalten kann, ist ein Lüfter möglicherweise nicht erforderlich.

Wenn elektronische Komponenten jedoch erhebliche Wärme erzeugen oder das Gehäuse in einer Umgebung mit hoher Umgebungstemperatur betrieben wird, kann eine Zwangsbelüftung eine zuverlässigere Lösung für das Wärmemanagement bieten.

Wie bestimme ich den erforderlichen Luftstrom für einen Industrieschrank?

Der erforderliche Luftstrom hängt von der gesamten Wärmelast, der Umgebungstemperatur, dem zulässigen internen Temperaturanstieg, der Gehäusestruktur und dem Systemwiderstand ab.

Ingenieure sollten zunächst die von den internen Komponenten erzeugte Wärme bestimmen und anschließend den erforderlichen Luftstrom berechnen, um diese Wärme abzuführen.

Der Widerstand von Filtern, Gittern, Kühlkörpern und Belüftungsöffnungen sollte ebenfalls berücksichtigt werden.

Ist ein Lüfter mit höherem Luftstrom immer besser?

Nein.

Ein Lüfter sollte entsprechend der tatsächlichen thermischen Last und dem Systemwiderstand ausgewählt werden.

Ein übermäßiger Luftstrom kann Geräusche, Stromverbrauch, Vibrationen und Staubeintrag erhöhen.

Ein unzureichender Luftstrom kann dagegen zu Überhitzung führen.

Der beste Lüfter ist derjenige, der unter den tatsächlichen Betriebsbedingungen eine ausreichende Kühlleistung in der Praxis bietet.

Warum benötigt ein VFD-Schaltschrank eine spezielle Abluftbelüftung?

Ein Frequenzumrichter erzeugt während des Betriebs Wärme und kann einen erheblichen Anteil der gesamten Wärmelast des Schranks ausmachen.

Wenn ein oder mehrere VFDs in einem geschlossenen Schaltschrank installiert sind, kann sich Wärme schnell ansammeln.

Ein richtig ausgelegtes VFD-Abluftlüftersystem kann dabei helfen, heiße Luft abzuführen und eine stabilere interne Temperatur aufrechtzuerhalten.

Ist ein 5-Volt-Kühllüfter für industrielle elektronische Geräte geeignet?

Ja, je nach Anwendung.

Ein 5-Volt-Kühlventilator kann für elektronische Niederspannungssysteme, Steuerplatinen, eingebettete Geräte, Kommunikationsgeräte und kompakte elektronische Baugruppen geeignet sein.

Ingenieure sollten jedoch auch Luftstrom, statischen Druck, Strom, Geräuschpegel, Betriebslebensdauer, Startspannung und Umgebungsbedingungen bewerten.

Sollte ein Industrieschrank einen AC- oder DC-Kühlventilator verwenden?

Die Antwort hängt von der Stromversorgungsarchitektur des Geräts ab.

AC-Ventilatoren sind für Geräte mit leicht verfügbarer Wechselstromversorgung geeignet.

DC-Ventilatoren sind oft praktischer, wenn das Gerät bereits über eine Gleichstrom-Niederspannungsversorgung verfügt.

Die Entscheidung sollte außerdem Einbauraum, Steuerungsanforderungen, Geräuschpegel und thermische Leistung berücksichtigen.

Reduziert ein Filter den Luftstrom eines Kühlventilators?

Ja.

Ein Filter führt einen Widerstand in den Luftstromweg ein.

Wenn sich Staub auf dem Filter ansammelt, kann der Widerstand weiter zunehmen.

Der Ventilator sollte daher über eine ausreichende Fähigkeit für statischen Druck verfügen, um unter den erwarteten Filterbedingungen einen angemessenen Luftstrom aufrechtzuerhalten.

Wo sollte ein Gehäusekühlventilator installiert werden?

Der Installationsort hängt von der Struktur des Schranks ab.

Eine übliche Anordnung besteht darin, kühlere Luft durch einen unteren Einlass zuzuführen und wärmere Luft durch einen oberen Auslass abzuführen.

Die tatsächliche Position der Wärmequellen sollte jedoch immer berücksichtigt werden.

Ziel ist es, einen Luftstromweg zu schaffen, der durch die wichtigsten wärmeerzeugenden Komponenten führt, bevor die Luft das Gehäuse verlässt.

Welche Zertifizierungen besitzt Chungfo Fan?

Chungfo Fan verfügt über relevante Zertifizierungen und Konformitätsfähigkeiten, darunter ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH und IATF16949.

Bestimmte Produkte verfügen außerdem über UL-bezogene Zertifizierungsinformationen, einschließlich der UL-Produktlistung GPWV2.E311396.

Warum sollte man Chungfo Fan als Lieferanten für industrielle Kühlventilatoren wählen?

Chungfo Fan bietet Fähigkeiten in den Bereichen Produktdesign, Werkzeugentwicklung, Spritzguss, SMT-Produktion, Montage und Produktprüfung.

Das Unternehmen kann Kunden mit Kühlventilatorlösungen unterstützen, die auf Luftstrom, statischem Druck, Spannung, Abmessungen, Geräuschpegel, Installationsanforderungen und Anwendungsbedingungen basieren.

Für industrielle elektronische Gehäuse, Frequenzumrichterschränke, Stromversorgungsanlagen, Automatisierungssysteme, Kühlgeräte und andere Anwendungen im Bereich Wärmemanagement kann Chungfo Fan sowohl die Auswahl von Standardprodukten als auch anwendungsspezifische Anforderungen unterstützen.

Unternehmenszertifizierungen

Die Qualitäts- und Produktmanagementfähigkeiten von Chungfo Fan umfassen mehrere internationale Normen und Zertifizierungsanforderungen.

Das Unternehmen verfügt über relevante Zertifizierungen und Konformitätsfähigkeiten, darunter ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH und IATF16949.

Bestimmte Produkte verfügen über UL-bezogene Zertifizierungsinformationen mit der UL-Produktlistung GPWV2.E311396.

Für Hersteller von Industrieanlagen sind Zertifizierungsfähigkeit, Fertigungskonsistenz, Produktprüfung und technischer Support wichtige Faktoren bei der Auswahl eines langfristigen Lieferanten für Kühlventilatoren.

Ein zuverlässiger Lieferant für Kühlventilatoren sollte nicht nur ein Produkt mit dem erforderlichen Luftstrom bereitstellen, sondern auch während des gesamten Produktentwicklungs- und Serienproduktionsprozesses gleichbleibende Qualität, stabile Fertigung, geeignete Prüfungen und technischen Support bieten.

Chungfo Fan verpflichtet sich, stabile, effiziente und zuverlässige Kühlventilatorlösungen für Hersteller von Industrieanlagen bereitzustellen und Kunden beim Aufbau zuverlässigerer Wärmemanagementsysteme zu unterstützen.
